Складной стол

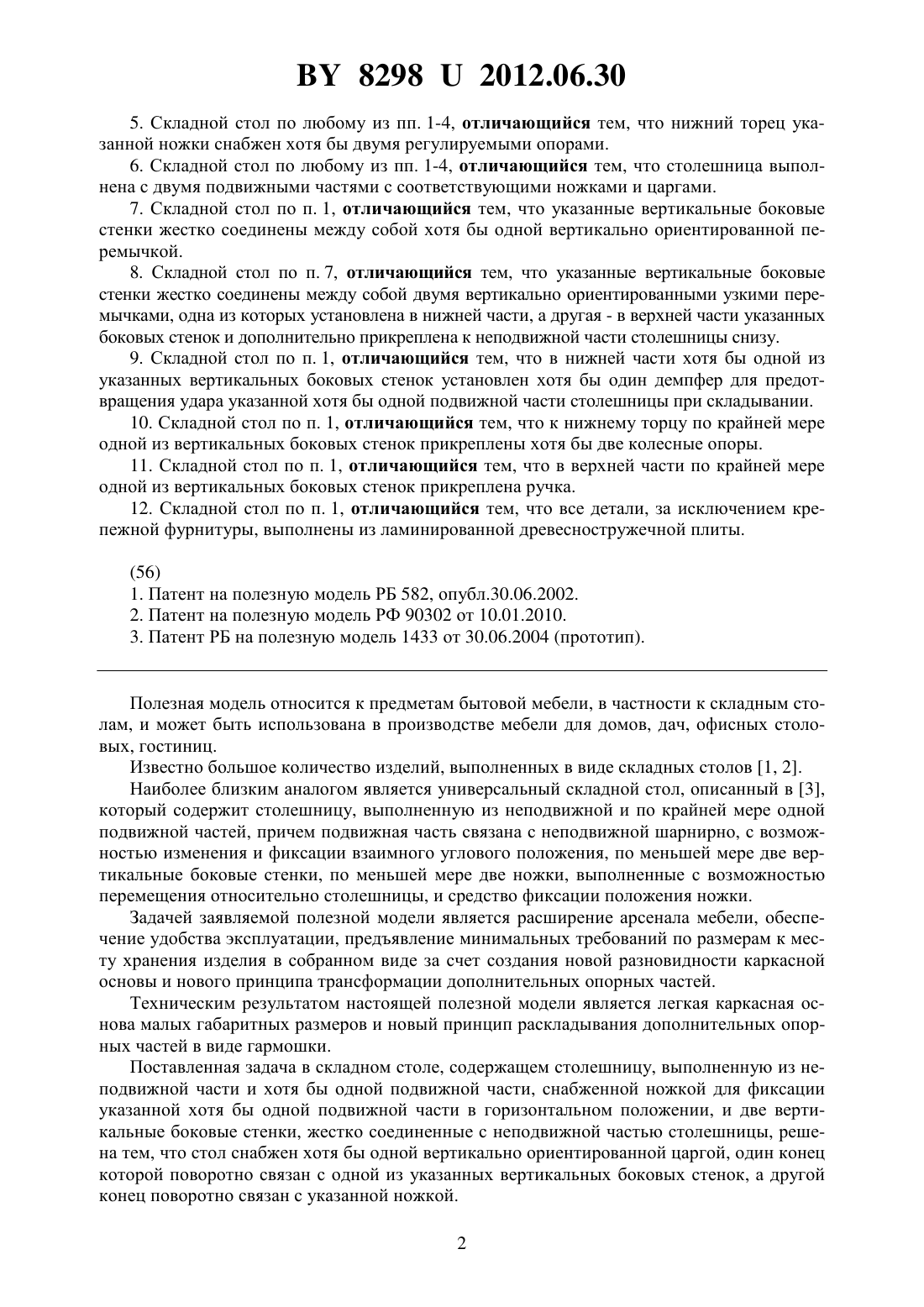

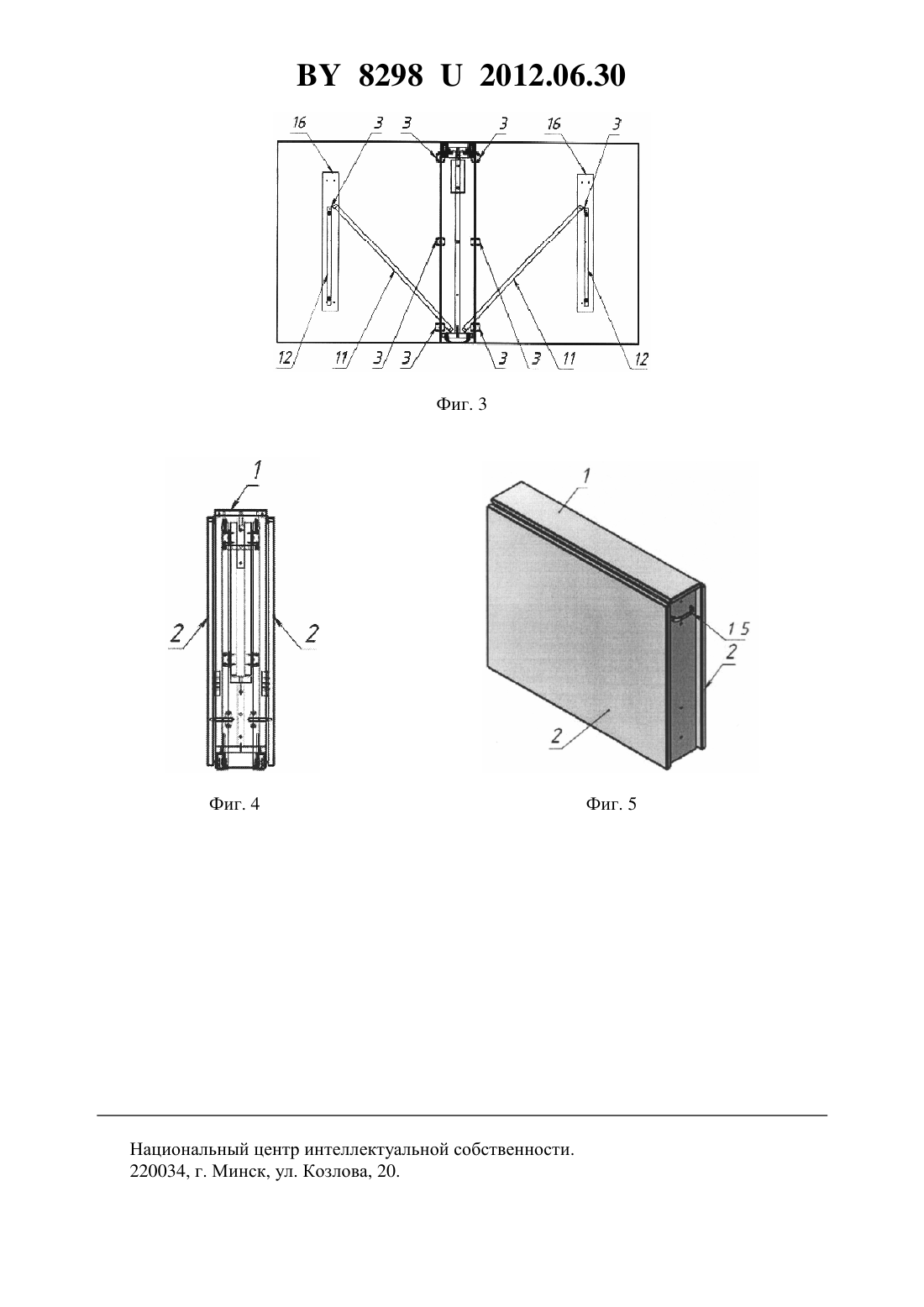

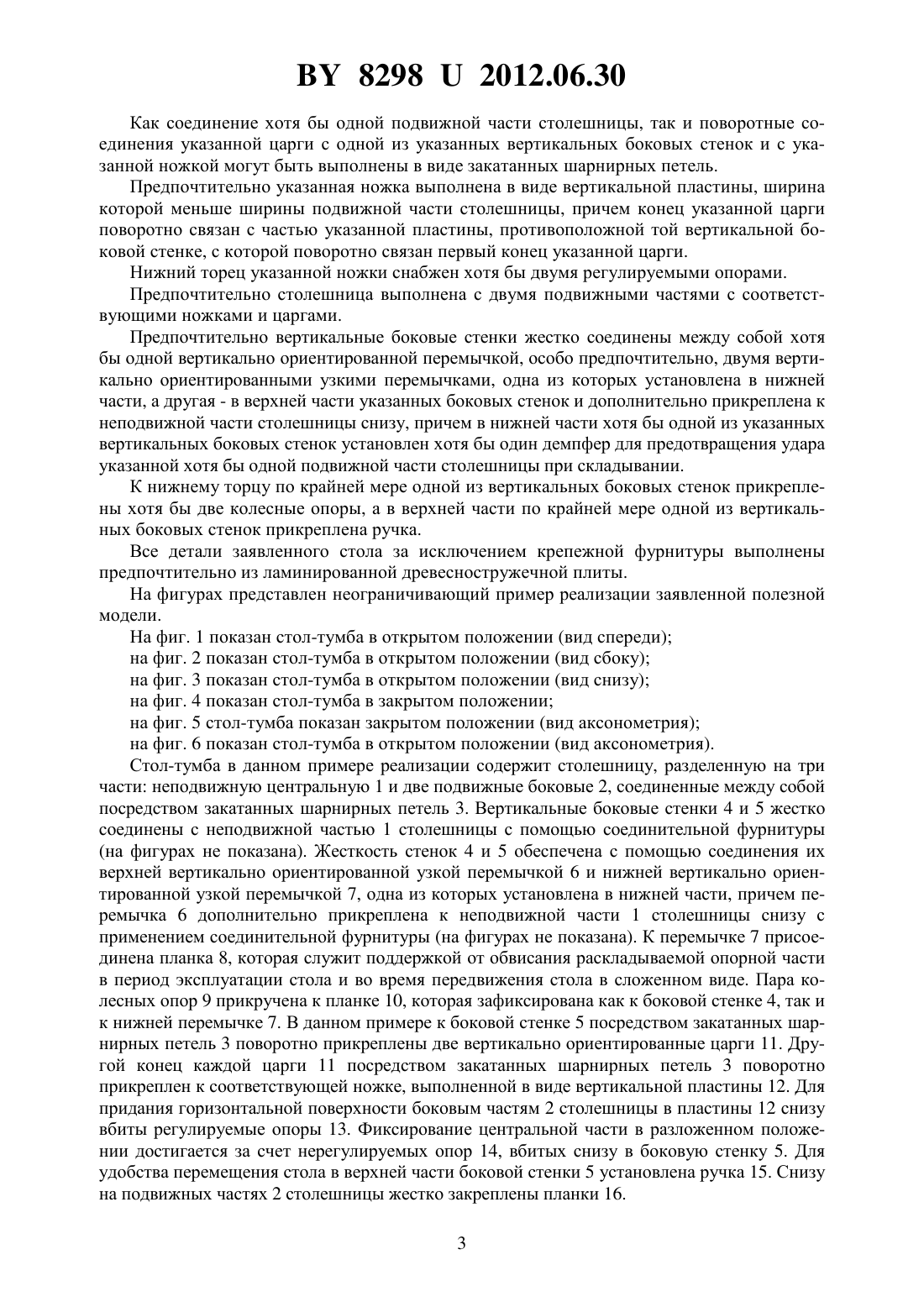

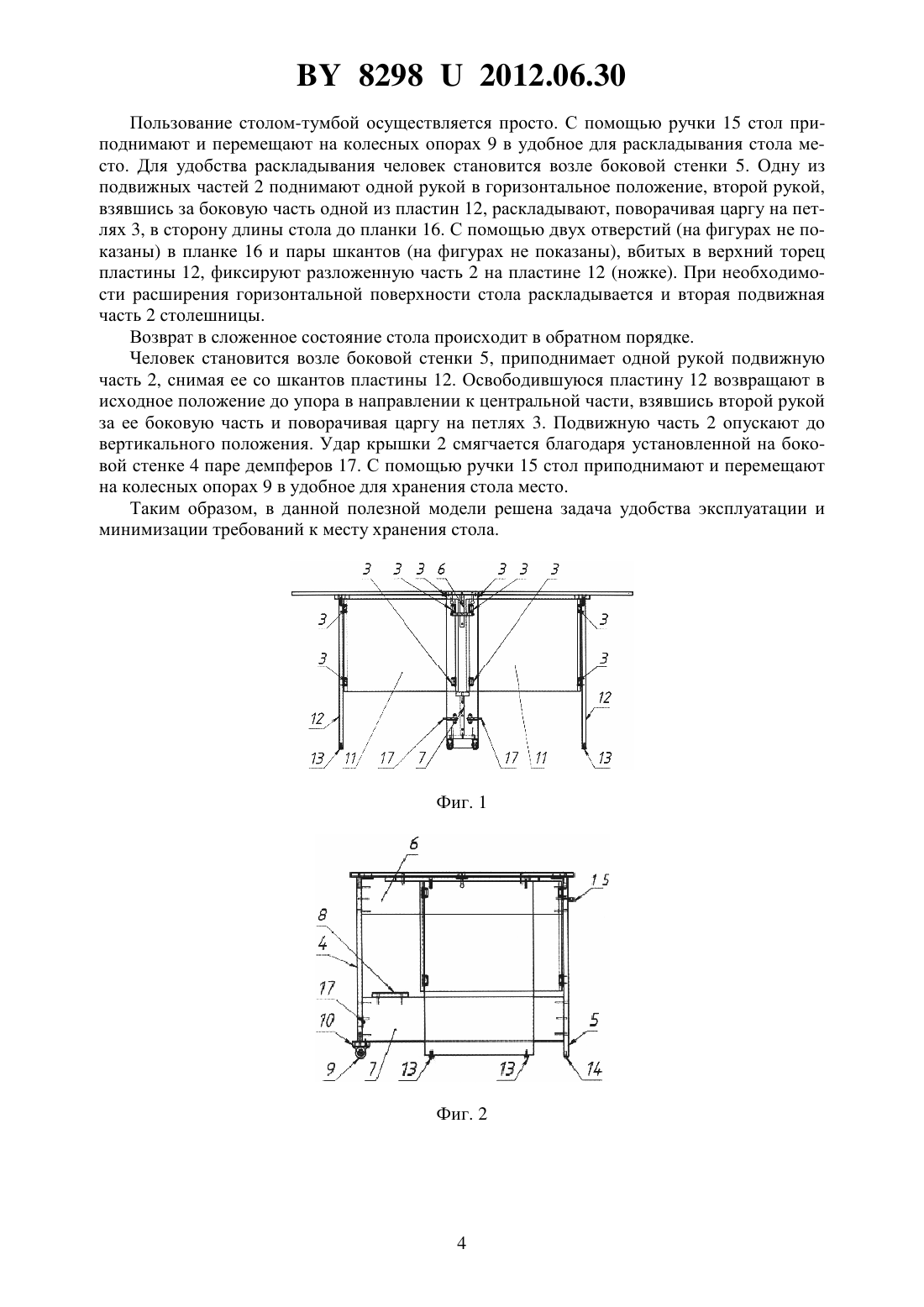

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Бортник Дмитрий Романович(57) 1. Складной стол, содержащий столешницу, выполненную из неподвижной части и хотя бы одной подвижной части, снабженной ножкой для фиксации указанной хотя бы одной подвижной части в горизонтальном положении, и две вертикальные боковые стенки, жестко соединенные с неподвижной частью столешницы, отличающийся тем, что стол снабжен хотя бы одной вертикально ориентированной царгой, один конец которой поворотно связан с одной из указанных вертикальных боковых стенок, а другой конец поворотно связан с указанной ножкой. 2. Складной стол по п. 1, отличающийся тем, что указанная хотя бы одна подвижная часть столешницы соединена с неподвижной частью посредством закатанных шарнирных петель. 3. Складной стол по п. 1, отличающийся тем, что поворотные соединения указанной царги с одной из указанных вертикальных боковых стенок и с указанной ножкой выполнены в виде закатанных шарнирных петель. 4. Складной стол по п. 1, отличающийся тем, что указанная ножка выполнена в виде вертикальной пластины, ширина которой меньше ширины подвижной части столешницы,причем конец указанной царги поворотно связан с частью указанной пластины, противоположной той вертикальной боковой стенке, с которой поворотно связан первый конец указанной царги. 82982012.06.30 5. Складной стол по любому из пп. 1-4, отличающийся тем, что нижний торец указанной ножки снабжен хотя бы двумя регулируемыми опорами. 6. Складной стол по любому из пп. 1-4, отличающийся тем, что столешница выполнена с двумя подвижными частями с соответствующими ножками и царгами. 7. Складной стол по п. 1, отличающийся тем, что указанные вертикальные боковые стенки жестко соединены между собой хотя бы одной вертикально ориентированной перемычкой. 8. Складной стол по п. 7, отличающийся тем, что указанные вертикальные боковые стенки жестко соединены между собой двумя вертикально ориентированными узкими перемычками, одна из которых установлена в нижней части, а другая - в верхней части указанных боковых стенок и дополнительно прикреплена к неподвижной части столешницы снизу. 9. Складной стол по п. 1, отличающийся тем, что в нижней части хотя бы одной из указанных вертикальных боковых стенок установлен хотя бы один демпфер для предотвращения удара указанной хотя бы одной подвижной части столешницы при складывании. 10. Складной стол по п. 1, отличающийся тем, что к нижнему торцу по крайней мере одной из вертикальных боковых стенок прикреплены хотя бы две колесные опоры. 11. Складной стол по п. 1, отличающийся тем, что в верхней части по крайней мере одной из вертикальных боковых стенок прикреплена ручка. 12. Складной стол по п. 1, отличающийся тем, что все детали, за исключением крепежной фурнитуры, выполнены из ламинированной древесностружечной плиты.(56) 1. Патент на полезную модель РБ 582, опубл.30.06.2002. 2. Патент на полезную модель РФ 90302 от 10.01.2010. 3. Патент РБ на полезную модель 1433 от 30.06.2004 (прототип). Полезная модель относится к предметам бытовой мебели, в частности к складным столам, и может быть использована в производстве мебели для домов, дач, офисных столовых, гостиниц. Известно большое количество изделий, выполненных в виде складных столов 1, 2. Наиболее близким аналогом является универсальный складной стол, описанный в 3,который содержит столешницу, выполненную из неподвижной и по крайней мере одной подвижной частей, причем подвижная часть связана с неподвижной шарнирно, с возможностью изменения и фиксации взаимного углового положения, по меньшей мере две вертикальные боковые стенки, по меньшей мере две ножки, выполненные с возможностью перемещения относительно столешницы, и средство фиксации положения ножки. Задачей заявляемой полезной модели является расширение арсенала мебели, обеспечение удобства эксплуатации, предъявление минимальных требований по размерам к месту хранения изделия в собранном виде за счет создания новой разновидности каркасной основы и нового принципа трансформации дополнительных опорных частей. Техническим результатом настоящей полезной модели является легкая каркасная основа малых габаритных размеров и новый принцип раскладывания дополнительных опорных частей в виде гармошки. Поставленная задача в складном столе, содержащем столешницу, выполненную из неподвижной части и хотя бы одной подвижной части, снабженной ножкой для фиксации указанной хотя бы одной подвижной части в горизонтальном положении, и две вертикальные боковые стенки, жестко соединенные с неподвижной частью столешницы, решена тем, что стол снабжен хотя бы одной вертикально ориентированной царгой, один конец которой поворотно связан с одной из указанных вертикальных боковых стенок, а другой конец поворотно связан с указанной ножкой. 2 82982012.06.30 Как соединение хотя бы одной подвижной части столешницы, так и поворотные соединения указанной царги с одной из указанных вертикальных боковых стенок и с указанной ножкой могут быть выполнены в виде закатанных шарнирных петель. Предпочтительно указанная ножка выполнена в виде вертикальной пластины, ширина которой меньше ширины подвижной части столешницы, причем конец указанной царги поворотно связан с частью указанной пластины, противоположной той вертикальной боковой стенке, с которой поворотно связан первый конец указанной царги. Нижний торец указанной ножки снабжен хотя бы двумя регулируемыми опорами. Предпочтительно столешница выполнена с двумя подвижными частями с соответствующими ножками и царгами. Предпочтительно вертикальные боковые стенки жестко соединены между собой хотя бы одной вертикально ориентированной перемычкой, особо предпочтительно, двумя вертикально ориентированными узкими перемычками, одна из которых установлена в нижней части, а другая - в верхней части указанных боковых стенок и дополнительно прикреплена к неподвижной части столешницы снизу, причем в нижней части хотя бы одной из указанных вертикальных боковых стенок установлен хотя бы один демпфер для предотвращения удара указанной хотя бы одной подвижной части столешницы при складывании. К нижнему торцу по крайней мере одной из вертикальных боковых стенок прикреплены хотя бы две колесные опоры, а в верхней части по крайней мере одной из вертикальных боковых стенок прикреплена ручка. Все детали заявленного стола за исключением крепежной фурнитуры выполнены предпочтительно из ламинированной древесностружечной плиты. На фигурах представлен неограничивающий пример реализации заявленной полезной модели. На фиг. 1 показан стол-тумба в открытом положении (вид спереди) на фиг. 2 показан стол-тумба в открытом положении (вид сбоку) на фиг. 3 показан стол-тумба в открытом положении (вид снизу) на фиг. 4 показан стол-тумба в закрытом положении на фиг. 5 стол-тумба показан закрытом положении (вид аксонометрия) на фиг. 6 показан стол-тумба в открытом положении (вид аксонометрия). Стол-тумба в данном примере реализации содержит столешницу, разделенную на три части неподвижную центральную 1 и две подвижные боковые 2, соединенные между собой посредством закатанных шарнирных петель 3. Вертикальные боковые стенки 4 и 5 жестко соединены с неподвижной частью 1 столешницы с помощью соединительной фурнитуры(на фигурах не показана). Жесткость стенок 4 и 5 обеспечена с помощью соединения их верхней вертикально ориентированной узкой перемычкой 6 и нижней вертикально ориентированной узкой перемычкой 7, одна из которых установлена в нижней части, причем перемычка 6 дополнительно прикреплена к неподвижной части 1 столешницы снизу с применением соединительной фурнитуры (на фигурах не показана). К перемычке 7 присоединена планка 8, которая служит поддержкой от обвисания раскладываемой опорной части в период эксплуатации стола и во время передвижения стола в сложенном виде. Пара колесных опор 9 прикручена к планке 10, которая зафиксирована как к боковой стенке 4, так и к нижней перемычке 7. В данном примере к боковой стенке 5 посредством закатанных шарнирных петель 3 поворотно прикреплены две вертикально ориентированные царги 11. Другой конец каждой царги 11 посредством закатанных шарнирных петель 3 поворотно прикреплен к соответствующей ножке, выполненной в виде вертикальной пластины 12. Для придания горизонтальной поверхности боковым частям 2 столешницы в пластины 12 снизу вбиты регулируемые опоры 13. Фиксирование центральной части в разложенном положении достигается за счет нерегулируемых опор 14, вбитых снизу в боковую стенку 5. Для удобства перемещения стола в верхней части боковой стенки 5 установлена ручка 15. Снизу на подвижных частях 2 столешницы жестко закреплены планки 16. 3 82982012.06.30 Пользование столом-тумбой осуществляется просто. С помощью ручки 15 стол приподнимают и перемещают на колесных опорах 9 в удобное для раскладывания стола место. Для удобства раскладывания человек становится возле боковой стенки 5. Одну из подвижных частей 2 поднимают одной рукой в горизонтальное положение, второй рукой,взявшись за боковую часть одной из пластин 12, раскладывают, поворачивая царгу на петлях 3, в сторону длины стола до планки 16. С помощью двух отверстий (на фигурах не показаны) в планке 16 и пары шкантов (на фигурах не показаны), вбитых в верхний торец пластины 12, фиксируют разложенную часть 2 на пластине 12 (ножке). При необходимости расширения горизонтальной поверхности стола раскладывается и вторая подвижная часть 2 столешницы. Возврат в сложенное состояние стола происходит в обратном порядке. Человек становится возле боковой стенки 5, приподнимает одной рукой подвижную часть 2, снимая ее со шкантов пластины 12. Освободившуюся пластину 12 возвращают в исходное положение до упора в направлении к центральной части, взявшись второй рукой за ее боковую часть и поворачивая царгу на петлях 3. Подвижную часть 2 опускают до вертикального положения. Удар крышки 2 смягчается благодаря установленной на боковой стенке 4 паре демпферов 17. С помощью ручки 15 стол приподнимают и перемещают на колесных опорах 9 в удобное для хранения стола место. Таким образом, в данной полезной модели решена задача удобства эксплуатации и минимизации требований к месту хранения стола. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
