Контейнер для хранения и выдачи препарата (варианты)
Текст

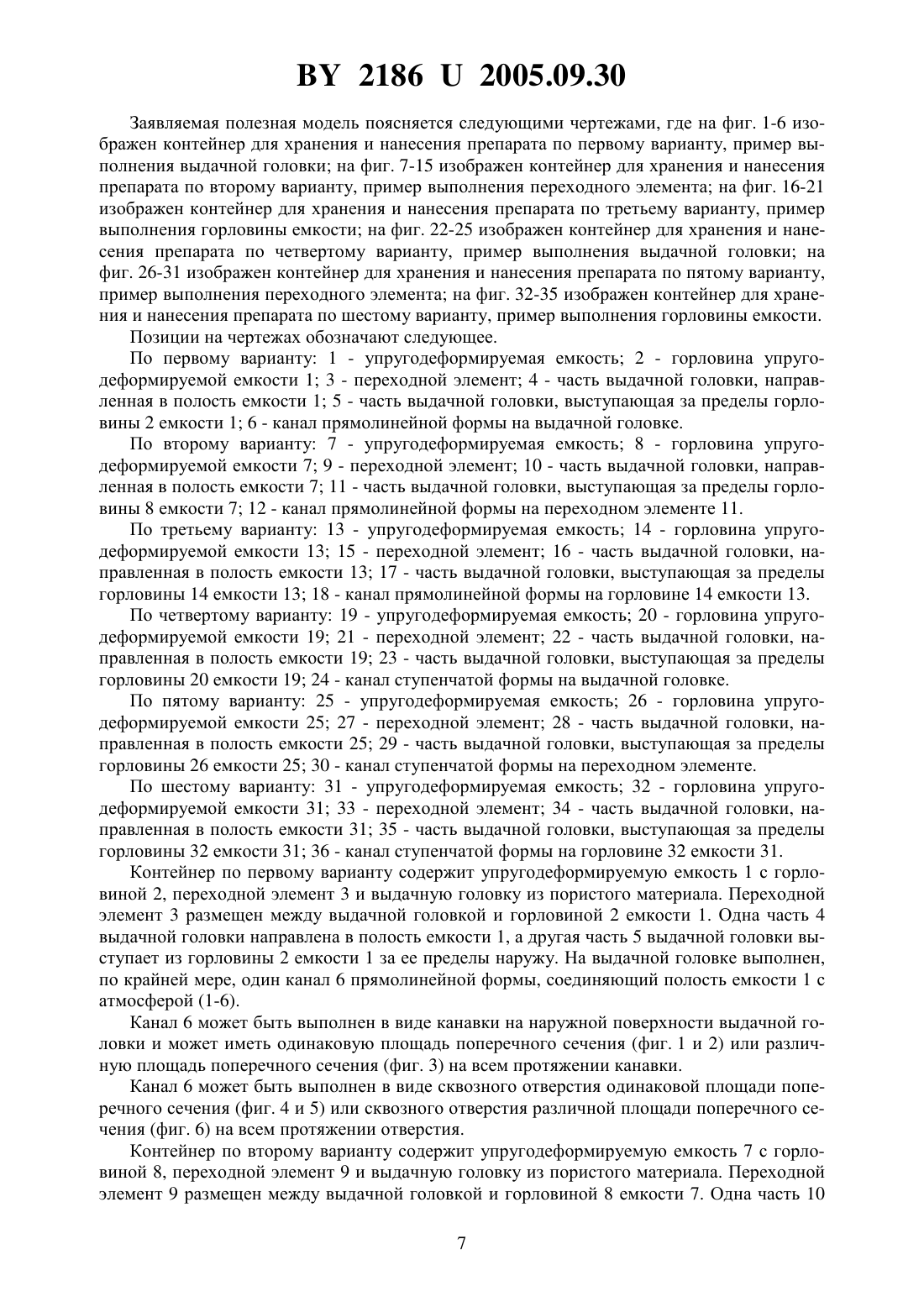

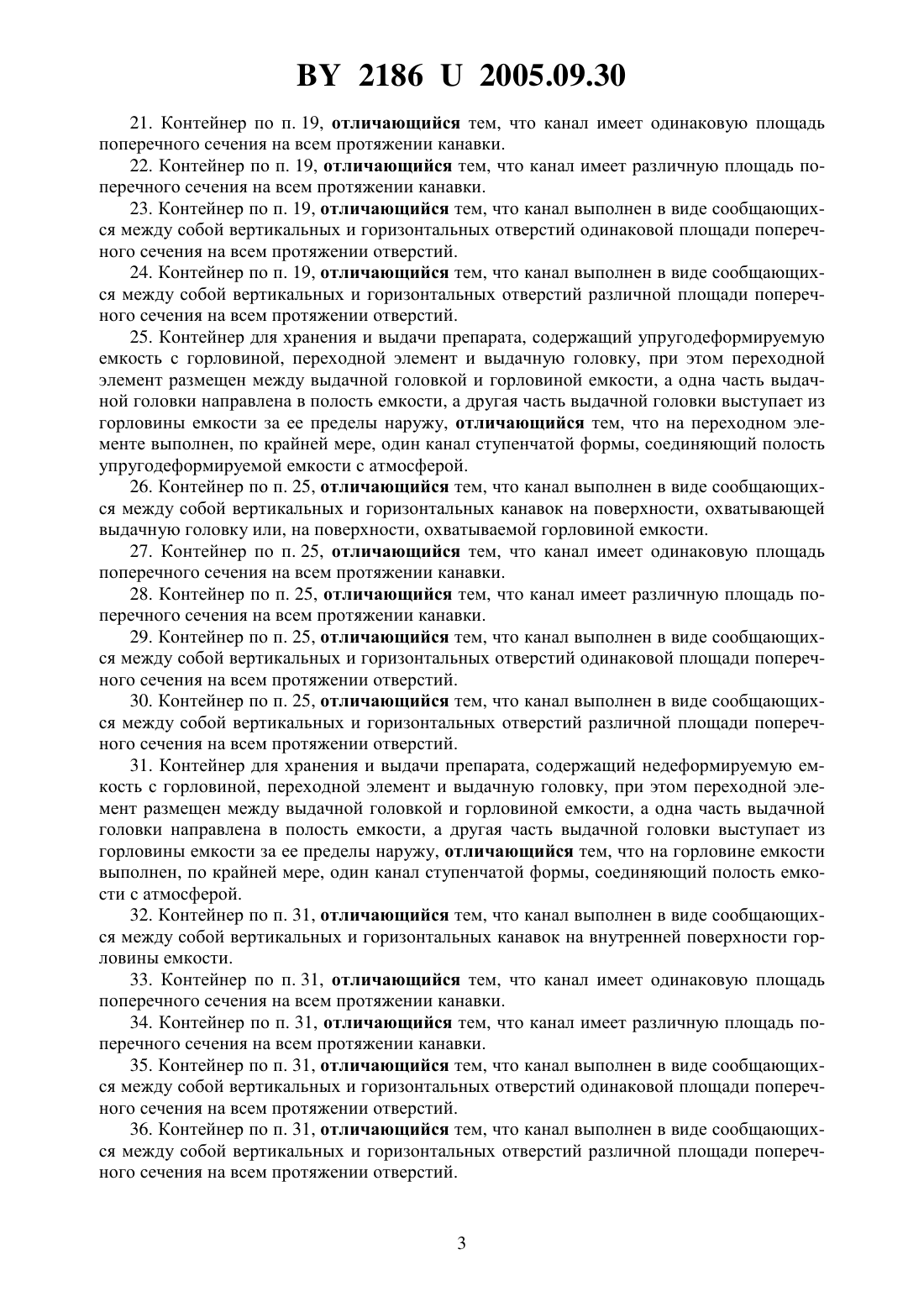

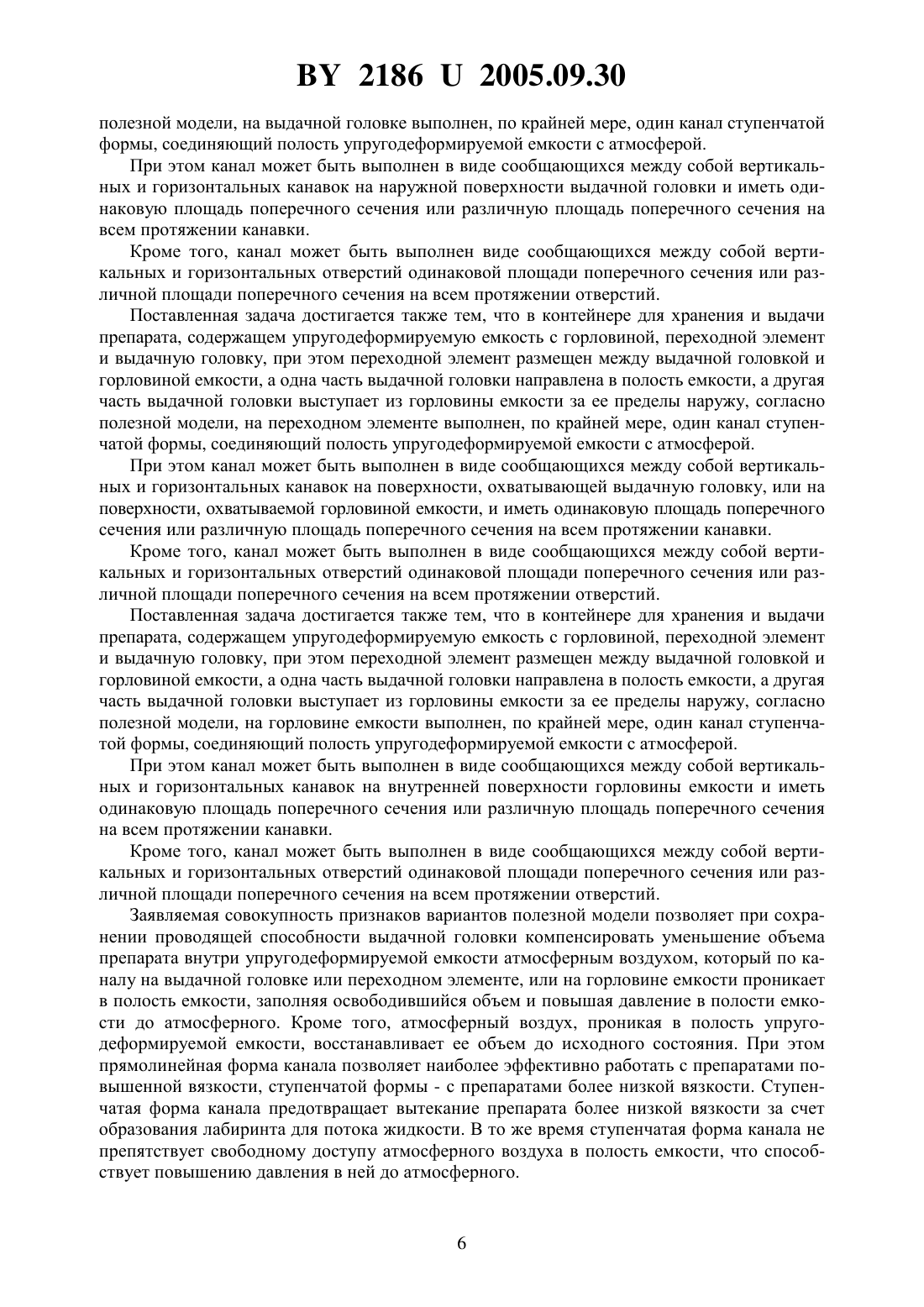

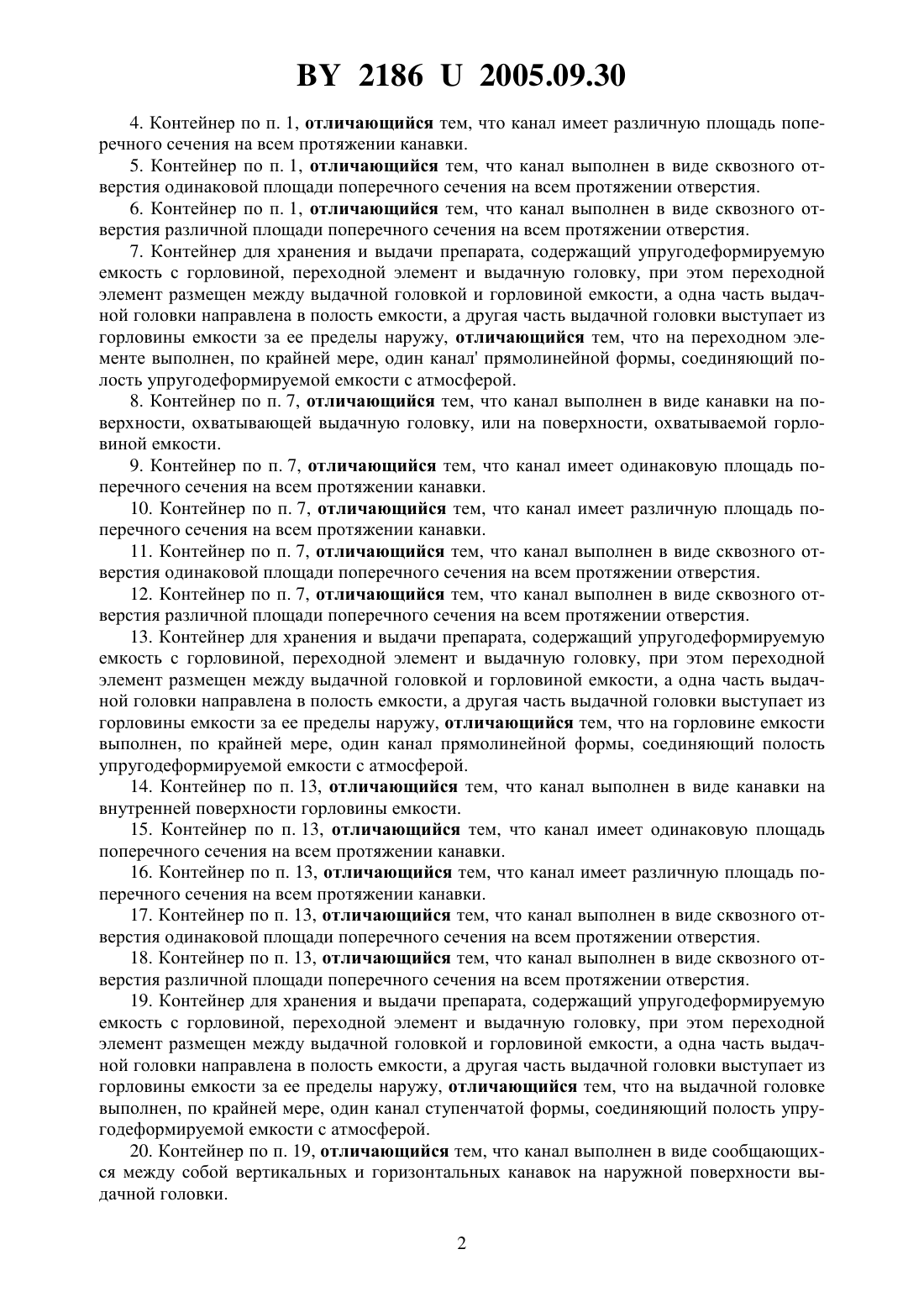

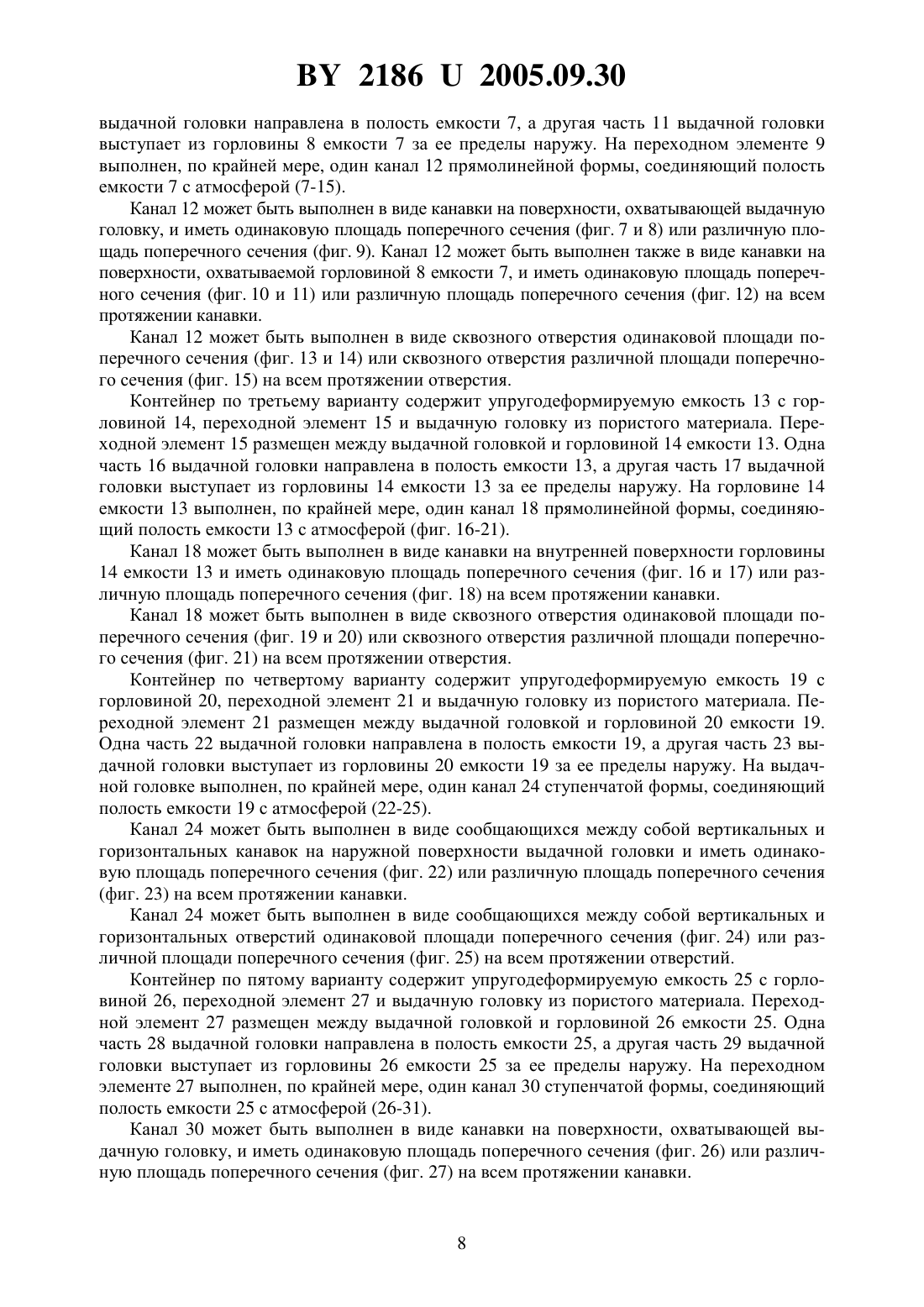

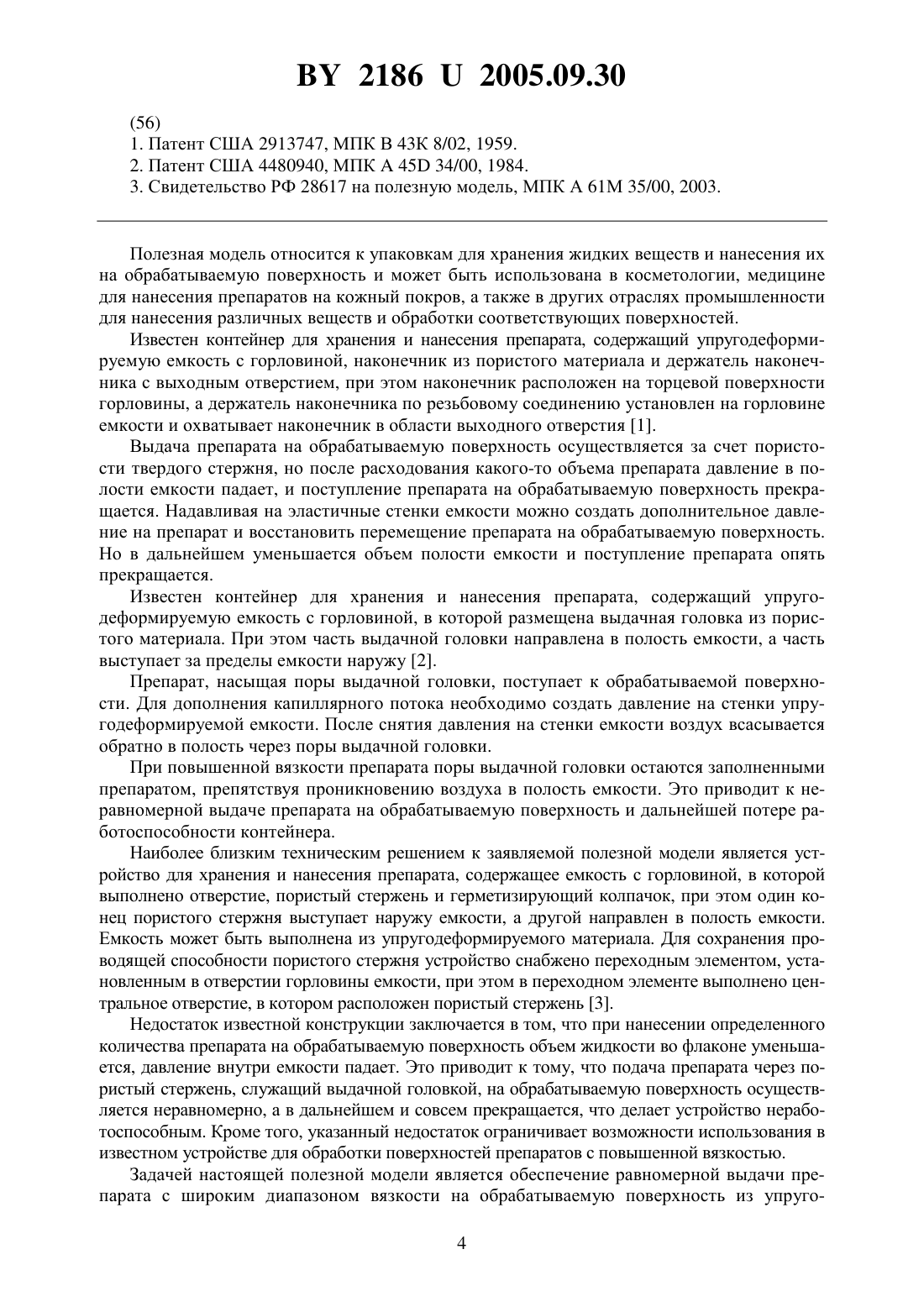

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОНТЕЙНЕР ДЛЯ ХРАНЕНИЯ И ВЫДАЧИ ПРЕПАРАТА(71) Заявитель Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(72) Автор Полянский Владимир Васильевич(73) Патентообладатель Автономная некоммерческая организация Саратовское конструкторское бюро тары и упаковки ПРОФИПАК(57) 1. Контейнер для хранения и выдачи препарата, содержащий упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку из пористого материала,при этом переходной элемент размещен между выдачной головкой и горловиной емкости,причем одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, отличающийся тем, что на выдачной головке выполнен, по крайней мере, один канал прямолинейной формы, соединяющий полость упругодеформируемой емкости с атмосферой. 2. Контейнер по п. 1, отличающийся тем, что канал выполнен в виде канавки на наружной поверхности выдачной головки. 3. Контейнер по п. 1, отличающийся тем, что канал имеет одинаковую площадь поперечного сечения на всем протяжении канавки. 21862005.09.30 4. Контейнер по п. 1, отличающийся тем, что канал имеет различную площадь поперечного сечения на всем протяжении канавки. 5. Контейнер по п. 1, отличающийся тем, что канал выполнен в виде сквозного отверстия одинаковой площади поперечного сечения на всем протяжении отверстия. 6. Контейнер по п. 1, отличающийся тем, что канал выполнен в виде сквозного отверстия различной площади поперечного сечения на всем протяжении отверстия. 7. Контейнер для хранения и выдачи препарата, содержащий упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, отличающийся тем, что на переходном элементе выполнен, по крайней мере, один канал прямолинейной формы, соединяющий полость упругодеформируемой емкости с атмосферой. 8. Контейнер по п. 7, отличающийся тем, что канал выполнен в виде канавки на поверхности, охватывающей выдачную головку, или на поверхности, охватываемой горловиной емкости. 9. Контейнер по п. 7, отличающийся тем, что канал имеет одинаковую площадь поперечного сечения на всем протяжении канавки. 10. Контейнер по п. 7, отличающийся тем, что канал имеет различную площадь поперечного сечения на всем протяжении канавки. 11. Контейнер по п. 7, отличающийся тем, что канал выполнен в виде сквозного отверстия одинаковой площади поперечного сечения на всем протяжении отверстия. 12. Контейнер по п. 7, отличающийся тем, что канал выполнен в виде сквозного отверстия различной площади поперечного сечения на всем протяжении отверстия. 13. Контейнер для хранения и выдачи препарата, содержащий упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, отличающийся тем, что на горловине емкости выполнен, по крайней мере, один канал прямолинейной формы, соединяющий полость упругодеформируемой емкости с атмосферой. 14. Контейнер по п. 13, отличающийся тем, что канал выполнен в виде канавки на внутренней поверхности горловины емкости. 15. Контейнер по п. 13, отличающийся тем, что канал имеет одинаковую площадь поперечного сечения на всем протяжении канавки. 16. Контейнер по п. 13, отличающийся тем, что канал имеет различную площадь поперечного сечения на всем протяжении канавки. 17. Контейнер по п. 13, отличающийся тем, что канал выполнен в виде сквозного отверстия одинаковой площади поперечного сечения на всем протяжении отверстия. 18. Контейнер по п. 13, отличающийся тем, что канал выполнен в виде сквозного отверстия различной площади поперечного сечения на всем протяжении отверстия. 19. Контейнер для хранения и выдачи препарата, содержащий упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, отличающийся тем, что на выдачной головке выполнен, по крайней мере, один канал ступенчатой формы, соединяющий полость упругодеформируемой емкости с атмосферой. 20. Контейнер по п. 19, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на наружной поверхности выдачной головки. 2 21862005.09.30 21. Контейнер по п. 19, отличающийся тем, что канал имеет одинаковую площадь поперечного сечения на всем протяжении канавки. 22. Контейнер по п. 19, отличающийся тем, что канал имеет различную площадь поперечного сечения на всем протяжении канавки. 23. Контейнер по п. 19, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения на всем протяжении отверстий. 24. Контейнер по п. 19, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий различной площади поперечного сечения на всем протяжении отверстий. 25. Контейнер для хранения и выдачи препарата, содержащий упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, отличающийся тем, что на переходном элементе выполнен, по крайней мере, один канал ступенчатой формы, соединяющий полость упругодеформируемой емкости с атмосферой. 26. Контейнер по п. 25, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на поверхности, охватывающей выдачную головку или, на поверхности, охватываемой горловиной емкости. 27. Контейнер по п. 25, отличающийся тем, что канал имеет одинаковую площадь поперечного сечения на всем протяжении канавки. 28. Контейнер по п. 25, отличающийся тем, что канал имеет различную площадь поперечного сечения на всем протяжении канавки. 29. Контейнер по п. 25, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения на всем протяжении отверстий. 30. Контейнер по п. 25, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий различной площади поперечного сечения на всем протяжении отверстий. 31. Контейнер для хранения и выдачи препарата, содержащий недеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, отличающийся тем, что на горловине емкости выполнен, по крайней мере, один канал ступенчатой формы, соединяющий полость емкости с атмосферой. 32. Контейнер по п. 31, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на внутренней поверхности горловины емкости. 33. Контейнер по п. 31, отличающийся тем, что канал имеет одинаковую площадь поперечного сечения на всем протяжении канавки. 34. Контейнер по п. 31, отличающийся тем, что канал имеет различную площадь поперечного сечения на всем протяжении канавки. 35. Контейнер по п. 31, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения на всем протяжении отверстий. 36. Контейнер по п. 31, отличающийся тем, что канал выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий различной площади поперечного сечения на всем протяжении отверстий.(56) 1. Патент США 2913747, МПК В 43 К 8/02, 1959. 2. Патент США 4480940, МПК 45 34/00, 1984. 3. Свидетельство РФ 28617 на полезную модель, МПК А 61 М 35/00, 2003. Полезная модель относится к упаковкам для хранения жидких веществ и нанесения их на обрабатываемую поверхность и может быть использована в косметологии, медицине для нанесения препаратов на кожный покров, а также в других отраслях промышленности для нанесения различных веществ и обработки соответствующих поверхностей. Известен контейнер для хранения и нанесения препарата, содержащий упругодеформируемую емкость с горловиной, наконечник из пористого материала и держатель наконечника с выходным отверстием, при этом наконечник расположен на торцевой поверхности горловины, а держатель наконечника по резьбовому соединению установлен на горловине емкости и охватывает наконечник в области выходного отверстия 1. Выдача препарата на обрабатываемую поверхность осуществляется за счет пористости твердого стержня, но после расходования какого-то объема препарата давление в полости емкости падает, и поступление препарата на обрабатываемую поверхность прекращается. Надавливая на эластичные стенки емкости можно создать дополнительное давление на препарат и восстановить перемещение препарата на обрабатываемую поверхность. Но в дальнейшем уменьшается объем полости емкости и поступление препарата опять прекращается. Известен контейнер для хранения и нанесения препарата, содержащий упругодеформируемую емкость с горловиной, в которой размещена выдачная головка из пористого материала. При этом часть выдачной головки направлена в полость емкости, а часть выступает за пределы емкости наружу 2. Препарат, насыщая поры выдачной головки, поступает к обрабатываемой поверхности. Для дополнения капиллярного потока необходимо создать давление на стенки упругодеформируемой емкости. После снятия давления на стенки емкости воздух всасывается обратно в полость через поры выдачной головки. При повышенной вязкости препарата поры выдачной головки остаются заполненными препаратом, препятствуя проникновению воздуха в полость емкости. Это приводит к неравномерной выдаче препарата на обрабатываемую поверхность и дальнейшей потере работоспособности контейнера. Наиболее близким техническим решением к заявляемой полезной модели является устройство для хранения и нанесения препарата, содержащее емкость с горловиной, в которой выполнено отверстие, пористый стержень и герметизирующий колпачок, при этом один конец пористого стержня выступает наружу емкости, а другой направлен в полость емкости. Емкость может быть выполнена из упругодеформируемого материала. Для сохранения проводящей способности пористого стержня устройство снабжено переходным элементом, установленным в отверстии горловины емкости, при этом в переходном элементе выполнено центральное отверстие, в котором расположен пористый стержень 3. Недостаток известной конструкции заключается в том, что при нанесении определенного количества препарата на обрабатываемую поверхность объем жидкости во флаконе уменьшается, давление внутри емкости падает. Это приводит к тому, что подача препарата через пористый стержень, служащий выдачной головкой, на обрабатываемую поверхность осуществляется неравномерно, а в дальнейшем и совсем прекращается, что делает устройство неработоспособным. Кроме того, указанный недостаток ограничивает возможности использования в известном устройстве для обработки поверхностей препаратов с повышенной вязкостью. Задачей настоящей полезной модели является обеспечение равномерной выдачи препарата с широким диапазоном вязкости на обрабатываемую поверхность из упруго 4 21862005.09.30 деформируемой емкости при любом объеме оставшегося препарата в ней с сохранением проводящей способности выдачной головки. Техническим результатом, достигаемым в результате решения поставленной задачи,является выравнивание давления в полости упругодеформируемой емкости при уменьшении в ней объема препарата. Поставленная задача достигается тем, что в контейнере для хранения и выдачи препарата,содержащем упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку из пористого материала, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу,согласно полезной модели, на выдачной головке выполнен, по крайней мере, один канал прямолинейной формы, соединяющий полость упругодеформируемой емкости с атмосферой. При этом канал выполнен в виде канавки на наружной поверхности выдачной головки и может иметь одинаковую площадь поперечного сечения или различную площадь поперечного сечения на всем протяжении канавки. Кроме того, канал может быть выполнен в виде сквозного отверстия одинаковой площади поперечного сечения или сквозного отверстия различной площади поперечного сечения на всем протяжении отверстия. Поставленная задача достигается также тем, что в контейнере для хранения и выдачи препарата, содержащем упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, согласно полезной модели, на переходном элементе выполнен, по крайней мере, один канал прямолинейной формы, соединяющий полость упругодеформируемой емкости с атмосферой. При этом канал может быть выполнен в виде канавки на поверхности, охватывающей выдачную головку, или на поверхности, охватываемой горловиной емкости, и иметь одинаковую площадь поперечного сечения или различную площадь поперечного сечения на всем протяжении канавки. Кроме того, канал может быть выполнен в виде сквозного отверстия постоянной площади поперечного сечения или сквозного отверстия переменной площади поперечного сечения на всем протяжении отверстия. Поставленная задача достигается тем, что в контейнере для хранения и выдачи препарата,содержащем упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, согласно полезной модели, на горловине емкости выполнен, по крайней мере, один канал прямолинейной формы,соединяющий полость упругодеформируемой емкости с атмосферой. При этом канал может быть выполнен в виде канавки на внутренней поверхности горловины емкости и иметь одинаковую площадь поперечного сечения или различную площадь поперечного сечения на всем протяжении канавки. Кроме того, канал может быть выполнен в виде сквозного отверстия постоянной площади поперечного сечения или сквозного отверстия переменной площади поперечного сечения на всем протяжении отверстия. Поставленная задача достигается также тем, что в контейнере для хранения и выдачи препарата, содержащем упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, согласно 21862005.09.30 полезной модели, на выдачной головке выполнен, по крайней мере, один канал ступенчатой формы, соединяющий полость упругодеформируемой емкости с атмосферой. При этом канал может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на наружной поверхности выдачной головки и иметь одинаковую площадь поперечного сечения или различную площадь поперечного сечения на всем протяжении канавки. Кроме того, канал может быть выполнен виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения или различной площади поперечного сечения на всем протяжении отверстий. Поставленная задача достигается также тем, что в контейнере для хранения и выдачи препарата, содержащем упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, согласно полезной модели, на переходном элементе выполнен, по крайней мере, один канал ступенчатой формы, соединяющий полость упругодеформируемой емкости с атмосферой. При этом канал может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на поверхности, охватывающей выдачную головку, или на поверхности, охватываемой горловиной емкости, и иметь одинаковую площадь поперечного сечения или различную площадь поперечного сечения на всем протяжении канавки. Кроме того, канал может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения или различной площади поперечного сечения на всем протяжении отверстий. Поставленная задача достигается также тем, что в контейнере для хранения и выдачи препарата, содержащем упругодеформируемую емкость с горловиной, переходной элемент и выдачную головку, при этом переходной элемент размещен между выдачной головкой и горловиной емкости, а одна часть выдачной головки направлена в полость емкости, а другая часть выдачной головки выступает из горловины емкости за ее пределы наружу, согласно полезной модели, на горловине емкости выполнен, по крайней мере, один канал ступенчатой формы, соединяющий полость упругодеформируемой емкости с атмосферой. При этом канал может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на внутренней поверхности горловины емкости и иметь одинаковую площадь поперечного сечения или различную площадь поперечного сечения на всем протяжении канавки. Кроме того, канал может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения или различной площади поперечного сечения на всем протяжении отверстий. Заявляемая совокупность признаков вариантов полезной модели позволяет при сохранении проводящей способности выдачной головки компенсировать уменьшение объема препарата внутри упругодеформируемой емкости атмосферным воздухом, который по каналу на выдачной головке или переходном элементе, или на горловине емкости проникает в полость емкости, заполняя освободившийся объем и повышая давление в полости емкости до атмосферного. Кроме того, атмосферный воздух, проникая в полость упругодеформируемой емкости, восстанавливает ее объем до исходного состояния. При этом прямолинейная форма канала позволяет наиболее эффективно работать с препаратами повышенной вязкости, ступенчатой формы - с препаратами более низкой вязкости. Ступенчатая форма канала предотвращает вытекание препарата более низкой вязкости за счет образования лабиринта для потока жидкости. В то же время ступенчатая форма канала не препятствует свободному доступу атмосферного воздуха в полость емкости, что способствует повышению давления в ней до атмосферного. 21862005.09.30 Заявляемая полезная модель поясняется следующими чертежами, где на фиг. 1-6 изображен контейнер для хранения и нанесения препарата по первому варианту, пример выполнения выдачной головки на фиг. 7-15 изображен контейнер для хранения и нанесения препарата по второму варианту, пример выполнения переходного элемента на фиг. 16-21 изображен контейнер для хранения и нанесения препарата по третьему варианту, пример выполнения горловины емкости на фиг. 22-25 изображен контейнер для хранения и нанесения препарата по четвертому варианту, пример выполнения выдачной головки на фиг. 26-31 изображен контейнер для хранения и нанесения препарата по пятому варианту,пример выполнения переходного элемента на фиг. 32-35 изображен контейнер для хранения и нанесения препарата по шестому варианту, пример выполнения горловины емкости. Позиции на чертежах обозначают следующее. По первому варианту 1 - упругодеформируемая емкость 2 - горловина упругодеформируемой емкости 1 3 - переходной элемент 4 - часть выдачной головки, направленная в полость емкости 1 5 - часть выдачной головки, выступающая за пределы горловины 2 емкости 1 6 - канал прямолинейной формы на выдачной головке. По второму варианту 7 - упругодеформируемая емкость 8 - горловина упругодеформируемой емкости 7 9 - переходной элемент 10 - часть выдачной головки, направленная в полость емкости 7 11 - часть выдачной головки, выступающая за пределы горловины 8 емкости 7 12 - канал прямолинейной формы на переходном элементе 11. По третьему варианту 13 - упругодеформируемая емкость 14 - горловина упругодеформируемой емкости 13 15 - переходной элемент 16 - часть выдачной головки, направленная в полость емкости 13 17 - часть выдачной головки, выступающая за пределы горловины 14 емкости 13 18 - канал прямолинейной формы на горловине 14 емкости 13. По четвертому варианту 19 - упругодеформируемая емкость 20 - горловина упругодеформируемой емкости 19 21 - переходной элемент 22 - часть выдачной головки, направленная в полость емкости 19 23 - часть выдачной головки, выступающая за пределы горловины 20 емкости 19 24 - канал ступенчатой формы на выдачной головке. По пятому варианту 25 - упругодеформируемая емкость 26 - горловина упругодеформируемой емкости 25 27 - переходной элемент 28 - часть выдачной головки, направленная в полость емкости 25 29 - часть выдачной головки, выступающая за пределы горловины 26 емкости 25 30 - канал ступенчатой формы на переходном элементе. По шестому варианту 31 - упругодеформируемая емкость 32 - горловина упругодеформируемой емкости 31 33 - переходной элемент 34 - часть выдачной головки, направленная в полость емкости 31 35 - часть выдачной головки, выступающая за пределы горловины 32 емкости 31 36 - канал ступенчатой формы на горловине 32 емкости 31. Контейнер по первому варианту содержит упругодеформируемую емкость 1 с горловиной 2, переходной элемент 3 и выдачную головку из пористого материала. Переходной элемент 3 размещен между выдачной головкой и горловиной 2 емкости 1. Одна часть 4 выдачной головки направлена в полость емкости 1, а другая часть 5 выдачной головки выступает из горловины 2 емкости 1 за ее пределы наружу. На выдачной головке выполнен,по крайней мере, один канал 6 прямолинейной формы, соединяющий полость емкости 1 с атмосферой (1-6). Канал 6 может быть выполнен в виде канавки на наружной поверхности выдачной головки и может иметь одинаковую площадь поперечного сечения (фиг. 1 и 2) или различную площадь поперечного сечения (фиг. 3) на всем протяжении канавки. Канал 6 может быть выполнен в виде сквозного отверстия одинаковой площади поперечного сечения (фиг. 4 и 5) или сквозного отверстия различной площади поперечного сечения (фиг. 6) на всем протяжении отверстия. Контейнер по второму варианту содержит упругодеформируемую емкость 7 с горловиной 8, переходной элемент 9 и выдачную головку из пористого материала. Переходной элемент 9 размещен между выдачной головкой и горловиной 8 емкости 7. Одна часть 10 7 21862005.09.30 выдачной головки направлена в полость емкости 7, а другая часть 11 выдачной головки выступает из горловины 8 емкости 7 за ее пределы наружу. На переходном элементе 9 выполнен, по крайней мере, один канал 12 прямолинейной формы, соединяющий полость емкости 7 с атмосферой (7-15). Канал 12 может быть выполнен в виде канавки на поверхности, охватывающей выдачную головку, и иметь одинаковую площадь поперечного сечения (фиг. 7 и 8) или различную площадь поперечного сечения (фиг. 9). Канал 12 может быть выполнен также в виде канавки на поверхности, охватываемой горловиной 8 емкости 7, и иметь одинаковую площадь поперечного сечения (фиг. 10 и 11) или различную площадь поперечного сечения (фиг. 12) на всем протяжении канавки. Канал 12 может быть выполнен в виде сквозного отверстия одинаковой площади поперечного сечения (фиг. 13 и 14) или сквозного отверстия различной площади поперечного сечения (фиг. 15) на всем протяжении отверстия. Контейнер по третьему варианту содержит упругодеформируемую емкость 13 с горловиной 14, переходной элемент 15 и выдачную головку из пористого материала. Переходной элемент 15 размещен между выдачной головкой и горловиной 14 емкости 13. Одна часть 16 выдачной головки направлена в полость емкости 13, а другая часть 17 выдачной головки выступает из горловины 14 емкости 13 за ее пределы наружу. На горловине 14 емкости 13 выполнен, по крайней мере, один канал 18 прямолинейной формы, соединяющий полость емкости 13 с атмосферой (фиг. 16-21). Канал 18 может быть выполнен в виде канавки на внутренней поверхности горловины 14 емкости 13 и иметь одинаковую площадь поперечного сечения (фиг. 16 и 17) или различную площадь поперечного сечения (фиг. 18) на всем протяжении канавки. Канал 18 может быть выполнен в виде сквозного отверстия одинаковой площади поперечного сечения (фиг. 19 и 20) или сквозного отверстия различной площади поперечного сечения (фиг. 21) на всем протяжении отверстия. Контейнер по четвертому варианту содержит упругодеформируемую емкость 19 с горловиной 20, переходной элемент 21 и выдачную головку из пористого материала. Переходной элемент 21 размещен между выдачной головкой и горловиной 20 емкости 19. Одна часть 22 выдачной головки направлена в полость емкости 19, а другая часть 23 выдачной головки выступает из горловины 20 емкости 19 за ее пределы наружу. На выдачной головке выполнен, по крайней мере, один канал 24 ступенчатой формы, соединяющий полость емкости 19 с атмосферой (22-25). Канал 24 может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на наружной поверхности выдачной головки и иметь одинаковую площадь поперечного сечения (фиг. 22) или различную площадь поперечного сечения(фиг. 23) на всем протяжении канавки. Канал 24 может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения (фиг. 24) или различной площади поперечного сечения (фиг. 25) на всем протяжении отверстий. Контейнер по пятому варианту содержит упругодеформируемую емкость 25 с горловиной 26, переходной элемент 27 и выдачную головку из пористого материала. Переходной элемент 27 размещен между выдачной головкой и горловиной 26 емкости 25. Одна часть 28 выдачной головки направлена в полость емкости 25, а другая часть 29 выдачной головки выступает из горловины 26 емкости 25 за ее пределы наружу. На переходном элементе 27 выполнен, по крайней мере, один канал 30 ступенчатой формы, соединяющий полость емкости 25 с атмосферой (26-31). Канал 30 может быть выполнен в виде канавки на поверхности, охватывающей выдачную головку, и иметь одинаковую площадь поперечного сечения (фиг. 26) или различную площадь поперечного сечения (фиг. 27) на всем протяжении канавки. 21862005.09.30 Канал 30 может быть также выполнен в виде канавки на поверхности, охватываемой горловиной 26 емкости 25, и иметь одинаковую площадь поперечного сечения (фиг. 28) или различную площадь поперечного сечения (фиг. 29) на всем протяжении канавки. Канал 30 может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения (фиг. 30) или различной площади поперечного сечения (фиг. 31) на всем протяжении отверстий. Контейнер по шестому варианту содержит упругодеформируемую емкость 31 с горловиной 32, переходной элемент 33 и выдачную головку из пористого материала. Переходной элемент 33 размещен между выдачной головкой и горловиной 32 емкости 31. Одна часть 34 выдачной головки направлена в полость емкости 31, а другая часть 35 выдачной головки выступает из горловины 32 емкости 31 за ее пределы наружу. На горловине 32 емкости 31 выполнен, по крайней мере, один канал 36 ступенчатой формы, соединяющий полость емкости 31 с атмосферой (32-35). Канал 36 может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных канавок на внутренней поверхности горловины 32 емкости 31 и иметь одинаковую площадь поперечного сечения (фиг. 32) или различную площадь поперечного сечения (фиг. 33) на всем протяжении канавки. Канал 36 может быть выполнен в виде сообщающихся между собой вертикальных и горизонтальных отверстий одинаковой площади поперечного сечения (фиг. 34) или различной площади поперечного сечения (фиг. 35) на всем протяжении отверстий. Упругодеформируемая емкость по любому из вариантов может быть выполнена, например, из эластичной резины или деформируемой пластмассы и иметь различную форму поперечного сечения, например круглую или эллипсовидную. Переходной элемент может быть выполнен из пластмассы, например из полиэтилена. Переходной элемент позволяет сначала установить выдачную головку в переходной элемент с усилием, не допускающим деформацию пористого стержня. После этого переходной элемент, с находящейся в нем выдачной головкой, с большим усилием устанавливается в горловине емкости, образуя эффективные поверхности уплотнения в месте контакта переходного элемента с горловиной емкости и переходного элемента с выдачной головкой. За счет деформируемости материала переходного элемента, его часть, контактирующая с горловиной емкости, слегка смещается в радиальном направлении, плотно охватывая выдачную головку. При этом линии уплотнения расширяются в поперечном направлении,образуя лабиринтную уплотняющую поверхность как между горловиной емкости и переходным элементом, так и между переходным элементом и выдачной головкой, обеспечивая герметизацию устройства. Кроме того переходной элемент позволяет сохранить целостность и качественные характеристики пористого стержня, так как переходной элемент ослабляет воздействие на поверхность пористой выдачной головки сжимающих усилий,возникающих при ее установке в горловину сосуда. Часть выдачной головки по любому из вариантов, выступающая из емкости наружу,служит рабочим наконечником и может иметь различную форму, например скошенную под некоторым углом, плоскую в диаметральной части, сферическую, плоскую со стороны торцевой части. Форма части выдачной головки, выступающей из емкости наружу,выбирается в зависимости от свойств препарата, от процедуры нанесения препарата на обрабатываемую поверхность. Контейнер может быть снабжен герметизирующим колпачком (на чертежах не показан). Использование контейнера для хранения и нанесения препарата по любому из вариантов осуществляют следующим образом. Для нанесения препарата на обрабатываемую поверхность необходимо снять герметизирующий колпачок, перевернуть упругодеформируемую емкость выдачной головкой вниз. Препарат вступает в контакт с частью выдачной головки, направленной в полость емкости,и пропитывает ее. При этом если канал выполнен на выдачной головке (вариант 1 и 4), он 9 21862005.09.30 также заполняется препаратом. За счет сил притяжения, действующих между молекулами пор выдачной головки и препарата, и при условии равенства атмосферного давления давлению в полости емкости препарат удерживается на поверхности выдачной головки. Если канал выполнен на емкости или на переходном элементе (вариант 2, 3, 5 и 6), то он перекрывается, например, нажатием пальца руки. Контакт выдачной головки, насыщенной препаратом, с обрабатываемой поверхностью вызывает перемещение препарата по пористому телу выдачной головки и выдачу препарата наружу. При недостаточном поступлении препарата на обрабатываемую поверхность на стенки упругодеформируемой емкости воздействуют сжимающим усилием. Часть препарата из емкости удаляется, и давление в полости емкости падает. После окончания процедуры нанесения препарата на обрабатываемую поверхность емкость в обратном направлении. Если канал выполнен на емкости или на переходном элементе, то доступ в канал необходимо открыть (убрать палец с отверстия на емкости или переходном элементе). Препарат стекает на дно емкости и открывает канал для доступа атмосферного воздуха. Атмосферный воздух по каналу проникает в полость емкости,давление в полости емкости выравнивается, объем полости емкости восстанавливается и контейнер готов к повторному использованию. При каждой последующей выдаче порции препарата его выданный объем замещается атмосферным воздухом. Работоспособность контейнера сохраняется при любом минимально оставшемся в полости емкости объеме препарата. Заявляемый контейнер можно использовать для различных видов обработки различных поверхностей. Возможность использования всего объема препарата позволяет хранить в контейнере дорогостоящие препараты. Конструкция контейнера обеспечивает простоту хранения препарата и удобство пользования им. При этом препарат расходуется экономно, полностью, а руки пользователя остаются чистыми. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 18
МПК / Метки
МПК: A61M 35/00, A45D 34/04
Метки: варианты, выдачи, препарата, хранения, контейнер
Код ссылки
<a href="https://by.patents.su/18-u2186-kontejjner-dlya-hraneniya-i-vydachi-preparata-varianty.html" rel="bookmark" title="База патентов Беларуси">Контейнер для хранения и выдачи препарата (варианты)</a>

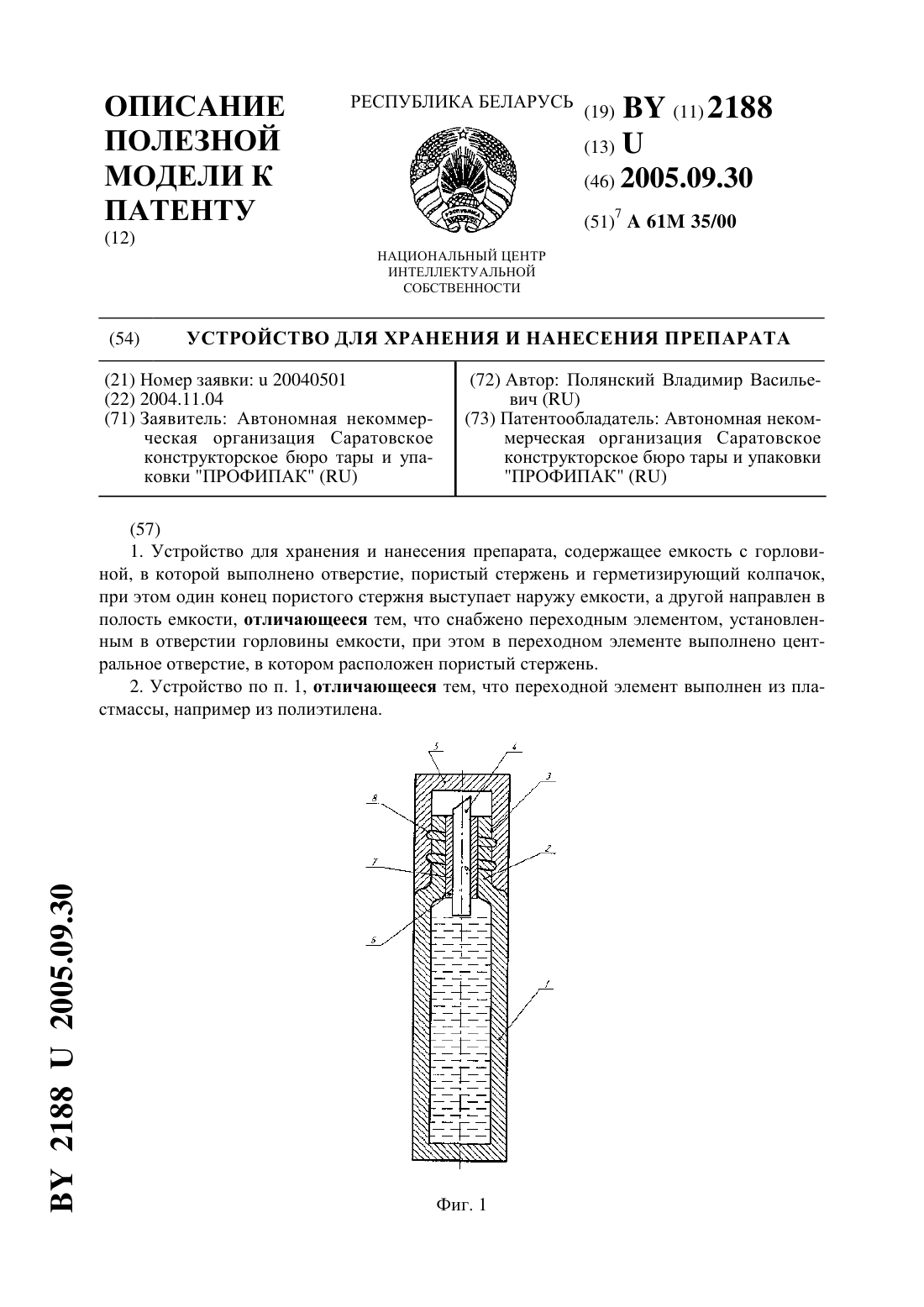

Предыдущий патент: Устройство для хранения и нанесения препарата
