Устройство для проходки кольцевого вруба в горной выработке

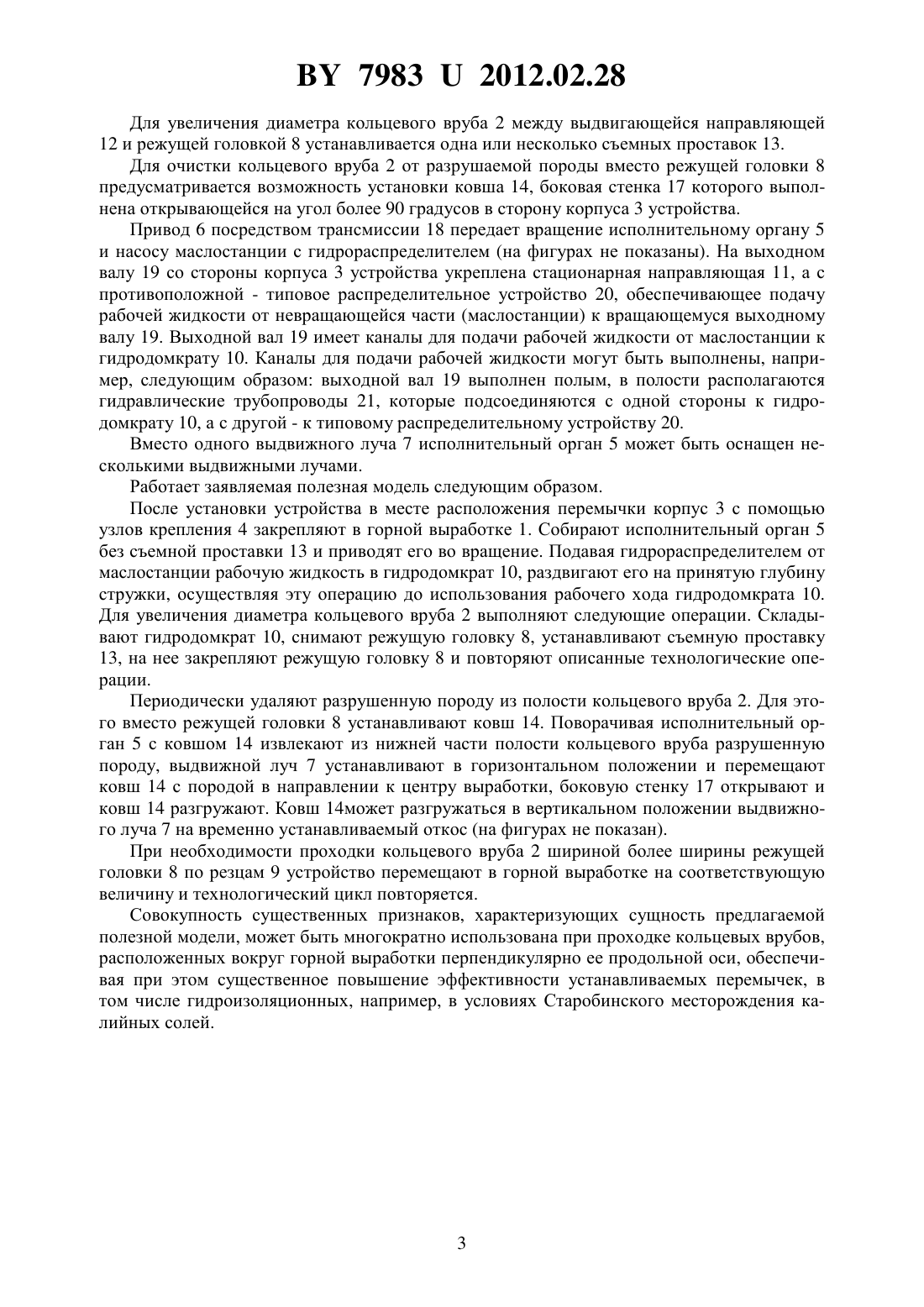

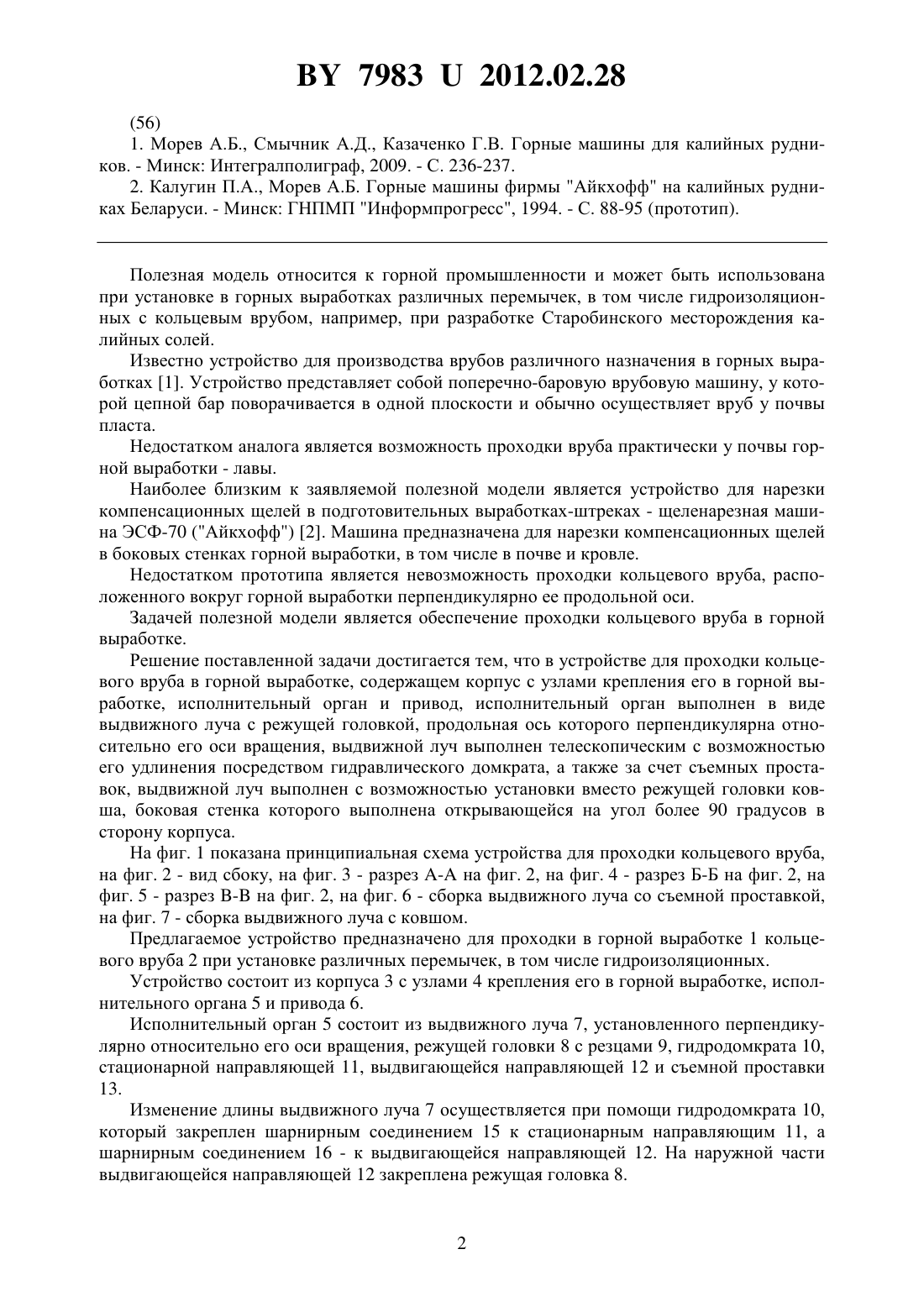

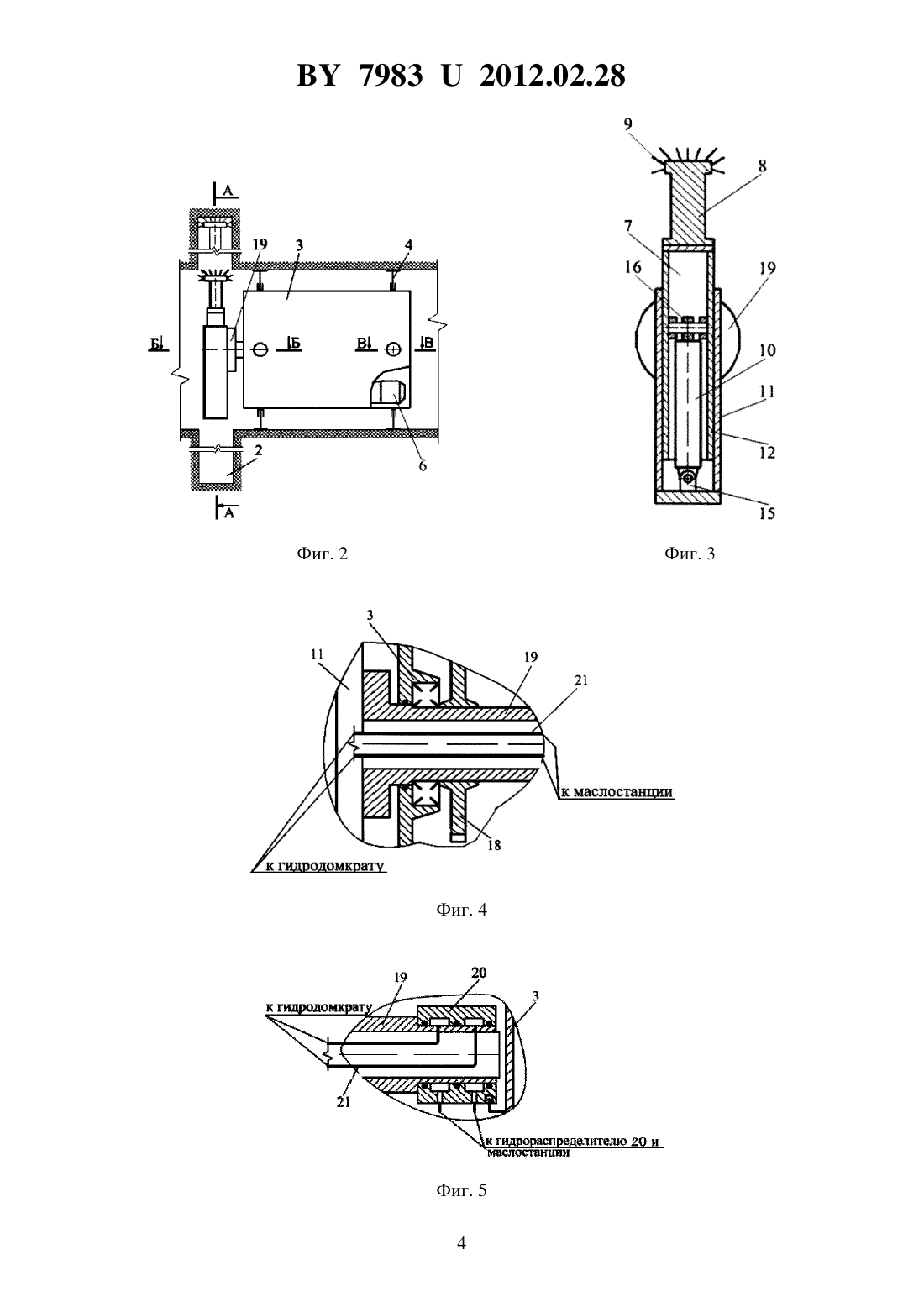

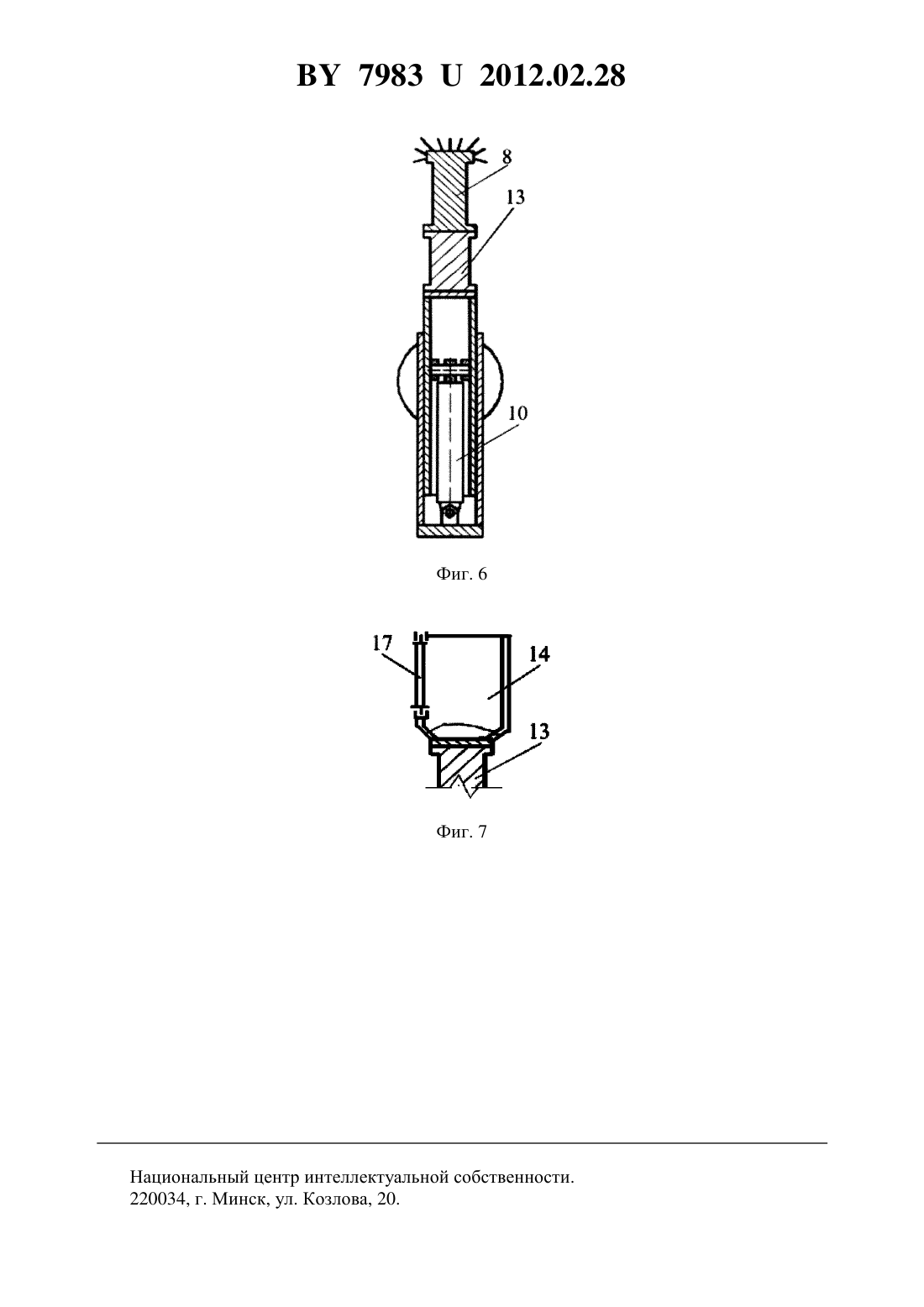

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРОХОДКИ КОЛЬЦЕВОГО ВРУБА В ГОРНОЙ ВЫРАБОТКЕ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Морев Аркадий Борисович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) 1. Устройство для проходки кольцевого вруба в горной выработке, содержащее корпус с узлами крепления его в горной выработке, исполнительный орган и привод, отличающееся тем, что исполнительный орган выполнен в виде выдвижного в направлении, перпендикулярном его оси вращения, луча, на наружной части которого укреплена режущая головка. 2. Устройство по п. 1, отличающееся тем, что выдвижной луч выполнен телескопическим с возможностью его удлинения посредством гидравлического домкрата, а также за счет съемных проставок. 3. Устройство по п. 1, отличающееся тем, что исполнительный орган для выгрузки породы из кольцевого вруба выполнен с возможностью установки вместо режущей головки погрузочного лотка, боковая стенка которого выполнена открывающейся на угол более 90 градусов в сторону корпуса.(56) 1. Морев А.Б., Смычник А.Д., Казаченко Г.В. Горные машины для калийных рудников. - Минск Интегралполиграф, 2009. - С. 236-237. 2. Калугин П.А., Морев А.Б. Горные машины фирмы Айкхофф на калийных рудниках Беларуси. - Минск ГНПМП Информпрогресс, 1994. - С. 88-95 (прототип). Полезная модель относится к горной промышленности и может быть использована при установке в горных выработках различных перемычек, в том числе гидроизоляционных с кольцевым врубом, например, при разработке Старобинского месторождения калийных солей. Известно устройство для производства врубов различного назначения в горных выработках 1. Устройство представляет собой поперечно-баровую врубовую машину, у которой цепной бар поворачивается в одной плоскости и обычно осуществляет вруб у почвы пласта. Недостатком аналога является возможность проходки вруба практически у почвы горной выработки - лавы. Наиболее близким к заявляемой полезной модели является устройство для нарезки компенсационных щелей в подготовительных выработках-штреках - щеленарезная машина ЭСФ-70 (Айкхофф) 2. Машина предназначена для нарезки компенсационных щелей в боковых стенках горной выработки, в том числе в почве и кровле. Недостатком прототипа является невозможность проходки кольцевого вруба, расположенного вокруг горной выработки перпендикулярно ее продольной оси. Задачей полезной модели является обеспечение проходки кольцевого вруба в горной выработке. Решение поставленной задачи достигается тем, что в устройстве для проходки кольцевого вруба в горной выработке, содержащем корпус с узлами крепления его в горной выработке, исполнительный орган и привод, исполнительный орган выполнен в виде выдвижного луча с режущей головкой, продольная ось которого перпендикулярна относительно его оси вращения, выдвижной луч выполнен телескопическим с возможностью его удлинения посредством гидравлического домкрата, а также за счет съемных проставок, выдвижной луч выполнен с возможностью установки вместо режущей головки ковша, боковая стенка которого выполнена открывающейся на угол более 90 градусов в сторону корпуса. На фиг. 1 показана принципиальная схема устройства для проходки кольцевого вруба,на фиг. 2 - вид сбоку, на фиг. 3 - разрез - на фиг. 2, на фиг. 4 - разрез Б-Б на фиг. 2, на фиг. 5 - разрез - на фиг. 2, на фиг. 6 - сборка выдвижного луча со съемной проставкой,на фиг. 7 - сборка выдвижного луча с ковшом. Предлагаемое устройство предназначено для проходки в горной выработке 1 кольцевого вруба 2 при установке различных перемычек, в том числе гидроизоляционных. Устройство состоит из корпуса 3 с узлами 4 крепления его в горной выработке, исполнительного органа 5 и привода 6. Исполнительный орган 5 состоит из выдвижного луча 7, установленного перпендикулярно относительно его оси вращения, режущей головки 8 с резцами 9, гидродомкрата 10,стационарной направляющей 11, выдвигающейся направляющей 12 и съемной проставки 13. Изменение длины выдвижного луча 7 осуществляется при помощи гидродомкрата 10,который закреплен шарнирным соединением 15 к стационарным направляющим 11, а шарнирным соединением 16 - к выдвигающейся направляющей 12. На наружной части выдвигающейся направляющей 12 закреплена режущая головка 8. 79832012.02.28 Для увеличения диаметра кольцевого вруба 2 между выдвигающейся направляющей 12 и режущей головкой 8 устанавливается одна или несколько съемных проставок 13. Для очистки кольцевого вруба 2 от разрушаемой породы вместо режущей головки 8 предусматривается возможность установки ковша 14, боковая стенка 17 которого выполнена открывающейся на угол более 90 градусов в сторону корпуса 3 устройства. Привод 6 посредством трансмиссии 18 передает вращение исполнительному органу 5 и насосу маслостанции с гидрораспределителем (на фигурах не показаны). На выходном валу 19 со стороны корпуса 3 устройства укреплена стационарная направляющая 11, а с противоположной - типовое распределительное устройство 20, обеспечивающее подачу рабочей жидкости от невращающейся части (маслостанции) к вращающемуся выходному валу 19. Выходной вал 19 имеет каналы для подачи рабочей жидкости от маслостанции к гидродомкрату 10. Каналы для подачи рабочей жидкости могут быть выполнены, например, следующим образом выходной вал 19 выполнен полым, в полости располагаются гидравлические трубопроводы 21, которые подсоединяются с одной стороны к гидродомкрату 10, а с другой - к типовому распределительному устройству 20. Вместо одного выдвижного луча 7 исполнительный орган 5 может быть оснащен несколькими выдвижными лучами. Работает заявляемая полезная модель следующим образом. После установки устройства в месте расположения перемычки корпус 3 с помощью узлов крепления 4 закрепляют в горной выработке 1. Собирают исполнительный орган 5 без съемной проставки 13 и приводят его во вращение. Подавая гидрораспределителем от маслостанции рабочую жидкость в гидродомкрат 10, раздвигают его на принятую глубину стружки, осуществляя эту операцию до использования рабочего хода гидродомкрата 10. Для увеличения диаметра кольцевого вруба 2 выполняют следующие операции. Складывают гидродомкрат 10, снимают режущую головку 8, устанавливают съемную проставку 13, на нее закрепляют режущую головку 8 и повторяют описанные технологические операции. Периодически удаляют разрушенную породу из полости кольцевого вруба 2. Для этого вместо режущей головки 8 устанавливают ковш 14. Поворачивая исполнительный орган 5 с ковшом 14 извлекают из нижней части полости кольцевого вруба разрушенную породу, выдвижной луч 7 устанавливают в горизонтальном положении и перемещают ковш 14 с породой в направлении к центру выработки, боковую стенку 17 открывают и ковш 14 разгружают. Ковш 14 может разгружаться в вертикальном положении выдвижного луча 7 на временно устанавливаемый откос (на фигурах не показан). При необходимости проходки кольцевого вруба 2 шириной более ширины режущей головки 8 по резцам 9 устройство перемещают в горной выработке на соответствующую величину и технологический цикл повторяется. Совокупность существенных признаков, характеризующих сущность предлагаемой полезной модели, может быть многократно использована при проходке кольцевых врубов,расположенных вокруг горной выработки перпендикулярно ее продольной оси, обеспечивая при этом существенное повышение эффективности устанавливаемых перемычек, в том числе гидроизоляционных, например, в условиях Старобинского месторождения калийных солей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
