Способ проходки вертикального шахтного ствола

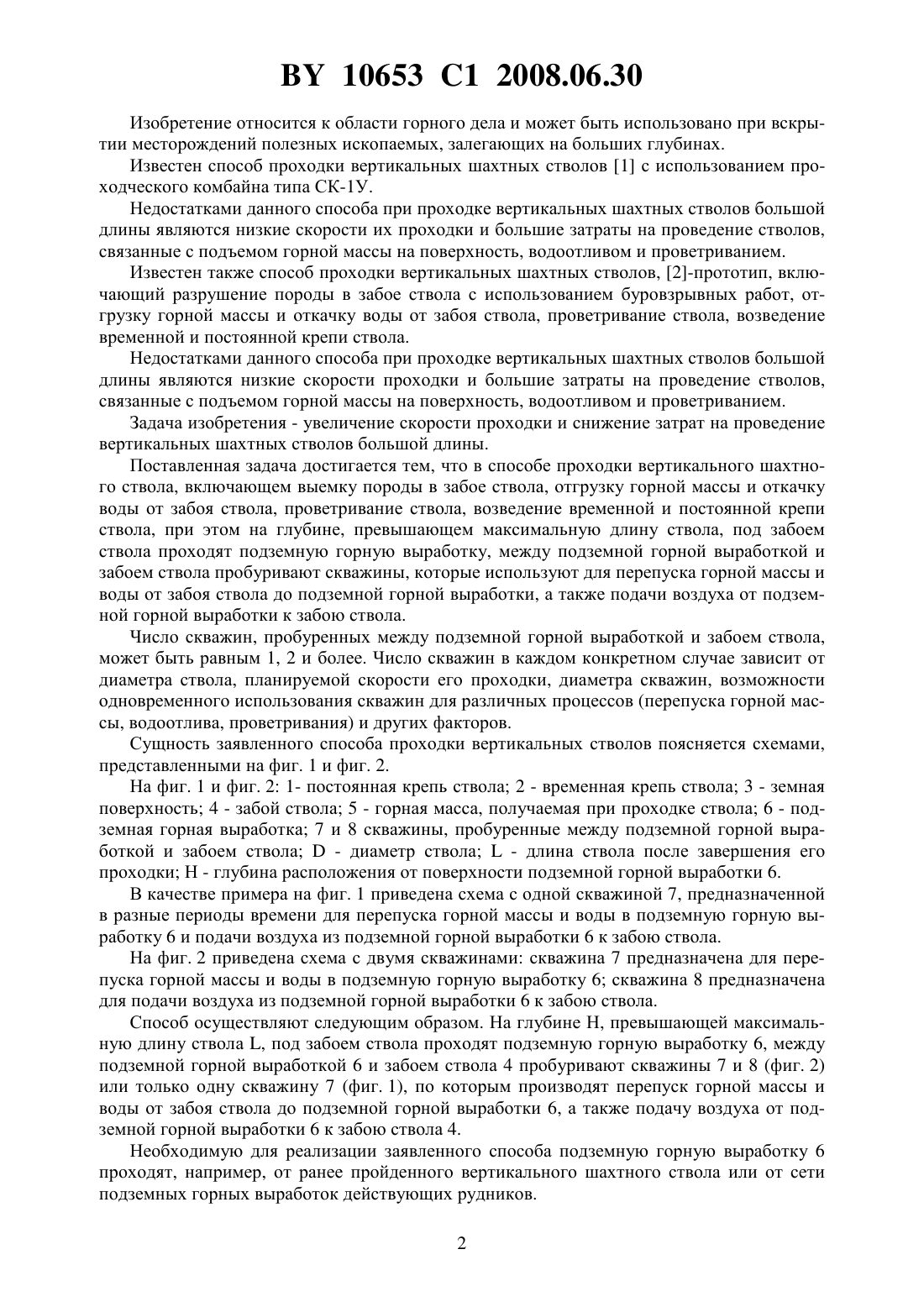

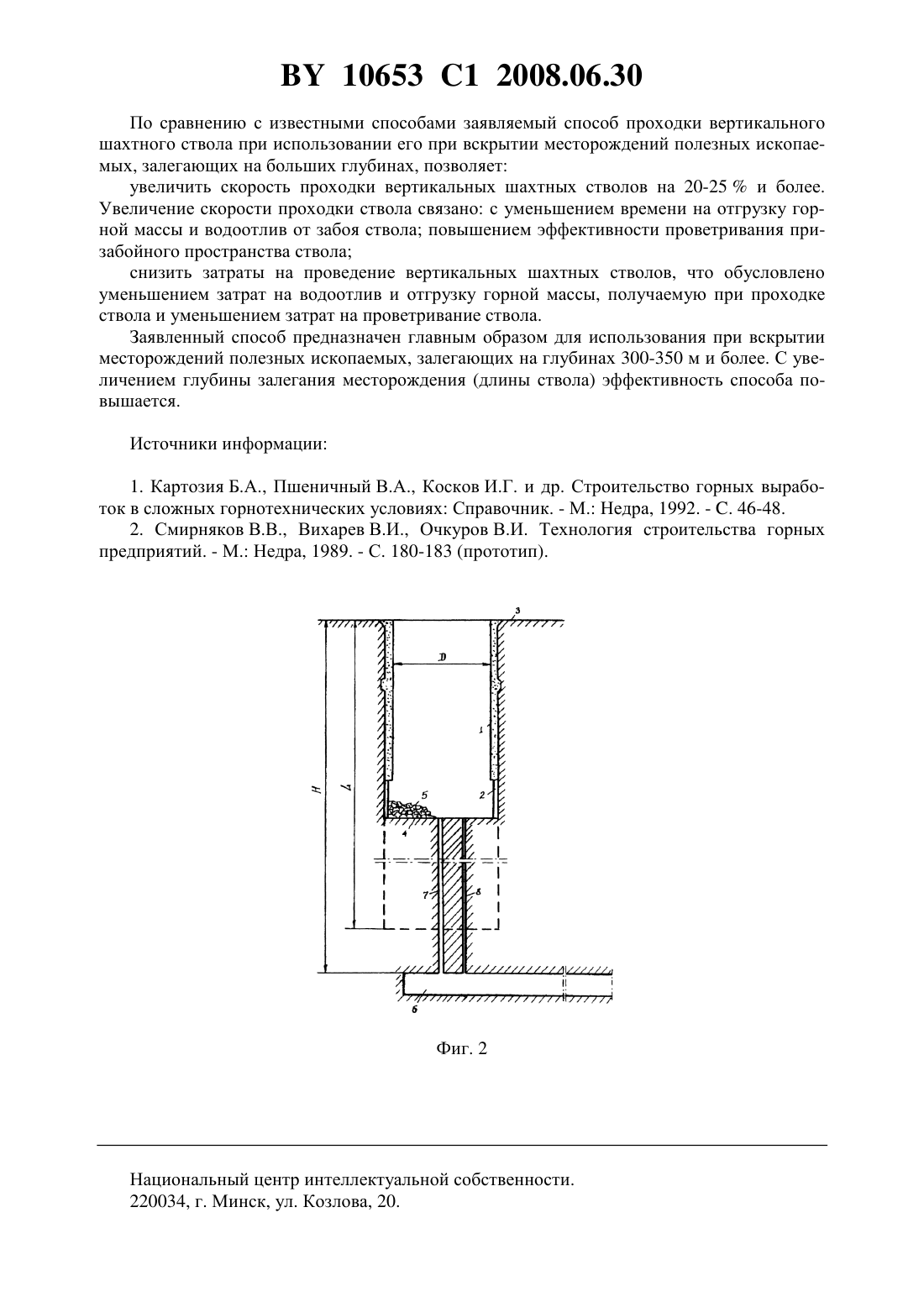

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СПОСОБ ПРОХОДКИ ВЕРТИКАЛЬНОГО ШАХТНОГО СТВОЛА(71) Заявитель Открытое акционерное общество БелгорхимпромЗубов Владимир Павлович(72) Авторы Смычник Анатолий ДаниловичЗубов Владимир ПавловичБашура Андрей Николаевич(73) Патентообладатель Открытое акционерное общество Белгорхимпром Зубов Владимир Павлович(56) Очкуров В.И. Технология строительства горных предприятий. - Москва Недра, 1989. - С. 180-183.1767184 А 1, 1992.2112880 С 1, 1998.(57) Способ проходки вертикального шахтного ствола, включающий выемку породы в забое ствола, отгрузку горной массы и откачку воды от забоя ствола, проветривание ствола,возведение временной и постоянной крепи ствола, отличающийся тем, что производят перепуск горной массы и воды от забоя ствола, а также подачу воздуха к забою ствола по скважинам, которые пробуривают под забоем ствола между забоем ствола и подземной горной выработкой, проведенной на глубине, превышающей максимальную длину ствола. 10653 1 2008.06.30 Изобретение относится к области горного дела и может быть использовано при вскрытии месторождений полезных ископаемых, залегающих на больших глубинах. Известен способ проходки вертикальных шахтных стволов 1 с использованием проходческого комбайна типа СК-1 У. Недостатками данного способа при проходке вертикальных шахтных стволов большой длины являются низкие скорости их проходки и большие затраты на проведение стволов,связанные с подъемом горной массы на поверхность, водоотливом и проветриванием. Известен также способ проходки вертикальных шахтных стволов, 2-прототип, включающий разрушение породы в забое ствола с использованием буровзрывных работ, отгрузку горной массы и откачку воды от забоя ствола, проветривание ствола, возведение временной и постоянной крепи ствола. Недостатками данного способа при проходке вертикальных шахтных стволов большой длины являются низкие скорости проходки и большие затраты на проведение стволов,связанные с подъемом горной массы на поверхность, водоотливом и проветриванием. Задача изобретения - увеличение скорости проходки и снижение затрат на проведение вертикальных шахтных стволов большой длины. Поставленная задача достигается тем, что в способе проходки вертикального шахтного ствола, включающем выемку породы в забое ствола, отгрузку горной массы и откачку воды от забоя ствола, проветривание ствола, возведение временной и постоянной крепи ствола, при этом на глубине, превышающем максимальную длину ствола, под забоем ствола проходят подземную горную выработку, между подземной горной выработкой и забоем ствола пробуривают скважины, которые используют для перепуска горной массы и воды от забоя ствола до подземной горной выработки, а также подачи воздуха от подземной горной выработки к забою ствола. Число скважин, пробуренных между подземной горной выработкой и забоем ствола,может быть равным 1, 2 и более. Число скважин в каждом конкретном случае зависит от диаметра ствола, планируемой скорости его проходки, диаметра скважин, возможности одновременного использования скважин для различных процессов (перепуска горной массы, водоотлива, проветривания) и других факторов. Сущность заявленного способа проходки вертикальных стволов поясняется схемами,представленными на фиг. 1 и фиг. 2. На фиг. 1 и фиг. 2 1- постоянная крепь ствола 2 - временная крепь ствола 3 - земная поверхность 4 - забой ствола 5 - горная масса, получаемая при проходке ствола 6 - подземная горная выработка 7 и 8 скважины, пробуренные между подземной горной выработкой и забоем ствола- диаметр ствола- длина ствола после завершения его проходки Н - глубина расположения от поверхности подземной горной выработки 6. В качестве примера на фиг. 1 приведена схема с одной скважиной 7, предназначенной в разные периоды времени для перепуска горной массы и воды в подземную горную выработку 6 и подачи воздуха из подземной горной выработки 6 к забою ствола. На фиг. 2 приведена схема с двумя скважинами скважина 7 предназначена для перепуска горной массы и воды в подземную горную выработку 6 скважина 8 предназначена для подачи воздуха из подземной горной выработки 6 к забою ствола. Способ осуществляют следующим образом. На глубине Н, превышающей максимальную длину ствола , под забоем ствола проходят подземную горную выработку 6, между подземной горной выработкой 6 и забоем ствола 4 пробуривают скважины 7 и 8 (фиг. 2) или только одну скважину 7 (фиг. 1), по которым производят перепуск горной массы и воды от забоя ствола до подземной горной выработки 6, а также подачу воздуха от подземной горной выработки 6 к забою ствола 4. Необходимую для реализации заявленного способа подземную горную выработку 6 проходят, например, от ранее пройденного вертикального шахтного ствола или от сети подземных горных выработок действующих рудников. 2 10653 1 2008.06.30 По сравнению с известными способами заявляемый способ проходки вертикального шахтного ствола при использовании его при вскрытии месторождений полезных ископаемых, залегающих на больших глубинах, позволяет увеличить скорость проходки вертикальных шахтных стволов на 20-25 и более. Увеличение скорости проходки ствола связано с уменьшением времени на отгрузку горной массы и водоотлив от забоя ствола повышением эффективности проветривания призабойного пространства ствола снизить затраты на проведение вертикальных шахтных стволов, что обусловлено уменьшением затрат на водоотлив и отгрузку горной массы, получаемую при проходке ствола и уменьшением затрат на проветривание ствола. Заявленный способ предназначен главным образом для использования при вскрытии месторождений полезных ископаемых, залегающих на глубинах 300-350 м и более. С увеличением глубины залегания месторождения (длины ствола) эффективность способа повышается. Источники информации 1. Картозия Б.А., Пшеничный В.А., Косков И.Г. и др. Строительство горных выработок в сложных горнотехнических условиях Справочник. - М. Недра, 1992. - . 46-48. 2. Смирняков В.В., Вихарев В.И., Очкуров В.И. Технология строительства горных предприятий. - М. Недра, 1989. - С. 180-183 (прототип). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
