Устройство для доставки горной массы из лавы

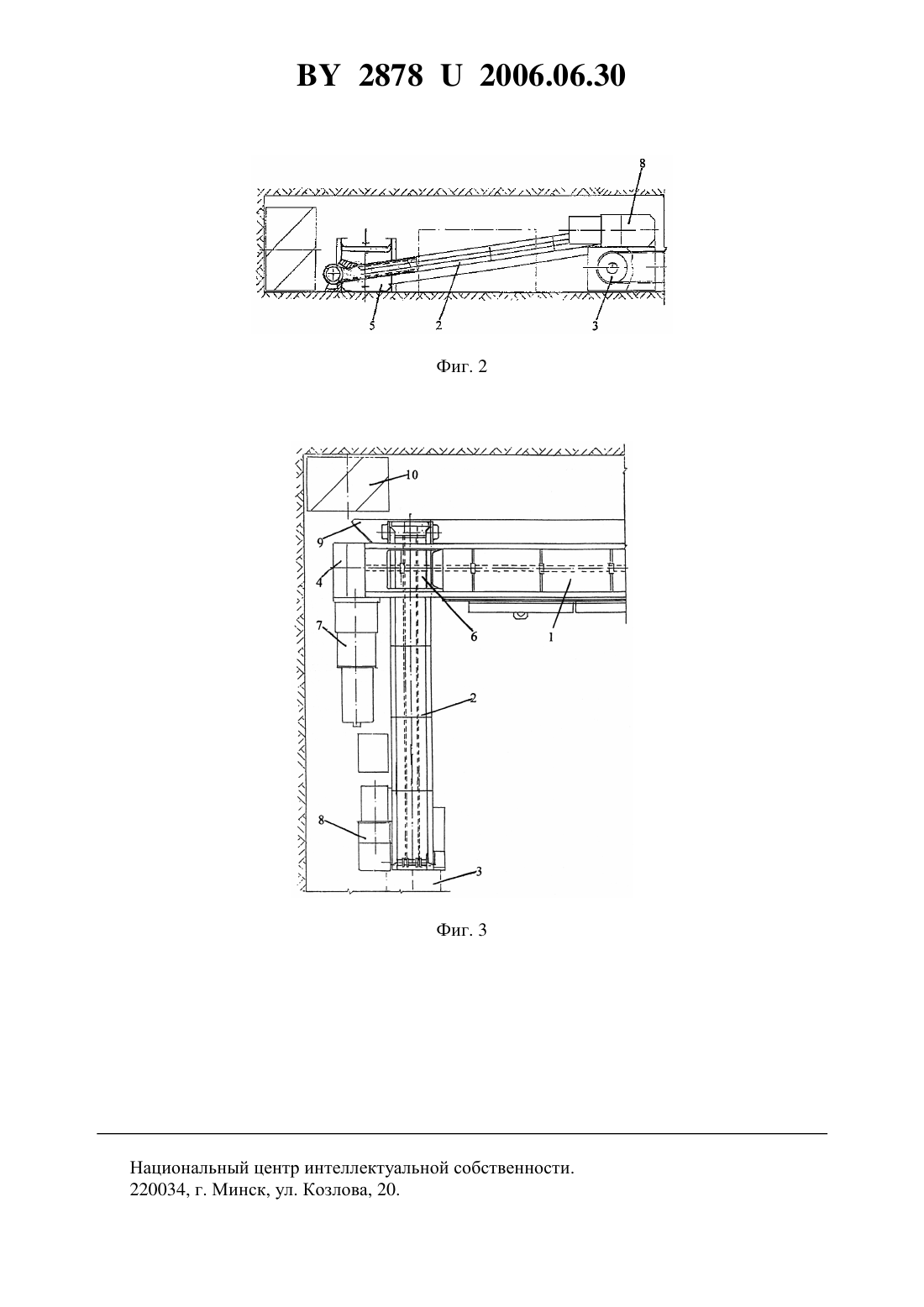

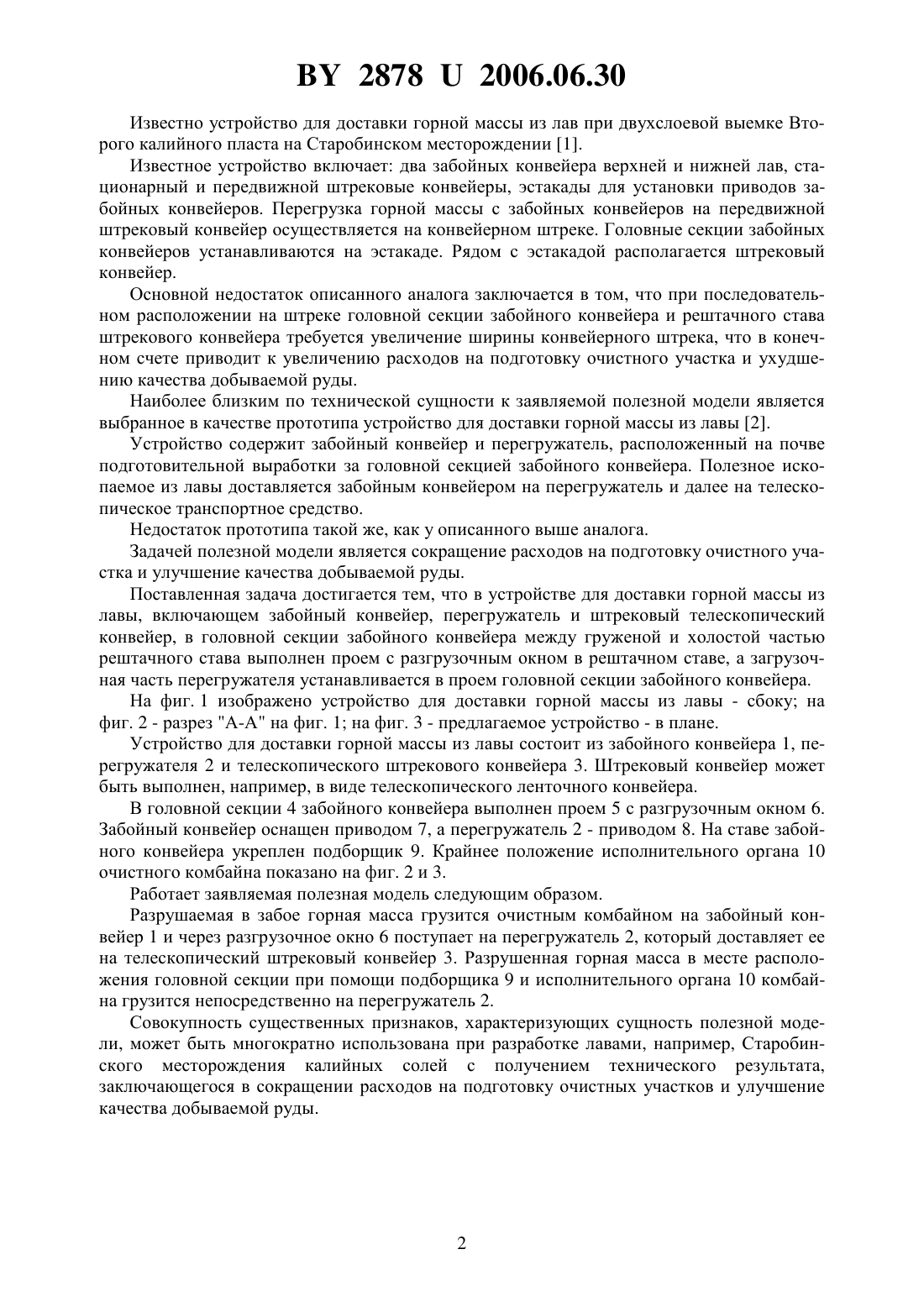

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ДОСТАВКИ ГОРНОЙ МАССЫ ИЗ ЛАВЫ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Смычник Анатолий Данилович Морев Аркадий Борисович Башура Андрей Николаевич(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Устройство для доставки горной массы из лавы, включающее забойный конвейер, перегружатель и штрековый телескопический конвейер, отличающееся тем, что в головной секции забойного конвейера между груженой и холостой частью рештачного става выполнен проем с разгрузочным окном в рештачном ставе, а загрузочная часть перегружателя устанавливается в проем головной секции забойного конвейера.(56) 1. Смычник А.Д., Морев А.Б. Технология и механизация горных работ на калийных рудниках Беларуси. - Мн. УП Технопринт, 2002. - С. 103, 105. 2. Комплексная механизация и автоматизация очистных работ в угольных шахтах / Под ред. Д.Ф. Братченко. - М. Недра, 1977. - С. 127 (прототип). Фиг. 1 Полезная модель относится к горной промышленности и может быть использована при разработке длинными очистными забоями пластов полезных ископаемых, например,при разработке Старобинского месторождения калийных солей. 28782006.06.30 Известно устройство для доставки горной массы из лав при двухслоевой выемке Второго калийного пласта на Старобинском месторождении 1. Известное устройство включает два забойных конвейера верхней и нижней лав, стационарный и передвижной штрековые конвейеры, эстакады для установки приводов забойных конвейеров. Перегрузка горной массы с забойных конвейеров на передвижной штрековый конвейер осуществляется на конвейерном штреке. Головные секции забойных конвейеров устанавливаются на эстакаде. Рядом с эстакадой располагается штрековый конвейер. Основной недостаток описанного аналога заключается в том, что при последовательном расположении на штреке головной секции забойного конвейера и рештачного става штрекового конвейера требуется увеличение ширины конвейерного штрека, что в конечном счете приводит к увеличению расходов на подготовку очистного участка и ухудшению качества добываемой руды. Наиболее близким по технической сущности к заявляемой полезной модели является выбранное в качестве прототипа устройство для доставки горной массы из лавы 2. Устройство содержит забойный конвейер и перегружатель, расположенный на почве подготовительной выработки за головной секцией забойного конвейера. Полезное ископаемое из лавы доставляется забойным конвейером на перегружатель и далее на телескопическое транспортное средство. Недостаток прототипа такой же, как у описанного выше аналога. Задачей полезной модели является сокращение расходов на подготовку очистного участка и улучшение качества добываемой руды. Поставленная задача достигается тем, что в устройстве для доставки горной массы из лавы, включающем забойный конвейер, перегружатель и штрековый телескопический конвейер, в головной секции забойного конвейера между груженой и холостой частью рештачного става выполнен проем с разгрузочным окном в рештачном ставе, а загрузочная часть перегружателя устанавливается в проем головной секции забойного конвейера. На фиг. 1 изображено устройство для доставки горной массы из лавы - сбоку на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - предлагаемое устройство - в плане. Устройство для доставки горной массы из лавы состоит из забойного конвейера 1, перегружателя 2 и телескопического штрекового конвейера 3. Штрековый конвейер может быть выполнен, например, в виде телескопического ленточного конвейера. В головной секции 4 забойного конвейера выполнен проем 5 с разгрузочным окном 6. Забойный конвейер оснащен приводом 7, а перегружатель 2 - приводом 8. На ставе забойного конвейера укреплен подборщик 9. Крайнее положение исполнительного органа 10 очистного комбайна показано на фиг. 2 и 3. Работает заявляемая полезная модель следующим образом. Разрушаемая в забое горная масса грузится очистным комбайном на забойный конвейер 1 и через разгрузочное окно 6 поступает на перегружатель 2, который доставляет ее на телескопический штрековый конвейер 3. Разрушенная горная масса в месте расположения головной секции при помощи подборщика 9 и исполнительного органа 10 комбайна грузится непосредственно на перегружатель 2. Совокупность существенных признаков, характеризующих сущность полезной модели, может быть многократно использована при разработке лавами, например, Старобинского месторождения калийных солей с получением технического результата,заключающегося в сокращении расходов на подготовку очистных участков и улучшение качества добываемой руды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
