Комбинированное почвообрабатывающее орудие

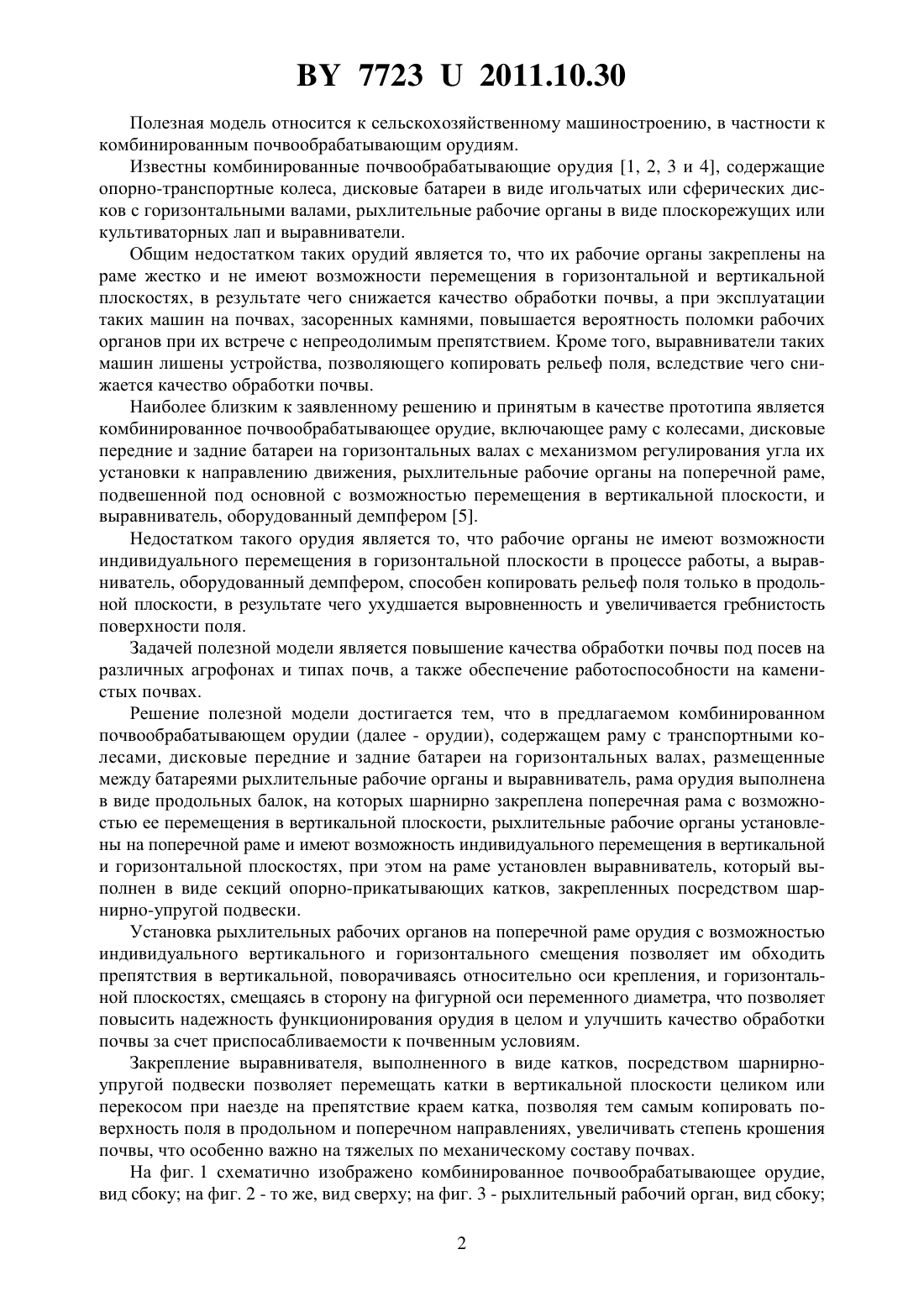

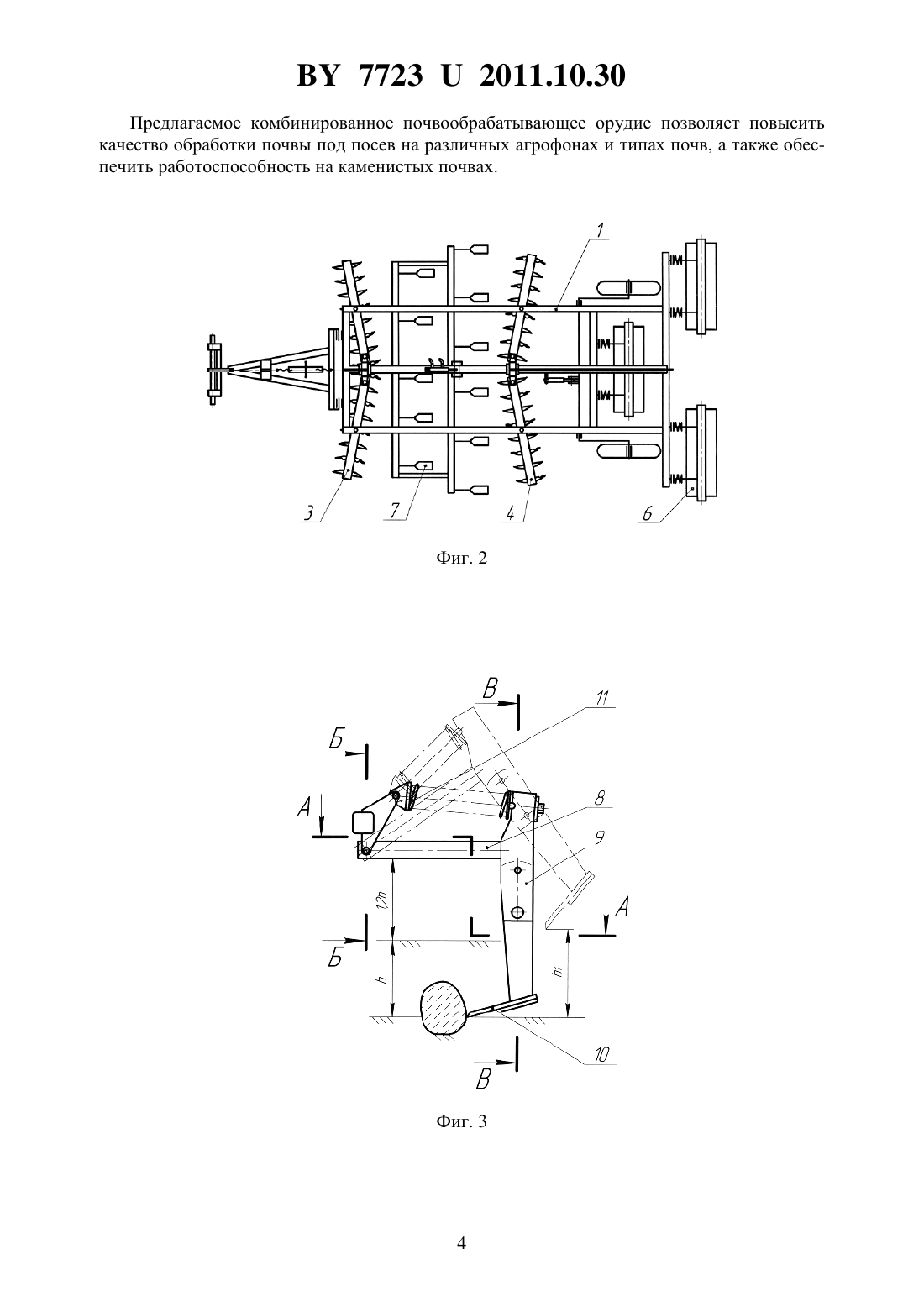

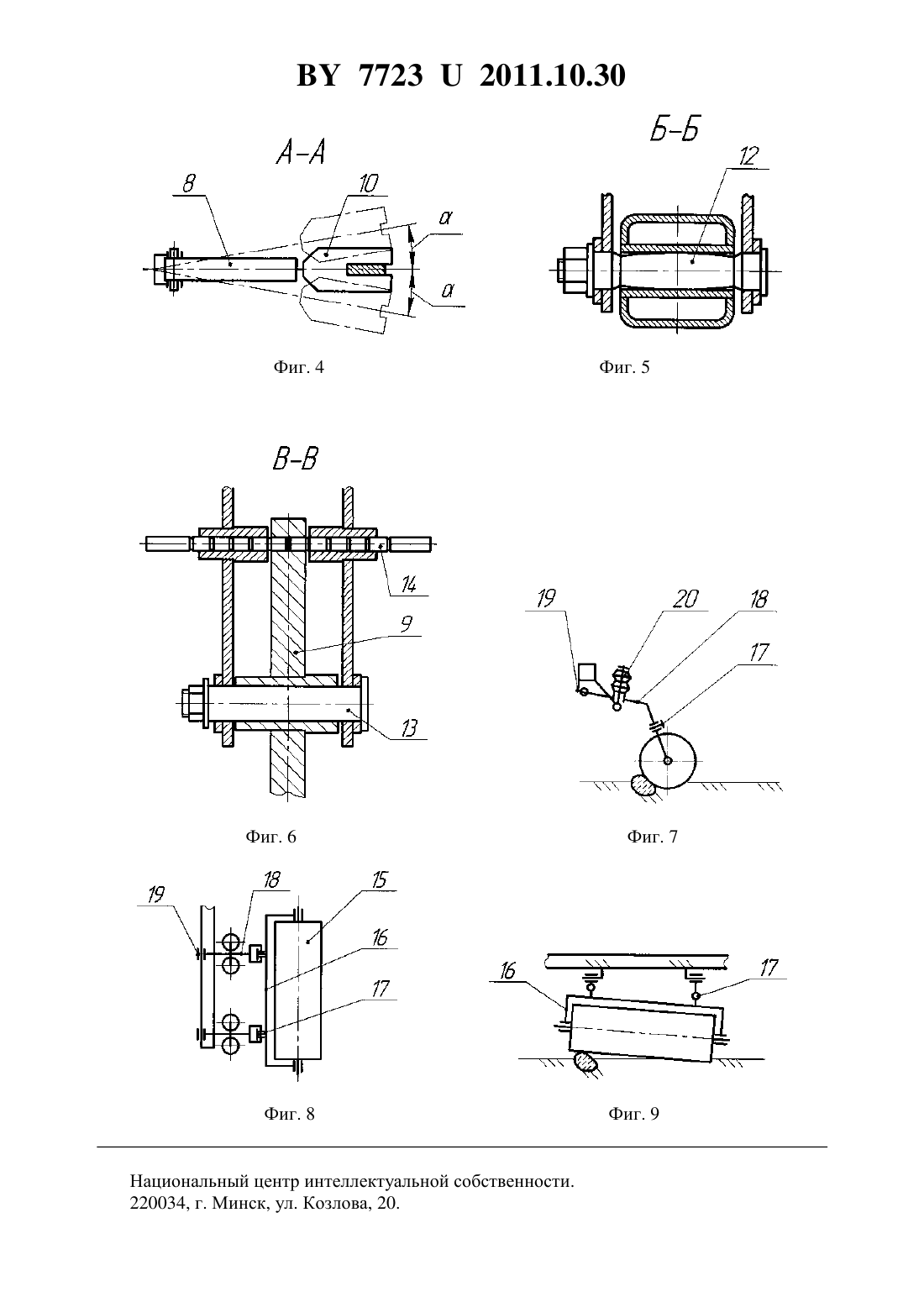

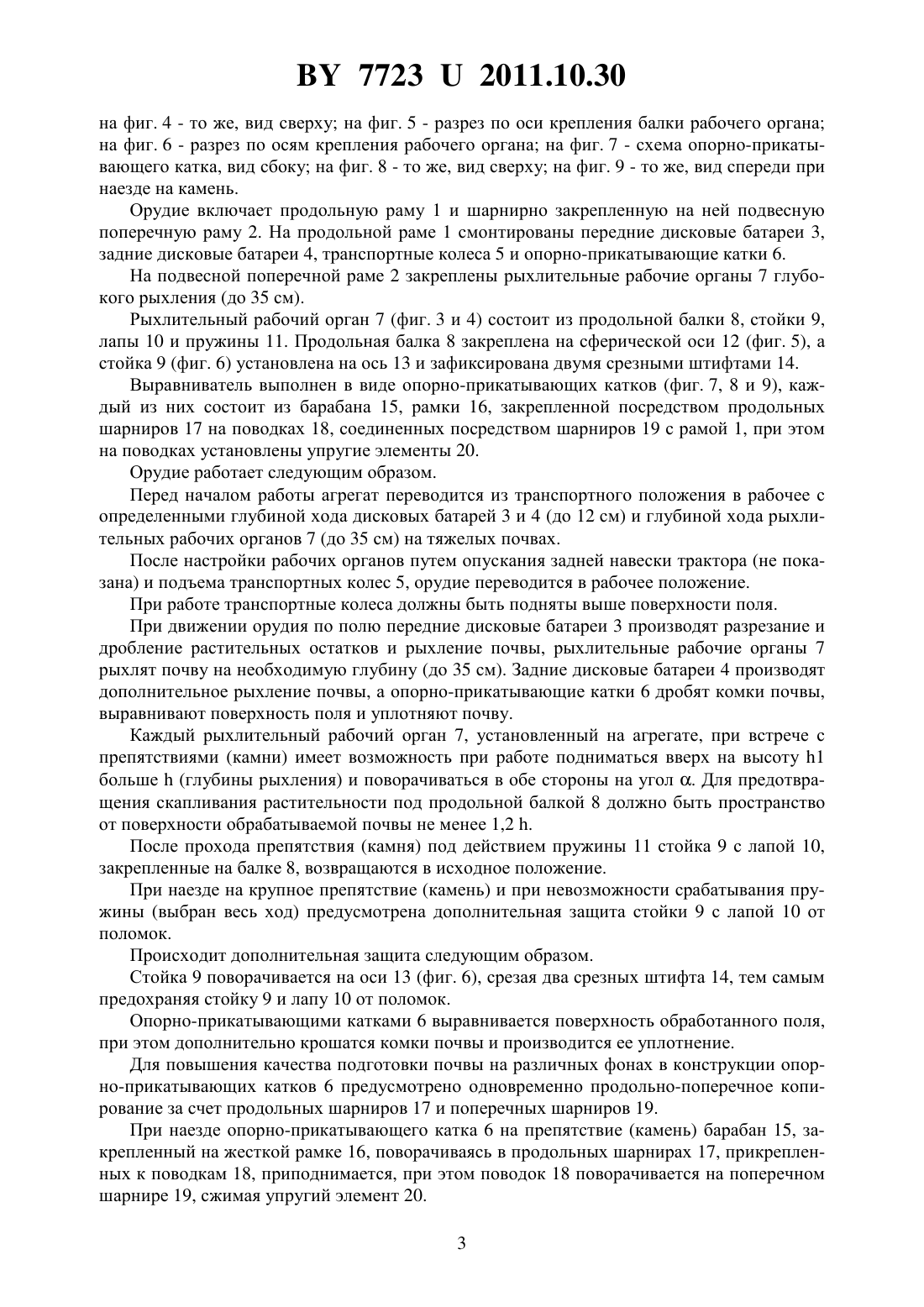

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепшкин Николай Данилович Федорович Иван Иванович Юрин Антон Николаевич Стасюкевич Николай Николаевич Высоцкая Наталия Станиславовна(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Комбинированное почвообрабатывающее орудие, включающее раму с колесами, дисковые передние и задние батареи на горизонтальных валах, рыхлительные органы и выравниватель, отличающееся тем, что на поперечной раме шарнирно установлены рыхлительные рабочие органы глубокого рыхления с возможностью индивидуального перемещения каждого из них в вертикальной плоскости и в горизонтальной плоскости в обе стороны относительно вертикальной плоскости, проходящей через ось рабочего органа,при этом выравниватель выполнен в виде опорно-прикатывающих катков, закрепленных на поводках с возможностью одновременного продольного и поперечного копирования. 77232011.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к комбинированным почвообрабатывающим орудиям. Известны комбинированные почвообрабатывающие орудия 1, 2, 3 и 4, содержащие опорно-транспортные колеса, дисковые батареи в виде игольчатых или сферических дисков с горизонтальными валами, рыхлительные рабочие органы в виде плоскорежущих или культиваторных лап и выравниватели. Общим недостатком таких орудий является то, что их рабочие органы закреплены на раме жестко и не имеют возможности перемещения в горизонтальной и вертикальной плоскостях, в результате чего снижается качество обработки почвы, а при эксплуатации таких машин на почвах, засоренных камнями, повышается вероятность поломки рабочих органов при их встрече с непреодолимым препятствием. Кроме того, выравниватели таких машин лишены устройства, позволяющего копировать рельеф поля, вследствие чего снижается качество обработки почвы. Наиболее близким к заявленному решению и принятым в качестве прототипа является комбинированное почвообрабатывающее орудие, включающее раму с колесами, дисковые передние и задние батареи на горизонтальных валах с механизмом регулирования угла их установки к направлению движения, рыхлительные рабочие органы на поперечной раме,подвешенной под основной с возможностью перемещения в вертикальной плоскости, и выравниватель, оборудованный демпфером 5. Недостатком такого орудия является то, что рабочие органы не имеют возможности индивидуального перемещения в горизонтальной плоскости в процессе работы, а выравниватель, оборудованный демпфером, способен копировать рельеф поля только в продольной плоскости, в результате чего ухудшается выровненность и увеличивается гребнистость поверхности поля. Задачей полезной модели является повышение качества обработки почвы под посев на различных агрофонах и типах почв, а также обеспечение работоспособности на каменистых почвах. Решение полезной модели достигается тем, что в предлагаемом комбинированном почвообрабатывающем орудии (далее - орудии), содержащем раму с транспортными колесами, дисковые передние и задние батареи на горизонтальных валах, размещенные между батареями рыхлительные рабочие органы и выравниватель, рама орудия выполнена в виде продольных балок, на которых шарнирно закреплена поперечная рама с возможностью ее перемещения в вертикальной плоскости, рыхлительные рабочие органы установлены на поперечной раме и имеют возможность индивидуального перемещения в вертикальной и горизонтальной плоскостях, при этом на раме установлен выравниватель, который выполнен в виде секций опорно-прикатывающих катков, закрепленных посредством шарнирно-упругой подвески. Установка рыхлительных рабочих органов на поперечной раме орудия с возможностью индивидуального вертикального и горизонтального смещения позволяет им обходить препятствия в вертикальной, поворачиваясь относительно оси крепления, и горизонтальной плоскостях, смещаясь в сторону на фигурной оси переменного диаметра, что позволяет повысить надежность функционирования орудия в целом и улучшить качество обработки почвы за счет приспосабливаемости к почвенным условиям. Закрепление выравнивателя, выполненного в виде катков, посредством шарнирноупругой подвески позволяет перемещать катки в вертикальной плоскости целиком или перекосом при наезде на препятствие краем катка, позволяя тем самым копировать поверхность поля в продольном и поперечном направлениях, увеличивать степень крошения почвы, что особенно важно на тяжелых по механическому составу почвах. На фиг. 1 схематично изображено комбинированное почвообрабатывающее орудие,вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - рыхлительный рабочий орган, вид сбоку 2 77232011.10.30 на фиг. 4 - то же, вид сверху на фиг. 5 - разрез по оси крепления балки рабочегооргана на фиг. 6 - разрез по осям крепления рабочего органа на фиг. 7 - схема опорно-прикатывающего катка, вид сбоку на фиг. 8 - то же, вид сверху на фиг. 9 - то же, вид спереди при наезде на камень. Орудие включает продольную раму 1 и шарнирно закрепленную на ней подвесную поперечную раму 2. На продольной раме 1 смонтированы передние дисковые батареи 3,задние дисковые батареи 4, транспортные колеса 5 и опорно-прикатывающие катки 6. На подвесной поперечной раме 2 закреплены рыхлительные рабочие органы 7 глубокого рыхления (до 35 см). Рыхлительный рабочий орган 7 (фиг. 3 и 4) состоит из продольной балки 8, стойки 9,лапы 10 и пружины 11. Продольная балка 8 закреплена на сферической оси 12 (фиг. 5), а стойка 9 (фиг. 6) установлена на ось 13 и зафиксирована двумя срезными штифтами 14. Выравниватель выполнен в виде опорно-прикатывающих катков (фиг. 7, 8 и 9), каждый из них состоит из барабана 15, рамки 16, закрепленной посредством продольных шарниров 17 на поводках 18, соединенных посредством шарниров 19 с рамой 1, при этом на поводках установлены упругие элементы 20. Орудие работает следующим образом. Перед началом работы агрегат переводится из транспортного положения в рабочее с определенными глубиной хода дисковых батарей 3 и 4 (до 12 см) и глубиной хода рыхлительных рабочих органов 7 (до 35 см) на тяжелых почвах. После настройки рабочих органов путем опускания задней навески трактора (не показана) и подъема транспортных колес 5, орудие переводится в рабочее положение. При работе транспортные колеса должны быть подняты выше поверхности поля. При движении орудия по полю передние дисковые батареи 3 производят разрезание и дробление растительных остатков и рыхление почвы, рыхлительные рабочие органы 7 рыхлят почву на необходимую глубину (до 35 см). Задние дисковые батареи 4 производят дополнительное рыхление почвы, а опорно-прикатывающие катки 6 дробят комки почвы,выравнивают поверхность поля и уплотняют почву. Каждый рыхлительный рабочий орган 7, установленный на агрегате, при встрече с препятствиями (камни) имеет возможность при работе подниматься вверх на высоту 1 больше(глубины рыхления) и поворачиваться в обе стороны на угол . Для предотвращения скапливания растительности под продольной балкой 8 должно быть пространство от поверхности обрабатываемой почвы не менее 1,2 . После прохода препятствия (камня) под действием пружины 11 стойка 9 с лапой 10,закрепленные на балке 8, возвращаются в исходное положение. При наезде на крупное препятствие (камень) и при невозможности срабатывания пружины (выбран весь ход) предусмотрена дополнительная защита стойки 9 с лапой 10 от поломок. Происходит дополнительная защита следующим образом. Стойка 9 поворачивается на оси 13 (фиг. 6), срезая два срезных штифта 14, тем самым предохраняя стойку 9 и лапу 10 от поломок. Опорно-прикатывающими катками 6 выравнивается поверхность обработанного поля,при этом дополнительно крошатся комки почвы и производится ее уплотнение. Для повышения качества подготовки почвы на различных фонах в конструкции опорно-прикатывающих катков 6 предусмотрено одновременно продольно-поперечное копирование за счет продольных шарниров 17 и поперечных шарниров 19. При наезде опорно-прикатывающего катка 6 на препятствие (камень) барабан 15, закрепленный на жесткой рамке 16, поворачиваясь в продольных шарнирах 17, прикрепленных к поводкам 18, приподнимается, при этом поводок 18 поворачивается на поперечном шарнире 19, сжимая упругий элемент 20. 3 77232011.10.30 Предлагаемое комбинированное почвообрабатывающее орудие позволяет повысить качество обработки почвы под посев на различных агрофонах и типах почв, а также обеспечить работоспособность на каменистых почвах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
