Комбинированное почвообрабатывающее орудие

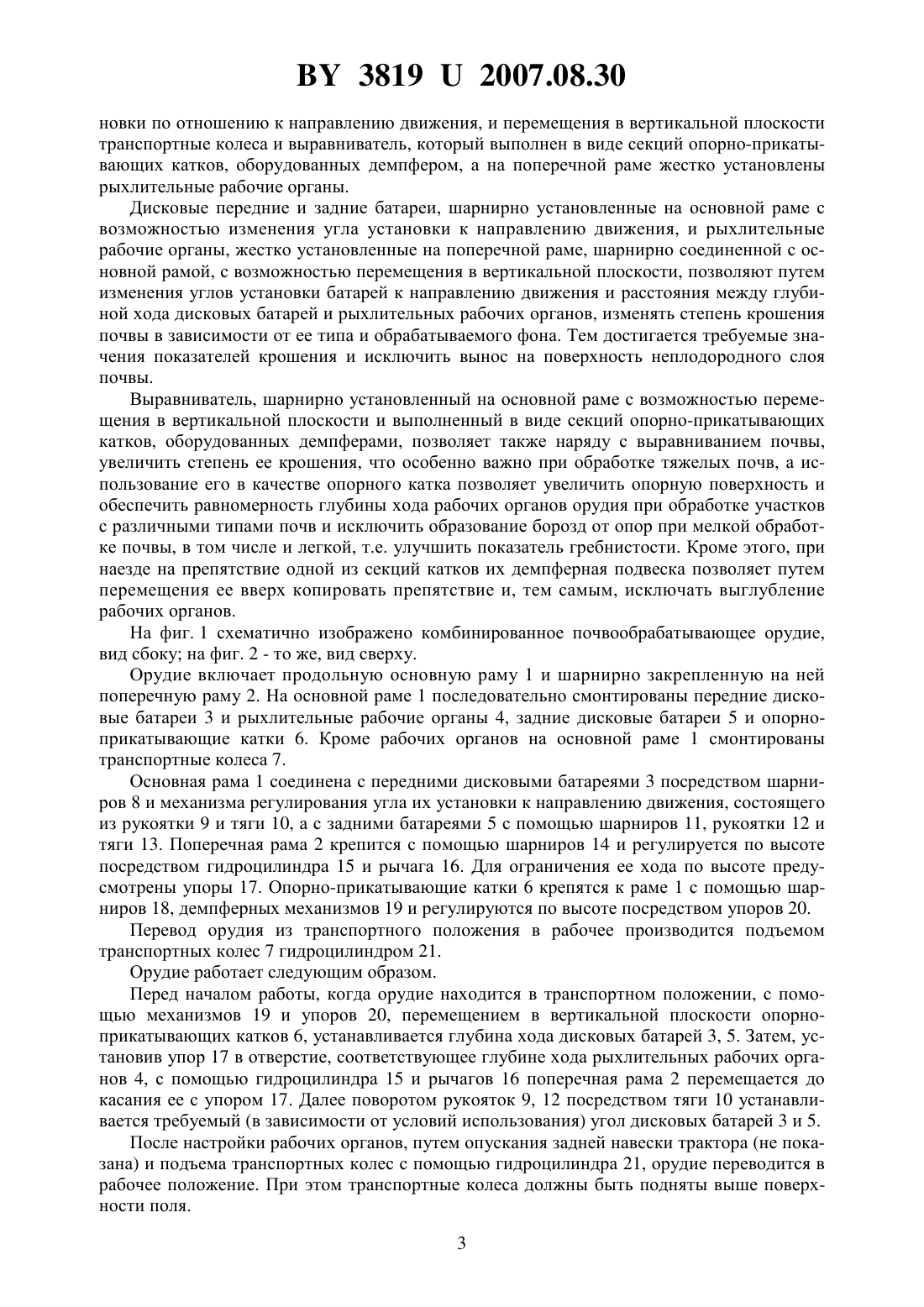

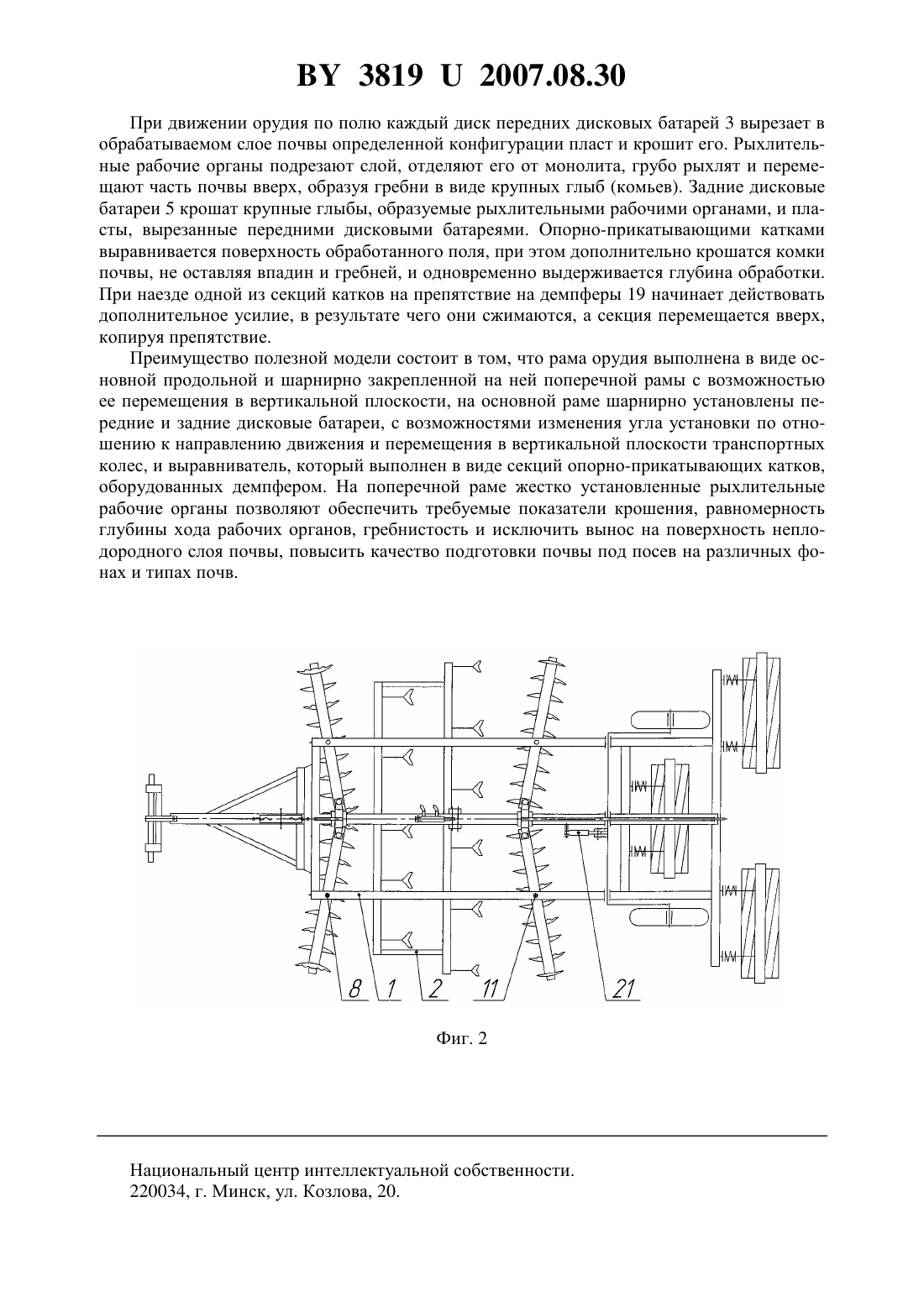

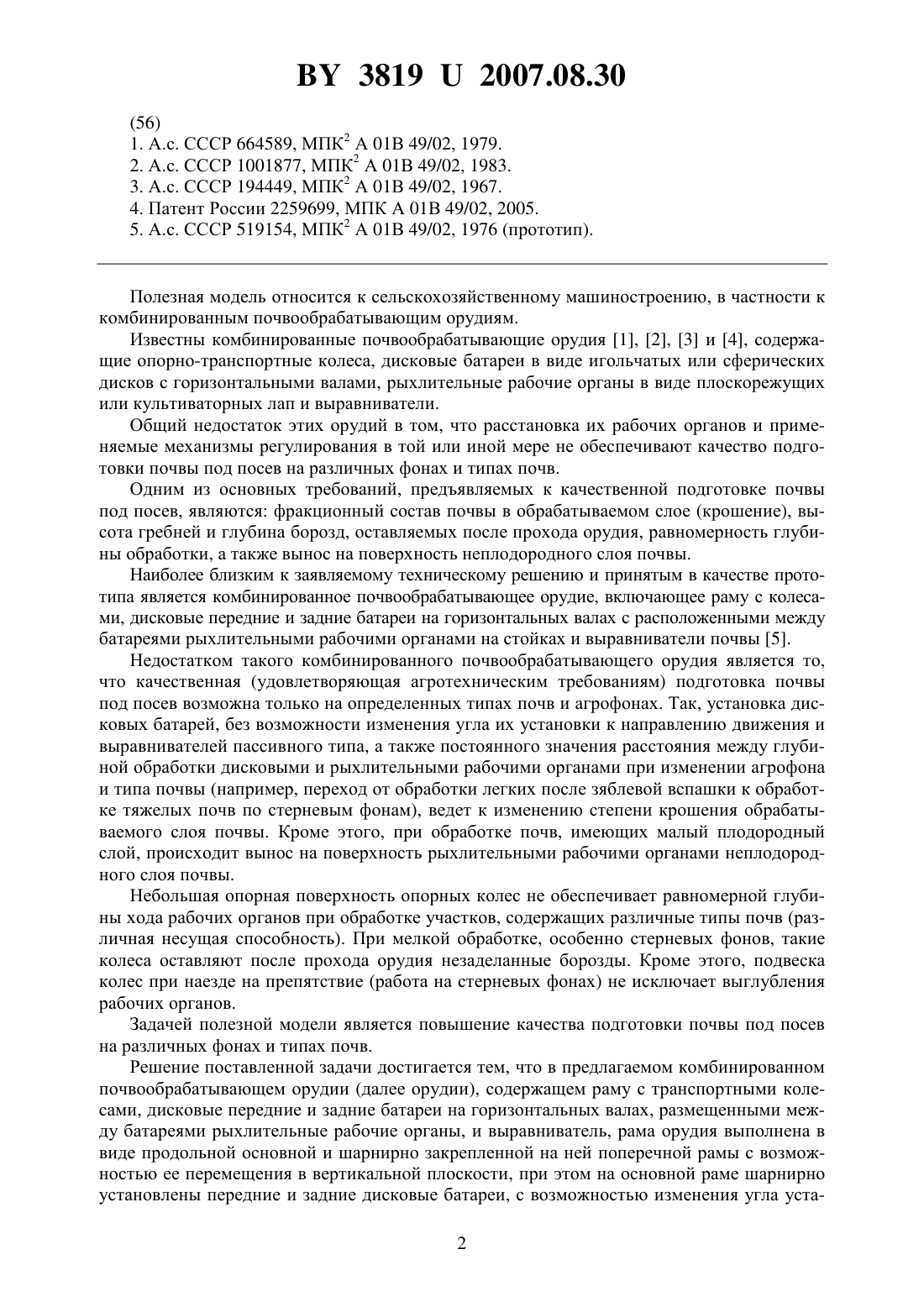

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Точицкий Александр Антонович Лепешкин Николай Данилович Федорович Иван Иванович Старосотников Сергей Васильевич Лойко Сергей Федорович Юрин Антон Николаевич Дягель Николай Николаевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Комбинированное почвообрабатывающее орудие, включающее раму с колесами, дисковые передние и задние батареи на горизонтальных валах, размещенные между батареями рыхлительные рабочие органы и выравниватель, отличающееся тем, что рама выполнена в виде основной продольной и шарнирно закрепленной на ней поперечной рамы с возможностью ее перемещения в вертикальной плоскости, при этом на основной раме шарнирно установлены передние и задние дисковые батареи, с возможностью изменения угла установки по отношению к направлению движения и перемещения в вертикальной плоскости, транспортные колеса и выравниватель, который выполнен в виде секций опорноприкатывающих катков, оборудованных демпфером, а на поперечной раме жестко установлены рыхлительные рабочие органы.(56) 1. А.с. СССР 664589, МПК 2 А 01 В 49/02, 1979. 2. А.с. СССР 1001877, МПК 2 А 01 В 49/02, 1983. 3. А.с. СССР 194449, МПК 2 А 01 В 49/02, 1967. 4. Патент России 2259699, МПК А 01 В 49/02, 2005. 5. А.с. СССР 519154, МПК 2 А 01 В 49/02, 1976 (прототип). Полезная модель относится к сельскохозяйственному машиностроению, в частности к комбинированным почвообрабатывающим орудиям. Известны комбинированные почвообрабатывающие орудия 1, 2, 3 и 4, содержащие опорно-транспортные колеса, дисковые батареи в виде игольчатых или сферических дисков с горизонтальными валами, рыхлительные рабочие органы в виде плоскорежущих или культиваторных лап и выравниватели. Общий недостаток этих орудий в том, что расстановка их рабочих органов и применяемые механизмы регулирования в той или иной мере не обеспечивают качество подготовки почвы под посев на различных фонах и типах почв. Одним из основных требований, предъявляемых к качественной подготовке почвы под посев, являются фракционный состав почвы в обрабатываемом слое (крошение), высота гребней и глубина борозд, оставляемых после прохода орудия, равномерность глубины обработки, а также вынос на поверхность неплодородного слоя почвы. Наиболее близким к заявляемому техническому решению и принятым в качестве прототипа является комбинированное почвообрабатывающее орудие, включающее раму с колесами, дисковые передние и задние батареи на горизонтальных валах с расположенными между батареями рыхлительными рабочими органами на стойках и выравниватели почвы 5. Недостатком такого комбинированного почвообрабатывающего орудия является то,что качественная (удовлетворяющая агротехническим требованиям) подготовка почвы под посев возможна только на определенных типах почв и агрофонах. Так, установка дисковых батарей, без возможности изменения угла их установки к направлению движения и выравнивателей пассивного типа, а также постоянного значения расстояния между глубиной обработки дисковыми и рыхлительными рабочими органами при изменении агрофона и типа почвы (например, переход от обработки легких после зяблевой вспашки к обработке тяжелых почв по стерневым фонам), ведет к изменению степени крошения обрабатываемого слоя почвы. Кроме этого, при обработке почв, имеющих малый плодородный слой, происходит вынос на поверхность рыхлительными рабочими органами неплодородного слоя почвы. Небольшая опорная поверхность опорных колес не обеспечивает равномерной глубины хода рабочих органов при обработке участков, содержащих различные типы почв (различная несущая способность). При мелкой обработке, особенно стерневых фонов, такие колеса оставляют после прохода орудия незаделанные борозды. Кроме этого, подвеска колес при наезде на препятствие (работа на стерневых фонах) не исключает выглубления рабочих органов. Задачей полезной модели является повышение качества подготовки почвы под посев на различных фонах и типах почв. Решение поставленной задачи достигается тем, что в предлагаемом комбинированном почвообрабатывающем орудии (далее орудии), содержащем раму с транспортными колесами, дисковые передние и задние батареи на горизонтальных валах, размещенными между батареями рыхлительные рабочие органы, и выравниватель, рама орудия выполнена в виде продольной основной и шарнирно закрепленной на ней поперечной рамы с возможностью ее перемещения в вертикальной плоскости, при этом на основной раме шарнирно установлены передние и задние дисковые батареи, с возможностью изменения угла уста 2 38192007.08.30 новки по отношению к направлению движения, и перемещения в вертикальной плоскости транспортные колеса и выравниватель, который выполнен в виде секций опорно-прикатывающих катков, оборудованных демпфером, а на поперечной раме жестко установлены рыхлительные рабочие органы. Дисковые передние и задние батареи, шарнирно установленные на основной раме с возможностью изменения угла установки к направлению движения, и рыхлительные рабочие органы, жестко установленные на поперечной раме, шарнирно соединенной с основной рамой, с возможностью перемещения в вертикальной плоскости, позволяют путем изменения углов установки батарей к направлению движения и расстояния между глубиной хода дисковых батарей и рыхлительных рабочих органов, изменять степень крошения почвы в зависимости от ее типа и обрабатываемого фона. Тем достигается требуемые значения показателей крошения и исключить вынос на поверхность неплодородного слоя почвы. Выравниватель, шарнирно установленный на основной раме с возможностью перемещения в вертикальной плоскости и выполненный в виде секций опорно-прикатывающих катков, оборудованных демпферами, позволяет также наряду с выравниванием почвы,увеличить степень ее крошения, что особенно важно при обработке тяжелых почв, а использование его в качестве опорного катка позволяет увеличить опорную поверхность и обеспечить равномерность глубины хода рабочих органов орудия при обработке участков с различными типами почв и исключить образование борозд от опор при мелкой обработке почвы, в том числе и легкой, т.е. улучшить показатель гребнистости. Кроме этого, при наезде на препятствие одной из секций катков их демпферная подвеска позволяет путем перемещения ее вверх копировать препятствие и, тем самым, исключать выглубление рабочих органов. На фиг. 1 схематично изображено комбинированное почвообрабатывающее орудие,вид сбоку на фиг. 2 - то же, вид сверху. Орудие включает продольную основную раму 1 и шарнирно закрепленную на ней поперечную раму 2. На основной раме 1 последовательно смонтированы передние дисковые батареи 3 и рыхлительные рабочие органы 4, задние дисковые батареи 5 и опорноприкатывающие катки 6. Кроме рабочих органов на основной раме 1 смонтированы транспортные колеса 7. Основная рама 1 соединена с передними дисковыми батареями 3 посредством шарниров 8 и механизма регулирования угла их установки к направлению движения, состоящего из рукоятки 9 и тяги 10, а с задними батареями 5 с помощью шарниров 11, рукоятки 12 и тяги 13. Поперечная рама 2 крепится с помощью шарниров 14 и регулируется по высоте посредством гидроцилиндра 15 и рычага 16. Для ограничения ее хода по высоте предусмотрены упоры 17. Опорно-прикатывающие катки 6 крепятся к раме 1 с помощью шарниров 18, демпферных механизмов 19 и регулируются по высоте посредством упоров 20. Перевод орудия из транспортного положения в рабочее производится подъемом транспортных колес 7 гидроцилиндром 21. Орудие работает следующим образом. Перед началом работы, когда орудие находится в транспортном положении, с помощью механизмов 19 и упоров 20, перемещением в вертикальной плоскости опорноприкатывающих катков 6, устанавливается глубина хода дисковых батарей 3, 5. Затем, установив упор 17 в отверстие, соответствующее глубине хода рыхлительных рабочих органов 4, с помощью гидроцилиндра 15 и рычагов 16 поперечная рама 2 перемещается до касания ее с упором 17. Далее поворотом рукояток 9, 12 посредством тяги 10 устанавливается требуемый (в зависимости от условий использования) угол дисковых батарей 3 и 5. После настройки рабочих органов, путем опускания задней навески трактора (не показана) и подъема транспортных колес с помощью гидроцилиндра 21, орудие переводится в рабочее положение. При этом транспортные колеса должны быть подняты выше поверхности поля. 3 38192007.08.30 При движении орудия по полю каждый диск передних дисковых батарей 3 вырезает в обрабатываемом слое почвы определенной конфигурации пласт и крошит его. Рыхлительные рабочие органы подрезают слой, отделяют его от монолита, грубо рыхлят и перемещают часть почвы вверх, образуя гребни в виде крупных глыб (комьев). Задние дисковые батареи 5 крошат крупные глыбы, образуемые рыхлительными рабочими органами, и пласты, вырезанные передними дисковыми батареями. Опорно-прикатывающими катками выравнивается поверхность обработанного поля, при этом дополнительно крошатся комки почвы, не оставляя впадин и гребней, и одновременно выдерживается глубина обработки. При наезде одной из секций катков на препятствие на демпферы 19 начинает действовать дополнительное усилие, в результате чего они сжимаются, а секция перемещается вверх,копируя препятствие. Преимущество полезной модели состоит в том, что рама орудия выполнена в виде основной продольной и шарнирно закрепленной на ней поперечной рамы с возможностью ее перемещения в вертикальной плоскости, на основной раме шарнирно установлены передние и задние дисковые батареи, с возможностями изменения угла установки по отношению к направлению движения и перемещения в вертикальной плоскости транспортных колес, и выравниватель, который выполнен в виде секций опорно-прикатывающих катков,оборудованных демпфером. На поперечной раме жестко установленные рыхлительные рабочие органы позволяют обеспечить требуемые показатели крошения, равномерность глубины хода рабочих органов, гребнистость и исключить вынос на поверхность неплодородного слоя почвы, повысить качество подготовки почвы под посев на различных фонах и типах почв. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
