Комбинированный шнекороторный рабочий орган аэратора-смесителя

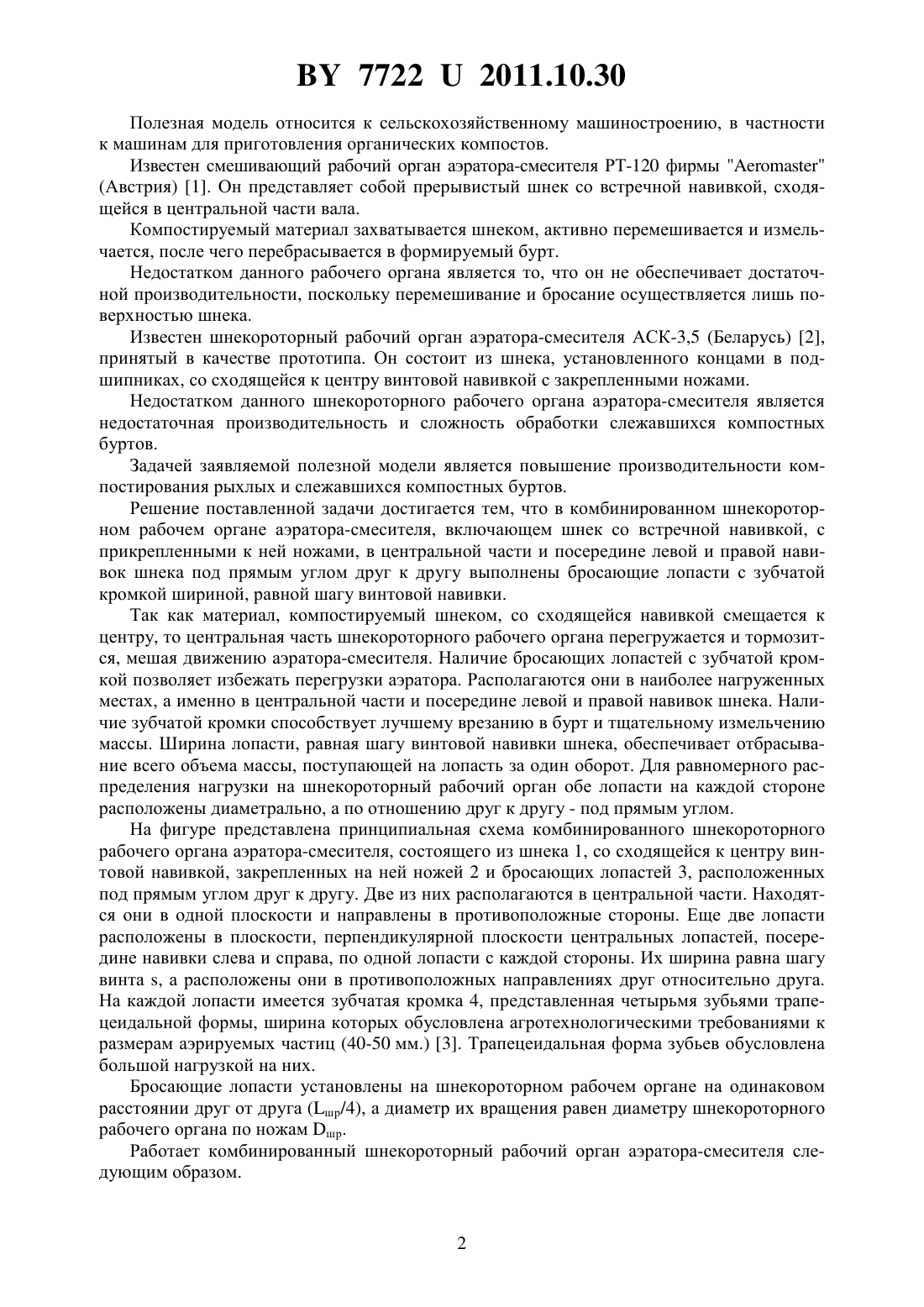

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ ШНЕКОРОТОРНЫЙ РАБОЧИЙ ОРГАН АЭРАТОРА-СМЕСИТЕЛЯ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Степук Леонид Яковлевич Гапанович Николай Дмитриевич Лях Александр Анатольевич(73) Патентообладатель Республиканское унитарное предприятие Научнопрактический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Комбинированный шнекороторный рабочий орган аэратора-смесителя, включающий шнек со встречной навивкой, с прикрепленными к ней ножами, отличающийся тем, что в центральной части и посередине левой и правой навивок шнека под прямым углом друг к другу выполнены бросающие лопасти с зубчатой кромкой шириной, равной шагу винтовой навивки.(56) 1. Рекламный проспект фирмы//. 2. Патент РБ 5829. Аэратор-смеситель компостов, 2009 3. Отчет о НИР / РУП Институт почвоведения и агрохимии рук. Т.М.Серая. - Минск,2009. - 29 с. 77222011.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к машинам для приготовления органических компостов. Известен смешивающий рабочий орган аэратора-смесителя РТ-120 фирмы(Австрия) 1. Он представляет собой прерывистый шнек со встречной навивкой, сходящейся в центральной части вала. Компостируемый материал захватывается шнеком, активно перемешивается и измельчается, после чего перебрасывается в формируемый бурт. Недостатком данного рабочего органа является то, что он не обеспечивает достаточной производительности, поскольку перемешивание и бросание осуществляется лишь поверхностью шнека. Известен шнекороторный рабочий орган аэратора-смесителя АСК-3,5 (Беларусь) 2,принятый в качестве прототипа. Он состоит из шнека, установленного концами в подшипниках, со сходящейся к центру винтовой навивкой с закрепленными ножами. Недостатком данного шнекороторного рабочего органа аэратора-смесителя является недостаточная производительность и сложность обработки слежавшихся компостных буртов. Задачей заявляемой полезной модели является повышение производительности компостирования рыхлых и слежавшихся компостных буртов. Решение поставленной задачи достигается тем, что в комбинированном шнекороторном рабочем органе аэратора-смесителя, включающем шнек со встречной навивкой, с прикрепленными к ней ножами, в центральной части и посередине левой и правой навивок шнека под прямым углом друг к другу выполнены бросающие лопасти с зубчатой кромкой шириной, равной шагу винтовой навивки. Так как материал, компостируемый шнеком, со сходящейся навивкой смещается к центру, то центральная часть шнекороторного рабочего органа перегружается и тормозится, мешая движению аэратора-смесителя. Наличие бросающих лопастей с зубчатой кромкой позволяет избежать перегрузки аэратора. Располагаются они в наиболее нагруженных местах, а именно в центральной части и посередине левой и правой навивок шнека. Наличие зубчатой кромки способствует лучшему врезанию в бурт и тщательному измельчению массы. Ширина лопасти, равная шагу винтовой навивки шнека, обеспечивает отбрасывание всего объема массы, поступающей на лопасть за один оборот. Для равномерного распределения нагрузки на шнекороторный рабочий орган обе лопасти на каждой стороне расположены диаметрально, а по отношению друг к другу - под прямым углом. На фигуре представлена принципиальная схема комбинированного шнекороторного рабочего органа аэратора-смесителя, состоящего из шнека 1, со сходящейся к центру винтовой навивкой, закрепленных на ней ножей 2 и бросающих лопастей 3, расположенных под прямым углом друг к другу. Две из них располагаются в центральной части. Находятся они в одной плоскости и направлены в противоположные стороны. Еще две лопасти расположены в плоскости, перпендикулярной плоскости центральных лопастей, посередине навивки слева и справа, по одной лопасти с каждой стороны. Их ширина равна шагу винта , а расположены они в противоположных направлениях друг относительно друга. На каждой лопасти имеется зубчатая кромка 4, представленная четырьмя зубьями трапецеидальной формы, ширина которых обусловлена агротехнологическими требованиями к размерам аэрируемых частиц (40-50 мм.) 3. Трапецеидальная форма зубьев обусловлена большой нагрузкой на них. Бросающие лопасти установлены на шнекороторном рабочем органе на одинаковом расстоянии друг от друга (шр/4), а диаметр их вращения равен диаметру шнекороторного рабочего органа по ножам шр. Работает комбинированный шнекороторный рабочий орган аэратора-смесителя следующим образом. 77222011.10.30 Во время движения машины вдоль компостного бурта ножи 2 шнекороторного рабочего органа аэратора-смесителя внедряются в компостную массу. При вращении шнека 1 винтовой навивкой частично перебрасывается и смещается компостируемый материал с боков бурта к центру. Бросающие лопасти 3 активно перемешивают, измельчают зубчатой кромкой 4 и перебрасывают компостируемую массу, укладывая ее в бурт. Были проведены сравнительные испытания производительности аэратора-смесителя с рабочим органом по патенту РБ 5829 и с заявляемым комбинированным шнекороторным рабочим органом. Расчет производительности производился при первом проходе аэратора-смесителя ввиду самой большой нагрузки и при последующих проходах. Испытания показали, что аэратор-смеситель с усовершенствованным комбинированным шнекороторным рабочим органом в среднем в 1,35 раза производительнее и способен работать со слежавшимися компостными буртами. Первый проход Последующие проходы Скорость ПроизводительСкорость Производительдвижения, км/ч ность, т/ч движения, км/ч ность, т/ч 0,067 201 0,144 325 0,094 Предлагаемая полезная модель повышает производительность компостирования при работе как на рыхлых, так и на слежавшихся компостных буртах. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
