Агротехническая конструкция для выращивания огурцов

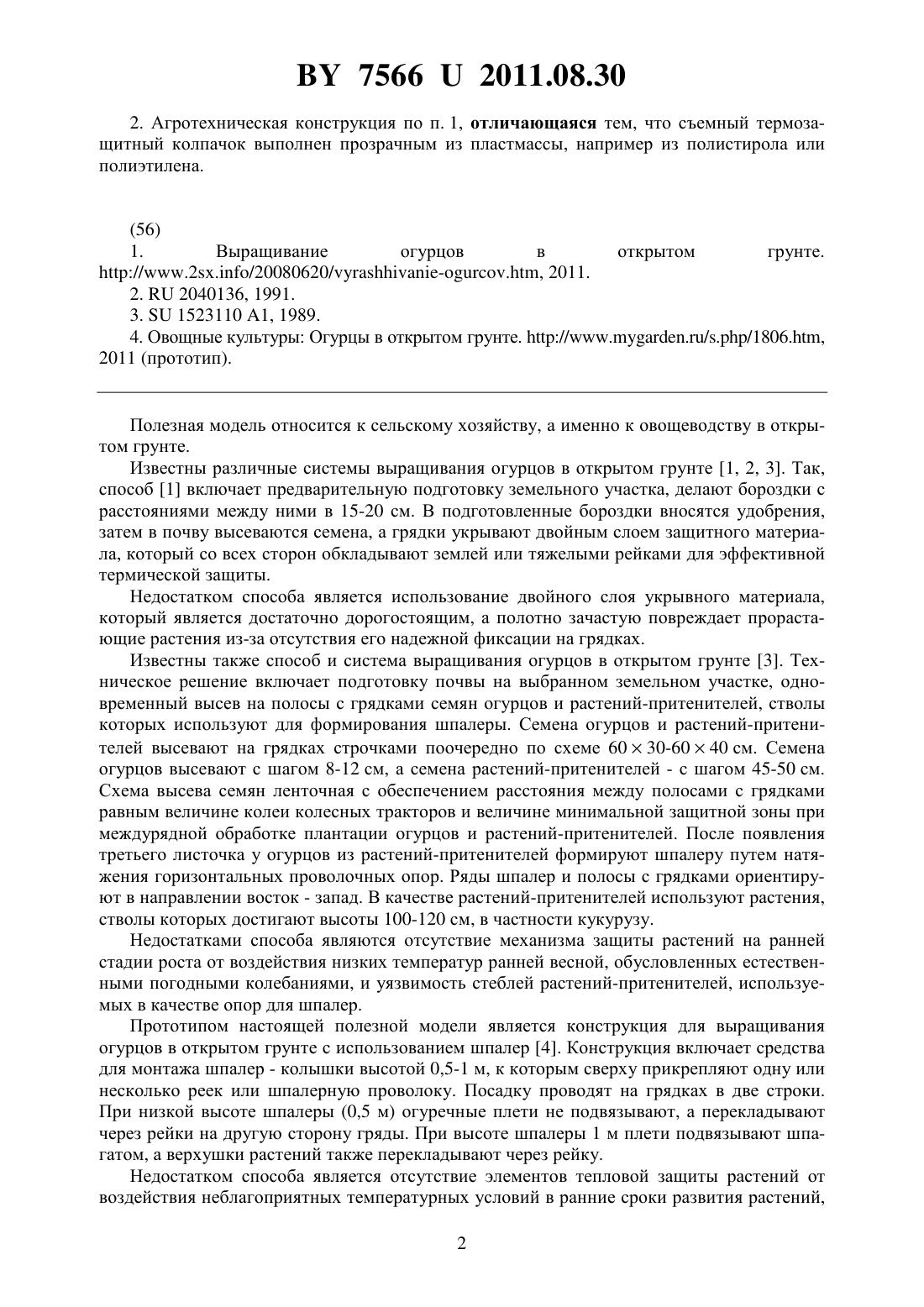

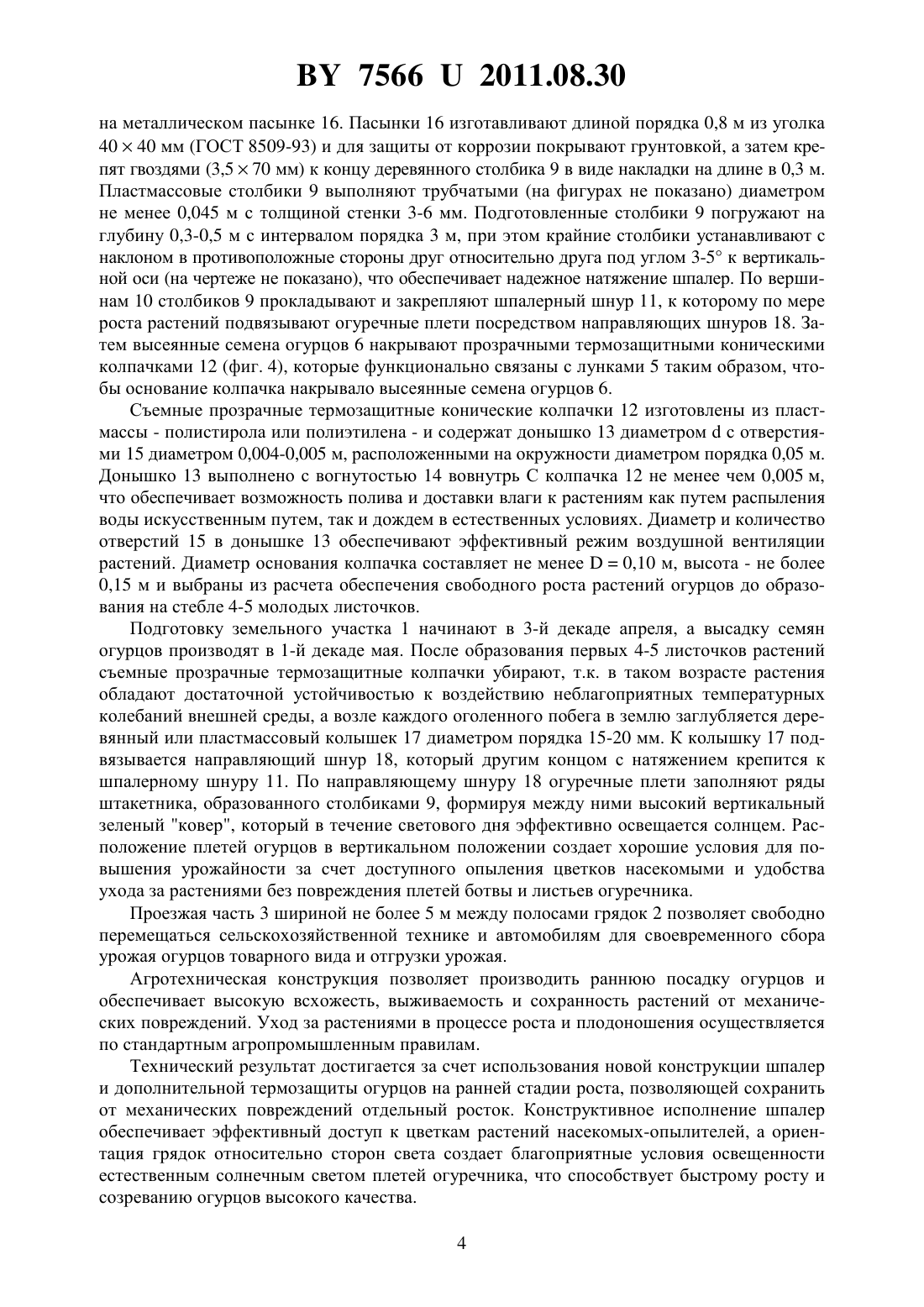

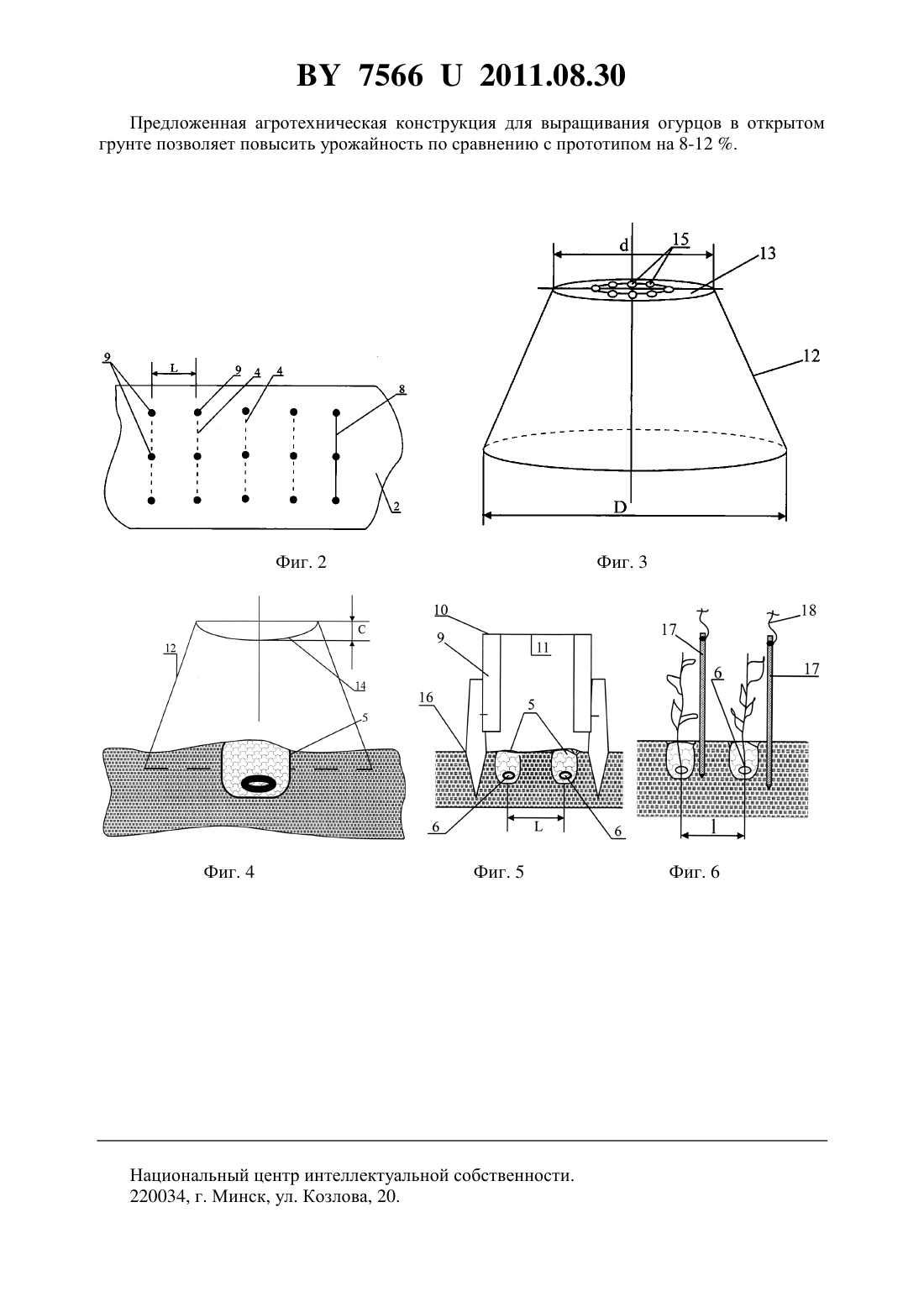

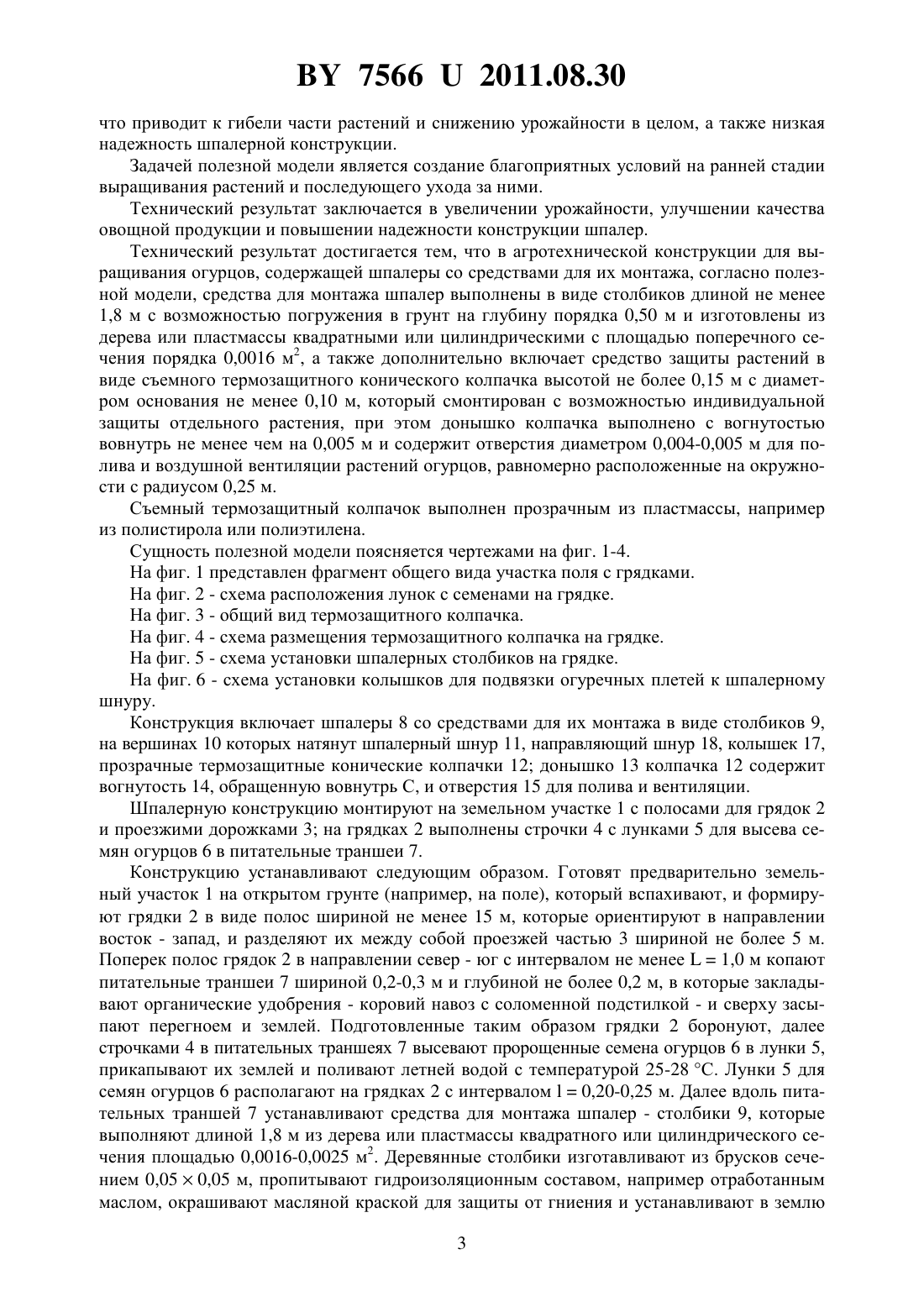

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АГРОТЕХНИЧЕСКАЯ КОНСТРУКЦИЯ ДЛЯ ВЫРАЩИВАНИЯ ОГУРЦОВ(71) Заявитель Желтиков Андрей Егорович(72) Автор Желтиков Андрей Егорович(73) Патентообладатель Желтиков Андрей Егорович(57) 1. Агротехническая конструкция для выращивания огурцов, содержащая шпалеры со средствами для их монтажа, отличающаяся тем, что средства для монтажа шпалер выполнены в виде столбиков длиной не менее 1,8 м с возможностью погружения в грунт на глубину порядка 0,50 м и изготовлены из дерева или пластмассы квадратными или цилиндрическими с площадью поперечного сечения порядка 0,0016 м 2, а также дополнительно включающая средство защиты растений в виде съемного термозащитного конического колпачка высотой не более 0,15 м с диаметром основания не менее 0,10 м, который смонтирован с возможностью индивидуальной защиты отдельного растения, при этом донышко колпачка выполнено с вогнутостью вовнутрь не менее чем на 0,005 м и содержит отверстия диаметром 0,004-0,005 м для полива и воздушной вентиляции растений огурцов, равномерно расположенные на окружности с радиусом 0,25 м. 75662011.08.30 2. Агротехническая конструкция по п. 1, отличающаяся тем, что съемный термозащитный колпачок выполнен прозрачным из пластмассы, например из полистирола или полиэтилена.//.2./20080620/-., 2011. 2.2040136, 1991. 3.1523110 1, 1989. 4. Овощные культуры Огурцы в открытом грунте. ///./1806.,2011 (прототип). Полезная модель относится к сельскому хозяйству, а именно к овощеводству в открытом грунте. Известны различные системы выращивания огурцов в открытом грунте 1, 2, 3. Так,способ 1 включает предварительную подготовку земельного участка, делают бороздки с расстояниями между ними в 15-20 см. В подготовленные бороздки вносятся удобрения,затем в почву высеваются семена, а грядки укрывают двойным слоем защитного материала, который со всех сторон обкладывают землей или тяжелыми рейками для эффективной термической защиты. Недостатком способа является использование двойного слоя укрывного материала,который является достаточно дорогостоящим, а полотно зачастую повреждает прорастающие растения из-за отсутствия его надежной фиксации на грядках. Известны также способ и система выращивания огурцов в открытом грунте 3. Техническое решение включает подготовку почвы на выбранном земельном участке, одновременный высев на полосы с грядками семян огурцов и растений-притенителей, стволы которых используют для формирования шпалеры. Семена огурцов и растений-притенителей высевают на грядках строчками поочередно по схеме 6030-6040 см. Семена огурцов высевают с шагом 8-12 см, а семена растений-притенителей - с шагом 45-50 см. Схема высева семян ленточная с обеспечением расстояния между полосами с грядками равным величине колеи колесных тракторов и величине минимальной защитной зоны при междурядной обработке плантации огурцов и растений-притенителей. После появления третьего листочка у огурцов из растений-притенителей формируют шпалеру путем натяжения горизонтальных проволочных опор. Ряды шпалер и полосы с грядками ориентируют в направлении восток - запад. В качестве растений-притенителей используют растения,стволы которых достигают высоты 100-120 см, в частности кукурузу. Недостатками способа являются отсутствие механизма защиты растений на ранней стадии роста от воздействия низких температур ранней весной, обусловленных естественными погодными колебаниями, и уязвимость стеблей растений-притенителей, используемых в качестве опор для шпалер. Прототипом настоящей полезной модели является конструкция для выращивания огурцов в открытом грунте с использованием шпалер 4. Конструкция включает средства для монтажа шпалер - колышки высотой 0,5-1 м, к которым сверху прикрепляют одну или несколько реек или шпалерную проволоку. Посадку проводят на грядках в две строки. При низкой высоте шпалеры (0,5 м) огуречные плети не подвязывают, а перекладывают через рейки на другую сторону гряды. При высоте шпалеры 1 м плети подвязывают шпагатом, а верхушки растений также перекладывают через рейку. Недостатком способа является отсутствие элементов тепловой защиты растений от воздействия неблагоприятных температурных условий в ранние сроки развития растений,2 75662011.08.30 что приводит к гибели части растений и снижению урожайности в целом, а также низкая надежность шпалерной конструкции. Задачей полезной модели является создание благоприятных условий на ранней стадии выращивания растений и последующего ухода за ними. Технический результат заключается в увеличении урожайности, улучшении качества овощной продукции и повышении надежности конструкции шпалер. Технический результат достигается тем, что в агротехнической конструкции для выращивания огурцов, содержащей шпалеры со средствами для их монтажа, согласно полезной модели, средства для монтажа шпалер выполнены в виде столбиков длиной не менее 1,8 м с возможностью погружения в грунт на глубину порядка 0,50 м и изготовлены из дерева или пластмассы квадратными или цилиндрическими с площадью поперечного сечения порядка 0,0016 м 2, а также дополнительно включает средство защиты растений в виде съемного термозащитного конического колпачка высотой не более 0,15 м с диаметром основания не менее 0,10 м, который смонтирован с возможностью индивидуальной защиты отдельного растения, при этом донышко колпачка выполнено с вогнутостью вовнутрь не менее чем на 0,005 м и содержит отверстия диаметром 0,004-0,005 м для полива и воздушной вентиляции растений огурцов, равномерно расположенные на окружности с радиусом 0,25 м. Съемный термозащитный колпачок выполнен прозрачным из пластмассы, например из полистирола или полиэтилена. Сущность полезной модели поясняется чертежами на фиг. 1-4. На фиг. 1 представлен фрагмент общего вида участка поля с грядками. На фиг. 2 - схема расположения лунок с семенами на грядке. На фиг. 3- общий вид термозащитного колпачка. На фиг. 4 - схема размещения термозащитного колпачка на грядке. На фиг. 5 - схема установки шпалерных столбиков на грядке. На фиг. 6 - схема установки колышков для подвязки огуречных плетей к шпалерному шнуру. Конструкция включает шпалеры 8 со средствами для их монтажа в виде столбиков 9,на вершинах 10 которых натянут шпалерный шнур 11, направляющий шнур 18, колышек 17,прозрачные термозащитные конические колпачки 12 донышко 13 колпачка 12 содержит вогнутость 14, обращенную вовнутрь С, и отверстия 15 для полива и вентиляции. Шпалерную конструкцию монтируют на земельном участке 1 с полосами для грядок 2 и проезжими дорожками 3 на грядках 2 выполнены строчки 4 с лунками 5 для высева семян огурцов 6 в питательные траншеи 7. Конструкцию устанавливают следующим образом. Готовят предварительно земельный участок 1 на открытом грунте (например, на поле), который вспахивают, и формируют грядки 2 в виде полос шириной не менее 15 м, которые ориентируют в направлении восток - запад, и разделяют их между собой проезжей частью 3 шириной не более 5 м. Поперек полос грядок 2 в направлении север - юг с интервалом не менее 1,0 м копают питательные траншеи 7 шириной 0,2-0,3 м и глубиной не более 0,2 м, в которые закладывают органические удобрения - коровий навоз с соломенной подстилкой - и сверху засыпают перегноем и землей. Подготовленные таким образом грядки 2 боронуют, далее строчками 4 в питательных траншеях 7 высевают пророщенные семена огурцов 6 в лунки 5,прикапывают их землей и поливают летней водой с температурой 25-28 С. Лунки 5 для семян огурцов 6 располагают на грядках 2 с интервалом 0,20-0,25 м. Далее вдоль питательных траншей 7 устанавливают средства для монтажа шпалер - столбики 9, которые выполняют длиной 1,8 м из дерева или пластмассы квадратного или цилиндрического сечения площадью 0,0016-0,0025 м 2. Деревянные столбики изготавливают из брусков сечением 0,050,05 м, пропитывают гидроизоляционным составом, например отработанным маслом, окрашивают масляной краской для защиты от гниения и устанавливают в землю 3 75662011.08.30 на металлическом пасынке 16. Пасынки 16 изготавливают длиной порядка 0,8 м из уголка 4040 мм (ГОСТ 8509-93) и для защиты от коррозии покрывают грунтовкой, а затем крепят гвоздями (3,570 мм) к концу деревянного столбика 9 в виде накладки на длине в 0,3 м. Пластмассовые столбики 9 выполняют трубчатыми (на фигурах не показано) диаметром не менее 0,045 м с толщиной стенки 3-6 мм. Подготовленные столбики 9 погружают на глубину 0,3-0,5 м с интервалом порядка 3 м, при этом крайние столбики устанавливают с наклоном в противоположные стороны друг относительно друга под углом 3-5 к вертикальной оси (на чертеже не показано), что обеспечивает надежное натяжение шпалер. По вершинам 10 столбиков 9 прокладывают и закрепляют шпалерный шнур 11, к которому по мере роста растений подвязывают огуречные плети посредством направляющих шнуров 18. Затем высеянные семена огурцов 6 накрывают прозрачными термозащитными коническими колпачками 12 (фиг. 4), которые функционально связаны с лунками 5 таким образом, чтобы основание колпачка накрывало высеянные семена огурцов 6. Съемные прозрачные термозащитные конические колпачки 12 изготовлены из пластмассы - полистирола или полиэтилена - и содержат донышко 13 диаметромс отверстиями 15 диаметром 0,004-0,005 м, расположенными на окружности диаметром порядка 0,05 м. Донышко 13 выполнено с вогнутостью 14 вовнутрь С колпачка 12 не менее чем 0,005 м,что обеспечивает возможность полива и доставки влаги к растениям как путем распыления воды искусственным путем, так и дождем в естественных условиях. Диаметр и количество отверстий 15 в донышке 13 обеспечивают эффективный режим воздушной вентиляции растений. Диаметр основания колпачка составляет не менее 0,10 м, высота - не более 0,15 м и выбраны из расчета обеспечения свободного роста растений огурцов до образования на стебле 4-5 молодых листочков. Подготовку земельного участка 1 начинают в 3-й декаде апреля, а высадку семян огурцов производят в 1-й декаде мая. После образования первых 4-5 листочков растений съемные прозрачные термозащитные колпачки убирают, т.к. в таком возрасте растения обладают достаточной устойчивостью к воздействию неблагоприятных температурных колебаний внешней среды, а возле каждого оголенного побега в землю заглубляется деревянный или пластмассовый колышек 17 диаметром порядка 15-20 мм. К колышку 17 подвязывается направляющий шнур 18, который другим концом с натяжением крепится к шпалерному шнуру 11. По направляющему шнуру 18 огуречные плети заполняют ряды штакетника, образованного столбиками 9, формируя между ними высокий вертикальный зеленый ковер, который в течение светового дня эффективно освещается солнцем. Расположение плетей огурцов в вертикальном положении создает хорошие условия для повышения урожайности за счет доступного опыления цветков насекомыми и удобства ухода за растениями без повреждения плетей ботвы и листьев огуречника. Проезжая часть 3 шириной не более 5 м между полосами грядок 2 позволяет свободно перемещаться сельскохозяйственной технике и автомобилям для своевременного сбора урожая огурцов товарного вида и отгрузки урожая. Агротехническая конструкция позволяет производить раннюю посадку огурцов и обеспечивает высокую всхожесть, выживаемость и сохранность растений от механических повреждений. Уход за растениями в процессе роста и плодоношения осуществляется по стандартным агропромышленным правилам. Технический результат достигается за счет использования новой конструкции шпалер и дополнительной термозащиты огурцов на ранней стадии роста, позволяющей сохранить от механических повреждений отдельный росток. Конструктивное исполнение шпалер обеспечивает эффективный доступ к цветкам растений насекомых-опылителей, а ориентация грядок относительно сторон света создает благоприятные условия освещенности естественным солнечным светом плетей огуречника, что способствует быстрому росту и созреванию огурцов высокого качества. 4 75662011.08.30 Предложенная агротехническая конструкция для выращивания огурцов в открытом грунте позволяет повысить урожайность по сравнению с прототипом на 8-12 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
