Выпиловочный столик

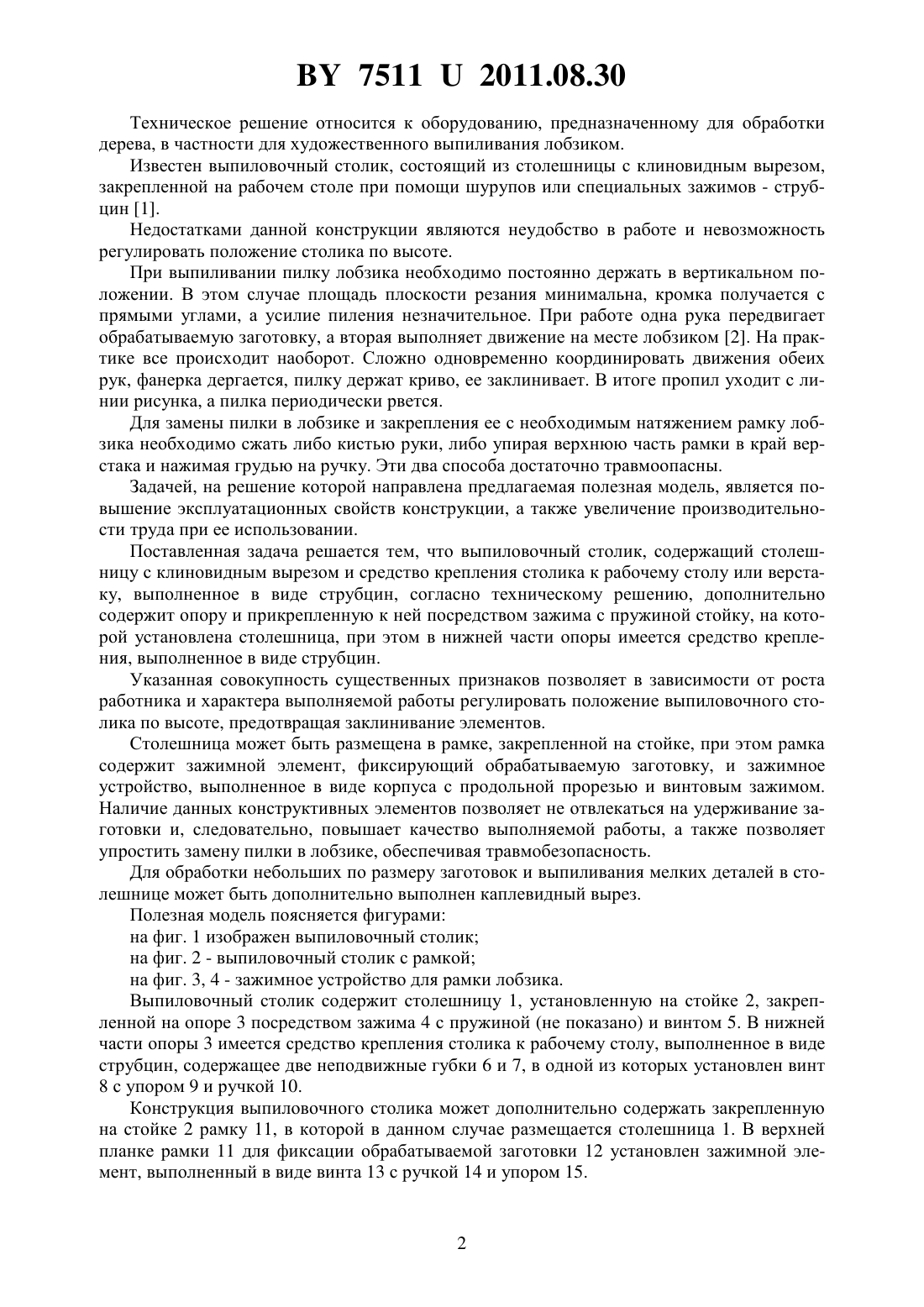

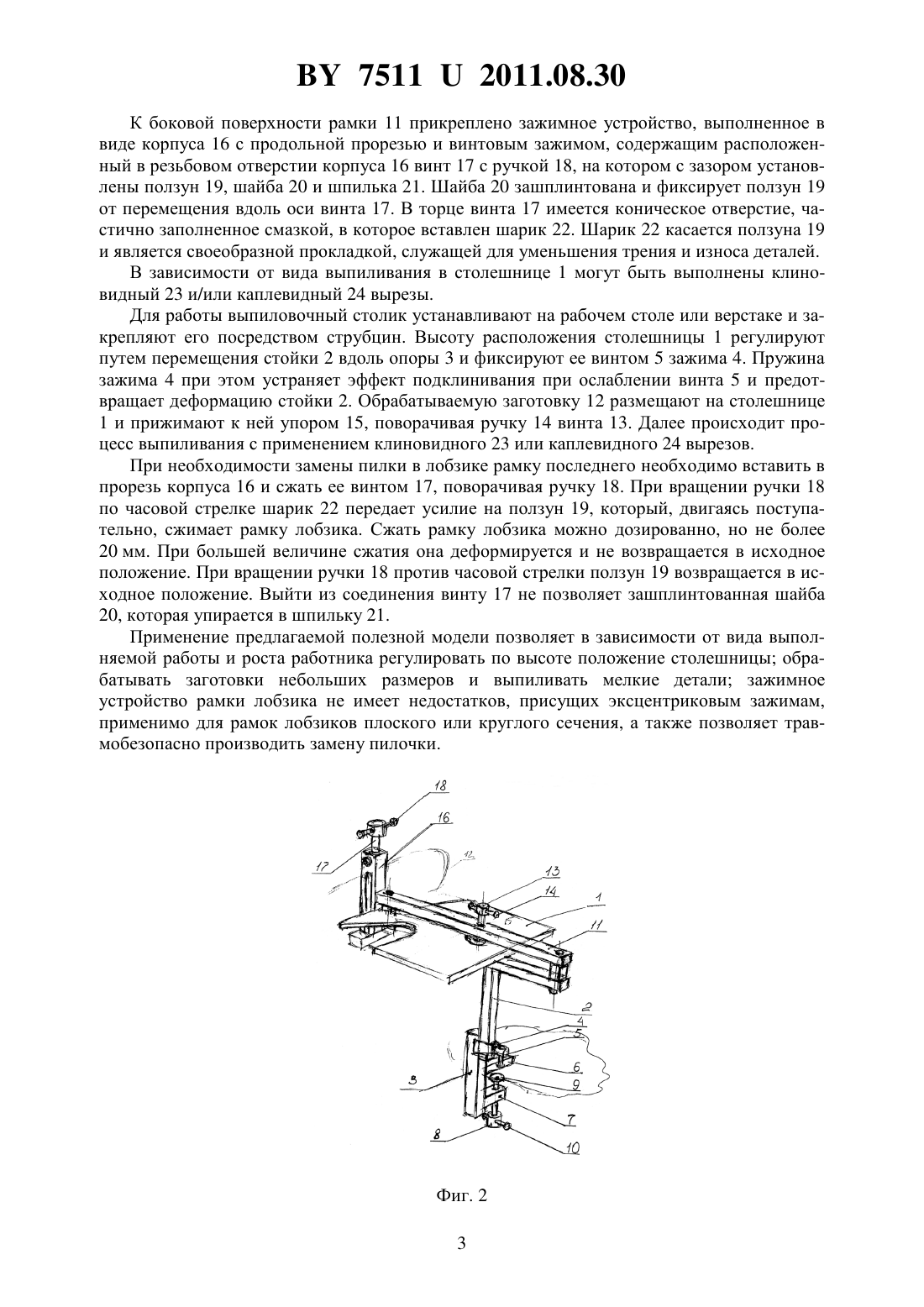

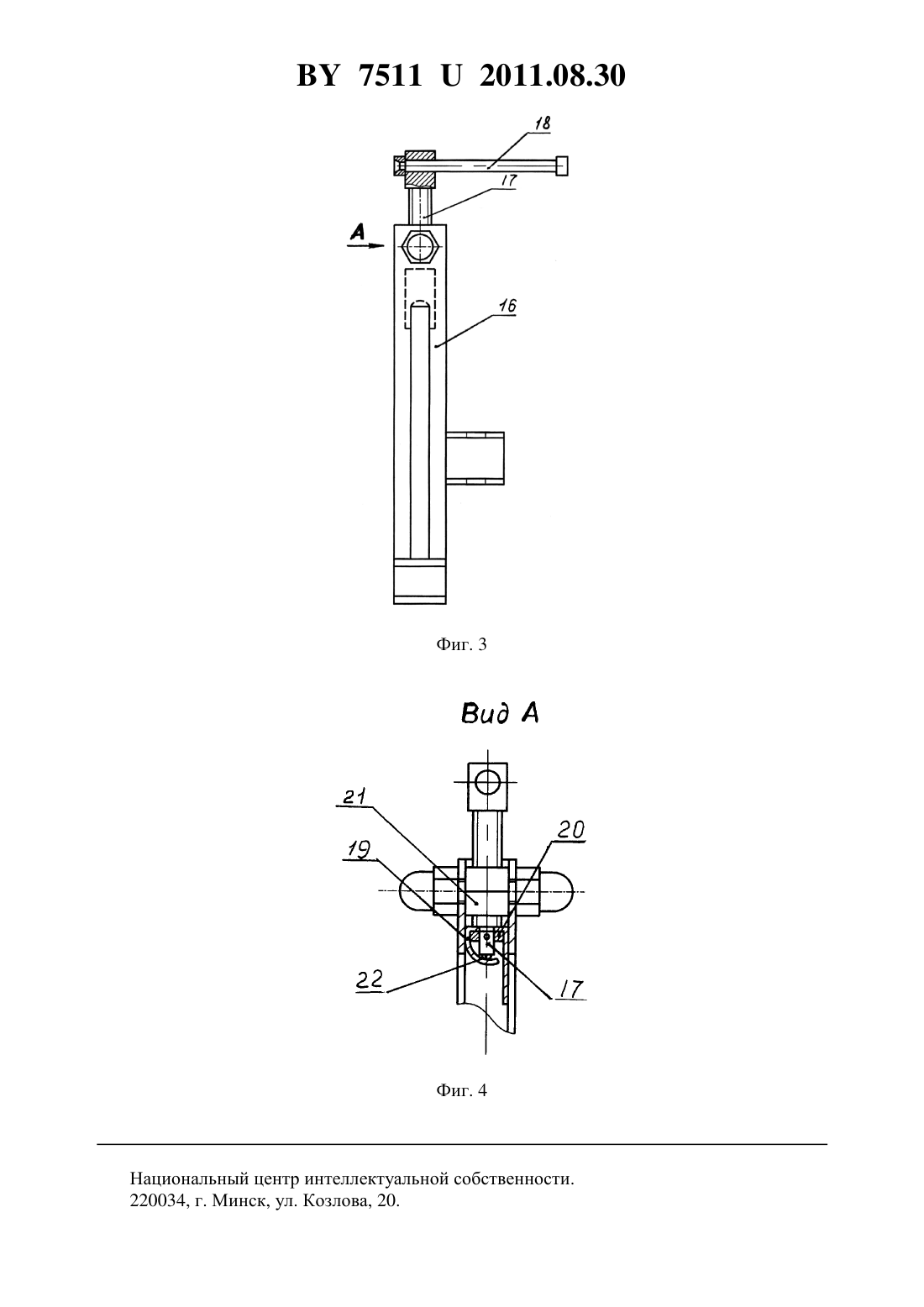

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Пекельник Марк Сергеевич(72) Автор Пекельник Марк Сергеевич(73) Патентообладатель Пекельник Марк Сергеевич(57) 1. Выпиловочный столик, содержащий столешницу с клиновидным вырезом и средство крепления столика к рабочему столу или верстаку, выполненное в виде струбцин,отличающийся тем, что дополнительно содержит опору и прикрепленную к ней посредством зажима с пружиной стойку, на которой установлена столешница, при этом в нижней части опоры имеется средство крепления, выполненное в виде струбцин. 2. Выпиловочный столик по п. 1, отличающийся тем, что столешница размещена в рамке, закрепленной на стойке, при этом рамка содержит зажимной элемент, фиксирующий обрабатываемую заготовку, и зажимное устройство, выполненное в виде корпуса с продольной прорезью и винтовым зажимом. 3. Выпиловочный столик по п. 1 или 2, отличающийся тем, что в столешнице дополнительно выполнен каплевидный вырез. 75112011.08.30 Техническое решение относится к оборудованию, предназначенному для обработки дерева, в частности для художественного выпиливания лобзиком. Известен выпиловочный столик, состоящий из столешницы с клиновидным вырезом,закрепленной на рабочем столе при помощи шурупов или специальных зажимов - струбцин 1. Недостатками данной конструкции являются неудобство в работе и невозможность регулировать положение столика по высоте. При выпиливании пилку лобзика необходимо постоянно держать в вертикальном положении. В этом случае площадь плоскости резания минимальна, кромка получается с прямыми углами, а усилие пиления незначительное. При работе одна рука передвигает обрабатываемую заготовку, а вторая выполняет движение на месте лобзиком 2. На практике все происходит наоборот. Сложно одновременно координировать движения обеих рук, фанерка дергается, пилку держат криво, ее заклинивает. В итоге пропил уходит с линии рисунка, а пилка периодически рвется. Для замены пилки в лобзике и закрепления ее с необходимым натяжением рамку лобзика необходимо сжать либо кистью руки, либо упирая верхнюю часть рамки в край верстака и нажимая грудью на ручку. Эти два способа достаточно травмоопасны. Задачей, на решение которой направлена предлагаемая полезная модель, является повышение эксплуатационных свойств конструкции, а также увеличение производительности труда при ее использовании. Поставленная задача решается тем, что выпиловочный столик, содержащий столешницу с клиновидным вырезом и средство крепления столика к рабочему столу или верстаку, выполненное в виде струбцин, согласно техническому решению, дополнительно содержит опору и прикрепленную к ней посредством зажима с пружиной стойку, на которой установлена столешница, при этом в нижней части опоры имеется средство крепления, выполненное в виде струбцин. Указанная совокупность существенных признаков позволяет в зависимости от роста работника и характера выполняемой работы регулировать положение выпиловочного столика по высоте, предотвращая заклинивание элементов. Столешница может быть размещена в рамке, закрепленной на стойке, при этом рамка содержит зажимной элемент, фиксирующий обрабатываемую заготовку, и зажимное устройство, выполненное в виде корпуса с продольной прорезью и винтовым зажимом. Наличие данных конструктивных элементов позволяет не отвлекаться на удерживание заготовки и, следовательно, повышает качество выполняемой работы, а также позволяет упростить замену пилки в лобзике, обеспечивая травмобезопасность. Для обработки небольших по размеру заготовок и выпиливания мелких деталей в столешнице может быть дополнительно выполнен каплевидный вырез. Полезная модель поясняется фигурами на фиг. 1 изображен выпиловочный столик на фиг. 2 - выпиловочный столик с рамкой на фиг. 3, 4 - зажимное устройство для рамки лобзика. Выпиловочный столик содержит столешницу 1, установленную на стойке 2, закрепленной на опоре 3 посредством зажима 4 с пружиной (не показано) и винтом 5. В нижней части опоры 3 имеется средство крепления столика к рабочему столу, выполненное в виде струбцин, содержащее две неподвижные губки 6 и 7, в одной из которых установлен винт 8 с упором 9 и ручкой 10. Конструкция выпиловочного столика может дополнительно содержать закрепленную на стойке 2 рамку 11, в которой в данном случае размещается столешница 1. В верхней планке рамки 11 для фиксации обрабатываемой заготовки 12 установлен зажимной элемент, выполненный в виде винта 13 с ручкой 14 и упором 15. 75112011.08.30 К боковой поверхности рамки 11 прикреплено зажимное устройство, выполненное в виде корпуса 16 с продольной прорезью и винтовым зажимом, содержащим расположенный в резьбовом отверстии корпуса 16 винт 17 с ручкой 18, на котором с зазором установлены ползун 19, шайба 20 и шпилька 21. Шайба 20 зашплинтована и фиксирует ползун 19 от перемещения вдоль оси винта 17. В торце винта 17 имеется коническое отверстие, частично заполненное смазкой, в которое вставлен шарик 22. Шарик 22 касается ползуна 19 и является своеобразной прокладкой, служащей для уменьшения трения и износа деталей. В зависимости от вида выпиливания в столешнице 1 могут быть выполнены клиновидный 23 и/или каплевидный 24 вырезы. Для работы выпиловочный столик устанавливают на рабочем столе или верстаке и закрепляют его посредством струбцин. Высоту расположения столешницы 1 регулируют путем перемещения стойки 2 вдоль опоры 3 и фиксируют ее винтом 5 зажима 4. Пружина зажима 4 при этом устраняет эффект подклинивания при ослаблении винта 5 и предотвращает деформацию стойки 2. Обрабатываемую заготовку 12 размещают на столешнице 1 и прижимают к ней упором 15, поворачивая ручку 14 винта 13. Далее происходит процесс выпиливания с применением клиновидного 23 или каплевидного 24 вырезов. При необходимости замены пилки в лобзике рамку последнего необходимо вставить в прорезь корпуса 16 и сжать ее винтом 17, поворачивая ручку 18. При вращении ручки 18 по часовой стрелке шарик 22 передает усилие на ползун 19, который, двигаясь поступательно, сжимает рамку лобзика. Сжать рамку лобзика можно дозированно, но не более 20 мм. При большей величине сжатия она деформируется и не возвращается в исходное положение. При вращении ручки 18 против часовой стрелки ползун 19 возвращается в исходное положение. Выйти из соединения винту 17 не позволяет зашплинтованная шайба 20, которая упирается в шпильку 21. Применение предлагаемой полезной модели позволяет в зависимости от вида выполняемой работы и роста работника регулировать по высоте положение столешницы обрабатывать заготовки небольших размеров и выпиливать мелкие детали зажимное устройство рамки лобзика не имеет недостатков, присущих эксцентриковым зажимам,применимо для рамок лобзиков плоского или круглого сечения, а также позволяет травмобезопасно производить замену пилочки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
