Патологоанатомические ножницы

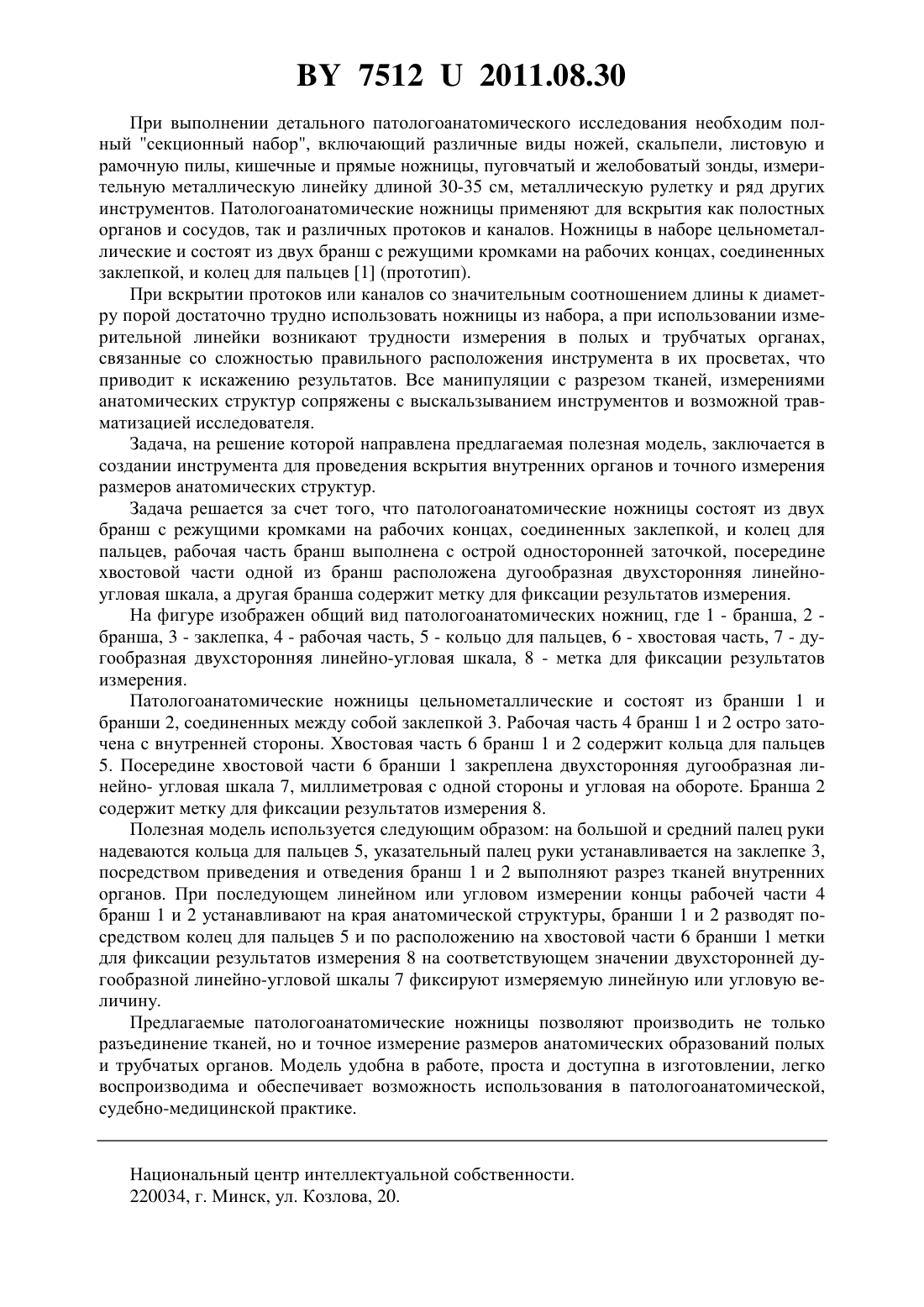

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Государственное учреждение Республиканский научно-практический центр радиационной медицины и экологии человека Учреждение образования Гомельский государственный медицинский университет(72) Авторы Зиновкин Дмитрий Александрович Надыров Эльдар Аркадьевич Логинов Роман Александрович(73) Патентообладатели Государственное учреждение Республиканский научнопрактический центр радиационной медицины и экологии человека Учреждение образования Гомельский государственный медицинский университет(57) Патологоанатомические ножницы, состоящие из двух бранш с режущими кромками на рабочих концах, соединенных заклепкой, и колец для пальцев, отличающиеся тем, что рабочая часть бранш выполнена с острой односторонней заточкой, посередине хвостовой части одной из бранш расположена дугообразная двухсторонняя линейно-угловая шкала,а другая бранша содержит метку для фиксации результатов измерения. Полезная модель относится к медицине, а именно к патологической анатомии, судебной медицине, и может быть использована для антропометрического исследования анатомических структур, имеющих полое или трубчатое строение. 75122011.08.30 При выполнении детального патологоанатомического исследования необходим полный секционный набор, включающий различные виды ножей, скальпели, листовую и рамочную пилы, кишечные и прямые ножницы, пуговчатый и желобоватый зонды, измерительную металлическую линейку длиной 30-35 см, металлическую рулетку и ряд других инструментов. Патологоанатомические ножницы применяют для вскрытия как полостных органов и сосудов, так и различных протоков и каналов. Ножницы в наборе цельнометаллические и состоят из двух бранш с режущими кромками на рабочих концах, соединенных заклепкой, и колец для пальцев 1 (прототип). При вскрытии протоков или каналов со значительным соотношением длины к диаметру порой достаточно трудно использовать ножницы из набора, а при использовании измерительной линейки возникают трудности измерения в полых и трубчатых органах,связанные со сложностью правильного расположения инструмента в их просветах, что приводит к искажению результатов. Все манипуляции с разрезом тканей, измерениями анатомических структур сопряжены с выскальзыванием инструментов и возможной травматизацией исследователя. Задача, на решение которой направлена предлагаемая полезная модель, заключается в создании инструмента для проведения вскрытия внутренних органов и точного измерения размеров анатомических структур. Задача решается за счет того, что патологоанатомические ножницы состоят из двух бранш с режущими кромками на рабочих концах, соединенных заклепкой, и колец для пальцев, рабочая часть бранш выполнена с острой односторонней заточкой, посередине хвостовой части одной из бранш расположена дугообразная двухсторонняя линейноугловая шкала, а другая бранша содержит метку для фиксации результатов измерения. На фигуре изображен общий вид патологоанатомических ножниц, где 1 - бранша, 2 бранша, 3 - заклепка, 4 - рабочая часть, 5 - кольцо для пальцев, 6 - хвостовая часть, 7 - дугообразная двухсторонняя линейно-угловая шкала, 8 - метка для фиксации результатов измерения. Патологоанатомические ножницы цельнометаллические и состоят из бранши 1 и бранши 2, соединенных между собой заклепкой 3. Рабочая часть 4 бранш 1 и 2 остро заточена с внутренней стороны. Хвостовая часть 6 бранш 1 и 2 содержит кольца для пальцев 5. Посередине хвостовой части 6 бранши 1 закреплена двухсторонняя дугообразная линейно- угловая шкала 7, миллиметровая с одной стороны и угловая на обороте. Бранша 2 содержит метку для фиксации результатов измерения 8. Полезная модель используется следующим образом на большой и средний палец руки надеваются кольца для пальцев 5, указательный палец руки устанавливается на заклепке 3,посредством приведения и отведения бранш 1 и 2 выполняют разрез тканей внутренних органов. При последующем линейном или угловом измерении концы рабочей части 4 бранш 1 и 2 устанавливают на края анатомической структуры, бранши 1 и 2 разводят посредством колец для пальцев 5 и по расположению на хвостовой части 6 бранши 1 метки для фиксации результатов измерения 8 на соответствующем значении двухсторонней дугообразной линейно-угловой шкалы 7 фиксируют измеряемую линейную или угловую величину. Предлагаемые патологоанатомические ножницы позволяют производить не только разъединение тканей, но и точное измерение размеров анатомических образований полых и трубчатых органов. Модель удобна в работе, проста и доступна в изготовлении, легко воспроизводима и обеспечивает возможность использования в патологоанатомической,судебно-медицинской практике. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
