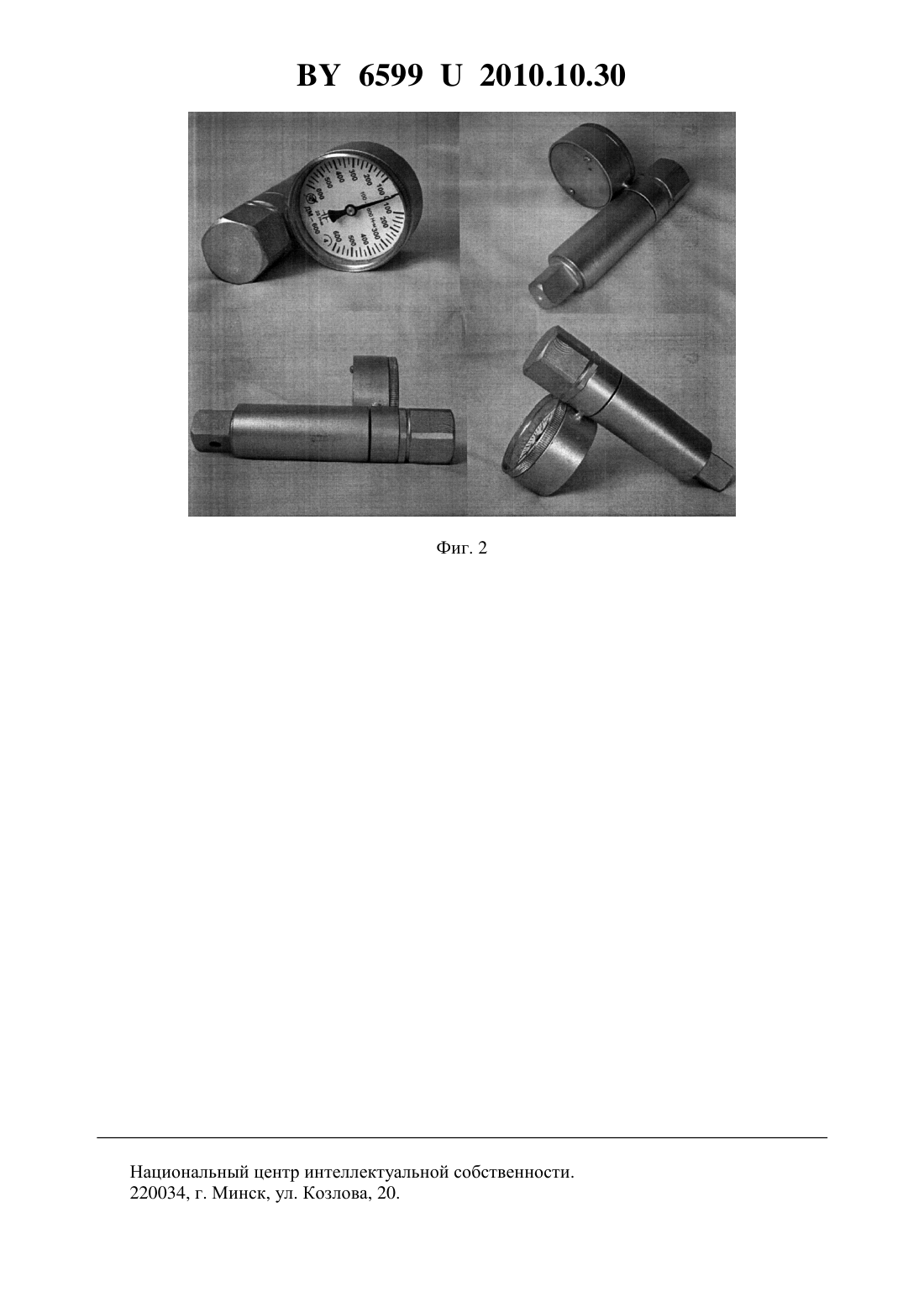

Ключ моментный шкальный

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Юрчик Валерий Леонидович Юрчик Сергей Валерьевич(72) Авторы Юрчик Валерий Леонидович Юрчик Сергей Валерьевич(73) Патентообладатель Юрчик Валерий Леонидович Юрчик Сергей Валерьевич(57) Ключ моментный шкальный, содержащий торсиометр с двумя опорными элементами,выполненный в виде полого вала и расположенного в нем сплошного вала, жестко соединенных с одного конца, подпружиненный рычажно-зубчатый механизм со стрелочной индикацией, соединенный с обоими валами торсиометра и закрепленный на сплошном валу между двумя опорными элементами, в котором регулируемое плечо зубчатого сектора рычажно-зубчатого механизма соединено с полым валом подвижными тягами переменной длины, при этом количество подвижных тяг составляет 1-3, они соединены последовательно и длина составляет 0,05-1 длин их разверток и, по крайней мере, одна из подвижных тяг выполнена с изгибом в пространстве не менее чем в одном направлении,отличающийся тем, что рычажно-зубчатый механизм закреплен на регулируемой съемной плате и, по крайней мере, одна из подвижных тяг выполнена в виде сборной конструкции, состоящей из несущей и шарнирной частей.(56) 1. А.с. СССР 712699, 1980. 2. Полезная модель РФ 17620 1, 2001. Полезная модель относится к измерительной технике и может быть использована в машиностроении и приборостроении, в частности для определения момента усилия затяжки резьбовых соединений. Известны моментные шкальные ключи, состоящие из пружины, корпуса в виде квадрата и рукоятки, снабженные указателем значения крутящего момента в виде шкалы и стрелки, указывающие момент усилия затяжки, принцип действия которых основан на измерении деформации продольного изгиба пружинных элементов. Эти ключи просты в изготовлении, но обладают рядом недостатков они громоздки, их невозможно применять в труднодоступных местах, обладают невысокой точностью измерения. В известных моментных ключах, принцип действия которых основан на измерении продольного изгиба пружинных элементов от приложения момента силы затяжки, в которых применяются рычажно-зубчатые механизмы, связанные с электронной схемой, деформация рычажно-зубчатого механизма вызывает изменения параметров электронной схемы, по которым определяют измеряемый момент затяжки 1. Данные ключи обладают высокой точностью, их можно применять для измерения крутящего момента в труднодоступных местах. Однако они обладают такими недостатками, как чувствительность к ударам, сложность конструкции и технологии изготовления и соответственно высокой стоимостью. Наиболее близким по технической сущности к предлагаемому является устройство для измерения момента усилия затяжки по значению угла закручивания вала, содержащее торсиометр с двумя опорными элементами, который выполнен в виде полого вала и расположенного в нем сплошного вала, жестко соединенных с одного конца, подпружиненный рычажно-зубчатый механизм со стрелочной индикацией, соединенный с обоими валами торсиометра и закрепленный на сплошном валу между двумя опорными элементами, в котором регулируемое плечо зубчатого сектора рычажно-зубчатого механизма соединено с полым валом подвижными тягами переменной длины, причем хотя бы одна из подвижных тяг выполнена с изгибом. При работе устройства свободные концы торсиометра поворачиваются относительно другого на угол, определяемый деформацией сплошного вала, на концах которого имеются опорные элементы 2. Это устройство обладает широкими пределами регулирования рычажно-зубчатого механизма и может быть использовано в труднодоступных местах. Однако его недостатками являются сложность регулировки и ремонта, нелинейность,низкая надежность. Задачей, на решение которой направлено создание предлагаемой полезной модели, является упрощение регулировки, ремонта, линеаризация характеристики механизма, повышение технологичности и надежности конструкции. Поставленная задача решается предлагаемым ключом моментным шкальным, содержащим торсеометр с двумя опорными элементами, выполненный в виде полого вала и расположенного в нем сплошного вала, жестко соединенных с одного конца, подпружиненный рычажно-зубчатый механизм со стрелочной индикацией, соединенный с обоими валами торсиометра и закрепленный на сплошном валу между двумя опорными элементами, в котором регулируемое плечо зубчатого сектора рычажно-зубчатого механизма соединено с полым валом подвижными тягами переменной длины, при этом количество подвижных тяг составляет 1-3, они соединены последовательно и длина их составляет 0,005-1 длин их разверток и, по крайней мере, одна из подвижных тяг выполнена с изгибом в пространстве не менее чем в одном направлении, отличающийся тем, что рычажно 2 65992010.10.30 зубчатый механизм закреплен на регулируемой съемной плате и, по крайней мере, одна из подвижных тяг выполнена в виде сборной конструкции, состоящей из несущей и шарнирной частей. В заявляемой полезной модели установка рычажно-зубчатого механизма на регулируемой съемной плате и выполнение, по крайней мере, одной из подвижных тяг в виде сборной конструкции, состоящей из несущей и шарнирной частей, позволяет облегчить регулировку и получение характеристики механизма близкой к линейной, упростить ремонт, повысить технологичность и надежность. Конструкция предлагаемой полезной модели поясняется чертежом. На фиг. 1 представлена схема ключа моментного шкального, в котором зубчатый механизм неподвижно закреплен на регулируемой съемной плате, где 1 - сплошной вал 2 - полый вал 3 - 4 - опорные элементы 5 - корпус 6 - съемная плата 7 - зубчатый механизм 8 - несущая часть тяги 9 - шарнирная часть тяги 10 - промежуточная тяга 11 - рычаг сектора 12 - зубчатый сектор 13 - триб 14 - стрелка 15 - шкала 16 - кольцо 17 - спиральная пружина. На фиг. 2 - внешний вид ключа. Ключ моментный шкальный (фиг. 1) содержит торсиометр, включающий сплошной вал 1 с двумя опорными элементами 3, 4 и с одной стороны жестко соединенный с ним полый вал 2. С другой стороны вал 1 жестко соединен с корпусом 5, в котором закреплена съемная регулируемая плата 6, на которой жестко закреплен подпружиненный рычажнозубчатый механизм 7. Полый вал 2 жестко соединен с несущей частью тяги 8, жестко соединенной с шарнирной частью 9, которая через промежуточную тягу 10 соединена с рычагом 11 зубчатого сектора 12. Сектор 12 находится в зацеплении с трибом 13, на оси которого жестко закреплена стрелка 14. Спиральная пружина 17 выбирает зазоры в рычажно-зубчатом механизме. Шкала 15 установлена в кольце 16, которое может поворачиваться в корпусе 5. Пример конкретного выполнения (фиг. 1). Ключ содержит торсиометр в виде полого вала и расположенного в нем сплошного вала. Сплошной вал 1 выполнен из стали 65 Г длиной 100 мм, диаметром рабочей части торсиона 17 мм. Опорные элементы 3 и 4 выполнены соответственно в виде наружного квадрата 1313 мм и шестигранника 19 мм. Полый вал 2 выполнен в виде трубы с наружным диаметром 21,3 мм и длиной 40 мм из стали 10. Съемная плата 6 выполнена из листовой стали 10 толщиной 3 мм. Корпус 5 в виде сварной конструкции выполнен из труб с наружным диаметром и длиной соответственно 60 мм и 25 мм 21,3 мм и 14 мм из стали 10. Зубчатый механизм 7 представляет собой зубчатый сектор 12 из латуни ЛС 59-1 (выполнен цельно с регулируемым рычагом 11), находящийся в зацеплении с трибом 13, выполненным из стали У 10, и заключенными между платами из латуни Л 63 толщиной 0,8 мм. На триб насажена стрелка толщиной 0,15 мм и длиной 25 мм из стали У 10. Несущая часть тяги 8 диаметром 2,5 мм и длиной 40 мм выполнен из лату 3 65992010.10.30 ни ЛС 59-1 и жестко соединена с шарнирной частью тяги 9 г-образной формы, выполненной из латуни Л 59-1 диаметром 1 мм. Регулируемое плечо рычага 11 может изменяться в пределах 51 мм. Необходимое передаточное отношение и наиболее близкие к линейным характеристики механизма достигаются за счет регулировки рычага 11, изменения угла наклона этого рычага при повороте платы 6 в расточке изменения угла наклона этого рычага при повороте платы 6 в расточке корпуса и гибки промежуточной тяги 10. Плата 6 жестко закреплена в расточке корпуса 5 и может быть повернута на угол 180, что позволяет регулировать различные варианты рычажных механизмов. Кольцо 16 со шкалой 15 может поворачиваться на угол 360, позволяя тем самым производить установку шкалы на ноль или на заданное значение момента затяжки путем предварительного совмещения соответствующей отметки на шкале со стрелкой при этом затяжку производят до момента совпадения стрелки с нулевой отметкой. Ключ работает следующим образом опорный элемент 3 с помощью насадной головки устанавливают в месте затяжки резьбовых соединений. К опорному элементу 4 прикладывается момент затяжки. При этом происходит упругое скручивание вала 1 и поворот корпуса 5 с механизмом 7 относительно полого вала 2, который через тяги воздействует на рычаг 11 зубчатого сектора 12 и поворачивает последний. Вращение передается через триб 13 на стрелку 14, угол поворота которой характеризует значение момента затяжки. Установка в предлагаемом устройстве рычажно-зубчатого механизма на регулируемой съемной плате позволяет повысить технологичность сборки, упростить ремонт за счет легкого снятия-установки платы с механизмом, облегчить регулировку и линеаризацию характеристики механизма, за счет возможности изменения угла наклона регулируемого плеча рычага зубчатого сектора при повороте регулируемой съемной платы. Выполнение тяги в виде сборной конструкции, состоящей из жестко соединенных несущей и шарнирной частей, позволяет облегчить изготовление шарнирной части, обеспечить требуемую жесткость в несущей части и облегчить подгонку тяги, ограничиваясь подгонкой ее только в шарнирной части. Выполнение корпуса в виде несущей конструкции, в которой закреплена плата с рычажно-зубчатым механизмом, надежно защищает механизм от ударов, позволяет использовать унифицированную конструкцию корпуса с подпружиненным механизмом для различных типоразмеров ключей. Возможность установки шкалы на заданный момент затяжки позволяет при работе лишь отслеживать момент выхода стрелки на ноль. Это удобно для пользователя, особенно в труднодоступных местах машин и механизмов. Таким образом, предложенная полезная модель проста в изготовлении, сборке, регулировке, надежна и удобна в использовании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
