Капустоуборочный комбайн

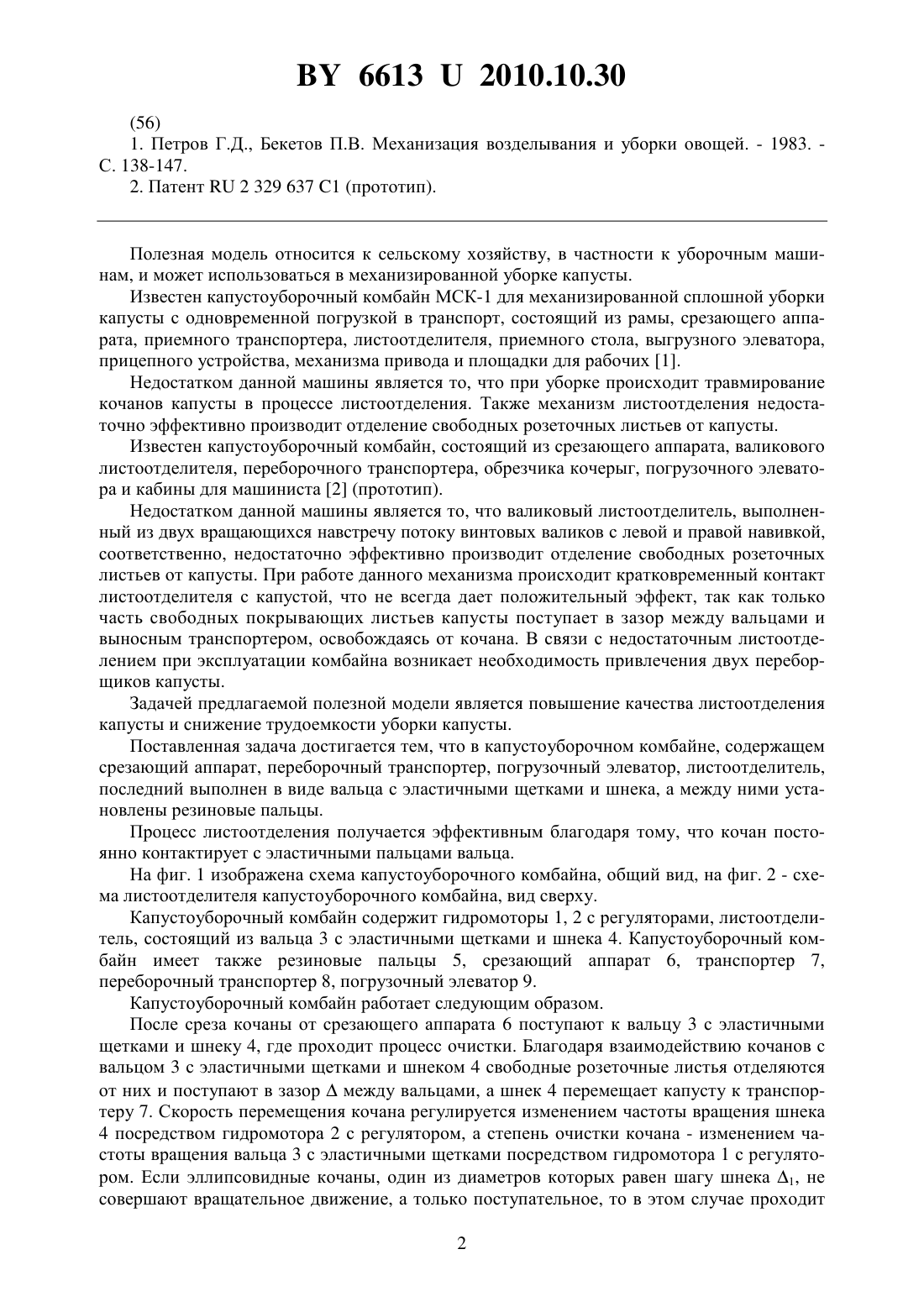

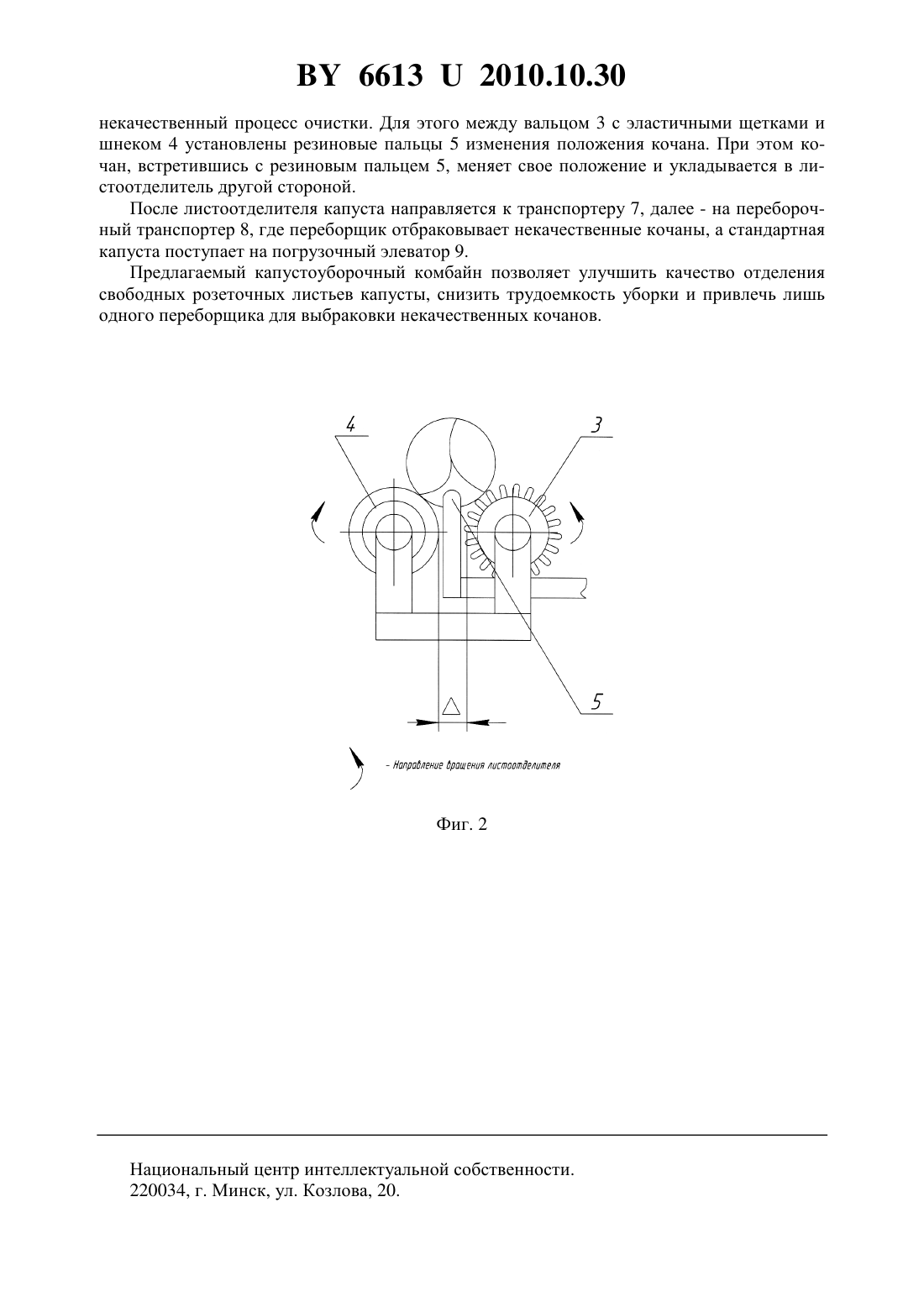

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Апанович Анатолий Адамович Ковальчук Галина Владимировна Мисников Константин Николаевич Полобок Виктор Николаевич Рапинчук Александр Леонидович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Капустоуборочный комбайн, содержащий срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель, отличающийся тем, что листоотделитель выполнен в виде вальца с эластичными щетками и шнека, а между ними установлены резиновые пальцы.(56) 1. Петров Г.Д., Бекетов П.В. Механизация возделывания и уборки овощей. - 1983. С. 138-147. 2. Патент 2 329 637 1 (прототип). Полезная модель относится к сельскому хозяйству, в частности к уборочным машинам, и может использоваться в механизированной уборке капусты. Известен капустоуборочный комбайн МСК-1 для механизированной сплошной уборки капусты с одновременной погрузкой в транспорт, состоящий из рамы, срезающего аппарата, приемного транспортера, листоотделителя, приемного стола, выгрузного элеватора,прицепного устройства, механизма привода и площадки для рабочих 1. Недостатком данной машины является то, что при уборке происходит травмирование кочанов капусты в процессе листоотделения. Также механизм листоотделения недостаточно эффективно производит отделение свободных розеточных листьев от капусты. Известен капустоуборочный комбайн, состоящий из срезающего аппарата, валикового листоотделителя, переборочного транспортера, обрезчика кочерыг, погрузочного элеватора и кабины для машиниста 2 (прототип). Недостатком данной машины является то, что валиковый листоотделитель, выполненный из двух вращающихся навстречу потоку винтовых валиков с левой и правой навивкой,соответственно, недостаточно эффективно производит отделение свободных розеточных листьев от капусты. При работе данного механизма происходит кратковременный контакт листоотделителя с капустой, что не всегда дает положительный эффект, так как только часть свободных покрывающих листьев капусты поступает в зазор между вальцами и выносным транспортером, освобождаясь от кочана. В связи с недостаточным листоотделением при эксплуатации комбайна возникает необходимость привлечения двух переборщиков капусты. Задачей предлагаемой полезной модели является повышение качества листоотделения капусты и снижение трудоемкости уборки капусты. Поставленная задача достигается тем, что в капустоуборочном комбайне, содержащем срезающий аппарат, переборочный транспортер, погрузочный элеватор, листоотделитель,последний выполнен в виде вальца с эластичными щетками и шнека, а между ними установлены резиновые пальцы. Процесс листоотделения получается эффективным благодаря тому, что кочан постоянно контактирует с эластичными пальцами вальца. На фиг. 1 изображена схема капустоуборочного комбайна, общий вид, на фиг. 2 - схема листоотделителя капустоуборочного комбайна, вид сверху. Капустоуборочный комбайн содержит гидромоторы 1, 2 с регуляторами, листоотделитель, состоящий из вальца 3 с эластичными щетками и шнека 4. Капустоуборочный комбайн имеет также резиновые пальцы 5, срезающий аппарат 6, транспортер 7,переборочный транспортер 8, погрузочный элеватор 9. Капустоуборочный комбайн работает следующим образом. После среза кочаны от срезающего аппарата 6 поступают к вальцу 3 с эластичными щетками и шнеку 4, где проходит процесс очистки. Благодаря взаимодействию кочанов с вальцом 3 с эластичными щетками и шнеком 4 свободные розеточные листья отделяются от них и поступают в зазормежду вальцами, а шнек 4 перемещает капусту к транспортеру 7. Скорость перемещения кочана регулируется изменением частоты вращения шнека 4 посредством гидромотора 2 с регулятором, а степень очистки кочана - изменением частоты вращения вальца 3 с эластичными щетками посредством гидромотора 1 с регулятором. Если эллипсовидные кочаны, один из диаметров которых равен шагу шнека 1, не совершают вращательное движение, а только поступательное, то в этом случае проходит 2 66132010.10.30 некачественный процесс очистки. Для этого между вальцом 3 с эластичными щетками и шнеком 4 установлены резиновые пальцы 5 изменения положения кочана. При этом кочан, встретившись с резиновым пальцем 5, меняет свое положение и укладывается в листоотделитель другой стороной. После листоотделителя капуста направляется к транспортеру 7, далее - на переборочный транспортер 8, где переборщик отбраковывает некачественные кочаны, а стандартная капуста поступает на погрузочный элеватор 9. Предлагаемый капустоуборочный комбайн позволяет улучшить качество отделения свободных розеточных листьев капусты, снизить трудоемкость уборки и привлечь лишь одного переборщика для выбраковки некачественных кочанов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
