Ключ гаечный торцовый

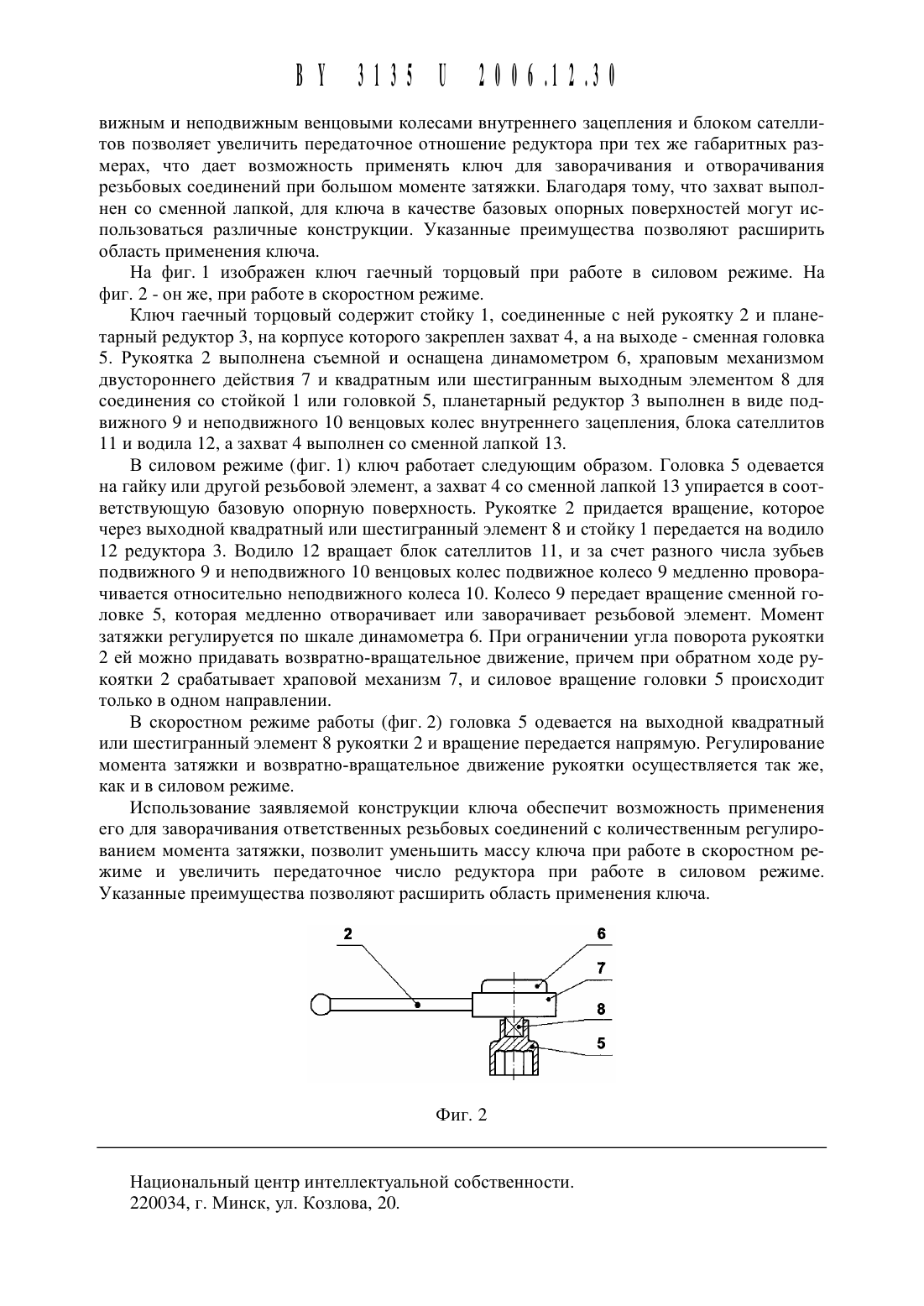

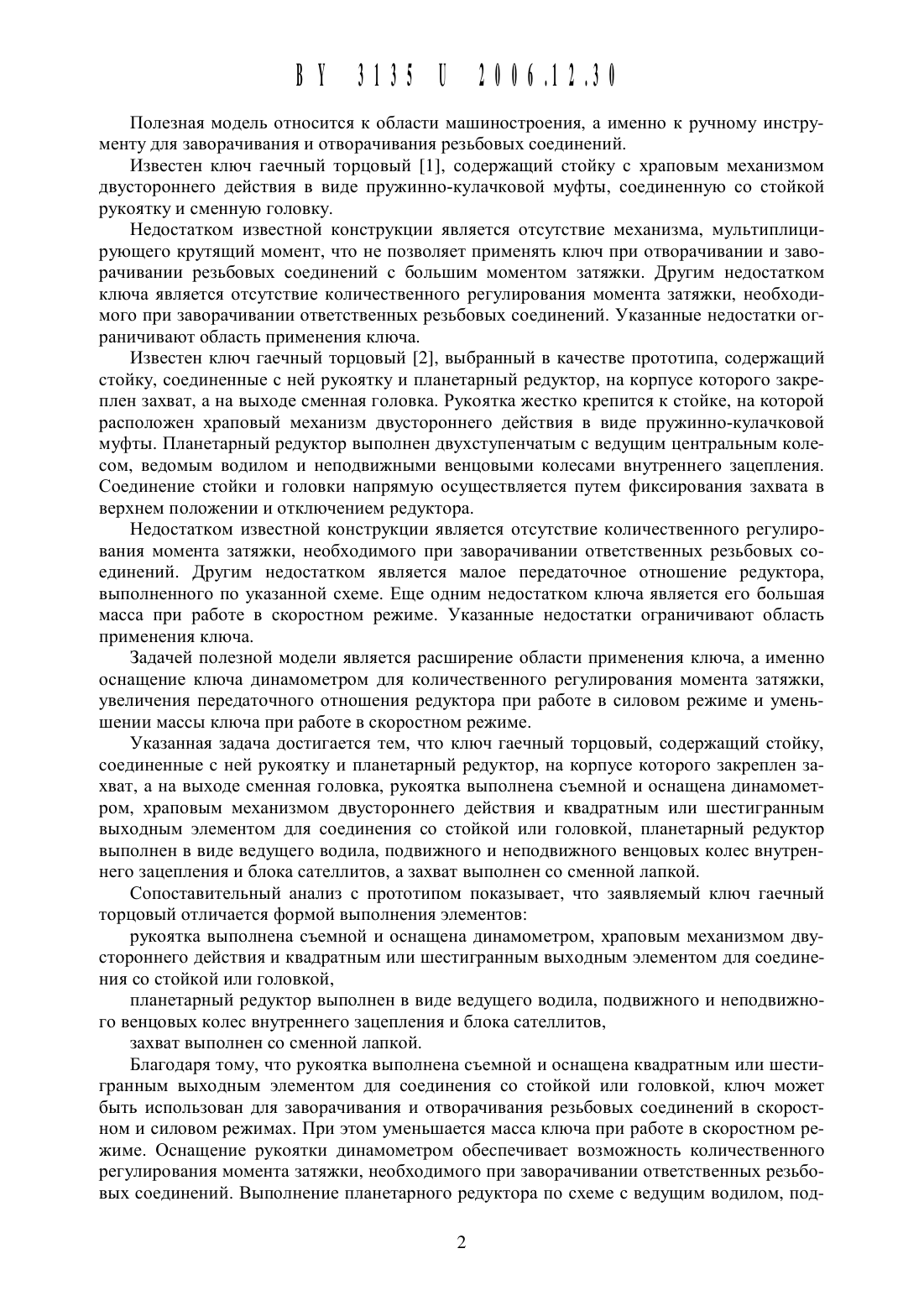

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУНАЦИОНАЛЬНЫЙ ЦЕНГР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71)3 аявитель Дук Игорь Викторович(72) Авторы Лукашок Александр Николаевич Лукашок Николай Михайлович Дук Игорь Викторович (ВУ)(73) Патентообладатель Дук Игорь Викторович (ВУ)Ключ гаечный торцовый, содержащий стойку, соединенные с ней рукоятку и планетарный редуктор, на корпусе которого закреплен захват, а на выходе сменная головка, отличающийся тем, что рукоятка выполнена съемной и оснаЩена динамометром, храповым механизмом двустороннего действия и квадратным или шестигранным выходным элементом для соединения со стойкой или головкой, Планетарный редуктор выполнен в виде ведущего водила, подвижного и неподвижного венцовых колес внутреннего зацепления и блока сателлитов, а захват выполнен со сменной лапкой.Полезная модель относится К области машиностроения, а именно К ручному инструменту для заворачивания и отворачивания резьбовых соединений.Известен ключ гаечный торцовый 1, содержащий стойку с храповым механизмом двустороннего действия в виде пружинно-кулачковой муфты, соединенную со стойкой рукоятку и сменную головку.Недостатком известной конструкции является отсутствие механизма, мультиплицирующего крутящий момент, что не позволяет применять ключ при отворачивании и заворачивании резьбовых соединений с большим моментом затяжки. Другим недостатком ключа является отсутствие количественного регулирования момента затяжки, необходимого при заворачивании ответственных резьбовых соединений. Указанные недостатки ограничивают область применения ключа.Известен ключ гаечный торцовый 2, выбранный в качестве прототипа, содержащий стойку, соединенные с ней рукоятку и планетарный редуктор, на корпусе которого закреплен захват, а на выходе сменная головка. Рукоятка жестко крепится к стойке, на которой расположен храповый механизм двустороннего действия в виде пружинно-кулачковой муфты. Планетарный редуктор выполнен двухступенчатым с ведущим центральным колесом, ведомым водилом и неподвижными венцовыми колесами внутреннего зацепления. Соединение стойки и головки напрямую осуществляется путем фиксирования захвата в верхнем положении и отключением редуктора.Недостатком известной конструкции является отсутствие количественного регулирования момента затяжки, необходимого при заворачивании ответственных резьбовых соединений. Другим недостатком является малое передаточное отношение редуктора,выполненного по указанной схеме. Еще одним недостатком ключа является его большая масса при работе в скоростном режиме. Указанные недостатки ограничивают область применения ключа.Задачей полезной модели является расширение области применения ключа, а именно оснащение ключа динамометром для количественного регулирования момента затяжки,увеличения передаточного отношения редуктора при работе в силовом режиме и уменьшении массы ключа при работе в скоростном режиме.Указанная задача достигается тем, что ключ гаечный торцовый, содержащий стойку,соединенные с ней рукоятку и планетарный редуктор, на корпусе которого закреплен захват, а на выходе сменная головка, рукоятка выполнена съемной и оснащена динамометром, храповым механизмом двустороннего действия и квадратным или шестигранным выходным элементом для соединения со стойкой или головкой, планетарный редуктор выполнен в виде ведущего водила, подвижного и неподвижного венцовых колес внутреннего зацепления и блока сателлитов, а захват выполнен со сменной лапкой.Сопоставительный анализ с прототипом показывает, что заявляемый ключ гаечный торцовый отличается формой выполнения элементоврукоятка выполнена съемной и оснащена динамометром, храповым механизмом двустороннего действия и квадратным или шестигранным выходным элементом для соединения со стойкой или головкой, планетарный редуктор выполнен в виде ведущего водила, подвижного и неподвижного венцовых колес внутреннего зацепления и блока сателлитов, захват выполнен со сменной лапкой.Благодаря тому, что рукоятка выполнена съемной и оснащена квадратным или шестигранным выходным элементом для соединения со стойкой или головкой, ключ может быть использован для заворачивания и отворачивания резьбовых соединений в скоростном и силовом режимах. При этом уменьшается масса ключа при работе в скоростном режиме. Оснащение рукоятки динамометром обеспечивает возможность количественного регулирования момента затяжки, необходимого при заворачивании ответственных резьбовых соединений. Выполнение планетарного редуктора по схеме с ведущим водилом, под 11313511 20064230вижным И неподвижным венцовь 1 ми колесами внутреннего зацепления и блоком сателлитов позволяет увеличить передаточное отношение редуктора при тех же габаритных размерах, что дает возможность применять ключ для заворачивания и отворачивания резьбовых соединений при большом моменте затяжки. Благодаря тому, что захват вь 1 полнен со сменной лапкой, для ключа в качестве базовых опорных поверхностей могут использоваться различные конструкции. Указанные преимущества позволяют расширить область применения ключа.На фиг. 1 изображен ключ гаечный торцовый при работе в силовом режиме. На фиг. 2 - он же, при работе в скоростном режиме.Ключ гаечный торцовый содержит стойку 1, соединенные с ней рукоятку 2 и планетарный редуктор 3, на корпусе которого закреплен захват 4, а на выходе - сменная головка 5. Рукоятка 2 выполнена съемной и оснашена динамометром 6, храповым механизмом двустороннего действия 7 и квадратным или шестигранным выходным элементом 8 для соединения со стойкой 1 или головкой 5, планетарный редуктор 3 выполнен в виде подвижного 9 и неподвижного 10 венцовых колес внутреннего зацепления, блока сателлитов 11 и водила 12, а захват 4 выполнен со сменной лапкой 13.В силовом режиме (фиг. 1) ключ работает следующим образом. Головка 5 одевается на гайку или другой резьбовой элемент, а захват 4 со сменной лапкой 13 упирается в соответствующую базовую опорную поверхность. Рукоятке 2 придается врашение, которое через выходной квадратный или шестигранный элемент 8 и стойку 1 передается на водило 12 редуктора 3. Водило 12 врашает блок сателлитов 11, и за счет разного числа зубьев подвижного 9 и неподвижного 10 венцовых колес подвижное колесо 9 медленно проворачивается относительно неподвижного колеса 10. Колесо 9 передает врашение сменной головке 5, которая медленно отворачивает или заворачивает резьбовой элемент. Момент затяжки регулируется по шкале динамометра 6. При ограничении угла поворота рукоятки 2 ей можно придавать возвратно-врашательное движение, причем при обратном ходе рукоятки 2 срабатывает храповой механизм 7, и силовое врашение головки 5 происходит только в одном направлении.В скоростном режиме работы (фиг. 2) головка 5 одевается на выходной квадратный или шестигранный элемент 8 рукоятки 2 и врашение передается напрямую. Регулирование момента затяжки и возвратно-врашательное движение рукоятки осуществляется так же,как и в силовом режиме.Использование заявляемой конструкции ключа обеспечит возможность применения его для заворачивания ответственных резьбовых соединений с количественным регулированием момента затяжки, позволит уменьшить массу ключа при работе в скоростном режиме и увеличить передаточное число редуктора при работе в силовом режиме. Указанные преимущества позволяют расширить область применения ключа.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
