Моментный ключ

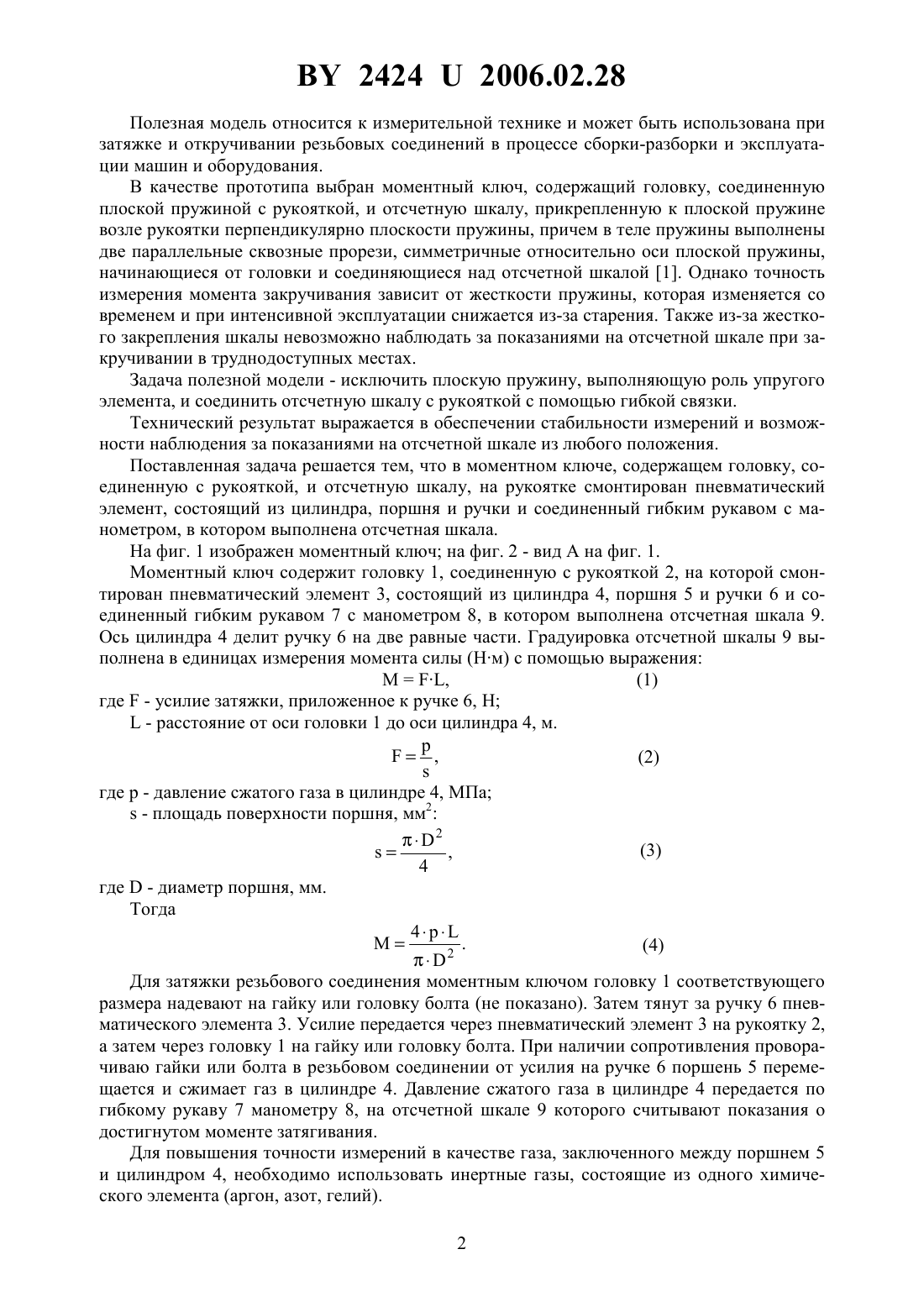

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Автор Буйкус Кястас Вито(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Моментный ключ, содержащий головку, соединенную с рукояткой, и отсчетную шкалу, отличающийся тем, что на рукоятке смонтирован пневматический элемент, состоящий из цилиндра, поршня и ручки и соединенный гибким рукавом с манометром, в котором выполнена отсчетная шкала. 24242006.02.28 Полезная модель относится к измерительной технике и может быть использована при затяжке и откручивании резьбовых соединений в процессе сборки-разборки и эксплуатации машин и оборудования. В качестве прототипа выбран моментный ключ, содержащий головку, соединенную плоской пружиной с рукояткой, и отсчетную шкалу, прикрепленную к плоской пружине возле рукоятки перпендикулярно плоскости пружины, причем в теле пружины выполнены две параллельные сквозные прорези, симметричные относительно оси плоской пружины,начинающиеся от головки и соединяющиеся над отсчетной шкалой 1. Однако точность измерения момента закручивания зависит от жесткости пружины, которая изменяется со временем и при интенсивной эксплуатации снижается из-за старения. Также из-за жесткого закрепления шкалы невозможно наблюдать за показаниями на отсчетной шкале при закручивании в труднодоступных местах. Задача полезной модели - исключить плоскую пружину, выполняющую роль упругого элемента, и соединить отсчетную шкалу с рукояткой с помощью гибкой связки. Технический результат выражается в обеспечении стабильности измерений и возможности наблюдения за показаниями на отсчетной шкале из любого положения. Поставленная задача решается тем, что в моментном ключе, содержащем головку, соединенную с рукояткой, и отсчетную шкалу, на рукоятке смонтирован пневматический элемент, состоящий из цилиндра, поршня и ручки и соединенный гибким рукавом с манометром, в котором выполнена отсчетная шкала. На фиг. 1 изображен моментный ключ на фиг. 2 - вид А на фиг. 1. Моментный ключ содержит головку 1, соединенную с рукояткой 2, на которой смонтирован пневматический элемент 3, состоящий из цилиндра 4, поршня 5 и ручки 6 и соединенный гибким рукавом 7 с манометром 8, в котором выполнена отсчетная шкала 9. Ось цилиндра 4 делит ручку 6 на две равные части. Градуировка отсчетной шкалы 9 выполнена в единицах измерения момента силы (Нм) с помощью выражения,(1) где- усилие затяжки, приложенное к ручке 6, Н- расстояние от оси головки 1 до оси цилиндра 4, м. где- давление сжатого газа в цилиндре 4, МПа- площадь поверхности поршня, мм 22(4)2 Для затяжки резьбового соединения моментным ключом головку 1 соответствующего размера надевают на гайку или головку болта (не показано). Затем тянут за ручку 6 пневматического элемента 3. Усилие передается через пневматический элемент 3 на рукоятку 2,а затем через головку 1 на гайку или головку болта. При наличии сопротивления проворачиваю гайки или болта в резьбовом соединении от усилия на ручке 6 поршень 5 перемещается и сжимает газ в цилиндре 4. Давление сжатого газа в цилиндре 4 передается по гибкому рукаву 7 манометру 8, на отсчетной шкале 9 которого считывают показания о достигнутом моменте затягивания. Для повышения точности измерений в качестве газа, заключенного между поршнем 5 и цилиндром 4, необходимо использовать инертные газы, состоящие из одного химического элемента (аргон, азот, гелий). 2 24242006.02.28 Таким образом, замена плоской пружины на пневматический элемент позволяет избежать при интенсивной эксплуатации моментного ключа уменьшения точности измерений в результате снижения жесткости пружины из-за старения, а использование гибкой связи между моментным ключом и манометром позволяет расположить манометр с отсчетной шкалой в любом удобном для считывания положении, что повышает надежность и точность затяжки резьбовых соединений. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
