Стеновая панель и сборочный элемент ее несущего основания

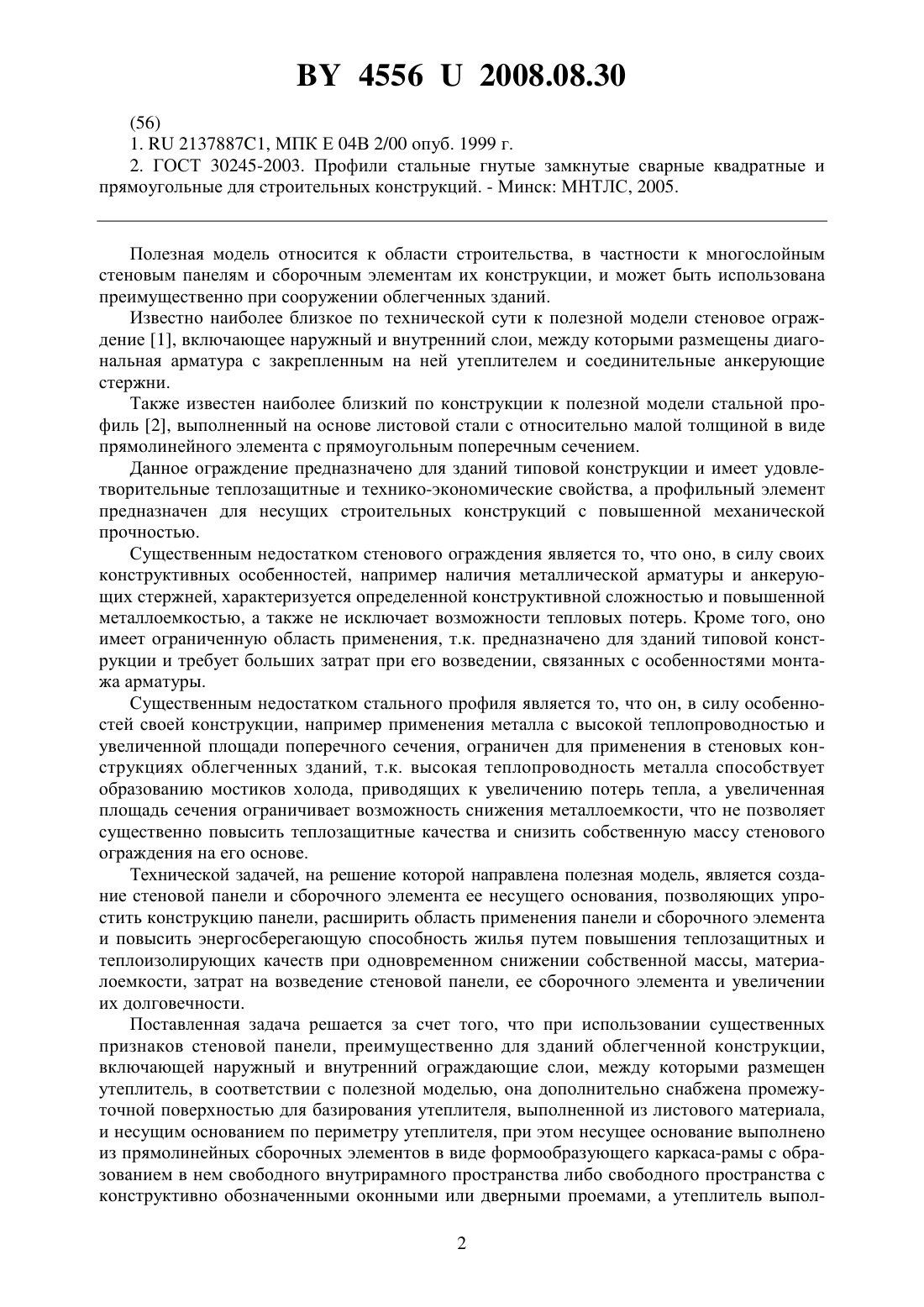

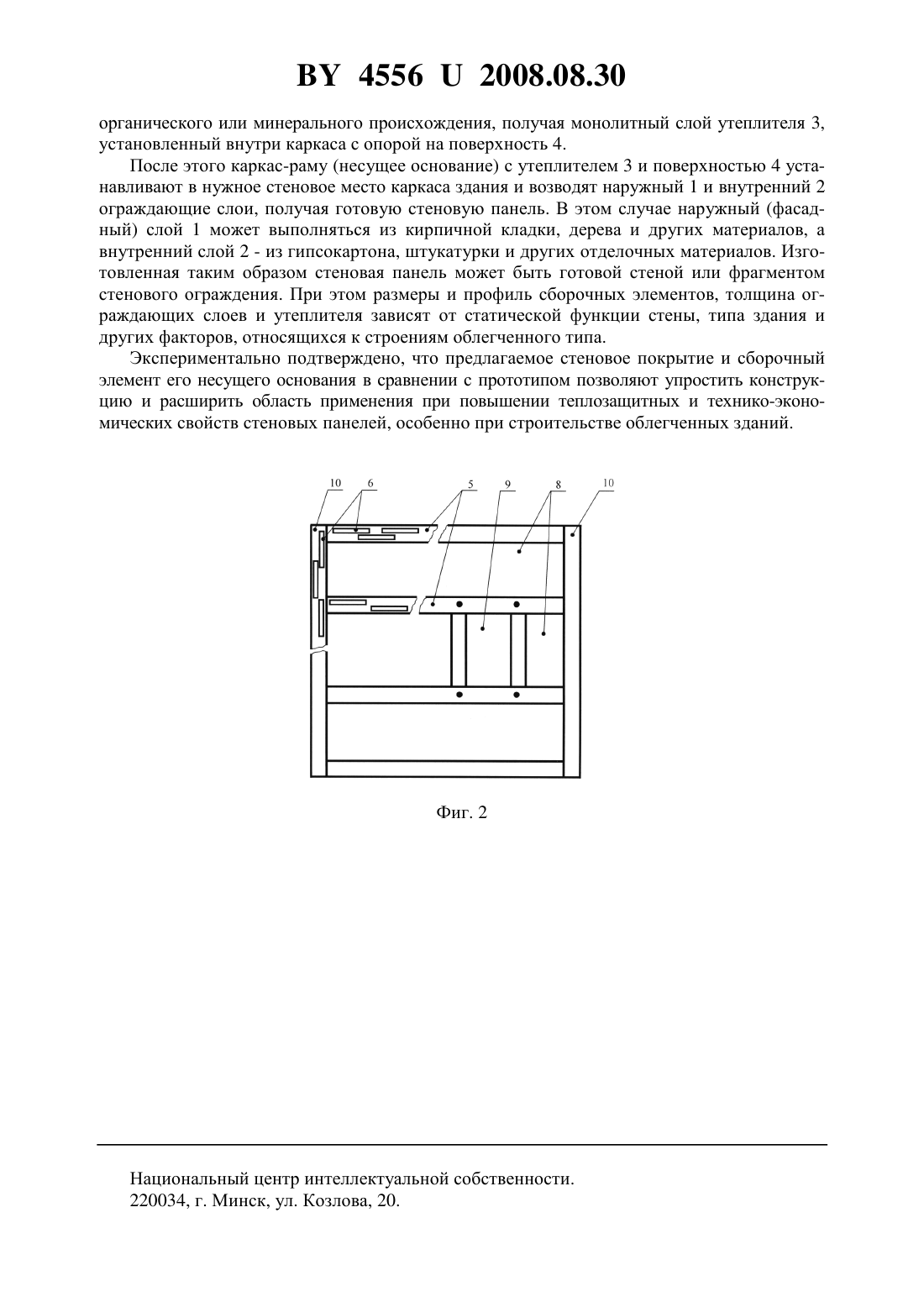

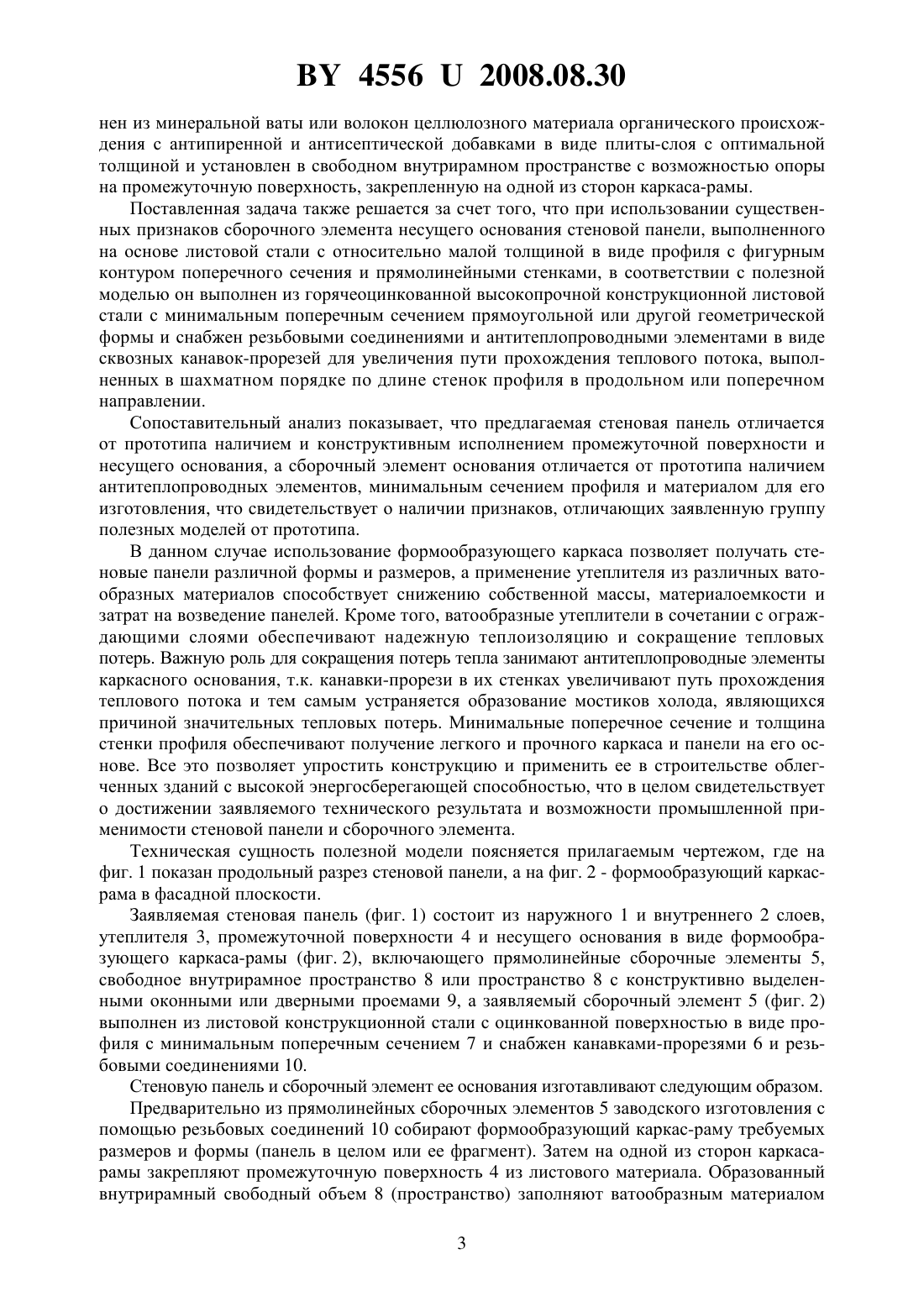

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНОВАЯ ПАНЕЛЬ И СБОРОЧНЫЙ ЭЛЕМЕНТ ЕЕ НЕСУЩЕГО ОСНОВАНИЯ(71) Заявитель Фролова Зоя Вениаминовна(72) Автор Фролова Зоя Вениаминовна(73) Патентообладатель Фролова Зоя Вениаминовна(57) 1. Стеновая панель, преимущественно для зданий облегченной конструкции, включающая наружный и внутренний ограждающие слои, между которыми размещен утеплитель,отличающаяся тем, что она снабжена промежуточной поверхностью для базирования утеплителя, выполненной из листового материала, и несущим основанием по периметру утеплителя, при этом несущее основание выполнено из прямолинейных сборочных элементов в виде формообразующего каркаса-рамы с образованием в нем свободного внутрирамного пространства либо свободного пространства с конструктивно обозначенными оконными или дверными проемами, а утеплитель выполнен из минеральной ваты или волокон целлюлозного материала органического происхождения с антипиренной и антисептической добавками в виде плиты-слоя с оптимальной толщиной и установлен в свободном внутрирамном пространстве с возможностью опоры на промежуточную поверхность,закрепленную на одной из сторон каркаса-рамы. 2. Сборочный элемент несущего основания стеновой панели по п. 1, выполненный на основе листовой стали с относительно малой толщиной в виде профиля с фигурным контуром поперечного сечения и прямолинейными стенками, отличающийся тем, что он выполнен из горячеоцинкованной высокопрочной конструкционной листовой стали с минимальным поперечным сечением прямоугольной или другой геометрической формы и снабжен резьбовыми соединениями и антитеплопроводными элементами в виде сквозных канавок-прорезей для увеличения пути прохождения теплового потока, выполненных в шахматном порядке по длине стенок профиля в продольном или поперечном направлении.(56) 1.21378871, МПК Е 04 В 2/00 опуб. 1999 г. 2. ГОСТ 30245-2003. Профили стальные гнутые замкнутые сварные квадратные и прямоугольные для строительных конструкций. - Минск МНТЛС, 2005. Полезная модель относится к области строительства, в частности к многослойным стеновым панелям и сборочным элементам их конструкции, и может быть использована преимущественно при сооружении облегченных зданий. Известно наиболее близкое по технической сути к полезной модели стеновое ограждение 1, включающее наружный и внутренний слои, между которыми размещены диагональная арматура с закрепленным на ней утеплителем и соединительные анкерующие стержни. Также известен наиболее близкий по конструкции к полезной модели стальной профиль 2, выполненный на основе листовой стали с относительно малой толщиной в виде прямолинейного элемента с прямоугольным поперечным сечением. Данное ограждение предназначено для зданий типовой конструкции и имеет удовлетворительные теплозащитные и технико-экономические свойства, а профильный элемент предназначен для несущих строительных конструкций с повышенной механической прочностью. Существенным недостатком стенового ограждения является то, что оно, в силу своих конструктивных особенностей, например наличия металлической арматуры и анкерующих стержней, характеризуется определенной конструктивной сложностью и повышенной металлоемкостью, а также не исключает возможности тепловых потерь. Кроме того, оно имеет ограниченную область применения, т.к. предназначено для зданий типовой конструкции и требует больших затрат при его возведении, связанных с особенностями монтажа арматуры. Существенным недостатком стального профиля является то, что он, в силу особенностей своей конструкции, например применения металла с высокой теплопроводностью и увеличенной площади поперечного сечения, ограничен для применения в стеновых конструкциях облегченных зданий, т.к. высокая теплопроводность металла способствует образованию мостиков холода, приводящих к увеличению потерь тепла, а увеличенная площадь сечения ограничивает возможность снижения металлоемкости, что не позволяет существенно повысить теплозащитные качества и снизить собственную массу стенового ограждения на его основе. Технической задачей, на решение которой направлена полезная модель, является создание стеновой панели и сборочного элемента ее несущего основания, позволяющих упростить конструкцию панели, расширить область применения панели и сборочного элемента и повысить энергосберегающую способность жилья путем повышения теплозащитных и теплоизолирующих качеств при одновременном снижении собственной массы, материалоемкости, затрат на возведение стеновой панели, ее сборочного элемента и увеличении их долговечности. Поставленная задача решается за счет того, что при использовании существенных признаков стеновой панели, преимущественно для зданий облегченной конструкции,включающей наружный и внутренний ограждающие слои, между которыми размещен утеплитель, в соответствии с полезной моделью, она дополнительно снабжена промежуточной поверхностью для базирования утеплителя, выполненной из листового материала,и несущим основанием по периметру утеплителя, при этом несущее основание выполнено из прямолинейных сборочных элементов в виде формообразующего каркаса-рамы с образованием в нем свободного внутрирамного пространства либо свободного пространства с конструктивно обозначенными оконными или дверными проемами, а утеплитель выпол 2 45562008.08.30 нен из минеральной ваты или волокон целлюлозного материала органического происхождения с антипиренной и антисептической добавками в виде плиты-слоя с оптимальной толщиной и установлен в свободном внутрирамном пространстве с возможностью опоры на промежуточную поверхность, закрепленную на одной из сторон каркаса-рамы. Поставленная задача также решается за счет того, что при использовании существенных признаков сборочного элемента несущего основания стеновой панели, выполненного на основе листовой стали с относительно малой толщиной в виде профиля с фигурным контуром поперечного сечения и прямолинейными стенками, в соответствии с полезной моделью он выполнен из горячеоцинкованной высокопрочной конструкционной листовой стали с минимальным поперечным сечением прямоугольной или другой геометрической формы и снабжен резьбовыми соединениями и антитеплопроводными элементами в виде сквозных канавок-прорезей для увеличения пути прохождения теплового потока, выполненных в шахматном порядке по длине стенок профиля в продольном или поперечном направлении. Сопоставительный анализ показывает, что предлагаемая стеновая панель отличается от прототипа наличием и конструктивным исполнением промежуточной поверхности и несущего основания, а сборочный элемент основания отличается от прототипа наличием антитеплопроводных элементов, минимальным сечением профиля и материалом для его изготовления, что свидетельствует о наличии признаков, отличающих заявленную группу полезных моделей от прототипа. В данном случае использование формообразующего каркаса позволяет получать стеновые панели различной формы и размеров, а применение утеплителя из различных ватообразных материалов способствует снижению собственной массы, материалоемкости и затрат на возведение панелей. Кроме того, ватообразные утеплители в сочетании с ограждающими слоями обеспечивают надежную теплоизоляцию и сокращение тепловых потерь. Важную роль для сокращения потерь тепла занимают антитеплопроводные элементы каркасного основания, т.к. канавки-прорези в их стенках увеличивают путь прохождения теплового потока и тем самым устраняется образование мостиков холода, являющихся причиной значительных тепловых потерь. Минимальные поперечное сечение и толщина стенки профиля обеспечивают получение легкого и прочного каркаса и панели на его основе. Все это позволяет упростить конструкцию и применить ее в строительстве облегченных зданий с высокой энергосберегающей способностью, что в целом свидетельствует о достижении заявляемого технического результата и возможности промышленной применимости стеновой панели и сборочного элемента. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 показан продольный разрез стеновой панели, а на фиг. 2 - формообразующий каркасрама в фасадной плоскости. Заявляемая стеновая панель (фиг. 1) состоит из наружного 1 и внутреннего 2 слоев,утеплителя 3, промежуточной поверхности 4 и несущего основания в виде формообразующего каркаса-рамы (фиг. 2), включающего прямолинейные сборочные элементы 5,свободное внутрирамное пространство 8 или пространство 8 с конструктивно выделенными оконными или дверными проемами 9, а заявляемый сборочный элемент 5 (фиг. 2) выполнен из листовой конструкционной стали с оцинкованной поверхностью в виде профиля с минимальным поперечным сечением 7 и снабжен канавками-прорезями 6 и резьбовыми соединениями 10. Стеновую панель и сборочный элемент ее основания изготавливают следующим образом. Предварительно из прямолинейных сборочных элементов 5 заводского изготовления с помощью резьбовых соединений 10 собирают формообразующий каркас-раму требуемых размеров и формы (панель в целом или ее фрагмент). Затем на одной из сторон каркасарамы закрепляют промежуточную поверхность 4 из листового материала. Образованный внутрирамный свободный объем 8 (пространство) заполняют ватообразным материалом 3 45562008.08.30 органического или минерального происхождения, получая монолитный слой утеплителя 3,установленный внутри каркаса с опорой на поверхность 4. После этого каркас-раму (несущее основание) с утеплителем 3 и поверхностью 4 устанавливают в нужное стеновое место каркаса здания и возводят наружный 1 и внутренний 2 ограждающие слои, получая готовую стеновую панель. В этом случае наружный (фасадный) слой 1 может выполняться из кирпичной кладки, дерева и других материалов, а внутренний слой 2 - из гипсокартона, штукатурки и других отделочных материалов. Изготовленная таким образом стеновая панель может быть готовой стеной или фрагментом стенового ограждения. При этом размеры и профиль сборочных элементов, толщина ограждающих слоев и утеплителя зависят от статической функции стены, типа здания и других факторов, относящихся к строениям облегченного типа. Экспериментально подтверждено, что предлагаемое стеновое покрытие и сборочный элемент его несущего основания в сравнении с прототипом позволяют упростить конструкцию и расширить область применения при повышении теплозащитных и технико-экономических свойств стеновых панелей, особенно при строительстве облегченных зданий. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
