Гидрооборудование агрегата для ухода за сооружениями

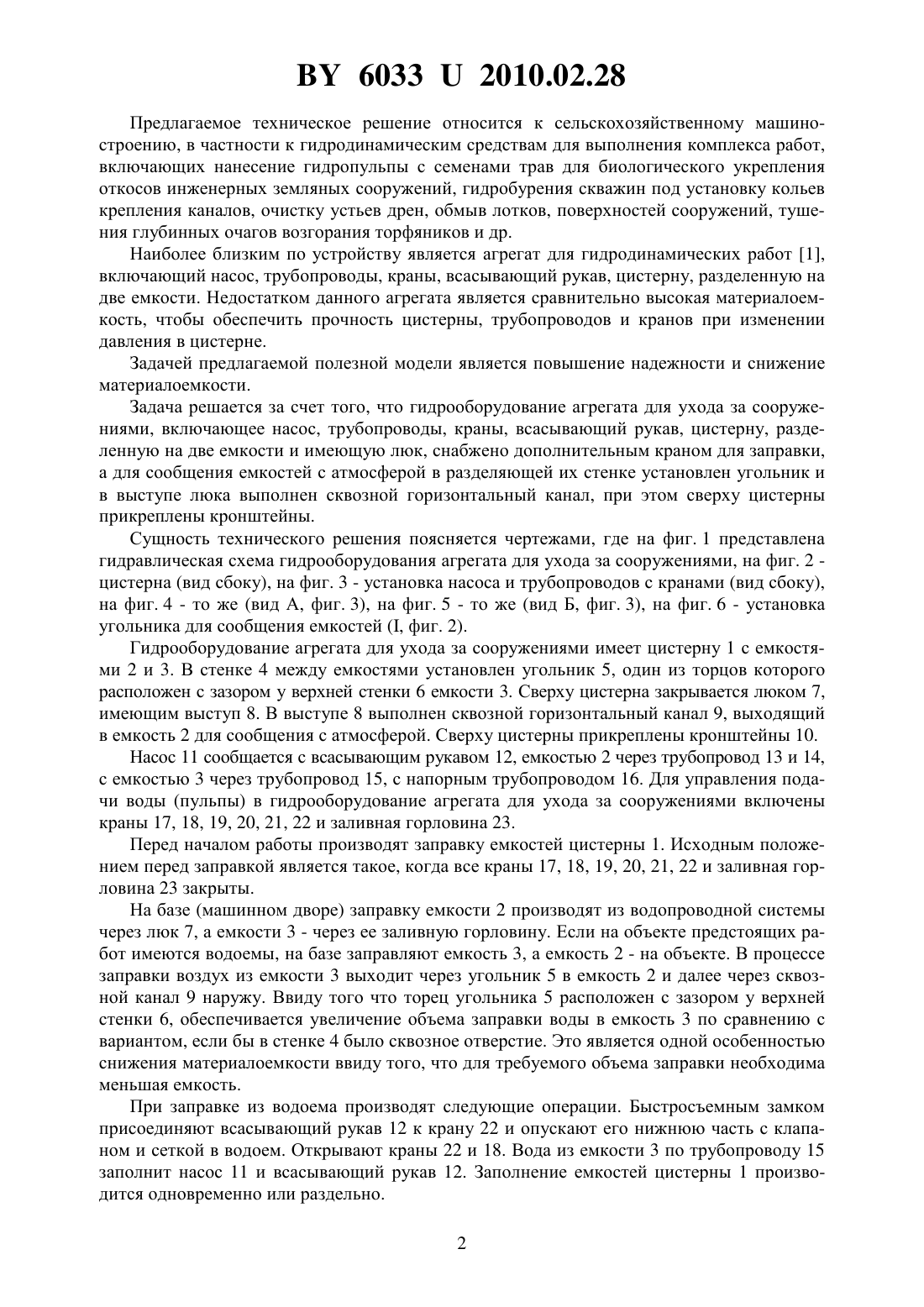

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ГИДРООБОРУДОВАНИЕ АГРЕГАТА ДЛЯ УХОДА ЗА СООРУЖЕНИЯМИ(71) Заявитель Республиканское научное дочернее унитарное предприятие Институт мелиорации(72) Авторы Кондратьев Виктор Николаевич Райкевич Николай Григорьевич Пекур Владимир Николаевич Прокопович Нина Николаевна(73) Патентообладатель Республиканское научное дочернее унитарное предприятие Институт мелиорации(57) Гидрооборудование агрегата для ухода за сооружениями, включающее насос, трубопроводы, краны, всасывающий рукав, цистерну, разделенную на две емкости и имеющую люк, отличающееся тем, что снабжено дополнительным краном для заправки, а для сообщения емкостей с атмосферой в разделяющей их стенке установлен угольник и в выступе люка выполнен сквозной горизонтальный канал, при этом сверху цистерны прикреплены кронштейны. 60332010.02.28 Предлагаемое техническое решение относится к сельскохозяйственному машиностроению, в частности к гидродинамическим средствам для выполнения комплекса работ,включающих нанесение гидропульпы с семенами трав для биологического укрепления откосов инженерных земляных сооружений, гидробурения скважин под установку кольев крепления каналов, очистку устьев дрен, обмыв лотков, поверхностей сооружений, тушения глубинных очагов возгорания торфяников и др. Наиболее близким по устройству является агрегат для гидродинамических работ 1,включающий насос, трубопроводы, краны, всасывающий рукав, цистерну, разделенную на две емкости. Недостатком данного агрегата является сравнительно высокая материалоемкость, чтобы обеспечить прочность цистерны, трубопроводов и кранов при изменении давления в цистерне. Задачей предлагаемой полезной модели является повышение надежности и снижение материалоемкости. Задача решается за счет того, что гидрооборудование агрегата для ухода за сооружениями, включающее насос, трубопроводы, краны, всасывающий рукав, цистерну, разделенную на две емкости и имеющую люк, снабжено дополнительным краном для заправки,а для сообщения емкостей с атмосферой в разделяющей их стенке установлен угольник и в выступе люка выполнен сквозной горизонтальный канал, при этом сверху цистерны прикреплены кронштейны. Сущность технического решения поясняется чертежами, где на фиг. 1 представлена гидравлическая схема гидрооборудования агрегата для ухода за сооружениями, на фиг. 2 цистерна (вид сбоку), на фиг. 3 - установка насоса и трубопроводов с кранами (вид сбоку),на фиг. 4 - то же (вид А, фиг. 3), на фиг. 5 - то же (вид Б, фиг. 3), на фиг. 6 - установка угольника для сообщения емкостей (, фиг. 2). Гидрооборудование агрегата для ухода за сооружениями имеет цистерну 1 с емкостями 2 и 3. В стенке 4 между емкостями установлен угольник 5, один из торцов которого расположен с зазором у верхней стенки 6 емкости 3. Сверху цистерна закрывается люком 7,имеющим выступ 8. В выступе 8 выполнен сквозной горизонтальный канал 9, выходящий в емкость 2 для сообщения с атмосферой. Сверху цистерны прикреплены кронштейны 10. Насос 11 сообщается с всасывающим рукавом 12, емкостью 2 через трубопровод 13 и 14,с емкостью 3 через трубопровод 15, с напорным трубопроводом 16. Для управления подачи воды (пульпы) в гидрооборудование агрегата для ухода за сооружениями включены краны 17, 18, 19, 20, 21, 22 и заливная горловина 23. Перед началом работы производят заправку емкостей цистерны 1. Исходным положением перед заправкой является такое, когда все краны 17, 18, 19, 20, 21, 22 и заливная горловина 23 закрыты. На базе (машинном дворе) заправку емкости 2 производят из водопроводной системы через люк 7, а емкости 3 - через ее заливную горловину. Если на объекте предстоящих работ имеются водоемы, на базе заправляют емкость 3, а емкость 2 - на объекте. В процессе заправки воздух из емкости 3 выходит через угольник 5 в емкость 2 и далее через сквозной канал 9 наружу. Ввиду того что торец угольника 5 расположен с зазором у верхней стенки 6, обеспечивается увеличение объема заправки воды в емкость 3 по сравнению с вариантом, если бы в стенке 4 было сквозное отверстие. Это является одной особенностью снижения материалоемкости ввиду того, что для требуемого объема заправки необходима меньшая емкость. При заправке из водоема производят следующие операции. Быстросъемным замком присоединяют всасывающий рукав 12 к крану 22 и опускают его нижнюю часть с клапаном и сеткой в водоем. Открывают краны 22 и 18. Вода из емкости 3 по трубопроводу 15 заполнит насос 11 и всасывающий рукав 12. Заполнение емкостей цистерны 1 производится одновременно или раздельно. 2 60332010.02.28 При одновременной заправке открывают кран 20 и включают насос. Вода из водоема через всасывающий рукав 12, кран 22 насосом 11 будет подаваться по трубопроводу 15,кран 18 в емкость 3, а также по трубопроводу 14, кран 20 в емкость 2. Если раньше заполнится емкость 3, закрывают кран 18 и заполняют емкость 2. Аналогично закрывают кран 20, если раньше заполнится емкость 2. Важной особенностью является то, чтобы вода в емкости 3 не имела твердых включений. В противном случае при каждом заполнении твердые включения будут засорять насос 11 и клапан всасывающего рукава 12. Раздельная заправка емкостей из водоема проводится при использовании гидрообоудования агрегата для ухода за сооружениями на гидропосеве семян трав, мульчировании,внесении удобрений и др. На объекте после расхода содержимого емкостей первоначально следует заправить водой емкость 2. Перед заправкой емкости 2 из водоема вначале присоединяют всасывающий рукав 12 и заполняют его водой в ранее описанной последовательности. Закрывают кран 18, открывают кран 20 и включают насос 11. Вода из водоема через всасывающий рукав 12,кран 22 насосом 11 будет закачиваться в емкость 2. Если в процессе работы был засорен насос 11, трубопровод 14, краны 20 и 22, то за время заправки частицы засорения будут вынесены в емкость 2 и использованы на следующем этапе для этой же операции. Затем закрывают кран 20, открывают кран 18 и вода по трубопроводу 15 заполнит емкость 3. Из заполняемой емкости воздух и излишки воды через зазор верхней стенки 6 и угольник 5, установленный в стенке 4, будут выходить в емкость 2 и горизонтальный канал 9,выступа 8 люка 7 наружу. После заправки насос выключают, закрывают краны 18, 20 и 22,рукав 12 демонтируют и укладывают между кронштейнами 10. Содержимое емкости 2 с компонентами гидросмеси после перемешивания мешалкой используют для гидропосева семян трав, внесения удобрений, нанесения мульчирующих материалов или без компонентов гидросмеси - для полива, обмыва сооружений, тушения пожаров и других работ. Технологический процесс выполняется следующим образом. На трубопроводе 16 монтируют сменное оборудование в зависимости от вида работ. Включают насос 11, открывают краны 17 и 21. Содержимое емкости 2 через трубопровод 13, кран 21, насос 11, кран 17,трубопровод 16 будет поступать в сменное оборудование и применяться по назначению. Емкость 3 предназначена для резервного объема воды при заправке емкостей в полевых условиях из водоема. Если по каким-то причинам емкость 3 оказалась незаправленной, воду в насос 11 и рукав 12 заливают через горловину 23. Содержимое емкости 3 после промывки, а также отстой сливают через кран 19. Испытания гидрооборудования агрегата для ухода за сооружениями показали, что в предложенном варианте оно имеет большую надежность и меньшую материалоемкость,чем в варианте без угольника (изолированные емкости) и канала в выступе люка цистерны. В конструкции прототипа толщина стенок емкостей должна быть увеличена в 2,0-2,5 раза, чтобы избежать их деформации при перепаде давлений внутри их по сравнению с наружным, особенно в период опорожнения и транспортирования. Кроме того, в предложенном гидрооборудовании агрегата для ухода за сооружениями снижается протяженность трубопроводов. После снабжения гидрооборудования агрегата для ухода за сооружениями краном 20 заправка емкостей и подача рабочего агента для работы от насоса производятся через один трубопровод 16. При этом трубопровод 15 используется не только для заполнения насоса и всасывающего рукава, но и для заправки емкости водой из напорного трубопровода. Универсальность использования трубопроводов снижает их протяженность, а с ней материалоемкость. Кроме того, укладка всасывающего рукава между кронштейнами сверху цистерны исключает необходимость в обустройстве дополнительного изолированного ящика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
