Устройство для очистки и обеззараживания воздуха

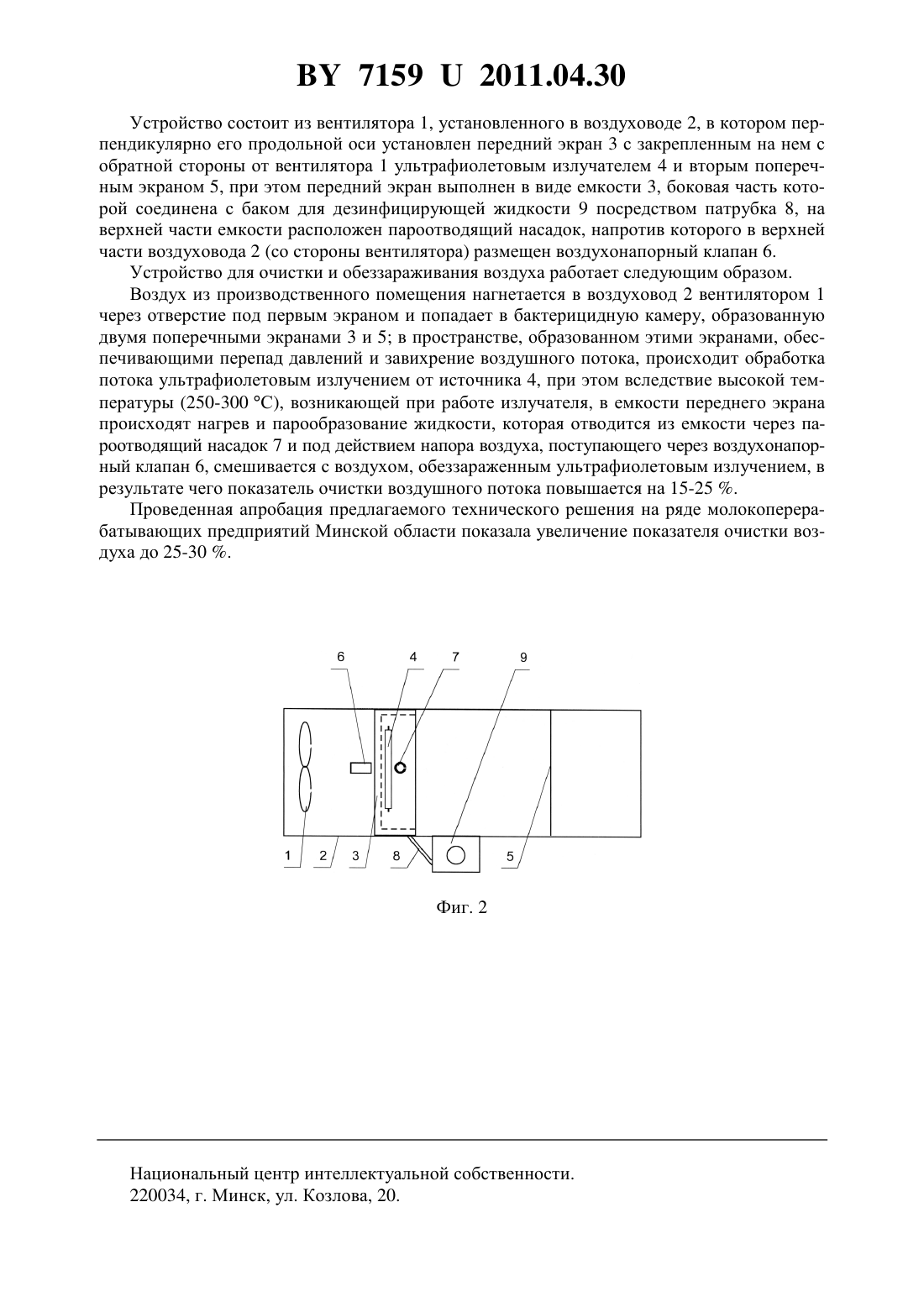

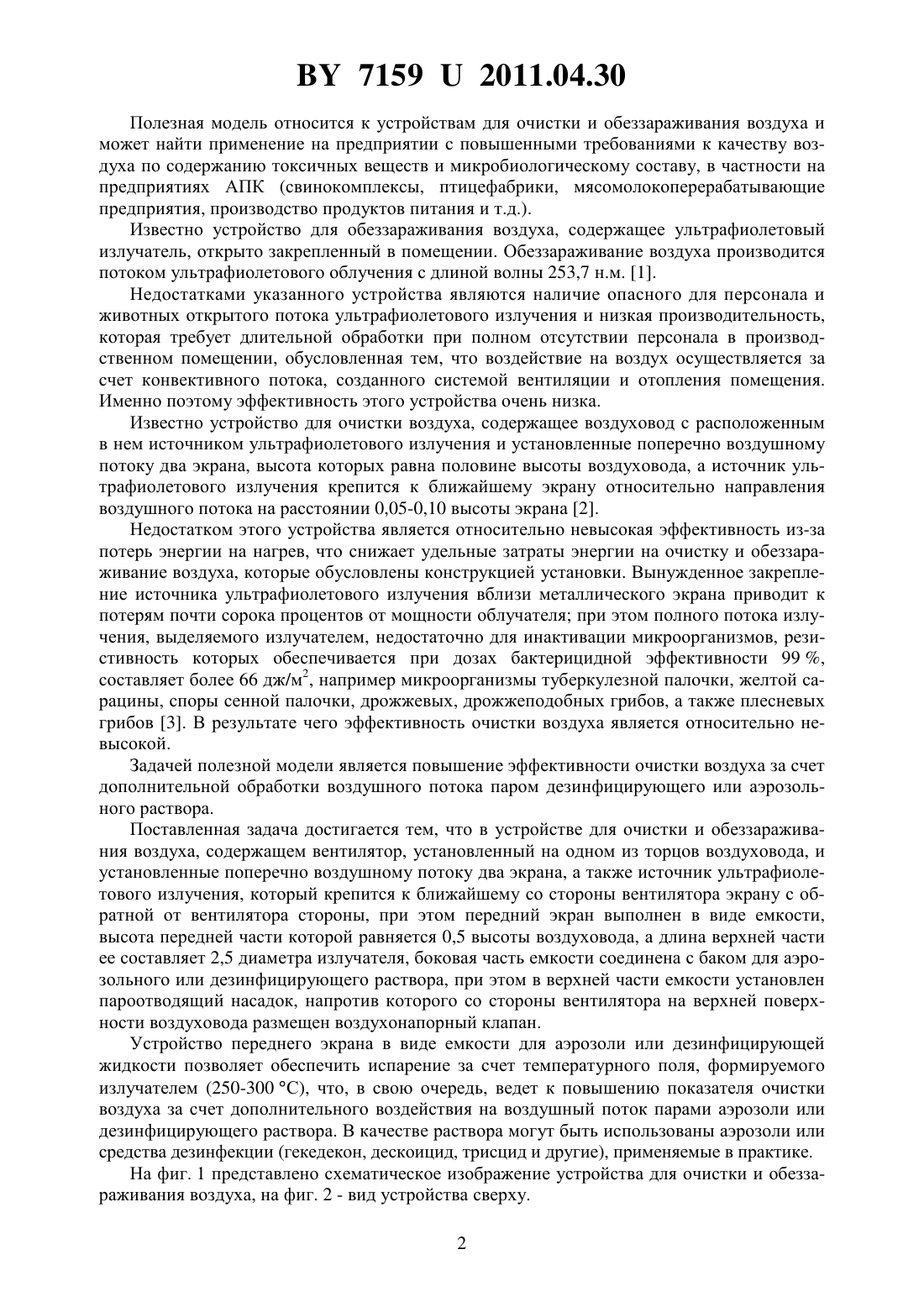

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ОЧИСТКИ И ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Жаркова Наталья Николаевна Николаенков Александр Иванович Вербицкий Владимир Федорович Ветров Владимир Степанович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для очистки и обеззараживания воздуха, содержащее вентилятор, установленный на одном из торцов воздуховода, и установленные поперечно воздушному потоку два экрана, а также источник ультрафиолетового излучения, который крепится к ближайшему со стороны вентилятора экрану с обратной от вентилятора стороны, отличающееся тем, что передний экран выполнен в виде емкости, высота передней части которой равняется 0,5 высоты воздуховода, а длина верхней части ее составляет 2,5 диаметра излучателя, боковая часть емкости соединена с баком для аэрозольного или дезинфицирующего раствора, при этом в верхней части емкости установлен пароотводящий насадок,напротив которого со стороны вентилятора на верхней поверхности воздуховода размещен воздухонапорный клапан.(56) 1. Ладинский Р.Н. Кондиционирование воздуха. - М. Пищепромиздат. - 110 с. 2. Патент РБ 140, МПК 03 С 3/00 // ОБ. - 2002. -2. 3. Методические указания по применению бактерицидных ламп для обеззараживания воздуха и поверхностей в помещениях. - М. Светотехника, 1995. 71592011.04.30 Полезная модель относится к устройствам для очистки и обеззараживания воздуха и может найти применение на предприятии с повышенными требованиями к качеству воздуха по содержанию токсичных веществ и микробиологическому составу, в частности на предприятиях АПК (свинокомплексы, птицефабрики, мясомолокоперерабатывающие предприятия, производство продуктов питания и т.д.). Известно устройство для обеззараживания воздуха, содержащее ультрафиолетовый излучатель, открыто закрепленный в помещении. Обеззараживание воздуха производится потоком ультрафиолетового облучения с длиной волны 253,7 н.м. 1. Недостатками указанного устройства являются наличие опасного для персонала и животных открытого потока ультрафиолетового излучения и низкая производительность,которая требует длительной обработки при полном отсутствии персонала в производственном помещении, обусловленная тем, что воздействие на воздух осуществляется за счет конвективного потока, созданного системой вентиляции и отопления помещения. Именно поэтому эффективность этого устройства очень низка. Известно устройство для очистки воздуха, содержащее воздуховод с расположенным в нем источником ультрафиолетового излучения и установленные поперечно воздушному потоку два экрана, высота которых равна половине высоты воздуховода, а источник ультрафиолетового излучения крепится к ближайшему экрану относительно направления воздушного потока на расстоянии 0,05-0,10 высоты экрана 2. Недостатком этого устройства является относительно невысокая эффективность из-за потерь энергии на нагрев, что снижает удельные затраты энергии на очистку и обеззараживание воздуха, которые обусловлены конструкцией установки. Вынужденное закрепление источника ультрафиолетового излучения вблизи металлического экрана приводит к потерям почти сорока процентов от мощности облучателя при этом полного потока излучения, выделяемого излучателем, недостаточно для инактивации микроорганизмов, резистивность которых обеспечивается при дозах бактерицидной эффективности 99 ,составляет более 66 дж/м 2, например микроорганизмы туберкулезной палочки, желтой сарацины, споры сенной палочки, дрожжевых, дрожжеподобных грибов, а также плесневых грибов 3. В результате чего эффективность очистки воздуха является относительно невысокой. Задачей полезной модели является повышение эффективности очистки воздуха за счет дополнительной обработки воздушного потока паром дезинфицирующего или аэрозольного раствора. Поставленная задача достигается тем, что в устройстве для очистки и обеззараживания воздуха, содержащем вентилятор, установленный на одном из торцов воздуховода, и установленные поперечно воздушному потоку два экрана, а также источник ультрафиолетового излучения, который крепится к ближайшему со стороны вентилятора экрану с обратной от вентилятора стороны, при этом передний экран выполнен в виде емкости,высота передней части которой равняется 0,5 высоты воздуховода, а длина верхней части ее составляет 2,5 диаметра излучателя, боковая часть емкости соединена с баком для аэрозольного или дезинфицирующего раствора, при этом в верхней части емкости установлен пароотводящий насадок, напротив которого со стороны вентилятора на верхней поверхности воздуховода размещен воздухонапорный клапан. Устройство переднего экрана в виде емкости для аэрозоли или дезинфицирующей жидкости позволяет обеспечить испарение за счет температурного поля, формируемого излучателем (250-300 С), что, в свою очередь, ведет к повышению показателя очистки воздуха за счет дополнительного воздействия на воздушный поток парами аэрозоли или дезинфицирующего раствора. В качестве раствора могут быть использованы аэрозоли или средства дезинфекции (гекедекон, дескоицид, трисцид и другие), применяемые в практике. На фиг. 1 представлено схематическое изображение устройства для очистки и обеззараживания воздуха, на фиг. 2 - вид устройства сверху. 2 71592011.04.30 Устройство состоит из вентилятора 1, установленного в воздуховоде 2, в котором перпендикулярно его продольной оси установлен передний экран 3 с закрепленным на нем с обратной стороны от вентилятора 1 ультрафиолетовым излучателем 4 и вторым поперечным экраном 5, при этом передний экран выполнен в виде емкости 3, боковая часть которой соединена с баком для дезинфицирующей жидкости 9 посредством патрубка 8, на верхней части емкости расположен пароотводящий насадок, напротив которого в верхней части воздуховода 2 (со стороны вентилятора) размещен воздухонапорный клапан 6. Устройство для очистки и обеззараживания воздуха работает следующим образом. Воздух из производственного помещения нагнетается в воздуховод 2 вентилятором 1 через отверстие под первым экраном и попадает в бактерицидную камеру, образованную двумя поперечными экранами 3 и 5 в пространстве, образованном этими экранами, обеспечивающими перепад давлений и завихрение воздушного потока, происходит обработка потока ультрафиолетовым излучением от источника 4, при этом вследствие высокой температуры (250-300 С), возникающей при работе излучателя, в емкости переднего экрана происходят нагрев и парообразование жидкости, которая отводится из емкости через пароотводящий насадок 7 и под действием напора воздуха, поступающего через воздухонапорный клапан 6, смешивается с воздухом, обеззараженным ультрафиолетовым излучением, в результате чего показатель очистки воздушного потока повышается на 15-25 . Проведенная апробация предлагаемого технического решения на ряде молокоперерабатывающих предприятий Минской области показала увеличение показателя очистки воздуха до 25-30 . Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
