Заправочная установка

Номер патента: U 1118

Опубликовано: 30.12.2003

Автор: Ламекин Василий Маркаянович

Скачать PDF файл.

Текст

Смотреть все

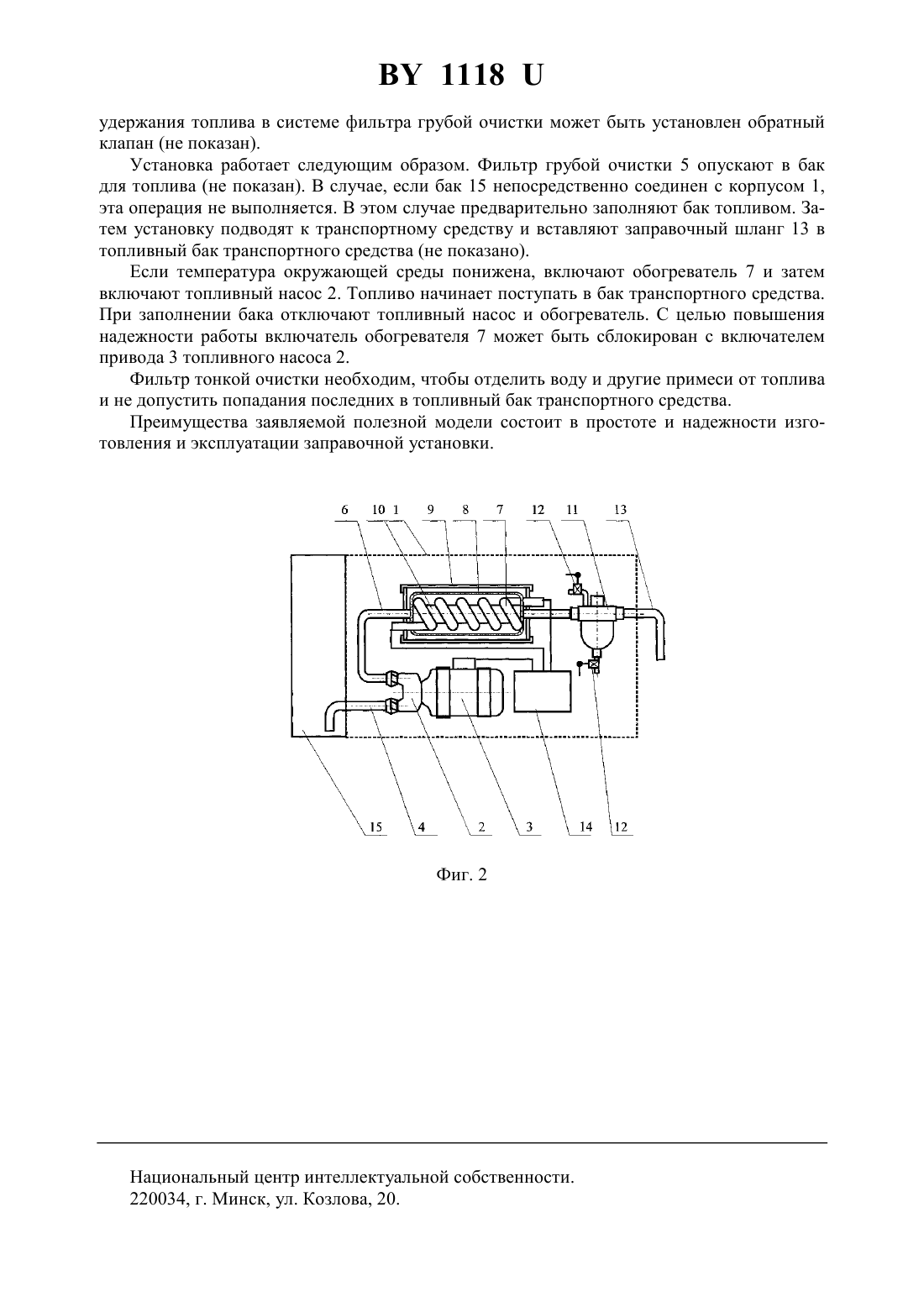

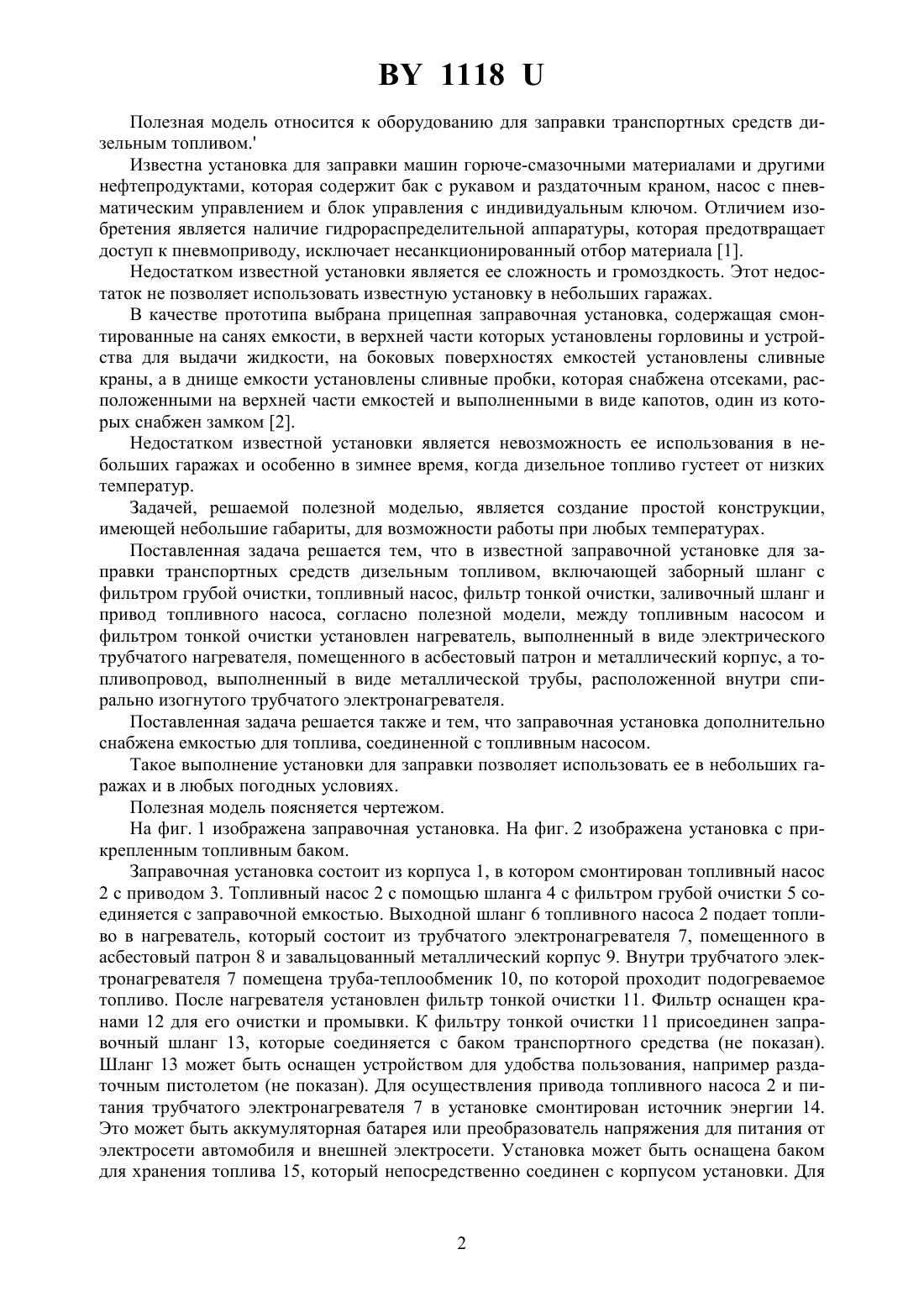

(71) Заявитель Ламекин Василий Маркаянович(72) Автор Ламекин Василий Маркаянович(73) Патентообладатель Ламекин Василий Маркаянович(57) 1. Заправочная установка для заправки автомобилей дизельным топливом, включающая заборный шланг с фильтром грубой очистки, топливный насос, фильтр тонкой очистки и заливочный шланг, и привод топливного насоса, отличающаяся тем, что между топливным насосом и фильтром тонкой очистки установлен нагреватель, выполненный в виде электрического трубчатого нагревателя, помещенного в асбестовый патрон и металлический корпус, и топливопровод, выполненный в виде металлической трубы, расположенной внутри спирально изогнутого трубчатого электронагревателя. 2. Заправочная установка по п. 1, отличающаяся тем, что она дополнительно снабжена емкостью для топлива, соединенной с топливным насосом. 1118 Полезная модель относится к оборудованию для заправки транспортных средств дизельным топливом. Известна установка для заправки машин горюче-смазочными материалами и другими нефтепродуктами, которая содержит бак с рукавом и раздаточным краном, насос с пневматическим управлением и блок управления с индивидуальным ключом. Отличием изобретения является наличие гидрораспределительной аппаратуры, которая предотвращает доступ к пневмоприводу, исключает несанкционированный отбор материала 1. Недостатком известной установки является ее сложность и громоздкость. Этот недостаток не позволяет использовать известную установку в небольших гаражах. В качестве прототипа выбрана прицепная заправочная установка, содержащая смонтированные на санях емкости, в верхней части которых установлены горловины и устройства для выдачи жидкости, на боковых поверхностях емкостей установлены сливные краны, а в днище емкости установлены сливные пробки, которая снабжена отсеками, расположенными на верхней части емкостей и выполненными в виде капотов, один из которых снабжен замком 2. Недостатком известной установки является невозможность ее использования в небольших гаражах и особенно в зимнее время, когда дизельное топливо густеет от низких температур. Задачей, решаемой полезной моделью, является создание простой конструкции,имеющей небольшие габариты, для возможности работы при любых температурах. Поставленная задача решается тем, что в известной заправочной установке для заправки транспортных средств дизельным топливом, включающей заборный шланг с фильтром грубой очистки, топливный насос, фильтр тонкой очистки, заливочный шланг и привод топливного насоса, согласно полезной модели, между топливным насосом и фильтром тонкой очистки установлен нагреватель, выполненный в виде электрического трубчатого нагревателя, помещенного в асбестовый патрон и металлический корпус, а топливопровод, выполненный в виде металлической трубы, расположенной внутри спирально изогнутого трубчатого электронагревателя. Поставленная задача решается также и тем, что заправочная установка дополнительно снабжена емкостью для топлива, соединенной с топливным насосом. Такое выполнение установки для заправки позволяет использовать ее в небольших гаражах и в любых погодных условиях. Полезная модель поясняется чертежом. На фиг. 1 изображена заправочная установка. На фиг. 2 изображена установка с прикрепленным топливным баком. Заправочная установка состоит из корпуса 1, в котором смонтирован топливный насос 2 с приводом 3. Топливный насос 2 с помощью шланга 4 с фильтром грубой очистки 5 соединяется с заправочной емкостью. Выходной шланг 6 топливного насоса 2 подает топливо в нагреватель, который состоит из трубчатого электронагревателя 7, помещенного в асбестовый патрон 8 и завальцованный металлический корпус 9. Внутри трубчатого электронагревателя 7 помещена труба-теплообменик 10, по которой проходит подогреваемое топливо. После нагревателя установлен фильтр тонкой очистки 11. Фильтр оснащен кранами 12 для его очистки и промывки. К фильтру тонкой очистки 11 присоединен заправочный шланг 13, которые соединяется с баком транспортного средства (не показан). Шланг 13 может быть оснащен устройством для удобства пользования, например раздаточным пистолетом (не показан). Для осуществления привода топливного насоса 2 и питания трубчатого электронагревателя 7 в установке смонтирован источник энергии 14. Это может быть аккумуляторная батарея или преобразователь напряжения для питания от электросети автомобиля и внешней электросети. Установка может быть оснащена баком для хранения топлива 15, который непосредственно соединен с корпусом установки. Для 1118 удержания топлива в системе фильтра грубой очистки может быть установлен обратный клапан (не показан). Установка работает следующим образом. Фильтр грубой очистки 5 опускают в бак для топлива (не показан). В случае, если бак 15 непосредственно соединен с корпусом 1,эта операция не выполняется. В этом случае предварительно заполняют бак топливом. Затем установку подводят к транспортному средству и вставляют заправочный шланг 13 в топливный бак транспортного средства (не показано). Если температура окружающей среды понижена, включают обогреватель 7 и затем включают топливный насос 2. Топливо начинает поступать в бак транспортного средства. При заполнении бака отключают топливный насос и обогреватель. С целью повышения надежности работы включатель обогревателя 7 может быть сблокирован с включателем привода 3 топливного насоса 2. Фильтр тонкой очистки необходим, чтобы отделить воду и другие примеси от топлива и не допустить попадания последних в топливный бак транспортного средства. Преимущества заявляемой полезной модели состоит в простоте и надежности изготовления и эксплуатации заправочной установки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: B60S 5/02

Метки: заправочная, установка
