Гимнастический снаряд

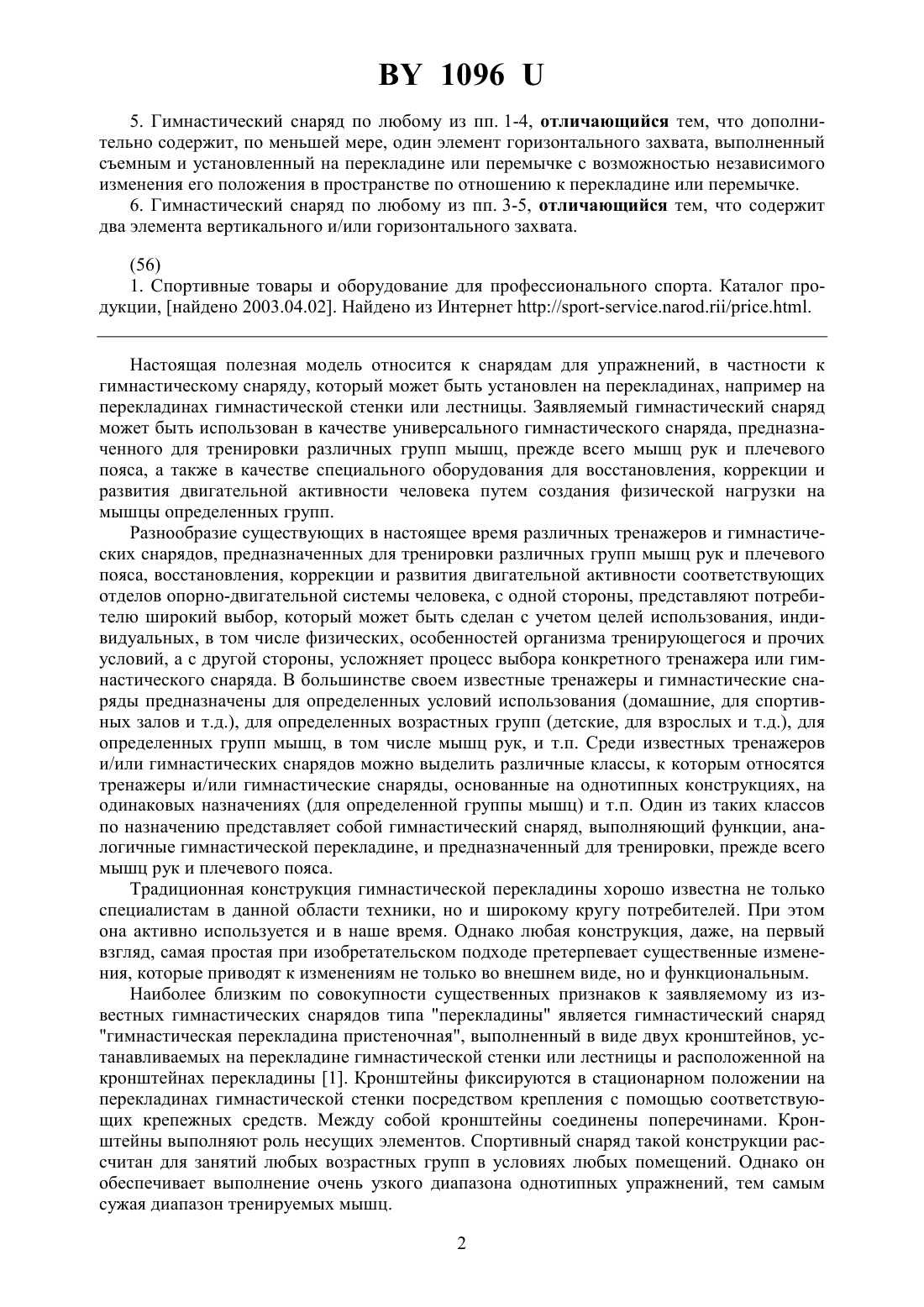

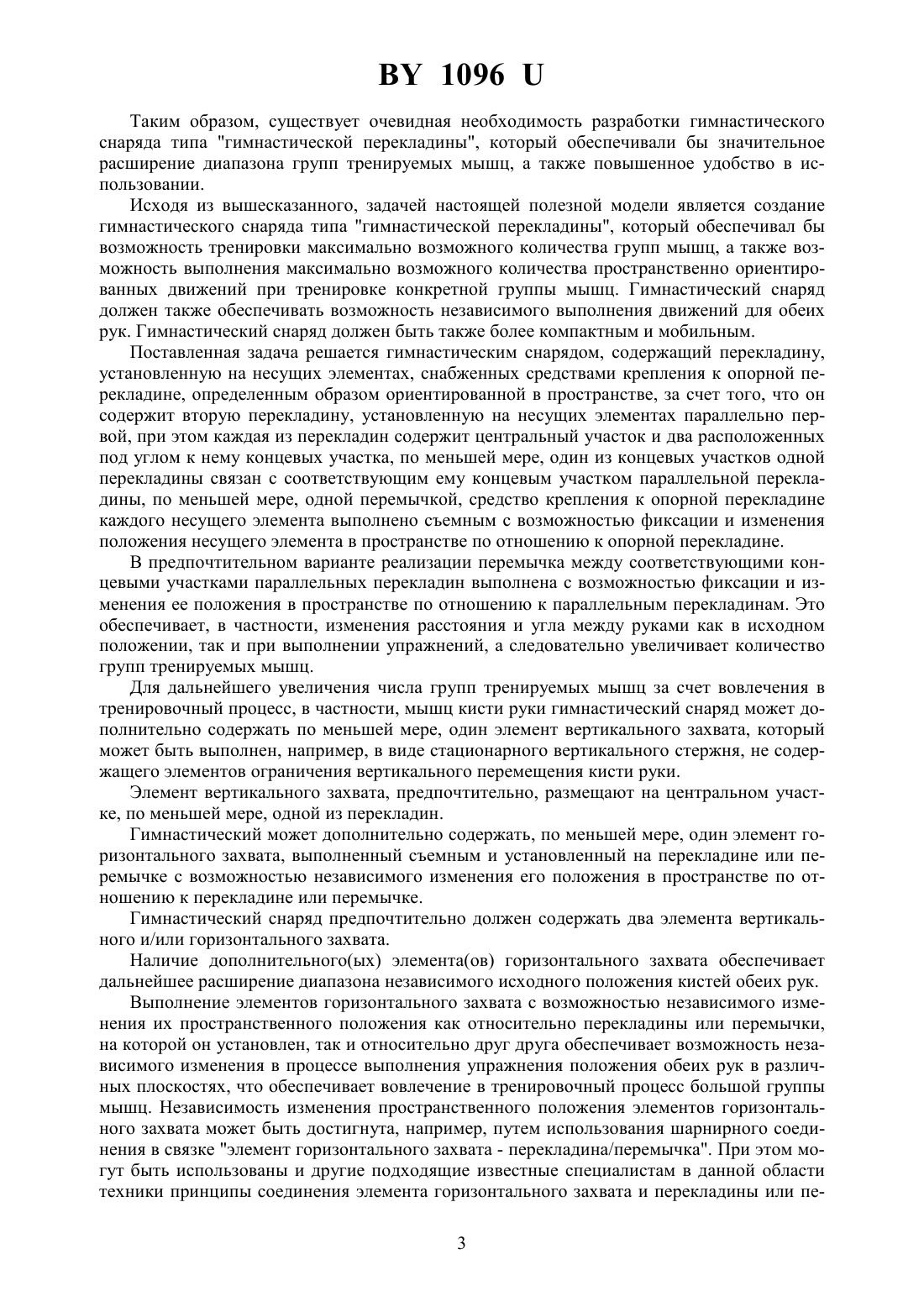

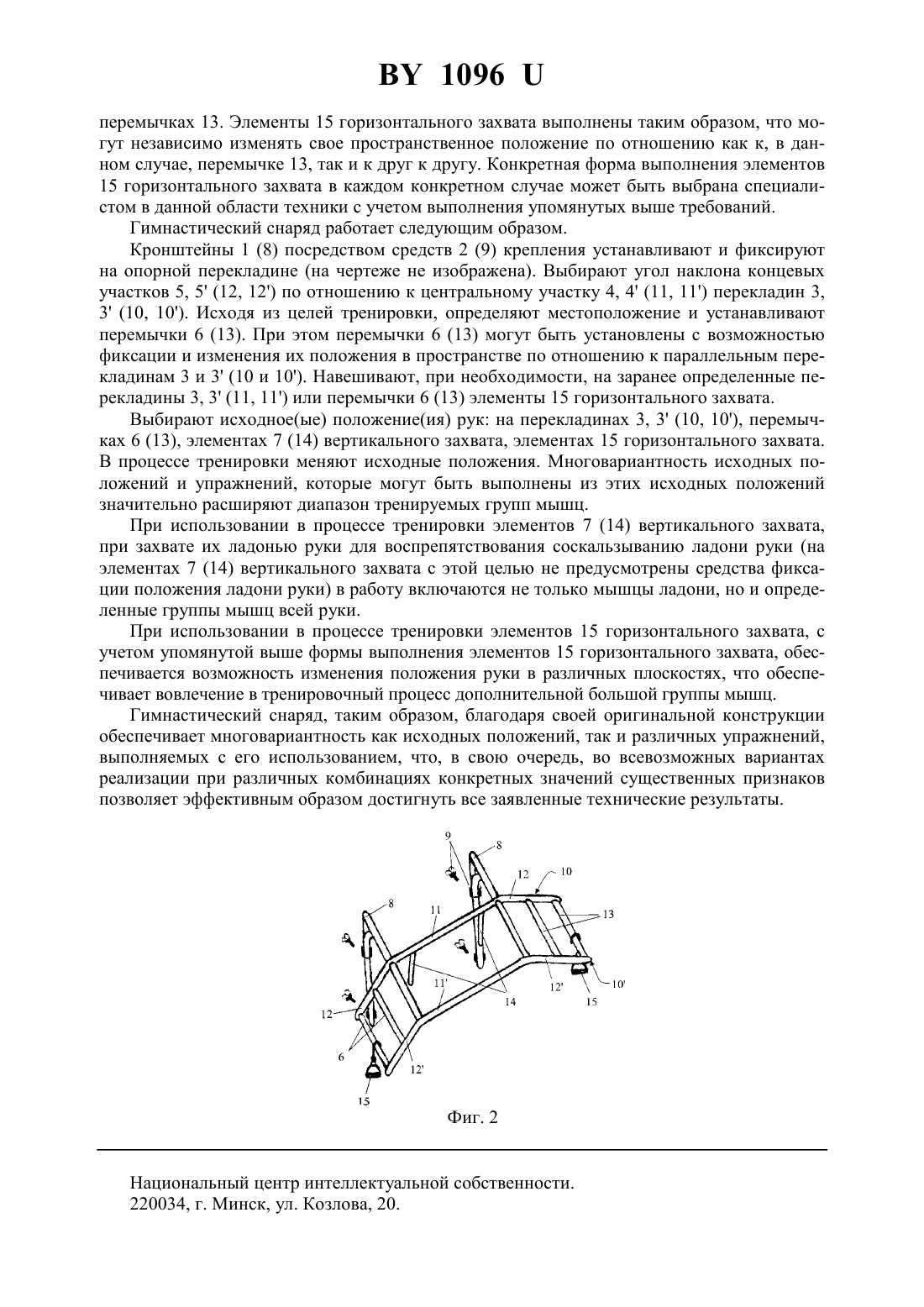

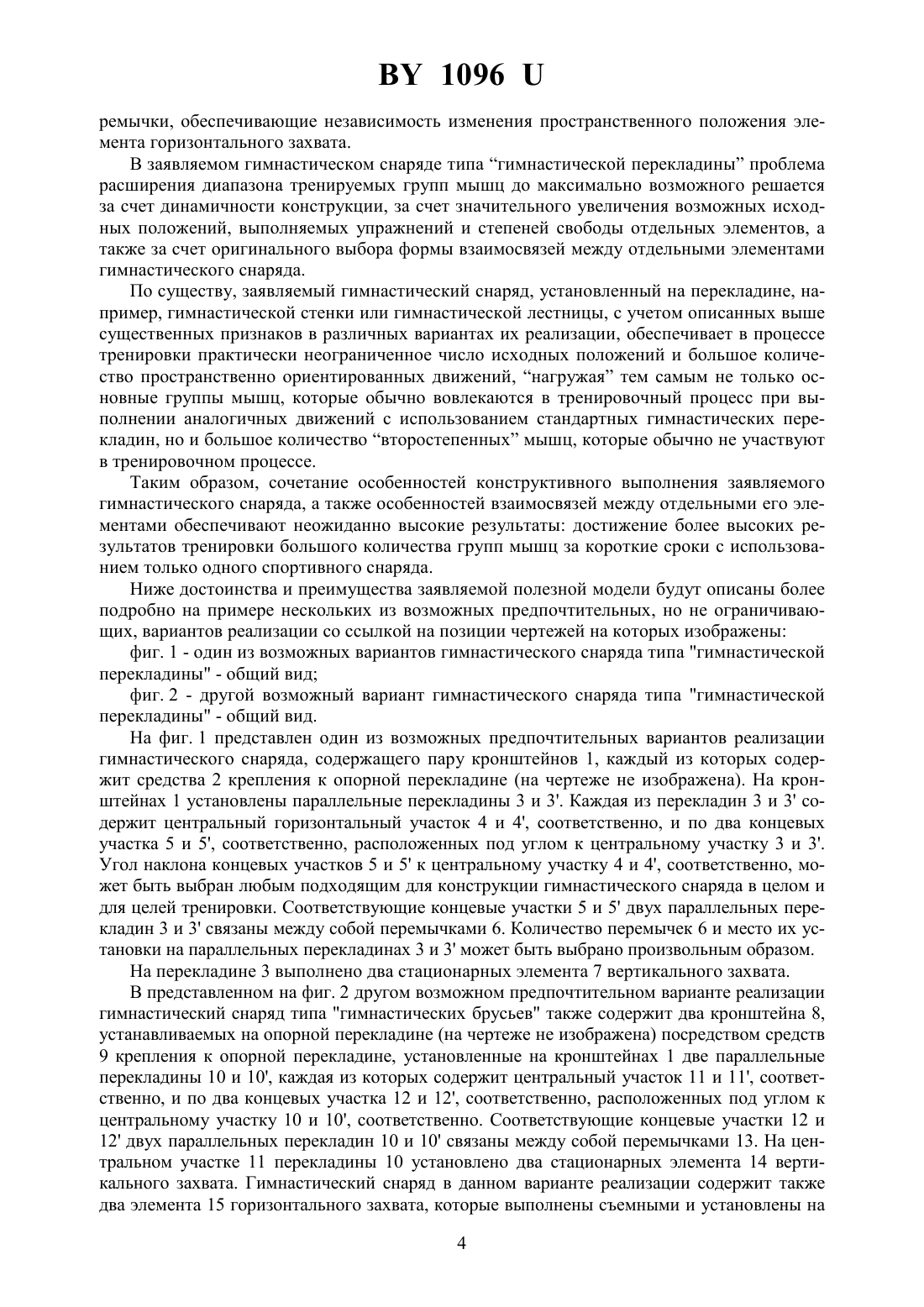

(71) Заявитель Гладченко Александр Васильевич(72) Автор Гладченко Александр Васильевич(73) Патентообладатель Гладченко Александр Васильевич(57) 1. Гимнастический снаряд, содержащий перекладину, установленную на несущих элементах, снабженных средствами крепления к опорной перекладине, определенным образом ориентированной в пространстве, отличающийся тем, что содержит вторую перекладину, установленную на несущих элементах параллельно первой, при этом каждая из перекладин содержит центральный участок и два расположенных под углом к нему концевых участка, по меньшей мере, один из концевых участков одной перекладины связан с соответствующим ему концевым участком параллельной перекладины, по меньшей мере,одной перемычкой, средство крепления к опорной перекладине каждого несущего элемента выполнено съемным с возможностью фиксации и изменения положения несущего элемента в пространстве по отношению к опорной перекладине. 2. Гимнастический снаряд по п. 1, отличающийся тем, что перемычка выполнена с возможностью фиксации и изменения ее положения в пространстве по отношению к параллельным перекладинам. 3. Гимнастический снаряд по любому из пп. 1 или 2, отличающийся тем, что дополнительно содержит, по меньшей мере, один элемент вертикального захвата. 4. Гимнастический снаряд по любому из пп. 1-3, отличающийся тем, что элемент вертикального захвата выполнен на центральном участке, по меньшей мере, одной из перекладин. 10965. Гимнастический снаряд по любому из пп. 1-4, отличающийся тем, что дополнительно содержит, по меньшей мере, один элемент горизонтального захвата, выполненный съемным и установленный на перекладине или перемычке с возможностью независимого изменения его положения в пространстве по отношению к перекладине или перемычке. 6. Гимнастический снаряд по любому из пп. 3-5, отличающийся тем, что содержит два элемента вертикального и/или горизонтального захвата.(56) 1. Спортивные товары и оборудование для профессионального спорта. Каталог продукции, найдено 2003.04.02. Найдено из Интернет //-/е Настоящая полезная модель относится к снарядам для упражнений, в частности к гимнастическому снаряду, который может быть установлен на перекладинах, например на перекладинах гимнастической стенки или лестницы. Заявляемый гимнастический снаряд может быть использован в качестве универсального гимнастического снаряда, предназначенного для тренировки различных групп мышц, прежде всего мышц рук и плечевого пояса, а также в качестве специального оборудования для восстановления, коррекции и развития двигательной активности человека путем создания физической нагрузки на мышцы определенных групп. Разнообразие существующих в настоящее время различных тренажеров и гимнастических снарядов, предназначенных для тренировки различных групп мышц рук и плечевого пояса, восстановления, коррекции и развития двигательной активности соответствующих отделов опорно-двигательной системы человека, с одной стороны, представляют потребителю широкий выбор, который может быть сделан с учетом целей использования, индивидуальных, в том числе физических, особенностей организма тренирующегося и прочих условий, а с другой стороны, усложняет процесс выбора конкретного тренажера или гимнастического снаряда. В большинстве своем известные тренажеры и гимнастические снаряды предназначены для определенных условий использования (домашние, для спортивных залов и т.д.), для определенных возрастных групп (детские, для взрослых и т.д.), для определенных групп мышц, в том числе мышц рук, и т.п. Среди известных тренажеров и/или гимнастических снарядов можно выделить различные классы, к которым относятся тренажеры и/или гимнастические снаряды, основанные на однотипных конструкциях, на одинаковых назначениях (для определенной группы мышц) и т.п. Один из таких классов по назначению представляет собой гимнастический снаряд, выполняющий функции, аналогичные гимнастической перекладине, и предназначенный для тренировки, прежде всего мышц рук и плечевого пояса. Традиционная конструкция гимнастической перекладины хорошо известна не только специалистам в данной области техники, но и широкому кругу потребителей. При этом она активно используется и в наше время. Однако любая конструкция, даже, на первый взгляд, самая простая при изобретательском подходе претерпевает существенные изменения, которые приводят к изменениям не только во внешнем виде, но и функциональным. Наиболее близким по совокупности существенных признаков к заявляемому из известных гимнастических снарядов типа перекладины является гимнастический снаряд гимнастическая перекладина пристеночная, выполненный в виде двух кронштейнов, устанавливаемых на перекладине гимнастической стенки или лестницы и расположенной на кронштейнах перекладины 1. Кронштейны фиксируются в стационарном положении на перекладинах гимнастической стенки посредством крепления с помощью соответствующих крепежных средств. Между собой кронштейны соединены поперечинами. Кронштейны выполняют роль несущих элементов. Спортивный снаряд такой конструкции рассчитан для занятий любых возрастных групп в условиях любых помещений. Однако он обеспечивает выполнение очень узкого диапазона однотипных упражнений, тем самым сужая диапазон тренируемых мышц. 2 1096 Таким образом, существует очевидная необходимость разработки гимнастического снаряда типа гимнастической перекладины, который обеспечивали бы значительное расширение диапазона групп тренируемых мышц, а также повышенное удобство в использовании. Исходя из вышесказанного, задачей настоящей полезной модели является создание гимнастического снаряда типа гимнастической перекладины, который обеспечивал бы возможность тренировки максимально возможного количества групп мышц, а также возможность выполнения максимально возможного количества пространственно ориентированных движений при тренировке конкретной группы мышц. Гимнастический снаряд должен также обеспечивать возможность независимого выполнения движений для обеих рук. Гимнастический снаряд должен быть также более компактным и мобильным. Поставленная задача решается гимнастическим снарядом, содержащий перекладину,установленную на несущих элементах, снабженных средствами крепления к опорной перекладине, определенным образом ориентированной в пространстве, за счет того, что он содержит вторую перекладину, установленную на несущих элементах параллельно первой, при этом каждая из перекладин содержит центральный участок и два расположенных под углом к нему концевых участка, по меньшей мере, один из концевых участков одной перекладины связан с соответствующим ему концевым участком параллельной перекладины, по меньшей мере, одной перемычкой, средство крепления к опорной перекладине каждого несущего элемента выполнено съемным с возможностью фиксации и изменения положения несущего элемента в пространстве по отношению к опорной перекладине. В предпочтительном варианте реализации перемычка между соответствующими концевыми участками параллельных перекладин выполнена с возможностью фиксации и изменения ее положения в пространстве по отношению к параллельным перекладинам. Это обеспечивает, в частности, изменения расстояния и угла между руками как в исходном положении, так и при выполнении упражнений, а следовательно увеличивает количество групп тренируемых мышц. Для дальнейшего увеличения числа групп тренируемых мышц за счет вовлечения в тренировочный процесс, в частности, мышц кисти руки гимнастический снаряд может дополнительно содержать по меньшей мере, один элемент вертикального захвата, который может быть выполнен, например, в виде стационарного вертикального стержня, не содержащего элементов ограничения вертикального перемещения кисти руки. Элемент вертикального захвата, предпочтительно, размещают на центральном участке, по меньшей мере, одной из перекладин. Гимнастический может дополнительно содержать, по меньшей мере, один элемент горизонтального захвата, выполненный съемным и установленный на перекладине или перемычке с возможностью независимого изменения его положения в пространстве по отношению к перекладине или перемычке. Гимнастический снаряд предпочтительно должен содержать два элемента вертикального и/или горизонтального захвата. Наличие дополнительного(ых) элемента(ов) горизонтального захвата обеспечивает дальнейшее расширение диапазона независимого исходного положения кистей обеих рук. Выполнение элементов горизонтального захвата с возможностью независимого изменения их пространственного положения как относительно перекладины или перемычки,на которой он установлен, так и относительно друг друга обеспечивает возможность независимого изменения в процессе выполнения упражнения положения обеих рук в различных плоскостях, что обеспечивает вовлечение в тренировочный процесс большой группы мышц. Независимость изменения пространственного положения элементов горизонтального захвата может быть достигнута, например, путем использования шарнирного соединения в связке элемент горизонтального захвата - перекладина/перемычка. При этом могут быть использованы и другие подходящие известные специалистам в данной области техники принципы соединения элемента горизонтального захвата и перекладины или пе 3 1096 ремычки, обеспечивающие независимость изменения пространственного положения элемента горизонтального захвата. В заявляемом гимнастическом снаряде типа гимнастической перекладины проблема расширения диапазона тренируемых групп мышц до максимально возможного решается за счет динамичности конструкции, за счет значительного увеличения возможных исходных положений, выполняемых упражнений и степеней свободы отдельных элементов, а также за счет оригинального выбора формы взаимосвязей между отдельными элементами гимнастического снаряда. По существу, заявляемый гимнастический снаряд, установленный на перекладине, например, гимнастической стенки или гимнастической лестницы, с учетом описанных выше существенных признаков в различных вариантах их реализации, обеспечивает в процессе тренировки практически неограниченное число исходных положений и большое количество пространственно ориентированных движений, нагружая тем самым не только основные группы мышц, которые обычно вовлекаются в тренировочный процесс при выполнении аналогичных движений с использованием стандартных гимнастических перекладин, но и большое количество второстепенных мышц, которые обычно не участвуют в тренировочном процессе. Таким образом, сочетание особенностей конструктивного выполнения заявляемого гимнастического снаряда, а также особенностей взаимосвязей между отдельными его элементами обеспечивают неожиданно высокие результаты достижение более высоких результатов тренировки большого количества групп мышц за короткие сроки с использованием только одного спортивного снаряда. Ниже достоинства и преимущества заявляемой полезной модели будут описаны более подробно на примере нескольких из возможных предпочтительных, но не ограничивающих, вариантов реализации со ссылкой на позиции чертежей на которых изображены фиг. 1 - один из возможных вариантов гимнастического снаряда типа гимнастической перекладины - общий вид фиг. 2 - другой возможный вариант гимнастического снаряда типа гимнастической перекладины - общий вид. На фиг. 1 представлен один из возможных предпочтительных вариантов реализации гимнастического снаряда, содержащего пару кронштейнов 1, каждый из которых содержит средства 2 крепления к опорной перекладине (на чертеже не изображена). На кронштейнах 1 установлены параллельные перекладины 3 и 3. Каждая из перекладин 3 и 3 содержит центральный горизонтальный участок 4 и 4, соответственно, и по два концевых участка 5 и 5, соответственно, расположенных под углом к центральному участку 3 и 3. Угол наклона концевых участков 5 и 5 к центральному участку 4 и 4, соответственно, может быть выбран любым подходящим для конструкции гимнастического снаряда в целом и для целей тренировки. Соответствующие концевые участки 5 и 5 двух параллельных перекладин 3 и 3 связаны между собой перемычками 6. Количество перемычек 6 и место их установки на параллельных перекладинах 3 и 3 может быть выбрано произвольным образом. На перекладине 3 выполнено два стационарных элемента 7 вертикального захвата. В представленном на фиг. 2 другом возможном предпочтительном варианте реализации гимнастический снаряд типа гимнастических брусьев также содержит два кронштейна 8,устанавливаемых на опорной перекладине (на чертеже не изображена) посредством средств 9 крепления к опорной перекладине, установленные на кронштейнах 1 две параллельные перекладины 10 и 10, каждая из которых содержит центральный участок 11 и 11, соответственно, и по два концевых участка 12 и 12, соответственно, расположенных под углом к центральному участку 10 и 10, соответственно. Соответствующие концевые участки 12 и 12 двух параллельных перекладин 10 и 10 связаны между собой перемычками 13. На центральном участке 11 перекладины 10 установлено два стационарных элемента 14 вертикального захвата. Гимнастический снаряд в данном варианте реализации содержит также два элемента 15 горизонтального захвата, которые выполнены съемными и установлены на 4 1096 перемычках 13. Элементы 15 горизонтального захвата выполнены таким образом, что могут независимо изменять свое пространственное положение по отношению как к, в данном случае, перемычке 13, так и к друг к другу. Конкретная форма выполнения элементов 15 горизонтального захвата в каждом конкретном случае может быть выбрана специалистом в данной области техники с учетом выполнения упомянутых выше требований. Гимнастический снаряд работает следующим образом. Кронштейны 1 (8) посредством средств 2 (9) крепления устанавливают и фиксируют на опорной перекладине (на чертеже не изображена). Выбирают угол наклона концевых участков 5, 5 (12, 12) по отношению к центральному участку 4, 4 (11, 11) перекладин 3,3 (10, 10). Исходя из целей тренировки, определяют местоположение и устанавливают перемычки 6 (13). При этом перемычки 6 (13) могут быть установлены с возможностью фиксации и изменения их положения в пространстве по отношению к параллельным перекладинам 3 и 3 (10 и 10). Навешивают, при необходимости, на заранее определенные перекладины 3, 3 (11, 11) или перемычки 6 (13) элементы 15 горизонтального захвата. Выбирают исходное(ые) положение(ия) рук на перекладинах 3, 3 (10, 10), перемычках 6 (13), элементах 7 (14) вертикального захвата, элементах 15 горизонтального захвата. В процессе тренировки меняют исходные положения. Многовариантность исходных положений и упражнений, которые могут быть выполнены из этих исходных положений значительно расширяют диапазон тренируемых групп мышц. При использовании в процессе тренировки элементов 7 (14) вертикального захвата,при захвате их ладонью руки для воспрепятствования соскальзыванию ладони руки (на элементах 7 (14) вертикального захвата с этой целью не предусмотрены средства фиксации положения ладони руки) в работу включаются не только мышцы ладони, но и определенные группы мышц всей руки. При использовании в процессе тренировки элементов 15 горизонтального захвата, с учетом упомянутой выше формы выполнения элементов 15 горизонтального захвата, обеспечивается возможность изменения положения руки в различных плоскостях, что обеспечивает вовлечение в тренировочный процесс дополнительной большой группы мышц. Гимнастический снаряд, таким образом, благодаря своей оригинальной конструкции обеспечивает многовариантность как исходных положений, так и различных упражнений,выполняемых с его использованием, что, в свою очередь, во всевозможных вариантах реализации при различных комбинациях конкретных значений существенных признаков позволяет эффективным образом достигнуть все заявленные технические результаты. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
