Смеситель-раздатчик кормов
Номер патента: U 9355
Опубликовано: 30.08.2013
Авторы: Казаровец Николай Владимирович, Передня Владимир Иванович, Мацкевич Николай Степанович, Дедок Николай Николаевич, Швед Илья Михайлович, Китун Антон Владимирович, Шило Иван Николаевич, Дашков Владимир Николаевич, Шауро Виталий Витальевич
Текст
(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Казаровец Николай Владимирович Шило Иван Николаевич Дашков Владимир Николаевич Шауро Виталий Витальевич Китун Антон Владимирович Швед Илья Михайлович Передня Владимир Иванович Мацкевич Николай Степанович Дедок Николай Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Смеситель-раздатчик кормов, содержащий бункер, внутри которого расположены шнеки с лентой одного радиуса и противоположных направлений, отличающийся тем,что навивки шнеков выполнены в форме усеченного конуса, причем встречные витки в рабочей зоне выгрузного окна обращены меньшими основаниями друг к другу, а витки смежного шнека - большими основаниями к боковым стенкам бункера.(56) 1. А.с. СССР 1435221, МПК 01 5/00, 1988. 2. Вагин Ю.Т., Крупенин А.В., Цыганок Г.П., Шаршунов В.А. Практикум по механизации животноводства Учебное пособие.- Мн. Ураджай, 2000. - (Учебники и учеб. пособия для с.-х. вузов). - С. 231. Полезная модель относится к сельскому хозяйству, в частности к смесителям-раздатчикам кормов. 93552013.08.30 Известен смеситель-раздатчик кормов 1, содержащий бункер, внутри которого установлена мешалка, которая выполнена со встречными шнековыми навивками, между которыми в рабочей зоне выгрузного окна установлена обечайка с лопастями. Недостатком смесителя-раздатчика кормов являются большие затраты энергии на выполнение процесса смешивания, так как лопасти на обечайке образуют противоположно направленные потоки только в центральной части бункера. Известен смеситель-раздатчик кормов 2, содержащий бункер, внутри которого расположены шнеки с лентой одного радиуса и противоположных направлений. Причем в рабочей зоне выгрузного окна установлен шнек со встречной навивкой, обеспечивающий перемещение кормов от боковых стенок бункера к его центру, а на смежном шнеке закреплены шнековые навивки противоположного направления, позволяющие перемещать корма от центра бункера к его боковым стенкам. Недостатком смесителя-раздатчика кормов является то, что шнеки выполнены с одинаковым радиусом навивок, а следовательно, в бункере образуются кормовые потоки, которые перемещаются в бункере с одинаковой скоростью движения, что уменьшает число пересекающихся кормовых потоков, которые приводят к увеличению затрат энергии на выполняемый технологический процесс. Кроме того, так как кормовые потоки возникают в рабочей зоне шнековых навивок, то наиболее активный процесс смешивания кормов от их действия происходит в этой части бункера, процесс же перемешивания кормовых компонентов вне рабочей зоны шнековых навивок увеличивается по времени, следствием чего являются рост удельных затрат энергии на выполняемый технологический процесс и снижение производительности машины. Задачей полезной модели является снижение затрат энергии на выполняемый технологический процесс смешивания при повышении производительности машины. Решение поставленной задачи достигается тем, что в смесителе-раздатчике кормов,содержащем бункер, внутри которого расположены шнеки, согласно формуле полезной модели, навивки которых выполнены в форме усеченного конуса, причем встречные витки в рабочей зоне выгрузного окна обращены основаниями друг к другу, а витки смежного шнека - большими основаниями к боковым стенкам бункера. Выполнением навивки шнеков в форме усеченного конуса, причем встречные витки в рабочей зоне выгрузного окна обращены меньшими основаниями друг к другу, а витки смежного шнека - большими основаниями к боковым стенкам бункера, обеспечивается смешивание кормовых компонентов по всему объему бункера, а следовательно, снижаются затраты энергии на процесс смешивания, а производительность смесителя-раздатчика возрастает. На фигуре представлены общий вид смесителя-раздатчика кормов и направление движения смешиваемых кормов от действия шнековых навивок. Смеситель-раздатчик кормов состоит из бункера 1, внутри которого установлены шнеки 2 и 3 с навивками, выполненными в форме усеченного конуса, при этом на шнеке 2 закреплены встречные навивки 4 и 5, а на смежном шнеке 3 - противоположно направленные навивки 6 и 7, обращенные большими основаниями к боковым стенкам бункера 1. В центре бункера 1, в рабочей зоне меньших оснований навивок 4 и 5, выполнено выгрузное окно 8. Смеситель-раздатчик кормов работает следующим образом. В бункер 1 загружаются корма, и включаются в работу шнеки 2 и 3. При этом встречные навивки 4 и 5 шнека 2 начинают перемещать кормовые компоненты от боковых стенок бункера 1 к его центру, в рабочую зону выгрузного окна 8. Одновременно противоположно направленные навивки 6 и 7 шнека 3 перемещают корма от центра бункера 1 к его боковым стенкам. Так как ленты шнеков 2 и 3 выполнены в форме усеченного конуса, то каждый их виток создает отдельный кормовой поток. Следовательно, в бункере 1 возникают кормовые потоки в разных уровнях, что обеспечивает смешивание кормовых компонентов по всему 2 93552013.08.30 объему бункера 1 и тем самым снижает затраты энергии на процесс смешивания при улучшении качества кормосмеси. При выполнении технологического процесса смешивания корма перемещаются шнеками 2 и 3 в направлении навивок 4, 5, 6 и 7. Следовательно, встречно направленные навивки 4 и 5 смещают корма в рабочую зону выгрузного окна 8. Так как меньшие основания навивок 4 и 5 в зоне выгрузного окна 8 обращены друг от друга, то их навивки большего диаметра обеспечивают постоянную подачу кормосмеси в рабочую зону выгрузного окна 8,чем поддерживается заданная норма выдачи животным на протяжении процесса раздачи,а следовательно, снижаются непроизводительные потери кормов и затраты энергии на выполняемый технологический процесс кормления животных. Установкой на шнеке 3 шнековых навивок 6 и 7 большими основаниями друг к другу обеспечивается перемещение большей массы кормов от центра бункера 1 к его боковым стенкам. Таким образом, в рабочей зоне выгрузного окна 8 исключается чрезмерное скапливание кормосмеси, а следовательно, обеспечивается равномерная подача корма на кормовой стол животным, что снижает непроизводительные потери корма и затраты энергии на производство кормосмеси и повышает производительность смесителя-раздатчика кормов. Таким образом, при выполнении навивки шнеков в форме усеченного конуса в бункере возникают кормовые потоки в разных уровнях, что обеспечивает смешивание кормовых компонентов по всему объему бункера и тем самым снижает затраты энергии на процесс смешивания при улучшении качества кормосмеси, установкой шнека, встречные витки которого в рабочей зоне выгрузного окна обращены меньшими основаниями друг к другу, обеспечивается постоянная подача кормосмеси в рабочую зону выгрузного окна,чем поддерживается заданная норма выдачи животным на протяжении процесса раздачи,а следовательно, снижаются непроизводительные потери кормов и затраты энергии на выполняемый технологический процесс кормления животных. При закреплении витков смежного шнека большими основаниями к боковым стенкам бункера обеспечивается перемещение большей массы кормов от центра бункера к его боковым стенкам, а следовательно, исключается чрезмерное скапливание кормосмеси в рабочей зоне выгрузного окна,обеспечивается ее равномерная подача на кормовой стол животным, что снижает непроизводительные потери корма и затраты энергии на производство кормосмеси и повышает производительность смесителя-раздатчика. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

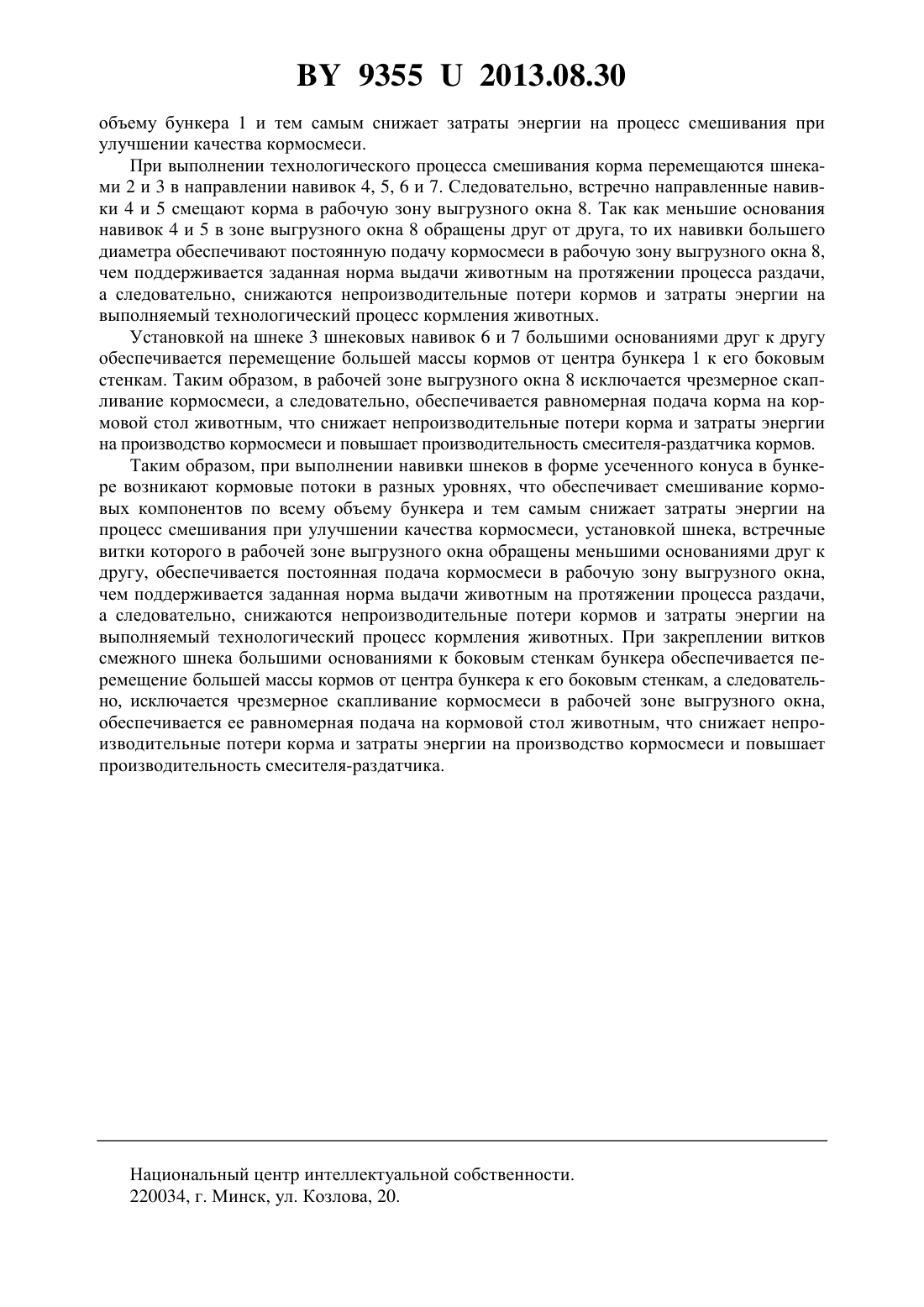

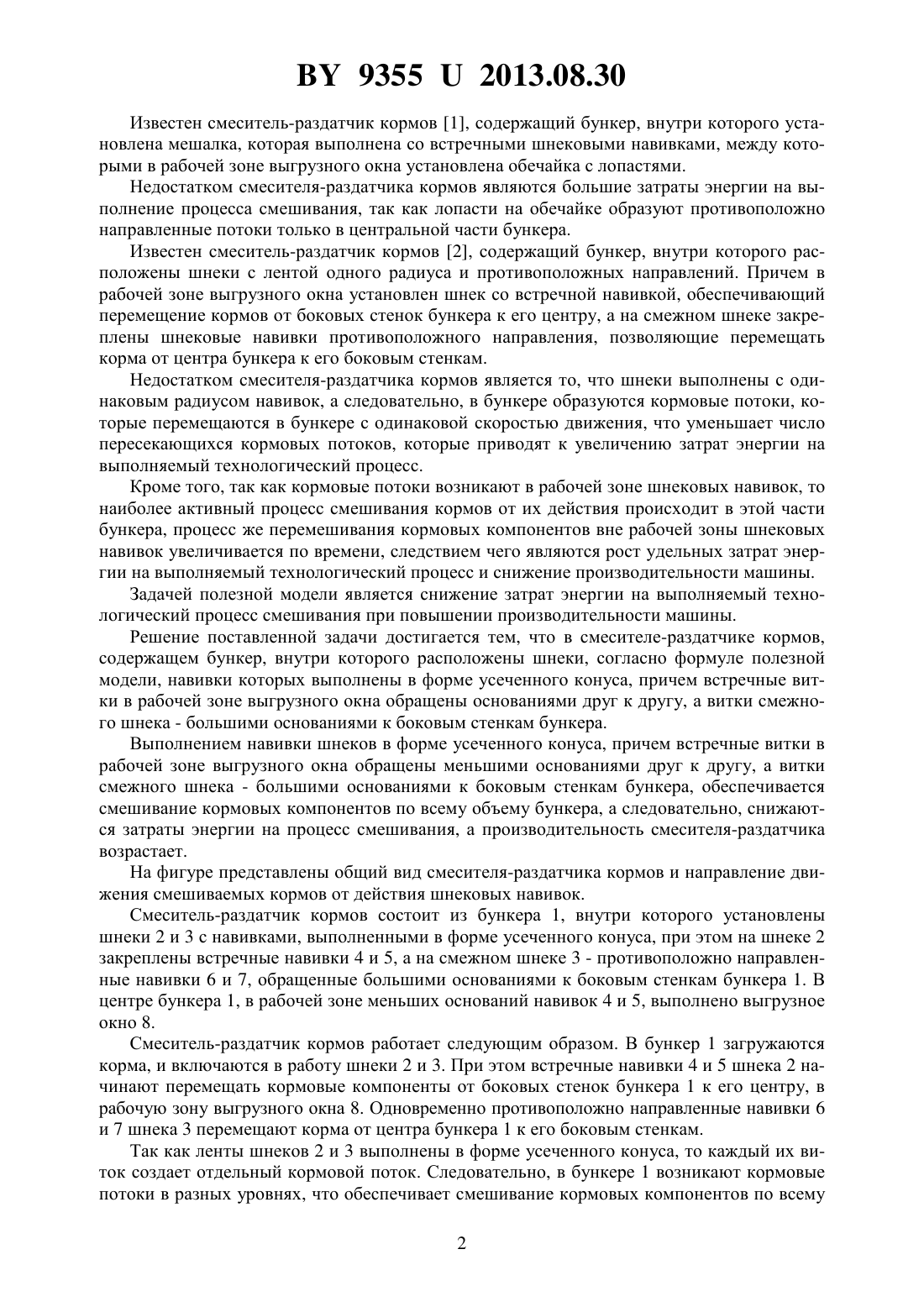

МПК / Метки
МПК: A01K 5/02
Метки: кормов, смеситель-раздатчик
