Гимнастический снаряд

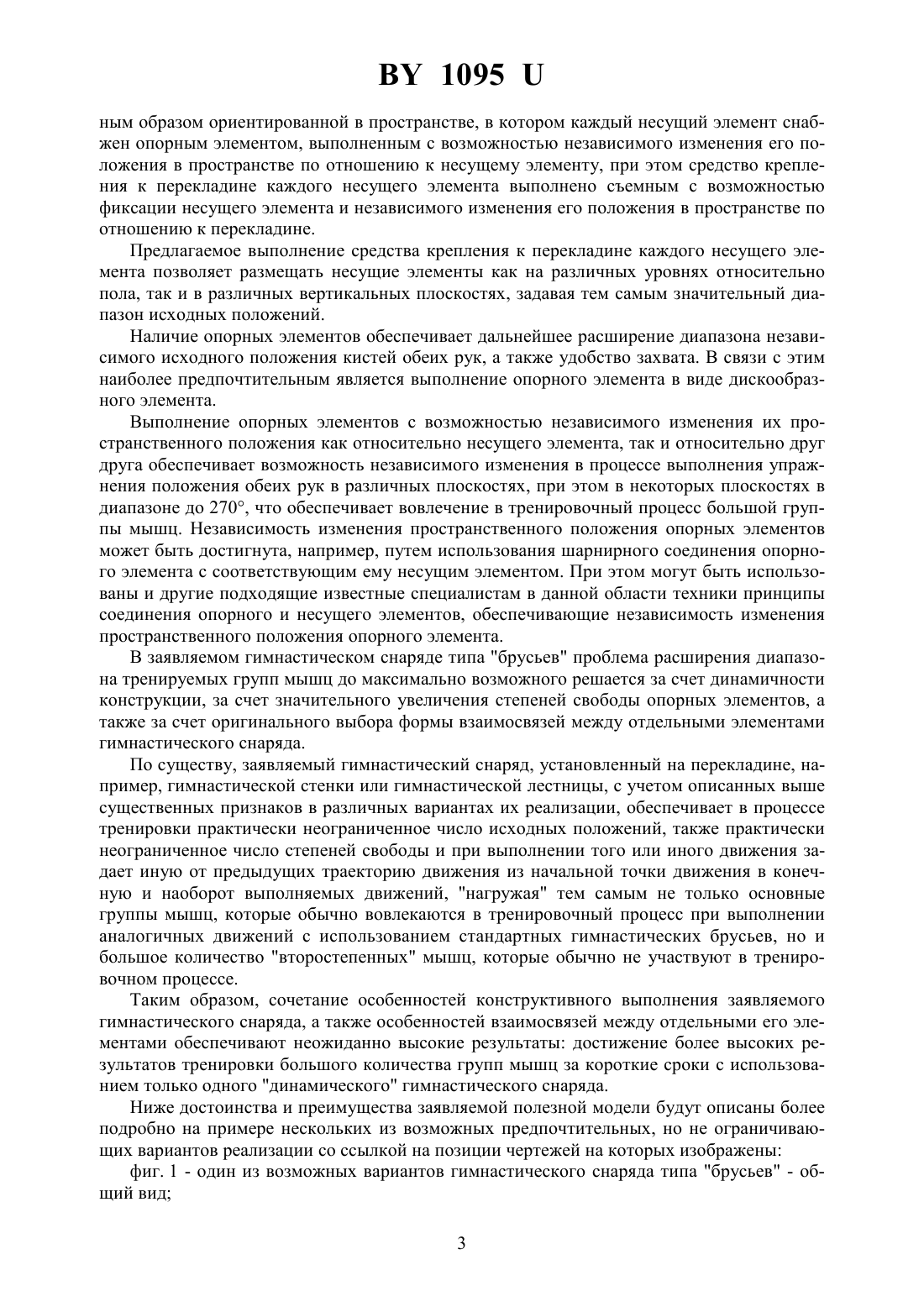

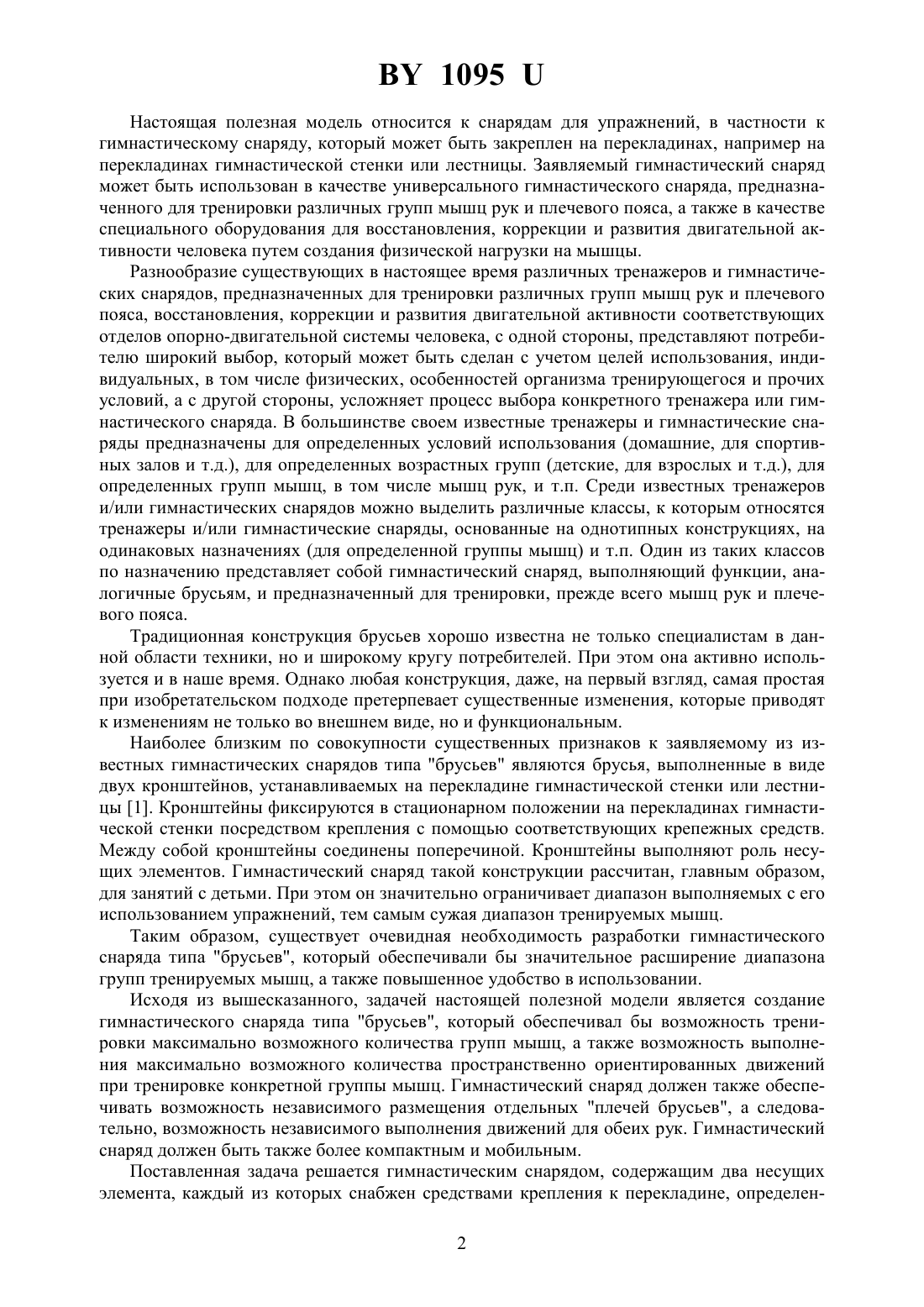

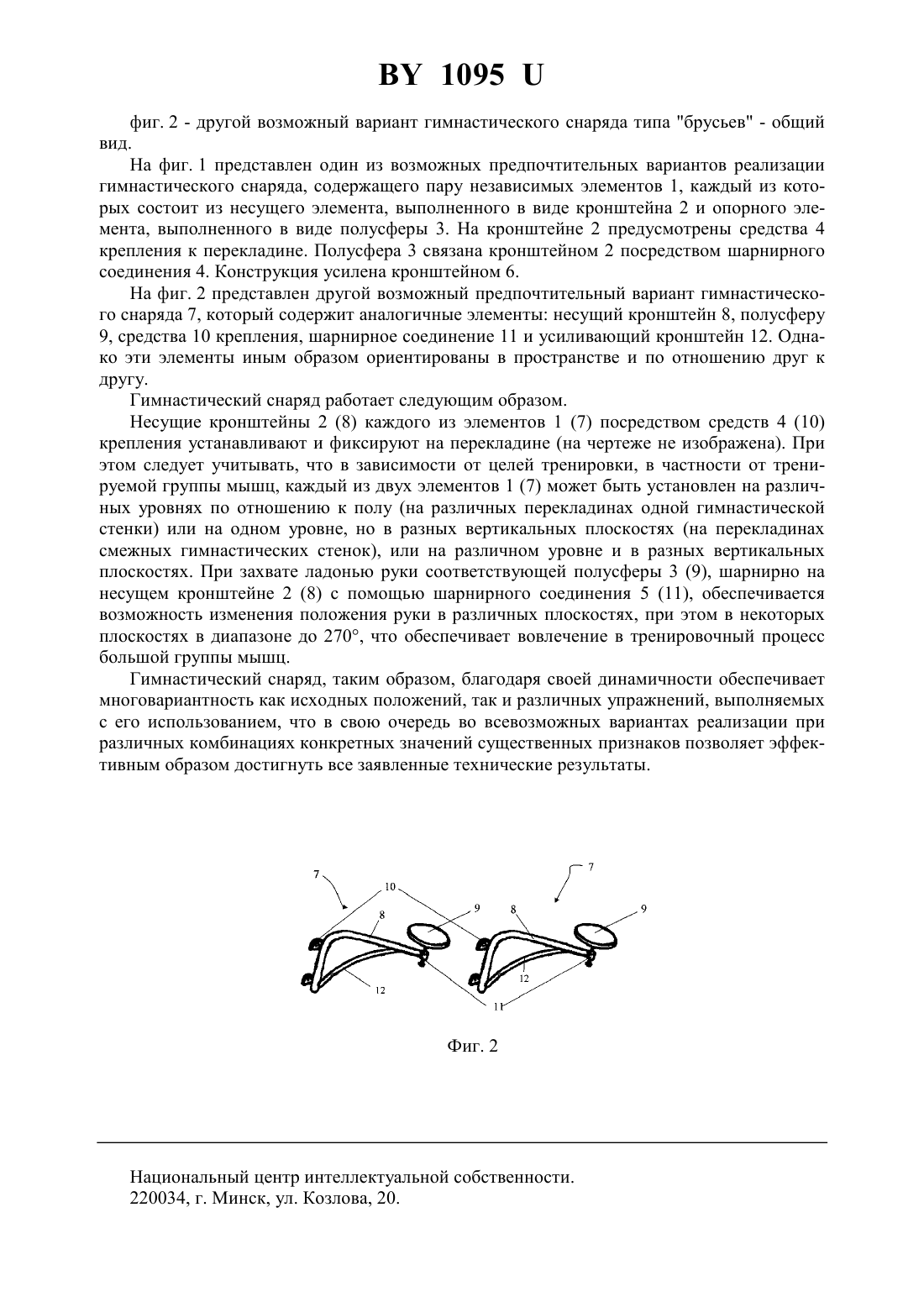

(71) Заявитель Гладченко Александр Васильевич(72) Автор Гладченко Александр Васильевич(73) Патентообладатель Гладченко Александр Васильевич(57) 1. Гимнастический снаряд, содержащий два несущих элемента, каждый из которых снабжен средствами крепления к перекладине, определенным образом ориентированной в пространстве, отличающийся тем, что каждый несущий элемент снабжен опорным элементом, выполненным с возможностью независимого изменения его положения в пространстве по отношению к несущему элементу, при этом средство крепления к перекладине каждого несущего элемента выполнено съемным с возможностью фиксации несущего элемента и независимого изменения его положения в пространстве по отношению к перекладине. 2. Гимнастический снаряд по п. 1, отличающийся тем, что опорный элемент выполнен в виде дискообразного элемента.(56) 1. Брусья к шведской стенке детские Каталог продукции. Фабрика спортивных изделий ЛЕКО. найдено 2003.03.01. Найдено из Интернет ////172 1095 Настоящая полезная модель относится к снарядам для упражнений, в частности к гимнастическому снаряду, который может быть закреплен на перекладинах, например на перекладинах гимнастической стенки или лестницы. Заявляемый гимнастический снаряд может быть использован в качестве универсального гимнастического снаряда, предназначенного для тренировки различных групп мышц рук и плечевого пояса, а также в качестве специального оборудования для восстановления, коррекции и развития двигательной активности человека путем создания физической нагрузки на мышцы. Разнообразие существующих в настоящее время различных тренажеров и гимнастических снарядов, предназначенных для тренировки различных групп мышц рук и плечевого пояса, восстановления, коррекции и развития двигательной активности соответствующих отделов опорно-двигательной системы человека, с одной стороны, представляют потребителю широкий выбор, который может быть сделан с учетом целей использования, индивидуальных, в том числе физических, особенностей организма тренирующегося и прочих условий, а с другой стороны, усложняет процесс выбора конкретного тренажера или гимнастического снаряда. В большинстве своем известные тренажеры и гимнастические снаряды предназначены для определенных условий использования (домашние, для спортивных залов и т.д.), для определенных возрастных групп (детские, для взрослых и т.д.), для определенных групп мышц, в том числе мышц рук, и т.п. Среди известных тренажеров и/или гимнастических снарядов можно выделить различные классы, к которым относятся тренажеры и/или гимнастические снаряды, основанные на однотипных конструкциях, на одинаковых назначениях (для определенной группы мышц) и т.п. Один из таких классов по назначению представляет собой гимнастический снаряд, выполняющий функции, аналогичные брусьям, и предназначенный для тренировки, прежде всего мышц рук и плечевого пояса. Традиционная конструкция брусьев хорошо известна не только специалистам в данной области техники, но и широкому кругу потребителей. При этом она активно используется и в наше время. Однако любая конструкция, даже, на первый взгляд, самая простая при изобретательском подходе претерпевает существенные изменения, которые приводят к изменениям не только во внешнем виде, но и функциональным. Наиболее близким по совокупности существенных признаков к заявляемому из известных гимнастических снарядов типа брусьев являются брусья, выполненные в виде двух кронштейнов, устанавливаемых на перекладине гимнастической стенки или лестницы 1. Кронштейны фиксируются в стационарном положении на перекладинах гимнастической стенки посредством крепления с помощью соответствующих крепежных средств. Между собой кронштейны соединены поперечиной. Кронштейны выполняют роль несущих элементов. Гимнастический снаряд такой конструкции рассчитан, главным образом,для занятий с детьми. При этом он значительно ограничивает диапазон выполняемых с его использованием упражнений, тем самым сужая диапазон тренируемых мышц. Таким образом, существует очевидная необходимость разработки гимнастического снаряда типа брусьев, который обеспечивали бы значительное расширение диапазона групп тренируемых мышц, а также повышенное удобство в использовании. Исходя из вышесказанного, задачей настоящей полезной модели является создание гимнастического снаряда типа брусьев, который обеспечивал бы возможность тренировки максимально возможного количества групп мышц, а также возможность выполнения максимально возможного количества пространственно ориентированных движений при тренировке конкретной группы мышц. Гимнастический снаряд должен также обеспечивать возможность независимого размещения отдельных плечей брусьев, а следовательно, возможность независимого выполнения движений для обеих рук. Гимнастический снаряд должен быть также более компактным и мобильным. Поставленная задача решается гимнастическим снарядом, содержащим два несущих элемента, каждый из которых снабжен средствами крепления к перекладине, определен 2 1095 ным образом ориентированной в пространстве, в котором каждый несущий элемент снабжен опорным элементом, выполненным с возможностью независимого изменения его положения в пространстве по отношению к несущему элементу, при этом средство крепления к перекладине каждого несущего элемента выполненосъемным с возможностью фиксации несущего элемента и независимого изменения его положения в пространстве по отношению к перекладине. Предлагаемое выполнение средства крепления к перекладине каждого несущего элемента позволяет размещать несущие элементы как на различных уровнях относительно пола, так и в различных вертикальных плоскостях, задавая тем самым значительный диапазон исходных положений. Наличие опорных элементов обеспечивает дальнейшее расширение диапазона независимого исходного положения кистей обеих рук, а также удобство захвата. В связи с этим наиболее предпочтительным является выполнение опорного элемента в виде дискообразного элемента. Выполнение опорных элементов с возможностью независимого изменения их пространственного положения как относительно несущего элемента, так и относительно друг друга обеспечивает возможность независимого изменения в процессе выполнения упражнения положения обеих рук в различных плоскостях, при этом в некоторых плоскостях в диапазоне до 270, что обеспечивает вовлечение в тренировочный процесс большой группы мышц. Независимость изменения пространственного положения опорных элементов может быть достигнута, например, путем использования шарнирного соединения опорного элемента с соответствующим ему несущим элементом. При этом могут быть использованы и другие подходящие известные специалистам в данной области техники принципы соединения опорного и несущего элементов, обеспечивающие независимость изменения пространственного положения опорного элемента. В заявляемом гимнастическом снаряде типа брусьев проблема расширения диапазона тренируемых групп мышц до максимально возможного решается за счет динамичности конструкции, за счет значительного увеличения степеней свободы опорных элементов, а также за счет оригинального выбора формы взаимосвязей между отдельными элементами гимнастического снаряда. По существу, заявляемый гимнастический снаряд, установленный на перекладине, например, гимнастической стенки или гимнастической лестницы, с учетом описанных выше существенных признаков в различных вариантах их реализации, обеспечивает в процессе тренировки практически неограниченное число исходных положений, также практически неограниченное число степеней свободы и при выполнении того или иного движения задает иную от предыдущих траекторию движения из начальной точки движения в конечную и наоборот выполняемых движений, нагружая тем самым не только основные группы мышц, которые обычно вовлекаются в тренировочный процесс при выполнении аналогичных движений с использованием стандартных гимнастических брусьев, но и большое количество второстепенных мышц, которые обычно не участвуют в тренировочном процессе. Таким образом, сочетание особенностей конструктивного выполнения заявляемого гимнастического снаряда, а также особенностей взаимосвязей между отдельными его элементами обеспечивают неожиданно высокие результаты достижение более высоких результатов тренировки большого количества групп мышц за короткие сроки с использованием только одного динамического гимнастического снаряда. Ниже достоинства и преимущества заявляемой полезной модели будут описаны более подробно на примере нескольких из возможных предпочтительных, но не ограничивающих вариантов реализации со ссылкой на позиции чертежей на которых изображены фиг. 1 - один из возможных вариантов гимнастического снаряда типа брусьев - общий вид 3 1095 фиг. 2 - другой возможный вариант гимнастического снаряда типа брусьев - общий вид. На фиг. 1 представлен один из возможных предпочтительных вариантов реализации гимнастического снаряда, содержащего пару независимых элементов 1, каждый из которых состоит из несущего элемента, выполненного в виде кронштейна 2 и опорного элемента, выполненного в виде полусферы 3. На кронштейне 2 предусмотрены средства 4 крепления к перекладине. Полусфера 3 связана кронштейном 2 посредством шарнирного соединения 4. Конструкция усилена кронштейном 6. На фиг. 2 представлен другой возможный предпочтительный вариант гимнастического снаряда 7, который содержит аналогичные элементы несущий кронштейн 8, полусферу 9, средства 10 крепления, шарнирное соединение 11 и усиливающий кронштейн 12. Однако эти элементы иным образом ориентированы в пространстве и по отношению друг к другу. Гимнастический снаряд работает следующим образом. Несущие кронштейны 2 (8) каждого из элементов 1 (7) посредством средств 4 (10) крепления устанавливают и фиксируют на перекладине (на чертеже не изображена). При этом следует учитывать, что в зависимости от целей тренировки, в частности от тренируемой группы мышц, каждый из двух элементов 1 (7) может быть установлен на различных уровнях по отношению к полу (на различных перекладинах одной гимнастической стенки) или на одном уровне, но в разных вертикальных плоскостях (на перекладинах смежных гимнастических стенок), или на различном уровне и в разных вертикальных плоскостях. При захвате ладонью руки соответствующей полусферы 3 (9), шарнирно на несущем кронштейне 2 (8) с помощью шарнирного соединения 5 (11), обеспечивается возможность изменения положения руки в различных плоскостях, при этом в некоторых плоскостях в диапазоне до 270, что обеспечивает вовлечение в тренировочный процесс большой группы мышц. Гимнастический снаряд, таким образом, благодаря своей динамичности обеспечивает многовариантность как исходных положений, так и различных упражнений, выполняемых с его использованием, что в свою очередь во всевозможных вариантах реализации при различных комбинациях конкретных значений существенных признаков позволяет эффективным образом достигнуть все заявленные технические результаты. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
