Опалубка перекрытий

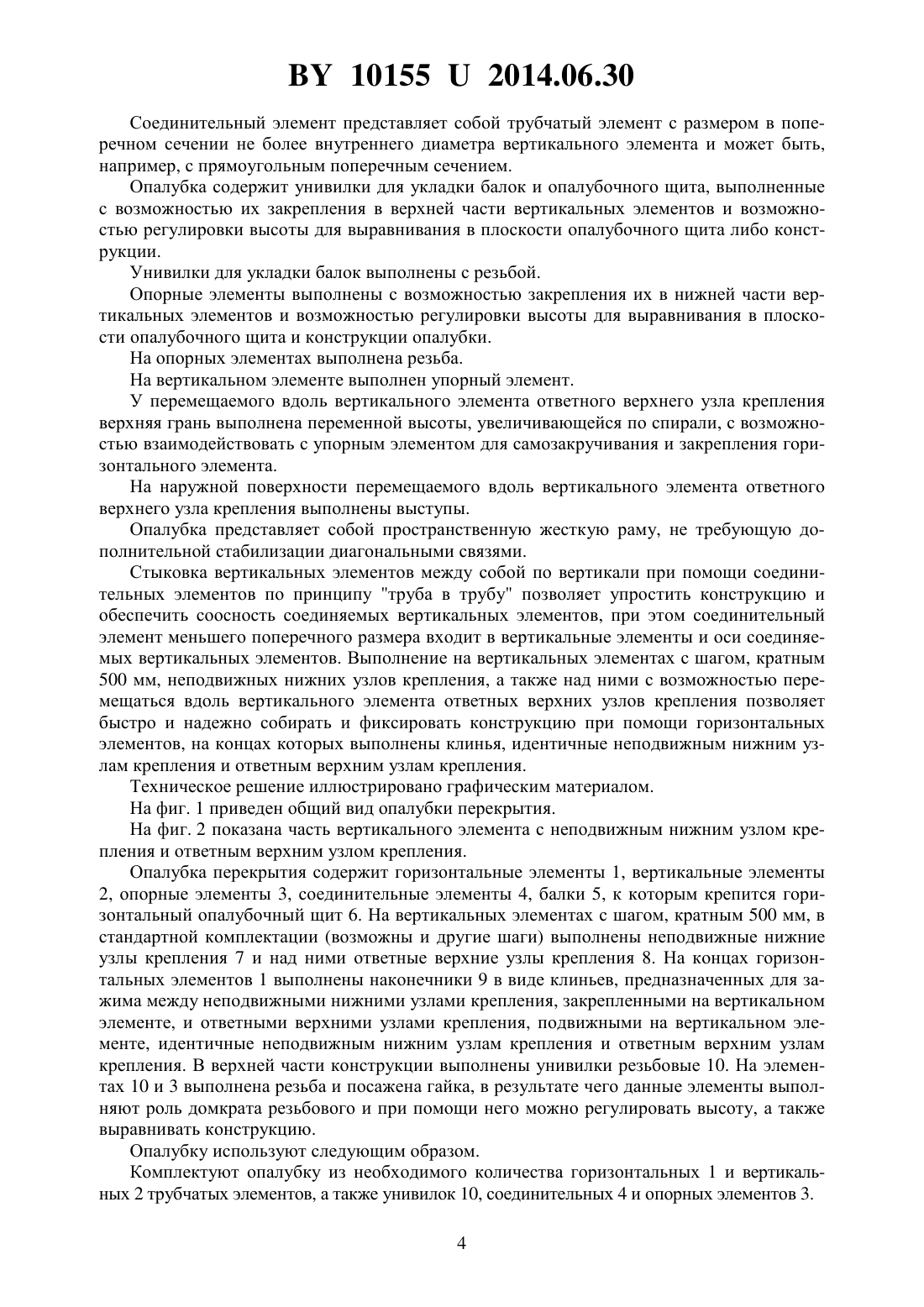

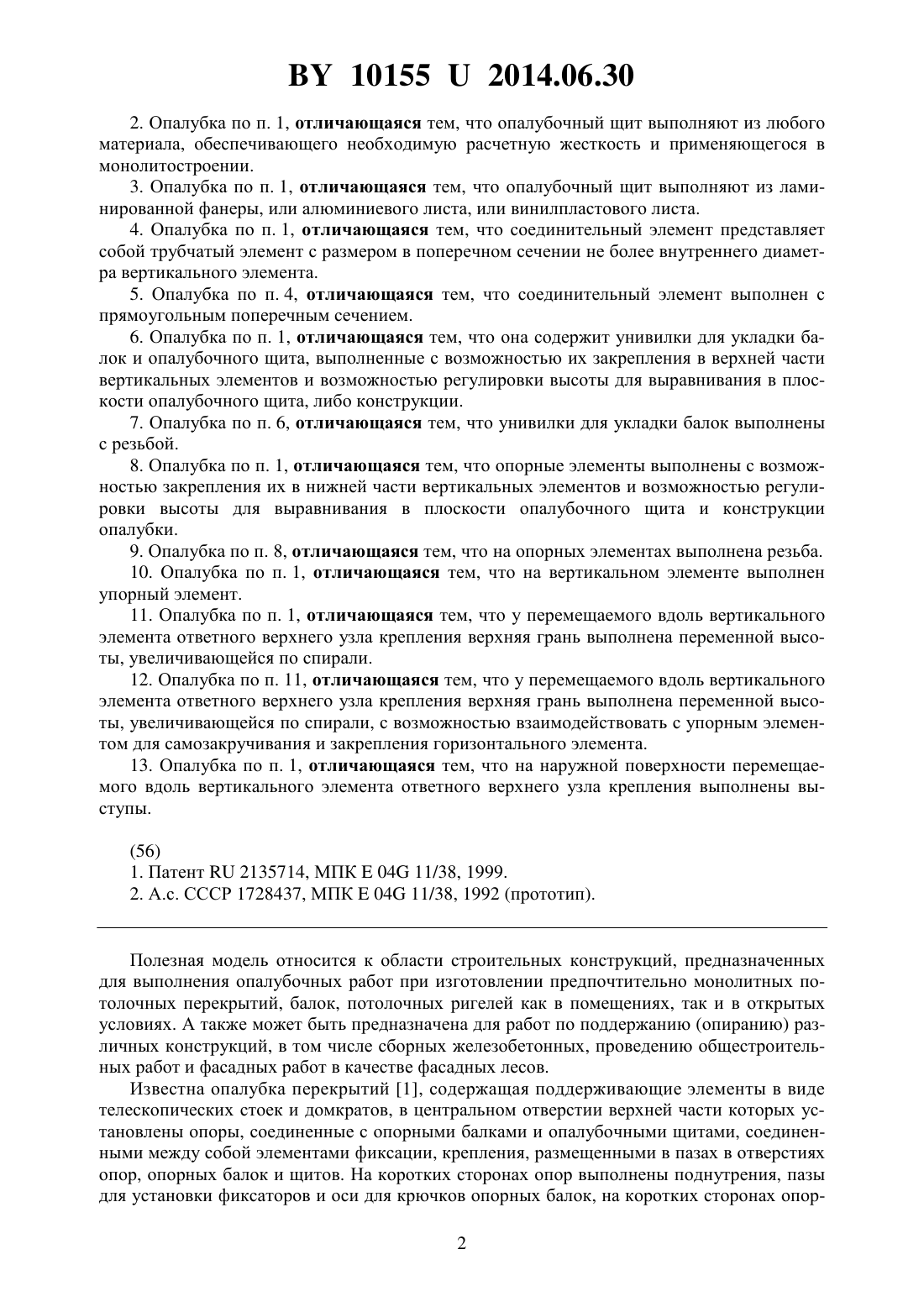

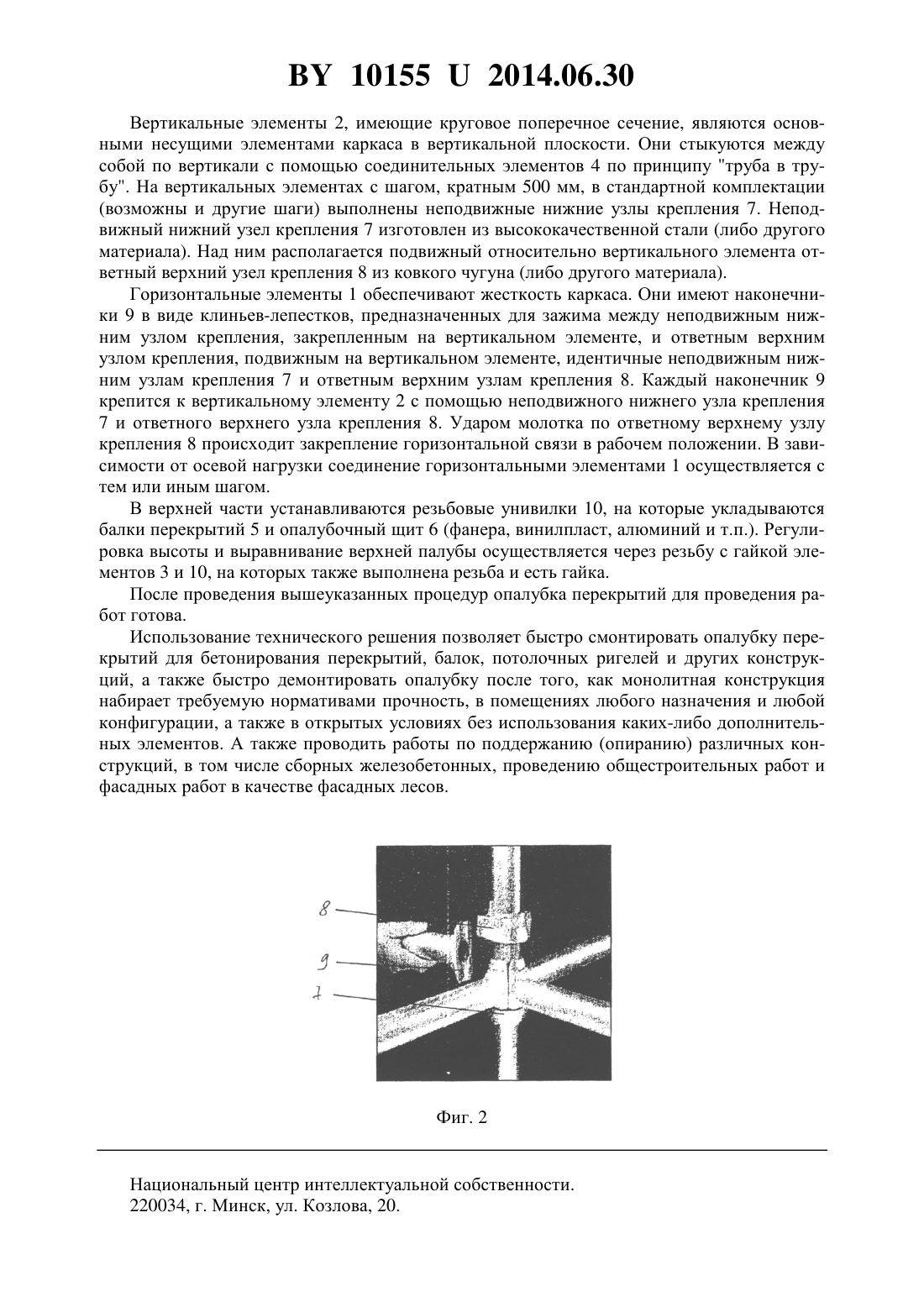

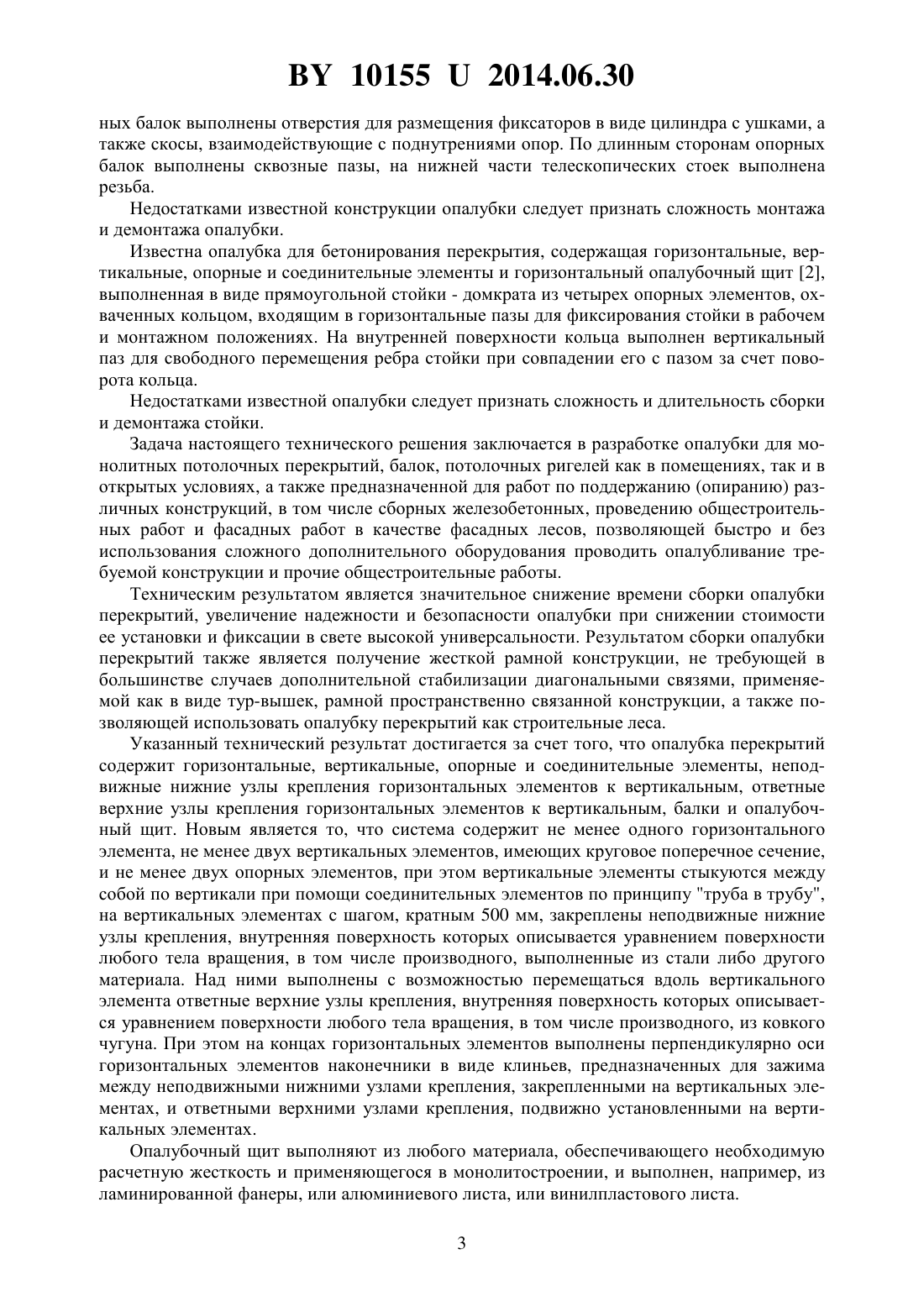

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество ПРОМСТРОЙКОНТРАКТ(72) Автор Огулов Ростислав Анатольевич(73) Патентообладатель Закрытое акционерное общество ПРОМСТРОЙКОНТРАКТ(57) 1. Опалубка перекрытий, характеризующаяся тем, что включает в себя горизонтальные, вертикальные, опорные и соединительные элементы, неподвижные нижние узлы крепления горизонтальных элементов к вертикальным, ответные верхние узлы крепления горизонтальных элементов к вертикальным, балки и опалубочный щит, при этом она содержит не менее одного горизонтального элемента, не менее двух вертикальных элементов, имеющих круглое поперечное сечение, и не менее двух опорных элементов, при этом вертикальные элементы стыкуются между собой по вертикали при помощи соединительных элементов по принципу труба в трубу, на вертикальных элементах с шагом, кратным 500 мм, закреплены неподвижные нижние узлы крепления, выполненные из стали,внутренняя поверхность которых описывается уравнением поверхности тела вращения, а над ними выполнены с возможностью перемещения вдоль вертикального элемента ответные верхние узлы крепления из ковкого чугуна, внутренняя поверхность которых также описывается уравнением поверхности тела вращения, при этом на концах горизонтальных элементов выполнены перпендикулярно оси горизонтальных элементов наконечники в виде клиньев, предназначенных для зажима между неподвижным нижним узлом крепления, закрепленным на вертикальном элементе, и ответным верхним узлом крепления, подвижным на вертикальном элементе. 101552014.06.30 2. Опалубка по п. 1, отличающаяся тем, что опалубочный щит выполняют из любого материала, обеспечивающего необходимую расчетную жесткость и применяющегося в монолитостроении. 3. Опалубка по п. 1, отличающаяся тем, что опалубочный щит выполняют из ламинированной фанеры, или алюминиевого листа, или винилпластового листа. 4. Опалубка по п. 1, отличающаяся тем, что соединительный элемент представляет собой трубчатый элемент с размером в поперечном сечении не более внутреннего диаметра вертикального элемента. 5. Опалубка по п. 4, отличающаяся тем, что соединительный элемент выполнен с прямоугольным поперечным сечением. 6. Опалубка по п. 1, отличающаяся тем, что она содержит унивилки для укладки балок и опалубочного щита, выполненные с возможностью их закрепления в верхней части вертикальных элементов и возможностью регулировки высоты для выравнивания в плоскости опалубочного щита, либо конструкции. 7. Опалубка по п. 6, отличающаяся тем, что унивилки для укладки балок выполнены с резьбой. 8. Опалубка по п. 1, отличающаяся тем, что опорные элементы выполнены с возможностью закрепления их в нижней части вертикальных элементов и возможностью регулировки высоты для выравнивания в плоскости опалубочного щита и конструкции опалубки. 9. Опалубка по п. 8, отличающаяся тем, что на опорных элементах выполнена резьба. 10. Опалубка по п. 1, отличающаяся тем, что на вертикальном элементе выполнен упорный элемент. 11. Опалубка по п. 1, отличающаяся тем, что у перемещаемого вдоль вертикального элемента ответного верхнего узла крепления верхняя грань выполнена переменной высоты, увеличивающейся по спирали. 12. Опалубка по п. 11, отличающаяся тем, что у перемещаемого вдоль вертикального элемента ответного верхнего узла крепления верхняя грань выполнена переменной высоты, увеличивающейся по спирали, с возможностью взаимодействовать с упорным элементом для самозакручивания и закрепления горизонтального элемента. 13. Опалубка по п. 1, отличающаяся тем, что на наружной поверхности перемещаемого вдоль вертикального элемента ответного верхнего узла крепления выполнены выступы.(56) 1. Патент 2135714, МПК 04 11/38, 1999. 2. А.с. СССР 1728437, МПК 04 11/38, 1992 (прототип). Полезная модель относится к области строительных конструкций, предназначенных для выполнения опалубочных работ при изготовлении предпочтительно монолитных потолочных перекрытий, балок, потолочных ригелей как в помещениях, так и в открытых условиях. А также может быть предназначена для работ по поддержанию (опиранию) различных конструкций, в том числе сборных железобетонных, проведению общестроительных работ и фасадных работ в качестве фасадных лесов. Известна опалубка перекрытий 1, содержащая поддерживающие элементы в виде телескопических стоек и домкратов, в центральном отверстии верхней части которых установлены опоры, соединенные с опорными балками и опалубочными щитами, соединенными между собой элементами фиксации, крепления, размещенными в пазах в отверстиях опор, опорных балок и щитов. На коротких сторонах опор выполнены поднутрения, пазы для установки фиксаторов и оси для крючков опорных балок, на коротких сторонах опор 2 101552014.06.30 ных балок выполнены отверстия для размещения фиксаторов в виде цилиндра с ушками, а также скосы, взаимодействующие с поднутрениями опор. По длинным сторонам опорных балок выполнены сквозные пазы, на нижней части телескопических стоек выполнена резьба. Недостатками известной конструкции опалубки следует признать сложность монтажа и демонтажа опалубки. Известна опалубка для бетонирования перекрытия, содержащая горизонтальные, вертикальные, опорные и соединительные элементы и горизонтальный опалубочный щит 2,выполненная в виде прямоугольной стойки - домкрата из четырех опорных элементов, охваченных кольцом, входящим в горизонтальные пазы для фиксирования стойки в рабочем и монтажном положениях. На внутренней поверхности кольца выполнен вертикальный паз для свободного перемещения ребра стойки при совпадении его с пазом за счет поворота кольца. Недостатками известной опалубки следует признать сложность и длительность сборки и демонтажа стойки. Задача настоящего технического решения заключается в разработке опалубки для монолитных потолочных перекрытий, балок, потолочных ригелей как в помещениях, так и в открытых условиях, а также предназначенной для работ по поддержанию (опиранию) различных конструкций, в том числе сборных железобетонных, проведению общестроительных работ и фасадных работ в качестве фасадных лесов, позволяющей быстро и без использования сложного дополнительного оборудования проводить опалубливание требуемой конструкции и прочие общестроительные работы. Техническим результатом является значительное снижение времени сборки опалубки перекрытий, увеличение надежности и безопасности опалубки при снижении стоимости ее установки и фиксации в свете высокой универсальности. Результатом сборки опалубки перекрытий также является получение жесткой рамной конструкции, не требующей в большинстве случаев дополнительной стабилизации диагональными связями, применяемой как в виде тур-вышек, рамной пространственно связанной конструкции, а также позволяющей использовать опалубку перекрытий как строительные леса. Указанный технический результат достигается за счет того, что опалубка перекрытий содержит горизонтальные, вертикальные, опорные и соединительные элементы, неподвижные нижние узлы крепления горизонтальных элементов к вертикальным, ответные верхние узлы крепления горизонтальных элементов к вертикальным, балки и опалубочный щит. Новым является то, что система содержит не менее одного горизонтального элемента, не менее двух вертикальных элементов, имеющих круговое поперечное сечение,и не менее двух опорных элементов, при этом вертикальные элементы стыкуются между собой по вертикали при помощи соединительных элементов по принципу труба в трубу,на вертикальных элементах с шагом, кратным 500 мм, закреплены неподвижные нижние узлы крепления, внутренняя поверхность которых описывается уравнением поверхности любого тела вращения, в том числе производного, выполненные из стали либо другого материала. Над ними выполнены с возможностью перемещаться вдоль вертикального элемента ответные верхние узлы крепления, внутренняя поверхность которых описывается уравнением поверхности любого тела вращения, в том числе производного, из ковкого чугуна. При этом на концах горизонтальных элементов выполнены перпендикулярно оси горизонтальных элементов наконечники в виде клиньев, предназначенных для зажима между неподвижными нижними узлами крепления, закрепленными на вертикальных элементах, и ответными верхними узлами крепления, подвижно установленными на вертикальных элементах. Опалубочный щит выполняют из любого материала, обеспечивающего необходимую расчетную жесткость и применяющегося в монолитостроении, и выполнен, например, из ламинированной фанеры, или алюминиевого листа, или винилпластового листа. 3 101552014.06.30 Соединительный элемент представляет собой трубчатый элемент с размером в поперечном сечении не более внутреннего диаметра вертикального элемента и может быть,например, с прямоугольным поперечным сечением. Опалубка содержит унивилки для укладки балок и опалубочного щита, выполненные с возможностью их закрепления в верхней части вертикальных элементов и возможностью регулировки высоты для выравнивания в плоскости опалубочного щита либо конструкции. Унивилки для укладки балок выполнены с резьбой. Опорные элементы выполнены с возможностью закрепления их в нижней части вертикальных элементов и возможностью регулировки высоты для выравнивания в плоскости опалубочного щита и конструкции опалубки. На опорных элементах выполнена резьба. На вертикальном элементе выполнен упорный элемент. У перемещаемого вдоль вертикального элемента ответного верхнего узла крепления верхняя грань выполнена переменной высоты, увеличивающейся по спирали, с возможностью взаимодействовать с упорным элементом для самозакручивания и закрепления горизонтального элемента. На наружной поверхности перемещаемого вдоль вертикального элемента ответного верхнего узла крепления выполнены выступы. Опалубка представляет собой пространственную жесткую раму, не требующую дополнительной стабилизации диагональными связями. Стыковка вертикальных элементов между собой по вертикали при помощи соединительных элементов по принципу труба в трубу позволяет упростить конструкцию и обеспечить соосность соединяемых вертикальных элементов, при этом соединительный элемент меньшего поперечного размера входит в вертикальные элементы и оси соединяемых вертикальных элементов. Выполнение на вертикальных элементах с шагом, кратным 500 мм, неподвижных нижних узлов крепления, а также над ними с возможностью перемещаться вдоль вертикального элемента ответных верхних узлов крепления позволяет быстро и надежно собирать и фиксировать конструкцию при помощи горизонтальных элементов, на концах которых выполнены клинья, идентичные неподвижным нижним узлам крепления и ответным верхним узлам крепления. Техническое решение иллюстрировано графическим материалом. На фиг. 1 приведен общий вид опалубки перекрытия. На фиг. 2 показана часть вертикального элемента с неподвижным нижним узлом крепления и ответным верхним узлом крепления. Опалубка перекрытия содержит горизонтальные элементы 1, вертикальные элементы 2, опорные элементы 3, соединительные элементы 4, балки 5, к которым крепится горизонтальный опалубочный щит 6. На вертикальных элементах с шагом, кратным 500 мм, в стандартной комплектации (возможны и другие шаги) выполнены неподвижные нижние узлы крепления 7 и над ними ответные верхние узлы крепления 8. На концах горизонтальных элементов 1 выполнены наконечники 9 в виде клиньев, предназначенных для зажима между неподвижными нижними узлами крепления, закрепленными на вертикальном элементе, и ответными верхними узлами крепления, подвижными на вертикальном элементе, идентичные неподвижным нижним узлам крепления и ответным верхним узлам крепления. В верхней части конструкции выполнены унивилки резьбовые 10. На элементах 10 и 3 выполнена резьба и посажена гайка, в результате чего данные элементы выполняют роль домкрата резьбового и при помощи него можно регулировать высоту, а также выравнивать конструкцию. Опалубку используют следующим образом. Комплектуют опалубку из необходимого количества горизонтальных 1 и вертикальных 2 трубчатых элементов, а также унивилок 10, соединительных 4 и опорных элементов 3. 4 101552014.06.30 Вертикальные элементы 2, имеющие круговое поперечное сечение, являются основными несущими элементами каркаса в вертикальной плоскости. Они стыкуются между собой по вертикали с помощью соединительных элементов 4 по принципу труба в трубу. На вертикальных элементах с шагом, кратным 500 мм, в стандартной комплектации(возможны и другие шаги) выполнены неподвижные нижние узлы крепления 7. Неподвижный нижний узел крепления 7 изготовлен из высококачественной стали (либо другого материала). Над ним располагается подвижный относительно вертикального элемента ответный верхний узел крепления 8 из ковкого чугуна (либо другого материала). Горизонтальные элементы 1 обеспечивают жесткость каркаса. Они имеют наконечники 9 в виде клиньев-лепестков, предназначенных для зажима между неподвижным нижним узлом крепления, закрепленным на вертикальном элементе, и ответным верхним узлом крепления, подвижным на вертикальном элементе, идентичные неподвижным нижним узлам крепления 7 и ответным верхним узлам крепления 8. Каждый наконечник 9 крепится к вертикальному элементу 2 с помощью неподвижного нижнего узла крепления 7 и ответного верхнего узла крепления 8. Ударом молотка по ответному верхнему узлу крепления 8 происходит закрепление горизонтальной связи в рабочем положении. В зависимости от осевой нагрузки соединение горизонтальными элементами 1 осуществляется с тем или иным шагом. В верхней части устанавливаются резьбовые унивилки 10, на которые укладываются балки перекрытий 5 и опалубочный щит 6 (фанера, винилпласт, алюминий и т.п.). Регулировка высоты и выравнивание верхней палубы осуществляется через резьбу с гайкой элементов 3 и 10, на которых также выполнена резьба и есть гайка. После проведения вышеуказанных процедур опалубка перекрытий для проведения работ готова. Использование технического решения позволяет быстро смонтировать опалубку перекрытий для бетонирования перекрытий, балок, потолочных ригелей и других конструкций, а также быстро демонтировать опалубку после того, как монолитная конструкция набирает требуемую нормативами прочность, в помещениях любого назначения и любой конфигурации, а также в открытых условиях без использования каких-либо дополнительных элементов. А также проводить работы по поддержанию (опиранию) различных конструкций, в том числе сборных железобетонных, проведению общестроительных работ и фасадных работ в качестве фасадных лесов. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
