Подъемный сосуд

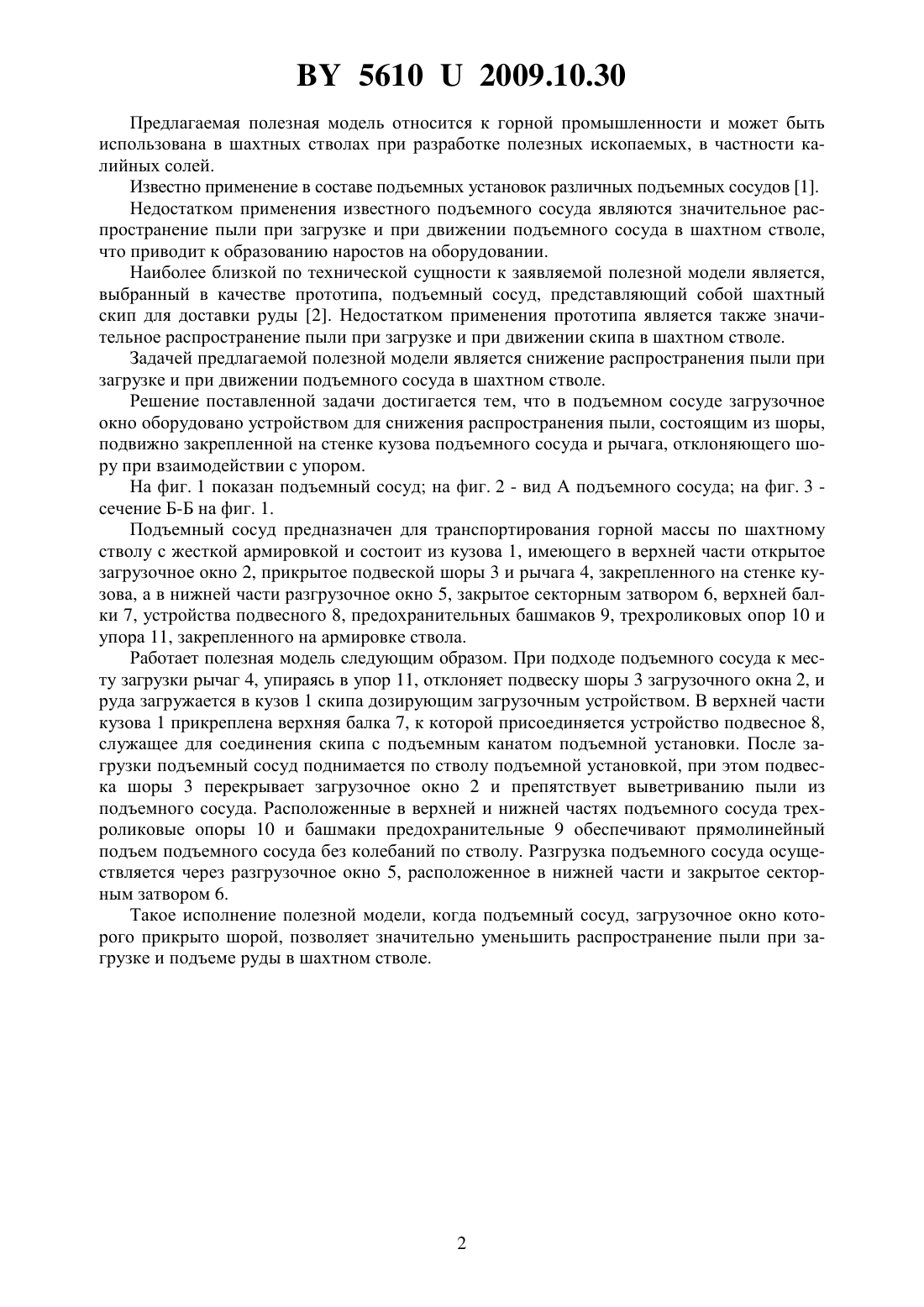

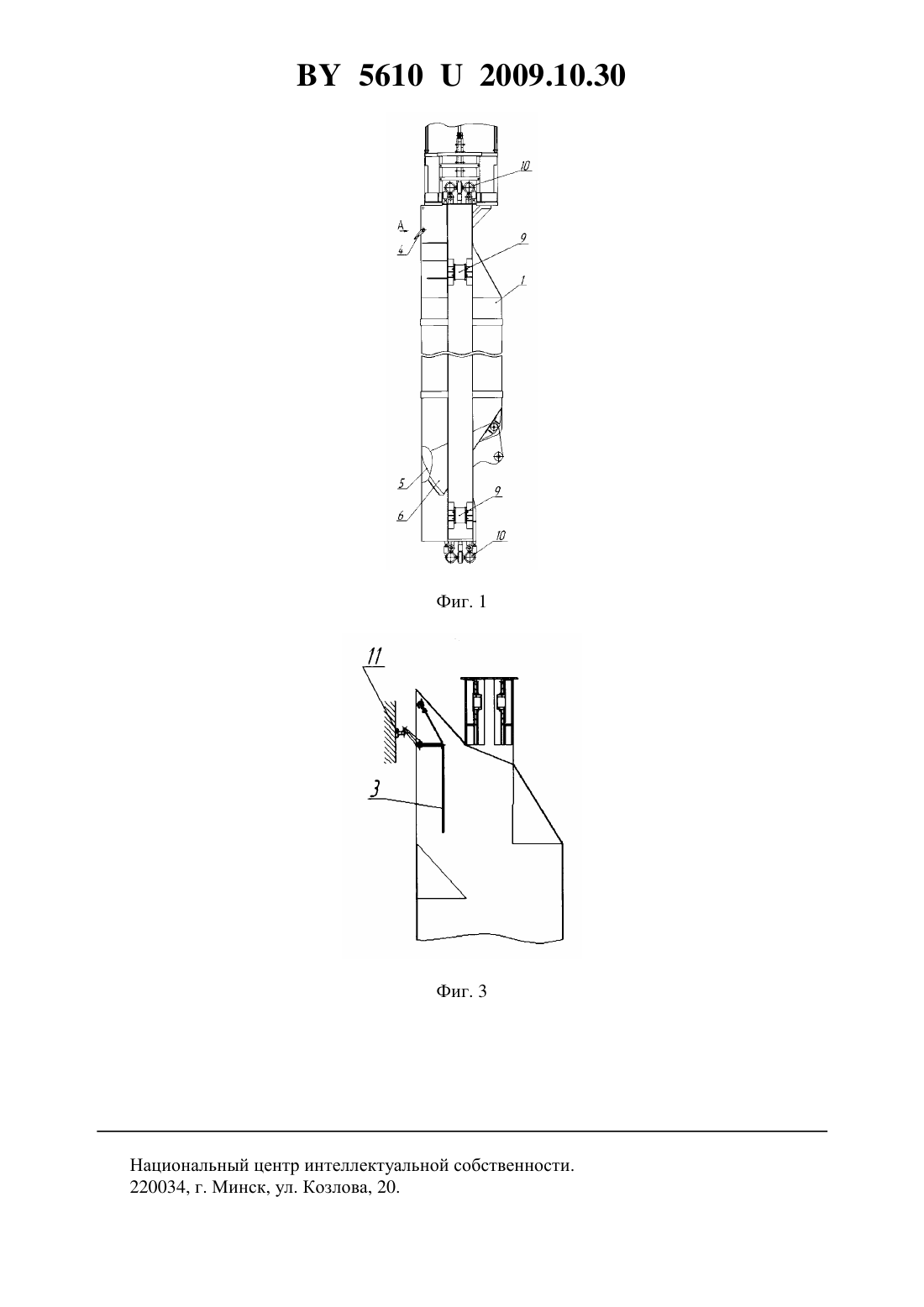

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Белгорхимпром(72) Авторы Шаповалов Валерий Иванович Бердникович Дмитрий Норович Герасименок Татьяна Рафкатовна Твердов Андрей Валентинович(73) Патентообладатель Открытое акционерное общество Белгорхимпром(57) Подъемный сосуд, отличающийся тем, что загрузочное окно оборудовано устройством для снижения распространения пыли, состоящим из шоры, подвижно закрепленной на стенке кузова подъемного сосуда и рычага, отклоняющего шору при взаимодействии с упором.(56) 1. Гришко А.П., Шелоганов В.И. Стационарные машины и установки.- М. Издательство Московского государственного горного университета, 2004.- С. 13. 2. Титиевский Е.М., Русихин В.И. Машины и механизмы горных предприятий.- М. Недра, 1987.- С. 266 (прототип). 56102009.10.30 Предлагаемая полезная модель относится к горной промышленности и может быть использована в шахтных стволах при разработке полезных ископаемых, в частности калийных солей. Известно применение в составе подъемных установок различных подъемных сосудов 1. Недостатком применения известного подъемного сосуда являются значительное распространение пыли при загрузке и при движении подъемного сосуда в шахтном стволе,что приводит к образованию наростов на оборудовании. Наиболее близкой по технической сущности к заявляемой полезной модели является,выбранный в качестве прототипа, подъемный сосуд, представляющий собой шахтный скип для доставки руды 2. Недостатком применения прототипа является также значительное распространение пыли при загрузке и при движении скипа в шахтном стволе. Задачей предлагаемой полезной модели является снижение распространения пыли при загрузке и при движении подъемного сосуда в шахтном стволе. Решение поставленной задачи достигается тем, что в подъемном сосуде загрузочное окно оборудовано устройством для снижения распространения пыли, состоящим из шоры,подвижно закрепленной на стенке кузова подъемного сосуда и рычага, отклоняющего шору при взаимодействии с упором. На фиг. 1 показан подъемный сосуд на фиг. 2 - вид А подъемного сосуда на фиг. 3 сечение Б-Б на фиг. 1. Подъемный сосуд предназначен для транспортирования горной массы по шахтному стволу с жесткой армировкой и состоит из кузова 1, имеющего в верхней части открытое загрузочное окно 2, прикрытое подвеской шоры 3 и рычага 4, закрепленного на стенке кузова, а в нижней части разгрузочное окно 5, закрытое секторным затвором 6, верхней балки 7, устройства подвесного 8, предохранительных башмаков 9, трехроликовых опор 10 и упора 11, закрепленного на армировке ствола. Работает полезная модель следующим образом. При подходе подъемного сосуда к месту загрузки рычаг 4, упираясь в упор 11, отклоняет подвеску шоры 3 загрузочного окна 2, и руда загружается в кузов 1 скипа дозирующим загрузочным устройством. В верхней части кузова 1 прикреплена верхняя балка 7, к которой присоединяется устройство подвесное 8,служащее для соединения скипа с подъемным канатом подъемной установки. После загрузки подъемный сосуд поднимается по стволу подъемной установкой, при этом подвеска шоры 3 перекрывает загрузочное окно 2 и препятствует выветриванию пыли из подъемного сосуда. Расположенные в верхней и нижней частях подъемного сосуда трехроликовые опоры 10 и башмаки предохранительные 9 обеспечивают прямолинейный подъем подъемного сосуда без колебаний по стволу. Разгрузка подъемного сосуда осуществляется через разгрузочное окно 5, расположенное в нижней части и закрытое секторным затвором 6. Такое исполнение полезной модели, когда подъемный сосуд, загрузочное окно которого прикрыто шорой, позволяет значительно уменьшить распространение пыли при загрузке и подъеме руды в шахтном стволе. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
