Почвообрабатывающая двухдисковая секция

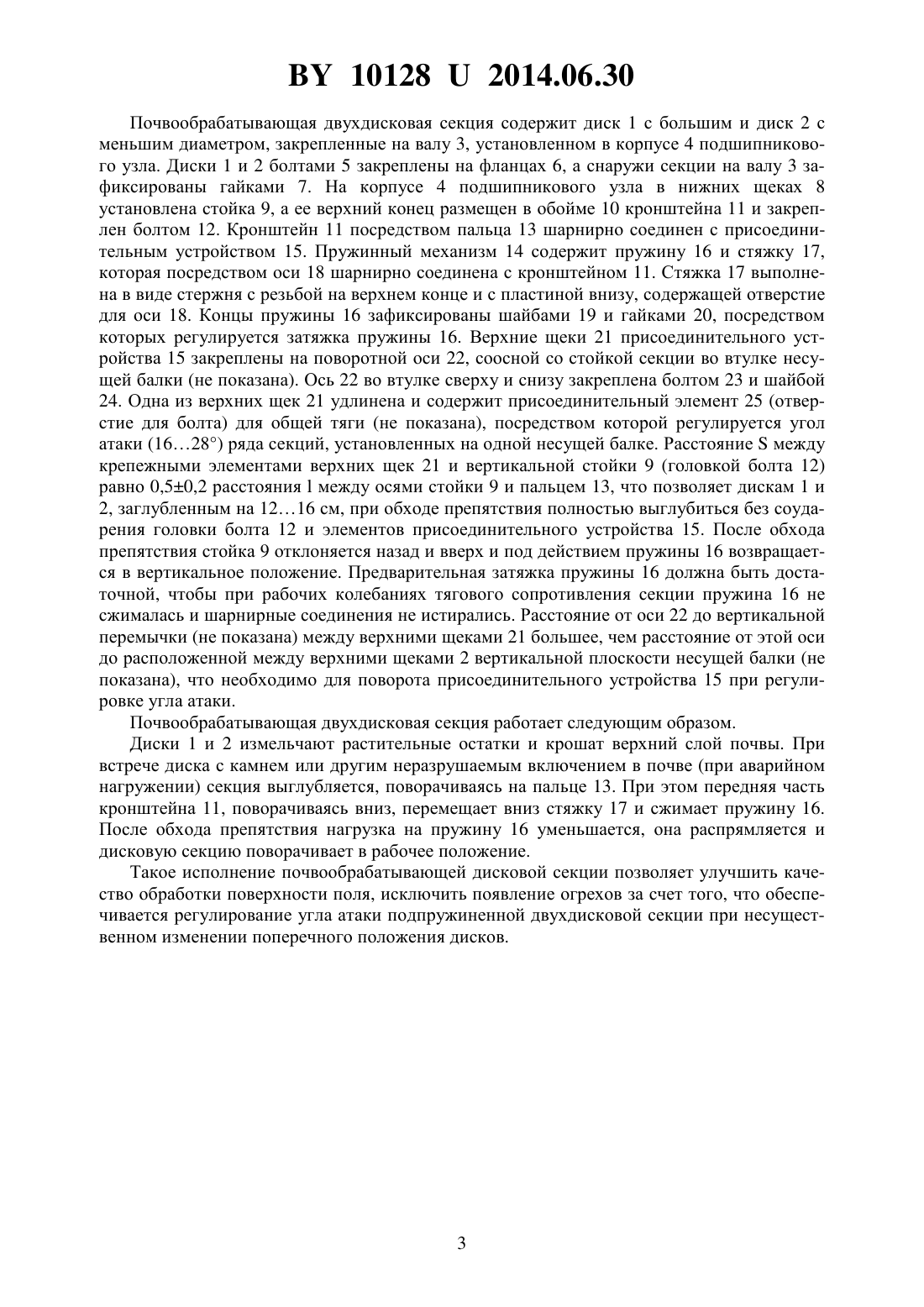

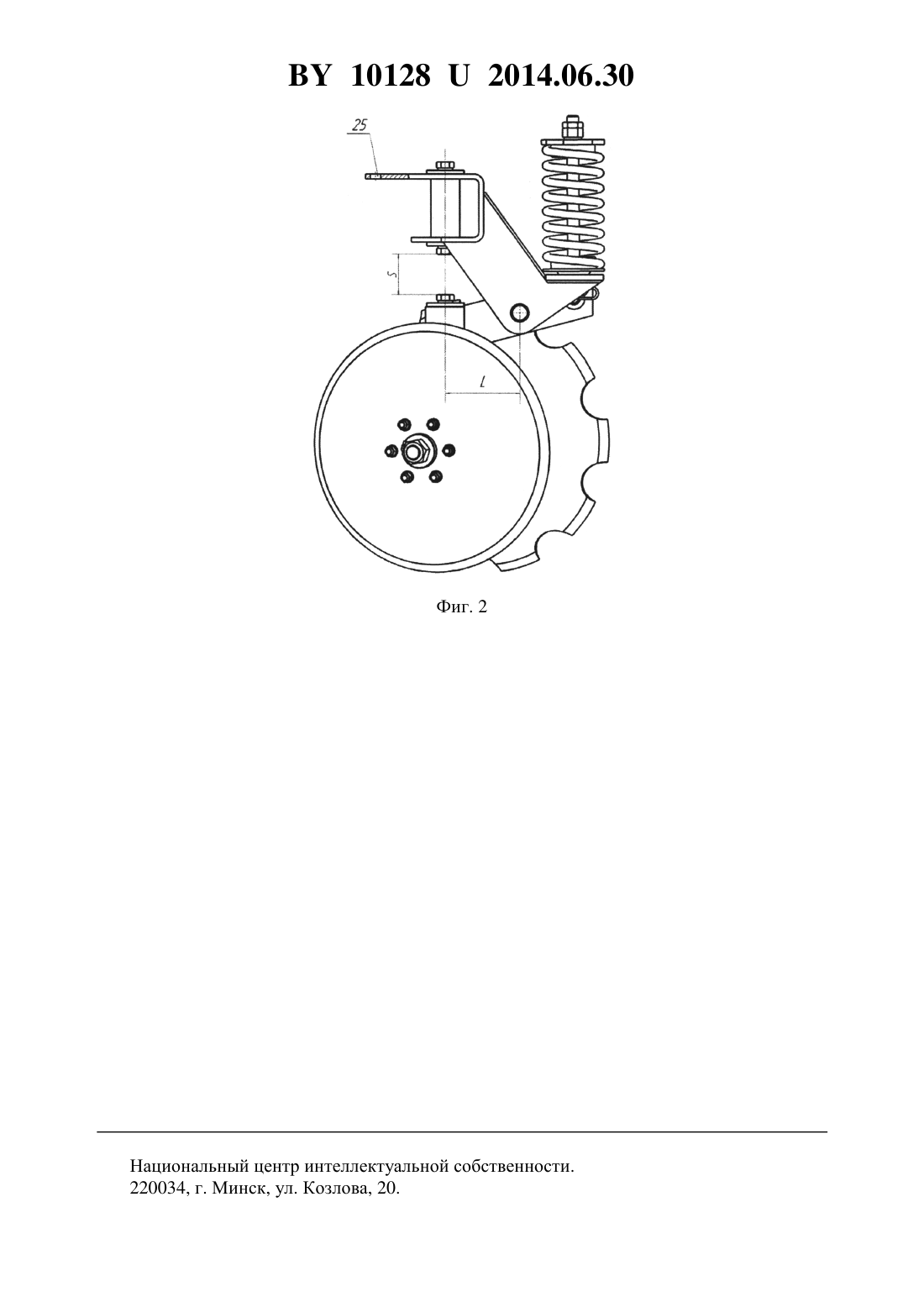

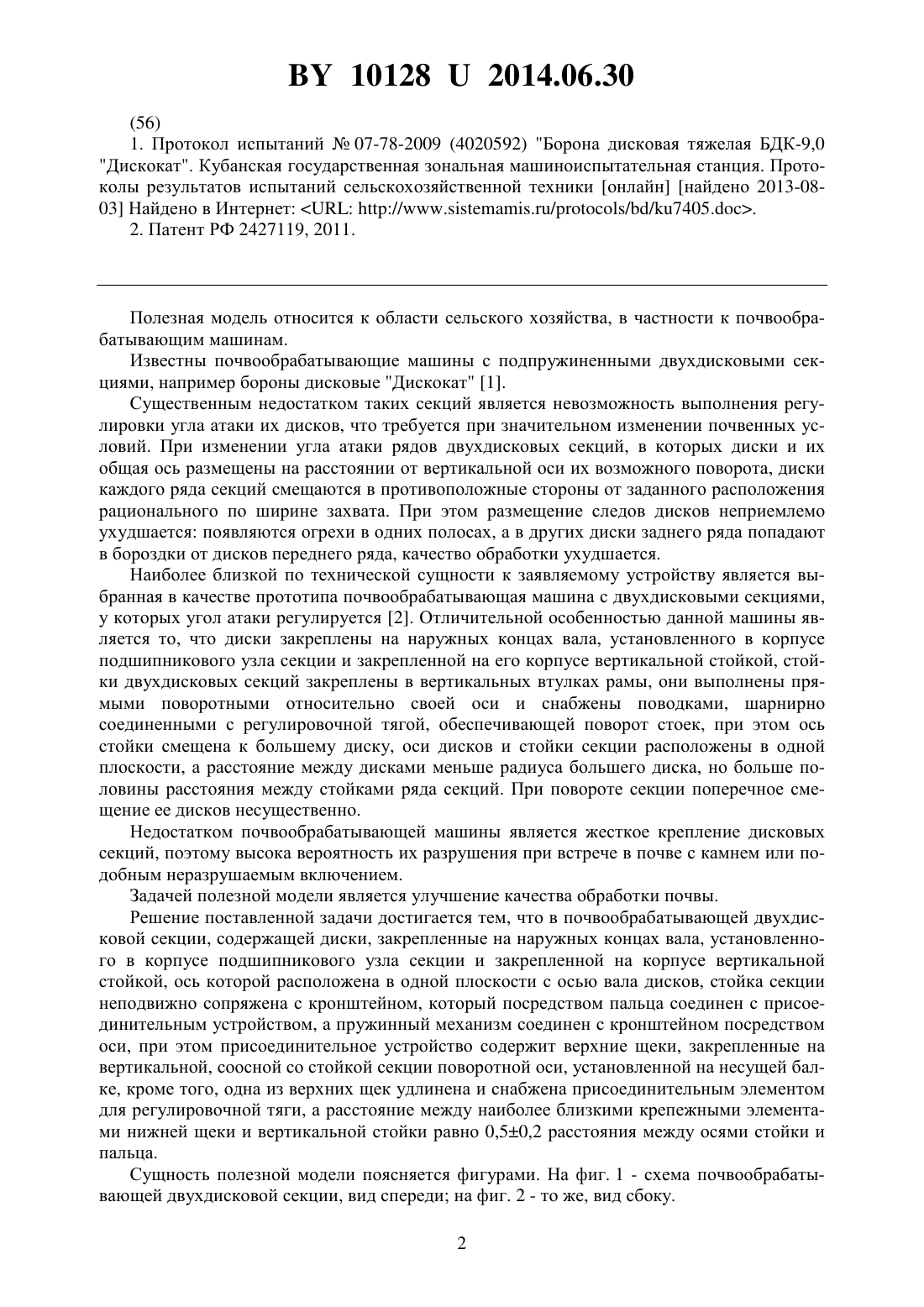

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Лепшкин Николай ДаниловичЖук Алексей Феодосьевич Мижурин Виталий Владимирович(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Почвообрабатывающая двухдисковая секция, содержащая диски, закрепленные на наружных концах вала, установленного в корпусе подшипникового узла секции и закрепленной на корпусе вертикальной стойкой, ось которой расположена в одной плоскости с осью вала дисков, отличающаяся тем, что стойка секции неподвижно сопряжена с кронштейном, который посредством пальца соединен с присоединительным устройством, а пружинный механизм соединен с кронштейном посредством оси, при этом присоединительное устройство содержит верхние щеки, закрепленные на вертикальной, соосной со стойкой секции поворотной оси, установленной на несущей балке, кроме того, одна из верхних щек удлинена и снабжена присоединительным элементом для регулировочной тяги, а расстояние между наиболее близкими крепежными элементами нижней щеки и вертикальной стойки равно 0,50,2 расстояния между осями стойки и пальца.(56) 1. Протокол испытаний 07-78-2009 (4020592) Борона дисковая тяжелая БДК-9,0 Дискокат. Кубанская государственная зональная машиноиспытательная станция. Протоколы результатов испытаний сельскохозяйственной техники онлайн найдено 2013-0803 Найдено в Интернет/////7405 2. Патент РФ 2427119, 2011. Полезная модель относится к области сельского хозяйства, в частности к почвообрабатывающим машинам. Известны почвообрабатывающие машины с подпружиненными двухдисковыми секциями, например бороны дисковые Дискокат 1. Существенным недостатком таких секций является невозможность выполнения регулировки угла атаки их дисков, что требуется при значительном изменении почвенных условий. При изменении угла атаки рядов двухдисковых секций, в которых диски и их общая ось размещены на расстоянии от вертикальной оси их возможного поворота, диски каждого ряда секций смещаются в противоположные стороны от заданного расположения рационального по ширине захвата. При этом размещение следов дисков неприемлемо ухудшается появляются огрехи в одних полосах, а в других диски заднего ряда попадают в бороздки от дисков переднего ряда, качество обработки ухудшается. Наиболее близкой по технической сущности к заявляемому устройству является выбранная в качестве прототипа почвообрабатывающая машина с двухдисковыми секциями,у которых угол атаки регулируется 2. Отличительной особенностью данной машины является то, что диски закреплены на наружных концах вала, установленного в корпусе подшипникового узла секции и закрепленной на его корпусе вертикальной стойкой, стойки двухдисковых секций закреплены в вертикальных втулках рамы, они выполнены прямыми поворотными относительно своей оси и снабжены поводками, шарнирно соединенными с регулировочной тягой, обеспечивающей поворот стоек, при этом ось стойки смещена к большему диску, оси дисков и стойки секции расположены в одной плоскости, а расстояние между дисками меньше радиуса большего диска, но больше половины расстояния между стойками ряда секций. При повороте секции поперечное смещение ее дисков несущественно. Недостатком почвообрабатывающей машины является жесткое крепление дисковых секций, поэтому высока вероятность их разрушения при встрече в почве с камнем или подобным неразрушаемым включением. Задачей полезной модели является улучшение качества обработки почвы. Решение поставленной задачи достигается тем, что в почвообрабатывающей двухдисковой секции, содержащей диски, закрепленные на наружных концах вала, установленного в корпусе подшипникового узла секции и закрепленной на корпусе вертикальной стойкой, ось которой расположена в одной плоскости с осью вала дисков, стойка секции неподвижно сопряжена с кронштейном, который посредством пальца соединен с присоединительным устройством, а пружинный механизм соединен с кронштейном посредством оси, при этом присоединительное устройство содержит верхние щеки, закрепленные на вертикальной, соосной со стойкой секции поворотной оси, установленной на несущей балке, кроме того, одна из верхних щек удлинена и снабжена присоединительным элементом для регулировочной тяги, а расстояние между наиболее близкими крепежными элементами нижней щеки и вертикальной стойки равно 0,50,2 расстояния между осями стойки и пальца. Сущность полезной модели поясняется фигурами. На фиг. 1 - схема почвообрабатывающей двухдисковой секции, вид спереди на фиг. 2 - то же, вид сбоку. 2 101282014.06.30 Почвообрабатывающая двухдисковая секция содержит диск 1 с большим и диск 2 с меньшим диаметром, закрепленные на валу 3, установленном в корпусе 4 подшипникового узла. Диски 1 и 2 болтами 5 закреплены на фланцах 6, а снаружи секции на валу 3 зафиксированы гайками 7. На корпусе 4 подшипникового узла в нижних щеках 8 установлена стойка 9, а ее верхний конец размещен в обойме 10 кронштейна 11 и закреплен болтом 12. Кронштейн 11 посредством пальца 13 шарнирно соединен с присоединительным устройством 15. Пружинный механизм 14 содержит пружину 16 и стяжку 17,которая посредством оси 18 шарнирно соединена с кронштейном 11. Стяжка 17 выполнена в виде стержня с резьбой на верхнем конце и с пластиной внизу, содержащей отверстие для оси 18. Концы пружины 16 зафиксированы шайбами 19 и гайками 20, посредством которых регулируется затяжка пружины 16. Верхние щеки 21 присоединительного устройства 15 закреплены на поворотной оси 22, соосной со стойкой секции во втулке несущей балки (не показана). Ось 22 во втулке сверху и снизу закреплена болтом 23 и шайбой 24. Одна из верхних щек 21 удлинена и содержит присоединительныйэлемент 25 (отверстие для болта) для общей тяги (не показана), посредством которой регулируется угол атаки (1628) ряда секций, установленных на одной несущей балке. Расстояниемежду крепежными элементами верхних щек 21 и вертикальной стойки 9 (головкой болта 12) равно 0,50,2 расстояниямежду осями стойки 9 и пальцем 13, что позволяет дискам 1 и 2, заглубленным на 1216 см, при обходе препятствия полностью выглубиться без соударения головки болта 12 и элементов присоединительного устройства 15. После обхода препятствия стойка 9 отклоняется назад и вверх и под действием пружины 16 возвращается в вертикальное положение. Предварительная затяжка пружины 16 должна быть достаточной, чтобы при рабочих колебаниях тягового сопротивления секции пружина 16 не сжималась и шарнирные соединения не истирались. Расстояние от оси 22 до вертикальной перемычки (не показана) между верхними щеками 21 большее, чем расстояние от этой оси до расположенной между верхними щеками 2 вертикальной плоскости несущей балки (не показана), что необходимо для поворота присоединительного устройства 15 при регулировке угла атаки. Почвообрабатывающая двухдисковая секция работает следующим образом. Диски 1 и 2 измельчают растительные остатки и крошат верхний слой почвы. При встрече диска с камнем или другим неразрушаемым включением в почве (при аварийном нагружении) секция выглубляется, поворачиваясь на пальце 13. При этом передняя часть кронштейна 11, поворачиваясь вниз, перемещает вниз стяжку 17 и сжимает пружину 16. После обхода препятствия нагрузка на пружину 16 уменьшается, она распрямляется и дисковую секцию поворачивает в рабочее положение. Такое исполнение почвообрабатывающей дисковой секции позволяет улучшить качество обработки поверхности поля, исключить появление огрехов за счет того, что обеспечивается регулирование угла атаки подпружиненной двухдисковой секции при несущественном изменении поперечного положения дисков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
