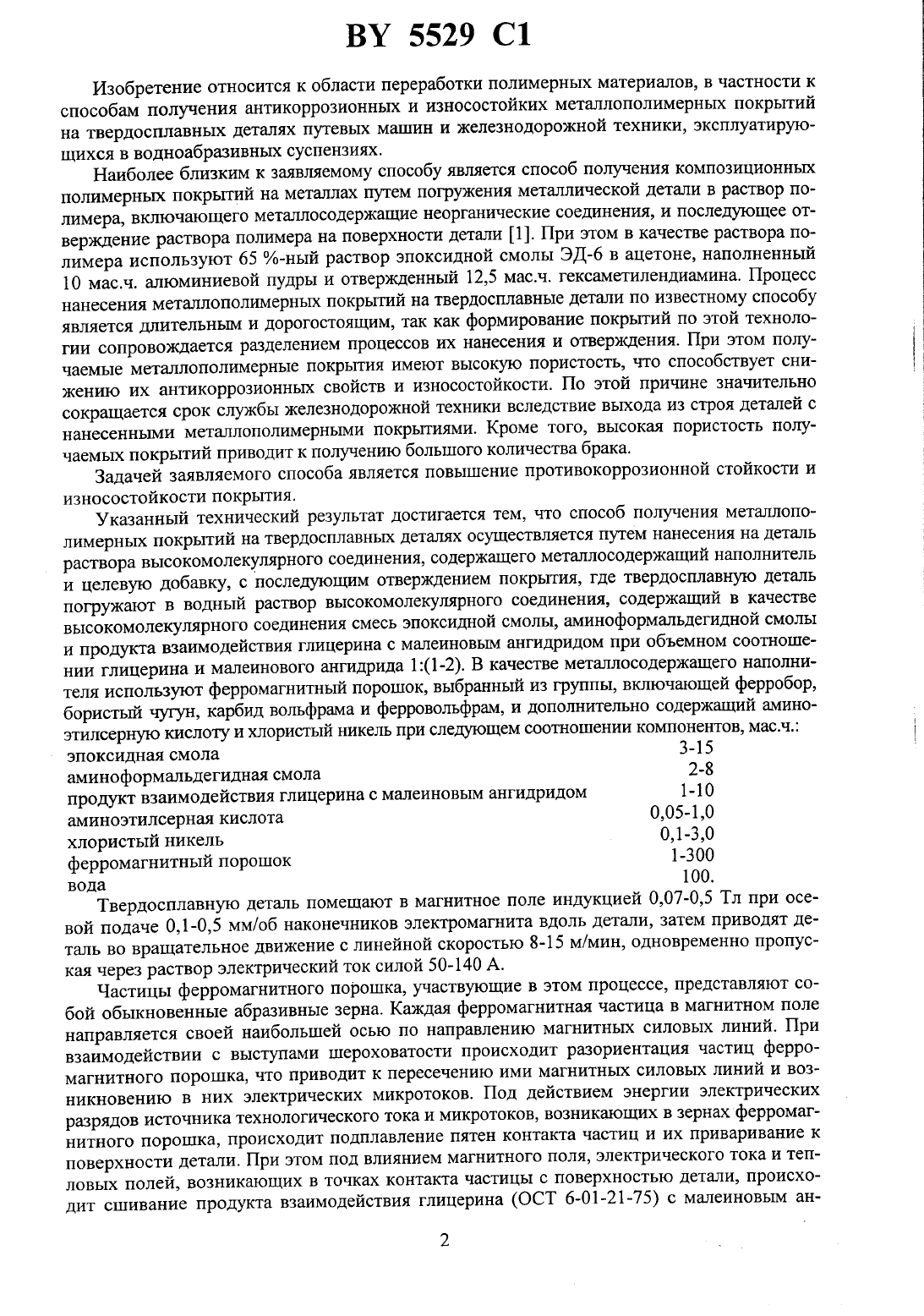

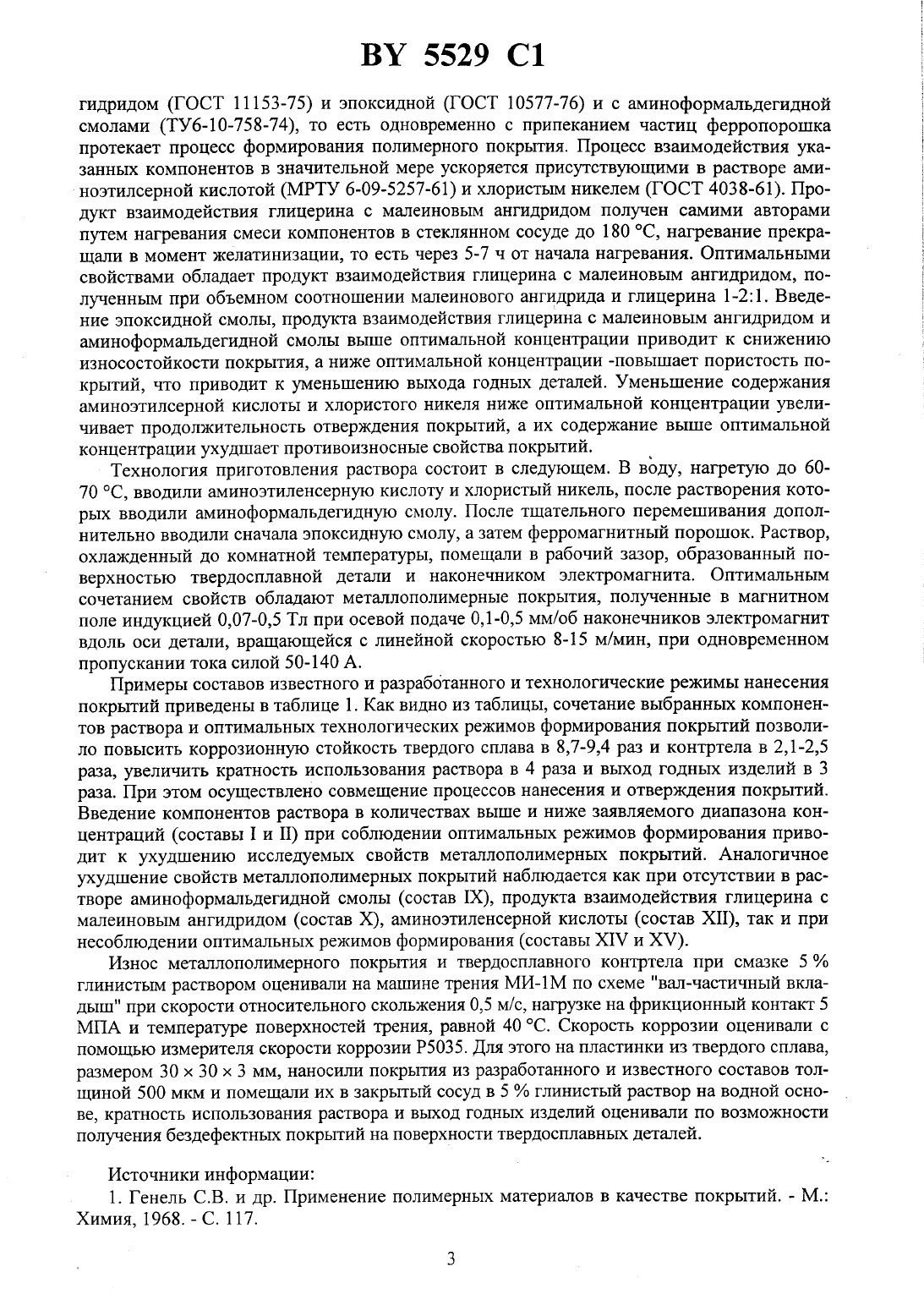

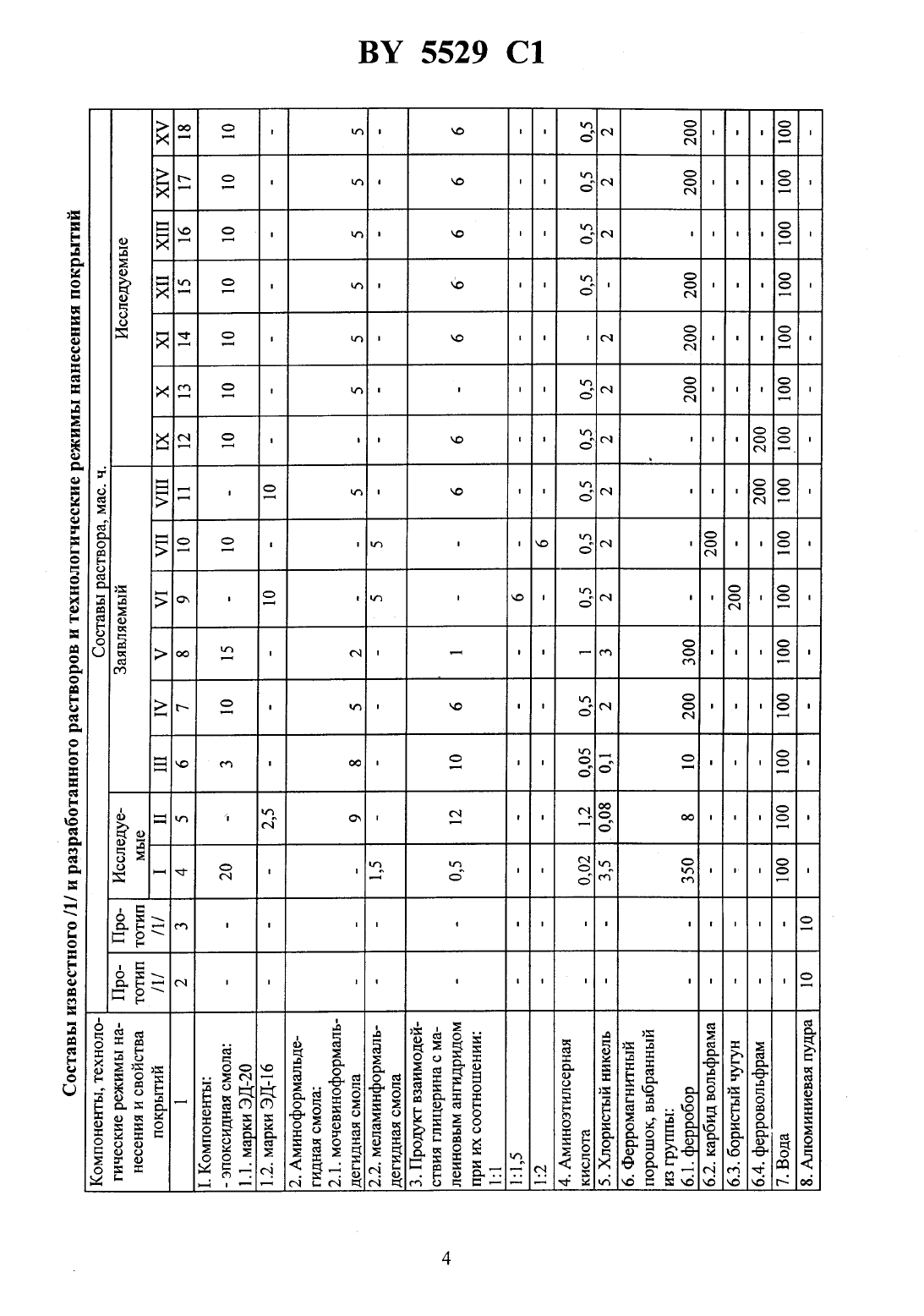

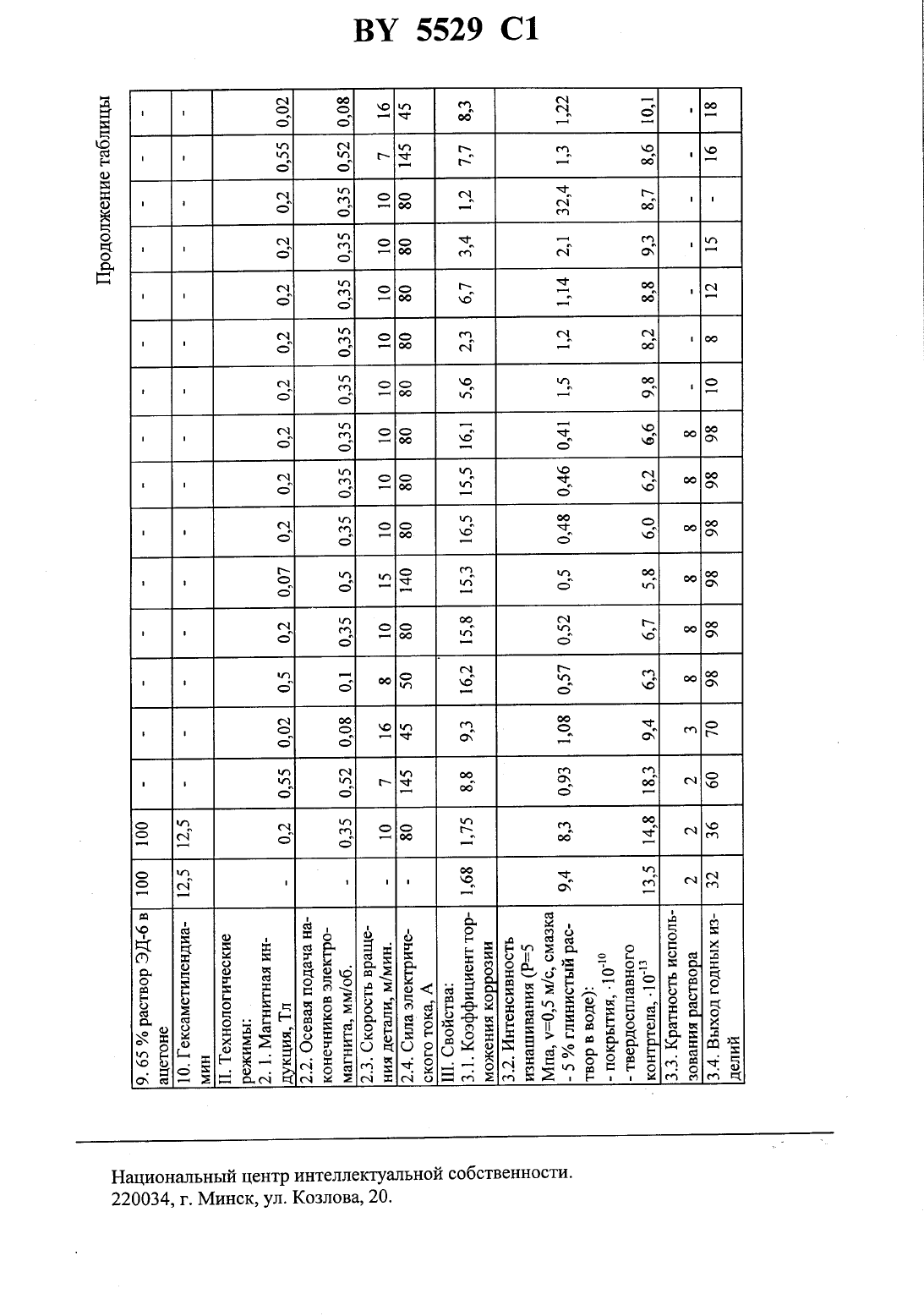

Способ получения металлополимерных покрытий на твердосплавных деталях

Номер патента: 3851

Опубликовано: 30.03.2001

Авторы: Шувалов Владимир Борисович, Дмитриев Владимир Владимирович, Ковтун Вадим Анатольевич, Жирнов Евгений Александрович, Плескачевский Юрий Михайлович, Шалобалов Михаил Олегович

МПК: C23C 24/08, B22F 7/04

Метки: способ, получения, покрытий, порошковых

Текст:

...улучшение механических свойств и увеличение срока службы покрытий, в современной технике отсутствует. Таким образом, эффект от использования заявляемой совокупности отличительных признаков не является известным следствием уже известных свойств объекта изобретения и установлен авторами. Всоответствии с изложенным заявляемое решение отвечает критерию Изобретательский уровень. Изобретение иллюстрируют следующие примеры. Пример 1 (по прототипу)....

Номер патента: 4078

Опубликовано: 30.09.2001

Авторы: Федорцев Ростислав Валерьевич, Беляев Геннадий Яковлевич, Федорцев Валерий Александрович, Кардаполова Маргарита Анатольевна, Девойно Олег Георгиевич

МПК: C23C 8/00, C23C 26/00

Метки: способ, изделиях, покрытий, износостойких, металлических, получения

Текст:

...- остальное. При этом в качестве ферромагнитного сплава используют ферромагнитный сплав железо-ванадий, а в качестве никелевого самофлюсующегося сплава - никелевый самофлюсующийся сплав ПГ-СР 4. Реализация предлагаемого способа с указанным составом смеси порошков и последовательностью операций обеспечивает достижение поставленной задачи изобретения за счет следующих эффектов. Использование смеси при содержании ферромагнитного сплава...

Номер патента: 1744

Опубликовано: 30.09.1997

Авторы: Верстак Андрей Александрович, Соболевский Сергей Борисович

МПК: C23C 4/12

Метки: способ, покрытий, получения, теплозащитных

Текст:

...нанесения покрытий на изделия из жаропрочных сплавов. Проведение спекания в окислительной атмосфере при 1 О 0012 ООС в течение 2-4 ч приводит к образованию значительного окисного слоя на границе подслой-слой диоксида циркония. что. всвою очередь. снижает стойкость покрытия к гтермоциклированию.Операцию окислительного отжига проводят для окисления низших оксидов до стабильного диоксида циркония 2 гО 2. В процессе окисления за счет...

Номер патента: 2409

Опубликовано: 30.09.1998

Авторы: Ковтун Вадим Анатольевич, Плескачевский Юрий Михайлович, Шувалов Владимир Борисович

МПК: B22F 7/04

Метки: порошковых, непрерывных, покрытий, способ, материалов, металлических, получения

Текст:

...заявляемое решение отвечает критерию Изобретательский уровень. Изобретения иллюстрируют следующие примеры. Пример 1 (по прототипу). Получают покрытие из металлического порошкового материала методом электроконтактного припекания. В качестве металлической основы используют медную ленту марки ДПРНМ-0,35 х 15 НДМ 3 ГОСТ 1173-77, а в качестве материала покрытия - медный порошок ПМС-1 ГОСТ 4960-75 с размером частиц 50-100 мкм. Нанесение покрытия...

Номер патента: 672

Опубликовано: 30.06.1995

Авторы: Пуят С. С., Шляшинский Р. Г., Новиков О. А., Ламоткин А. И., Стромский А. С., Клюев А. Ю., Страх А. К., Эрдман А. А., Клюев Ю. П., Проневич А. Н.

МПК: C09F 1/04

Метки: канифолетерпеномалеиновой, смолы, способ, получения

Текст:

...терпентина при нагревании малеиновым ангидридом с последующей отгонкой скипидара, процесс осуществляют при 188-192 С в присутствии катализатора - йодистых алкилов С 1-С 4 в количестве О,03-0,25 от массы терпентина, а малеиновый ангидрид используют в количестве 43,1 мас. от массы терпентина.Нижеследующие примеры иллюстрируют изобретение.100 г терпентина загружают в трехторлую колбу, снабженную мешалкой, обратным холоднльником и...
