Полка для холодильника

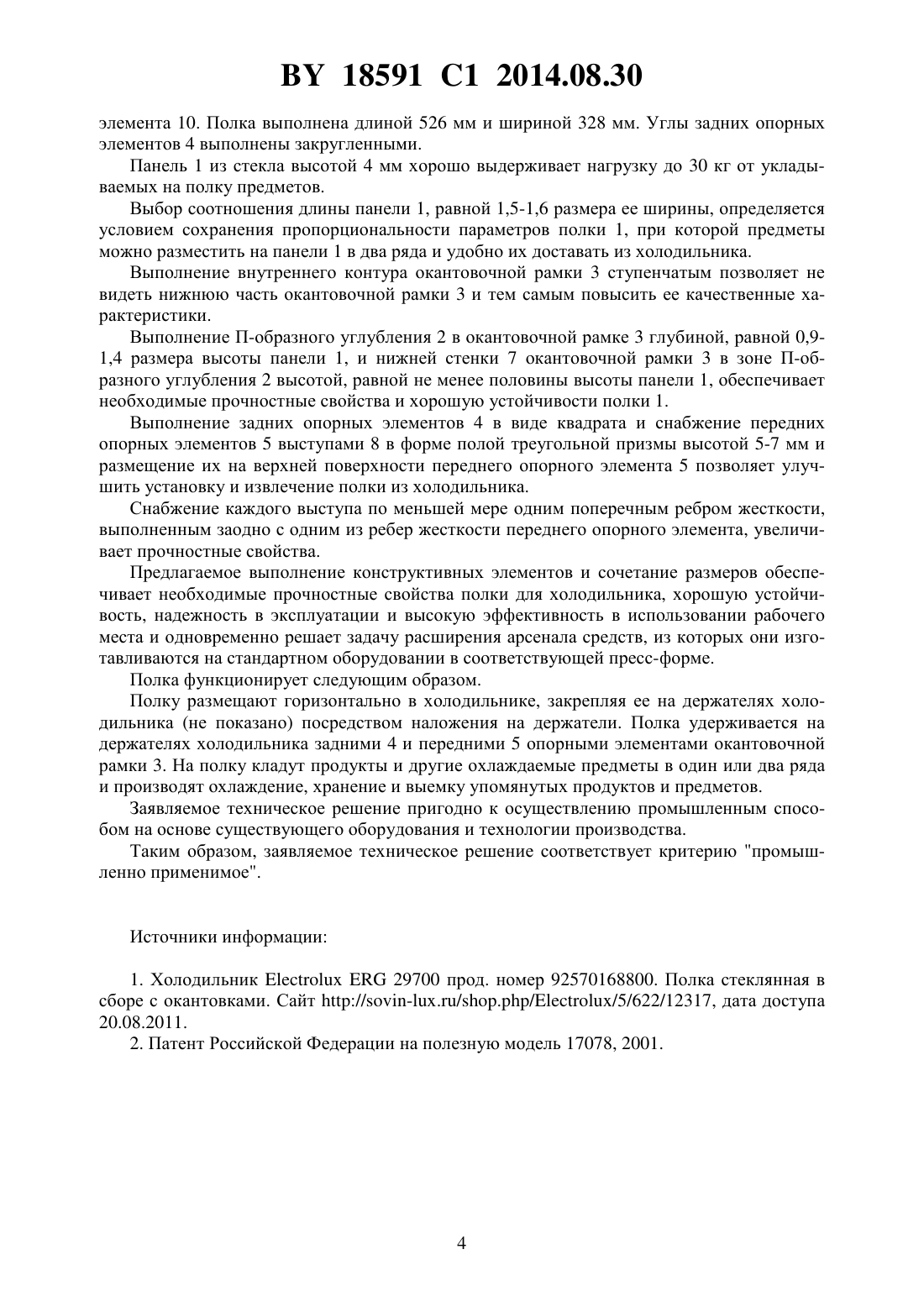

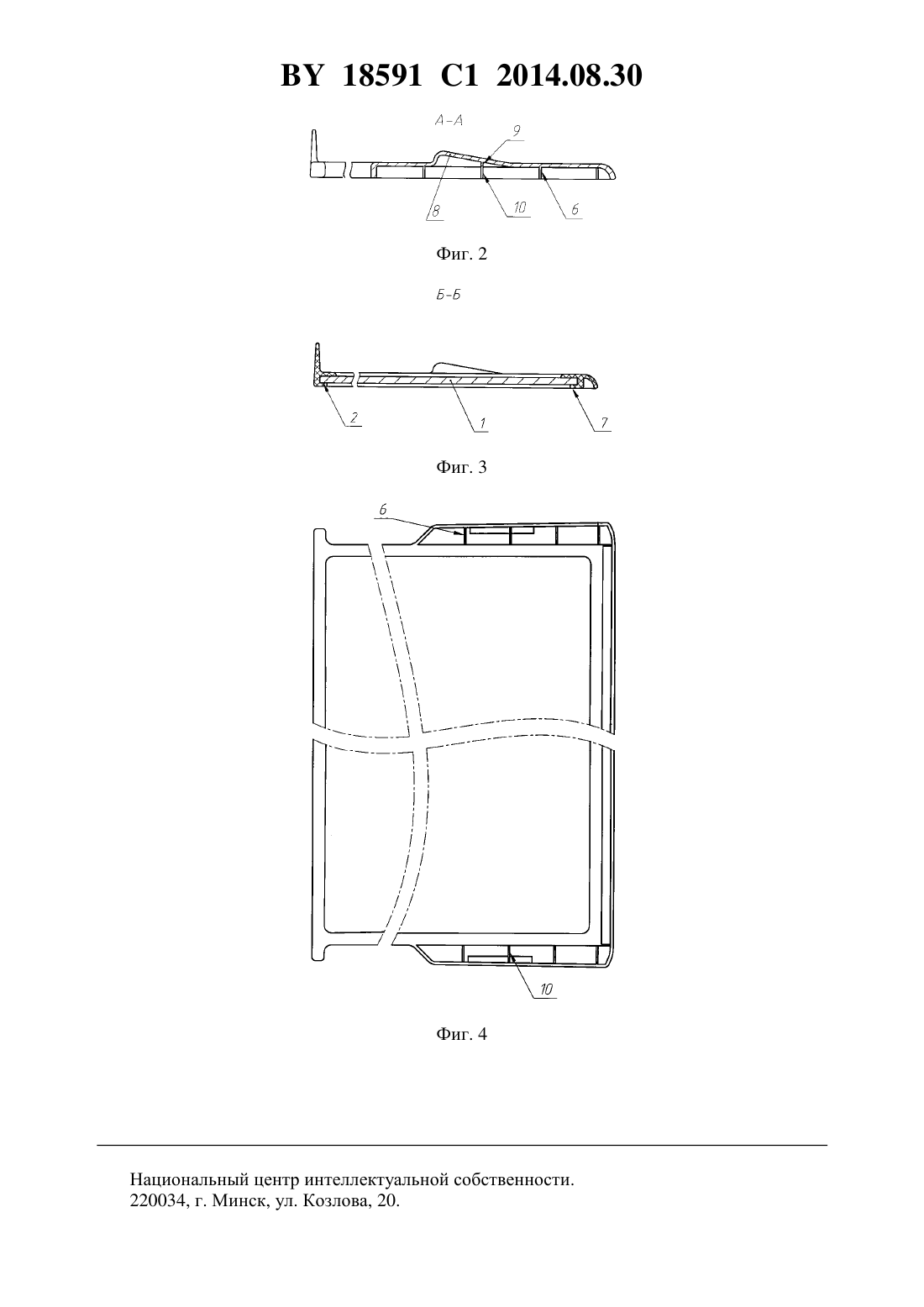

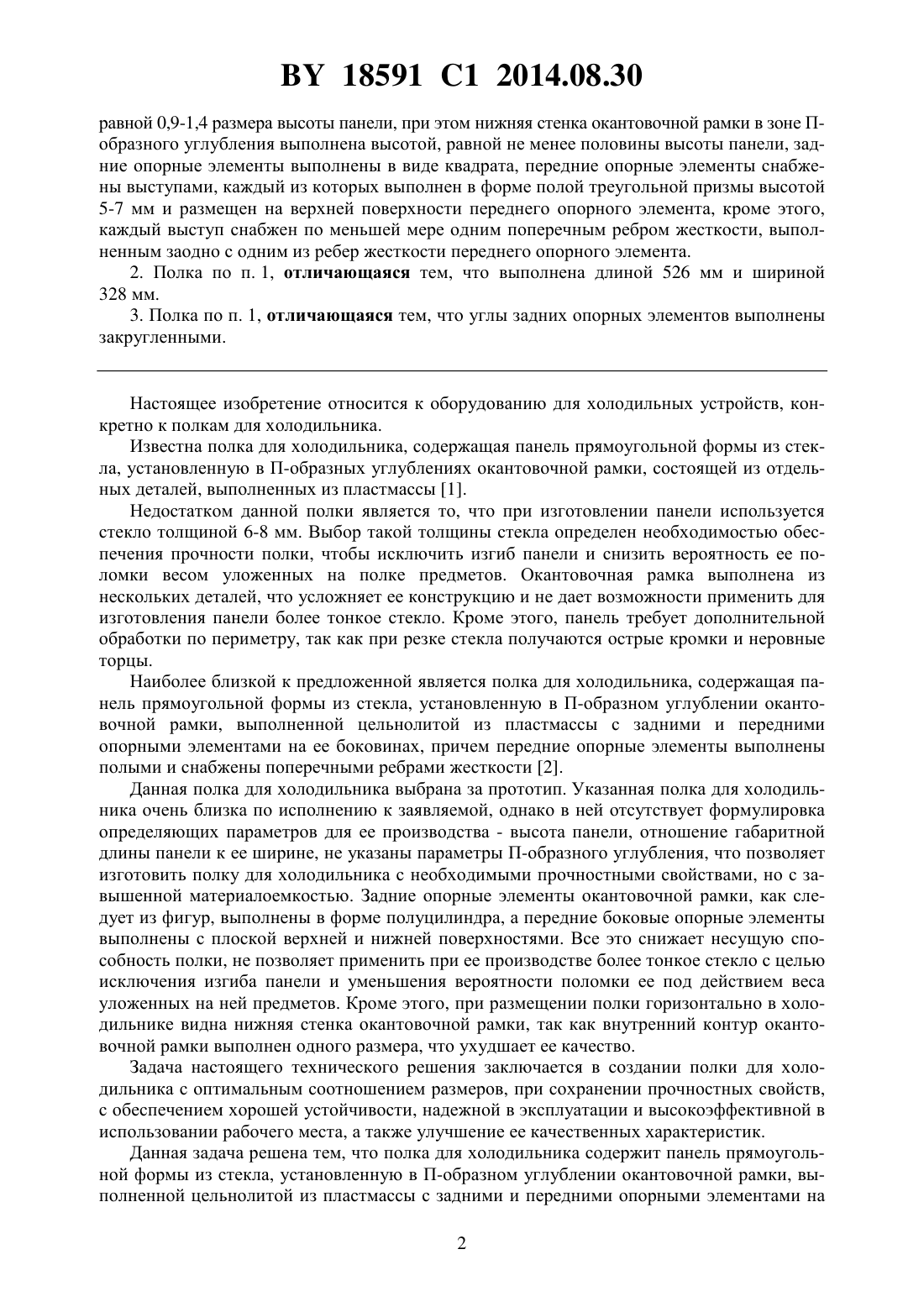

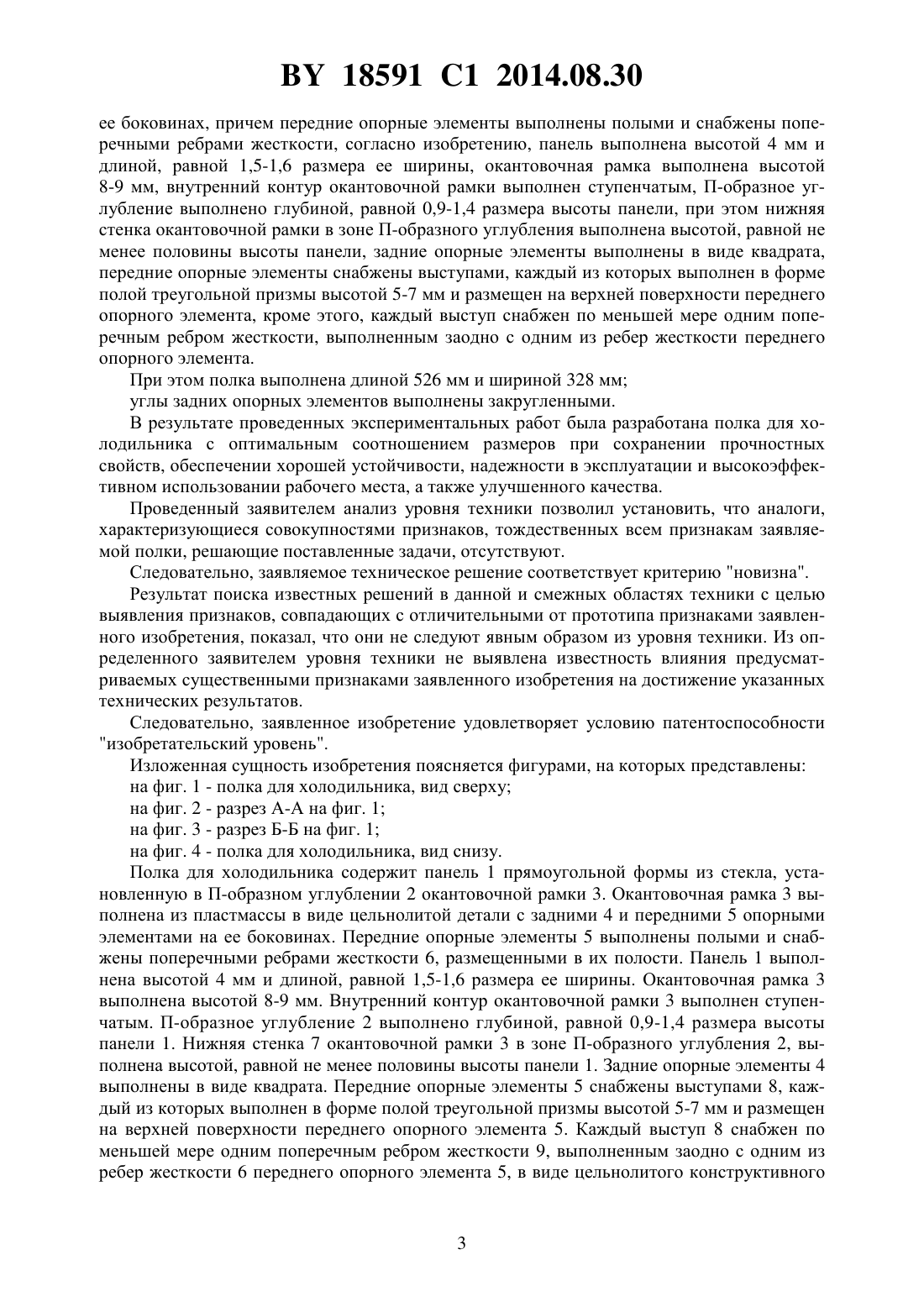

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(72) Автор Шафаренко Константин Анатольевич(57) 1. Полка для холодильника, содержащая панель прямоугольной формы из стекла, установленную в П-образном углублении окантовочной рамки, выполненной цельнолитой из пластмассы с задними и передними опорными элементами на ее боковинах, причем передние опорные элементы выполнены полыми и снабжены поперечными ребрами жесткости,отличающаяся тем, что панель выполнена высотой 4 мм и длиной, равной 1,5-1,6 размера ее ширины, окантовочная рамка выполнена высотой 8-9 мм, внутренний контур окантовочной рамки выполнен ступенчатым, П-образное углубление выполнено глубиной, Фиг. 1 18591 1 2014.08.30 равной 0,9-1,4 размера высоты панели, при этом нижняя стенка окантовочной рамки в зоне Побразного углубления выполнена высотой, равной не менее половины высоты панели, задние опорные элементы выполнены в виде квадрата, передние опорные элементы снабжены выступами, каждый из которых выполнен в форме полой треугольной призмы высотой 5-7 мм и размещен на верхней поверхности переднего опорного элемента, кроме этого,каждый выступ снабжен по меньшей мере одним поперечным ребром жесткости, выполненным заодно с одним из ребер жесткости переднего опорного элемента. 2. Полка по п. 1, отличающаяся тем, что выполнена длиной 526 мм и шириной 328 мм. 3. Полка по п. 1, отличающаяся тем, что углы задних опорных элементов выполнены закругленными. Настоящее изобретение относится к оборудованию для холодильных устройств, конкретно к полкам для холодильника. Известна полка для холодильника, содержащая панель прямоугольной формы из стекла, установленную в П-образных углублениях окантовочной рамки, состоящей из отдельных деталей, выполненных из пластмассы 1. Недостатком данной полки является то, что при изготовлении панели используется стекло толщиной 6-8 мм. Выбор такой толщины стекла определен необходимостью обеспечения прочности полки, чтобы исключить изгиб панели и снизить вероятность ее поломки весом уложенных на полке предметов. Окантовочная рамка выполнена из нескольких деталей, что усложняет ее конструкцию и не дает возможности применить для изготовления панели более тонкое стекло. Кроме этого, панель требует дополнительной обработки по периметру, так как при резке стекла получаются острые кромки и неровные торцы. Наиболее близкой к предложенной является полка для холодильника, содержащая панель прямоугольной формы из стекла, установленную в П-образном углублении окантовочной рамки, выполненной цельнолитой из пластмассы с задними и передними опорными элементами на ее боковинах, причем передние опорные элементы выполнены полыми и снабжены поперечными ребрами жесткости 2. Данная полка для холодильника выбрана за прототип. Указанная полка для холодильника очень близка по исполнению к заявляемой, однако в ней отсутствует формулировка определяющих параметров для ее производства - высота панели, отношение габаритной длины панели к ее ширине, не указаны параметры П-образного углубления, что позволяет изготовить полку для холодильника с необходимыми прочностными свойствами, но с завышенной материалоемкостью. Задние опорные элементы окантовочной рамки, как следует из фигур, выполнены в форме полуцилиндра, а передние боковые опорные элементы выполнены с плоской верхней и нижней поверхностями. Все это снижает несущую способность полки, не позволяет применить при ее производстве более тонкое стекло с целью исключения изгиба панели и уменьшения вероятности поломки ее под действием веса уложенных на ней предметов. Кроме этого, при размещении полки горизонтально в холодильнике видна нижняя стенка окантовочной рамки, так как внутренний контур окантовочной рамки выполнен одного размера, что ухудшает ее качество. Задача настоящего технического решения заключается в создании полки для холодильника с оптимальным соотношением размеров, при сохранении прочностных свойств,с обеспечением хорошей устойчивости, надежной в эксплуатации и высокоэффективной в использовании рабочего места, а также улучшение ее качественных характеристик. Данная задача решена тем, что полка для холодильника содержит панель прямоугольной формы из стекла, установленную в П-образном углублении окантовочной рамки, выполненной цельнолитой из пластмассы с задними и передними опорными элементами на 2 18591 1 2014.08.30 ее боковинах, причем передние опорные элементы выполнены полыми и снабжены поперечными ребрами жесткости, согласно изобретению, панель выполнена высотой 4 мм и длиной, равной 1,5-1,6 размера ее ширины, окантовочная рамка выполнена высотой 8-9 мм, внутренний контур окантовочной рамки выполнен ступенчатым, П-образное углубление выполнено глубиной, равной 0,9-1,4 размера высоты панели, при этом нижняя стенка окантовочной рамки в зоне П-образного углубления выполнена высотой, равной не менее половины высоты панели, задние опорные элементы выполнены в виде квадрата,передние опорные элементы снабжены выступами, каждый из которых выполнен в форме полой треугольной призмы высотой 5-7 мм и размещен на верхней поверхности переднего опорного элемента, кроме этого, каждый выступ снабжен по меньшей мере одним поперечным ребром жесткости, выполненным заодно с одним из ребер жесткости переднего опорного элемента. При этом полка выполнена длиной 526 мм и шириной 328 мм углы задних опорных элементов выполнены закругленными. В результате проведенных экспериментальных работ была разработана полка для холодильника с оптимальным соотношением размеров при сохранении прочностных свойств, обеспечении хорошей устойчивости, надежности в эксплуатации и высокоэффективном использовании рабочего места, а также улучшенного качества. Проведенный заявителем анализ уровня техники позволил установить, что аналоги,характеризующиеся совокупностями признаков, тождественных всем признакам заявляемой полки, решающие поставленные задачи, отсутствуют. Следовательно, заявляемое техническое решение соответствует критерию новизна. Результат поиска известных решений в данной и смежных областях техники с целью выявления признаков, совпадающих с отличительными от прототипа признаками заявленного изобретения, показал, что они не следуют явным образом из уровня техники. Из определенного заявителем уровня техники не выявлена известность влияния предусматриваемых существенными признаками заявленного изобретения на достижение указанных технических результатов. Следовательно, заявленное изобретение удовлетворяет условию патентоспособности изобретательский уровень. Изложенная сущность изобретения поясняется фигурами, на которых представлены на фиг. 1 - полка для холодильника, вид сверху на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - полка для холодильника, вид снизу. Полка для холодильника содержит панель 1 прямоугольной формы из стекла, установленную в П-образном углублении 2 окантовочной рамки 3. Окантовочная рамка 3 выполнена из пластмассы в виде цельнолитой детали с задними 4 и передними 5 опорными элементами на ее боковинах. Передние опорные элементы 5 выполнены полыми и снабжены поперечными ребрами жесткости 6, размещенными в их полости. Панель 1 выполнена высотой 4 мм и длиной, равной 1,5-1,6 размера ее ширины. Окантовочная рамка 3 выполнена высотой 8-9 мм. Внутренний контур окантовочной рамки 3 выполнен ступенчатым. П-образное углубление 2 выполнено глубиной, равной 0,9-1,4 размера высоты панели 1. Нижняя стенка 7 окантовочной рамки 3 в зоне П-образного углубления 2, выполнена высотой, равной не менее половины высоты панели 1. Задние опорные элементы 4 выполнены в виде квадрата. Передние опорные элементы 5 снабжены выступами 8, каждый из которых выполнен в форме полой треугольной призмы высотой 5-7 мм и размещен на верхней поверхности переднего опорного элемента 5. Каждый выступ 8 снабжен по меньшей мере одним поперечным ребром жесткости 9, выполненным заодно с одним из ребер жесткости 6 переднего опорного элемента 5, в виде цельнолитого конструктивного 18591 1 2014.08.30 элемента 10. Полка выполнена длиной 526 мм и шириной 328 мм. Углы задних опорных элементов 4 выполнены закругленными. Панель 1 из стекла высотой 4 мм хорошо выдерживает нагрузку до 30 кг от укладываемых на полку предметов. Выбор соотношения длины панели 1, равной 1,5-1,6 размера ее ширины, определяется условием сохранения пропорциональности параметров полки 1, при которой предметы можно разместить на панели 1 в два ряда и удобно их доставать из холодильника. Выполнение внутреннего контура окантовочной рамки 3 ступенчатым позволяет не видеть нижнюю часть окантовочной рамки 3 и тем самым повысить ее качественные характеристики. Выполнение П-образного углубления 2 в окантовочной рамке 3 глубиной, равной 0,91,4 размера высоты панели 1, и нижней стенки 7 окантовочной рамки 3 в зоне П-образного углубления 2 высотой, равной не менее половины высоты панели 1, обеспечивает необходимые прочностные свойства и хорошую устойчивости полки 1. Выполнение задних опорных элементов 4 в виде квадрата и снабжение передних опорных элементов 5 выступами 8 в форме полой треугольной призмы высотой 5-7 мм и размещение их на верхней поверхности переднего опорного элемента 5 позволяет улучшить установку и извлечение полки из холодильника. Снабжение каждого выступа по меньшей мере одним поперечным ребром жесткости,выполненным заодно с одним из ребер жесткости переднего опорного элемента, увеличивает прочностные свойства. Предлагаемое выполнение конструктивных элементов и сочетание размеров обеспечивает необходимые прочностные свойства полки для холодильника, хорошую устойчивость, надежность в эксплуатации и высокую эффективность в использовании рабочего места и одновременно решает задачу расширения арсенала средств, из которых они изготавливаются на стандартном оборудовании в соответствующей пресс-форме. Полка функционирует следующим образом. Полку размещают горизонтально в холодильнике, закрепляя ее на держателях холодильника (не показано) посредством наложения на держатели. Полка удерживается на держателях холодильника задними 4 и передними 5 опорными элементами окантовочной рамки 3. На полку кладут продукты и другие охлаждаемые предметы в один или два ряда и производят охлаждение, хранение и выемку упомянутых продуктов и предметов. Заявляемое техническое решение пригодно к осуществлению промышленным способом на основе существующего оборудования и технологии производства. Таким образом, заявляемое техническое решение соответствует критерию промышленно применимое. Источники информации 1. Холодильник 29700 прод. номер 92570168800. Полка стеклянная в сборе с окантовками. Сайт //-././/5/622/12317, дата доступа 20.08.2011. 2. Патент Российской Федерации на полезную модель 17078, 2001. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
