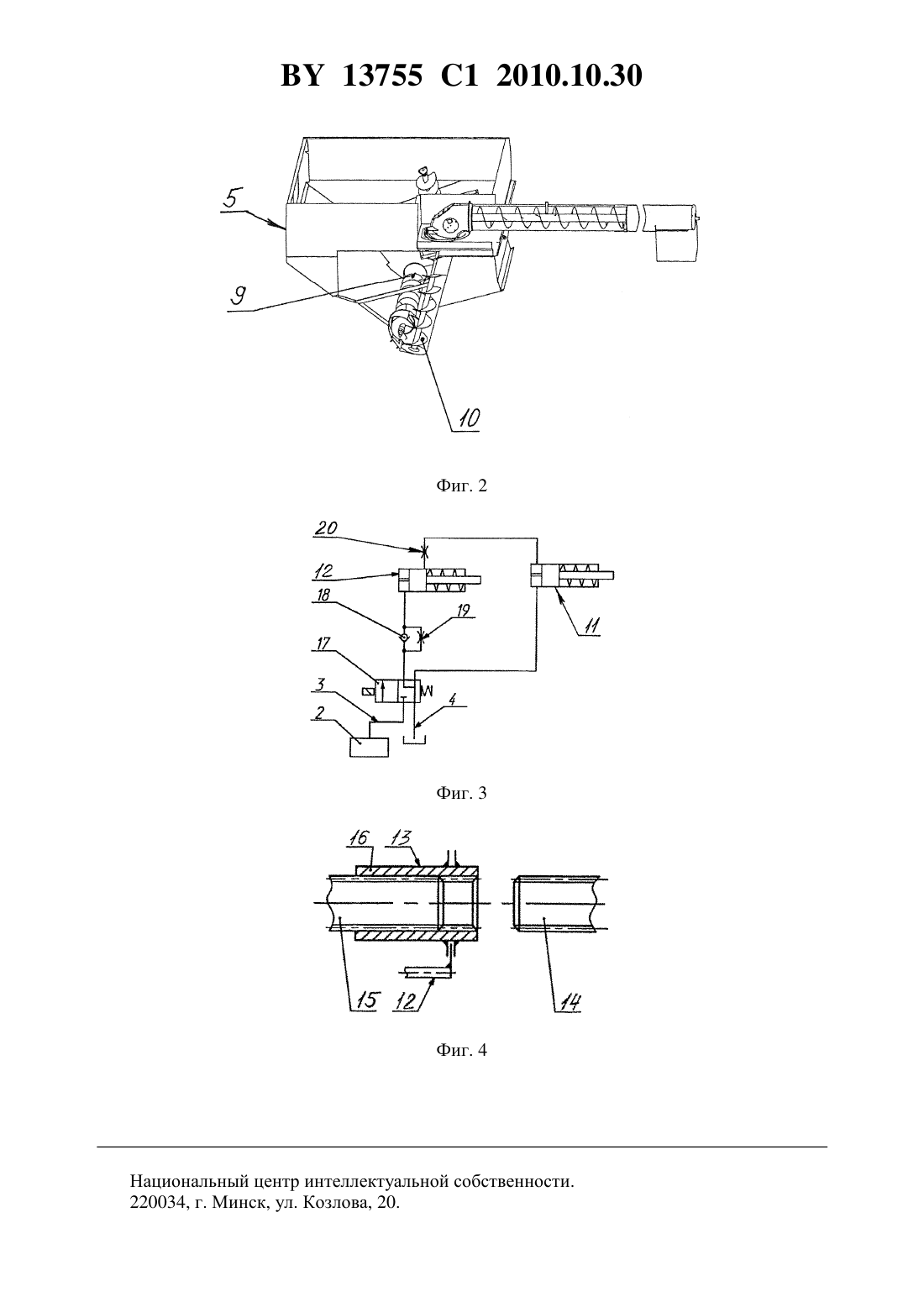

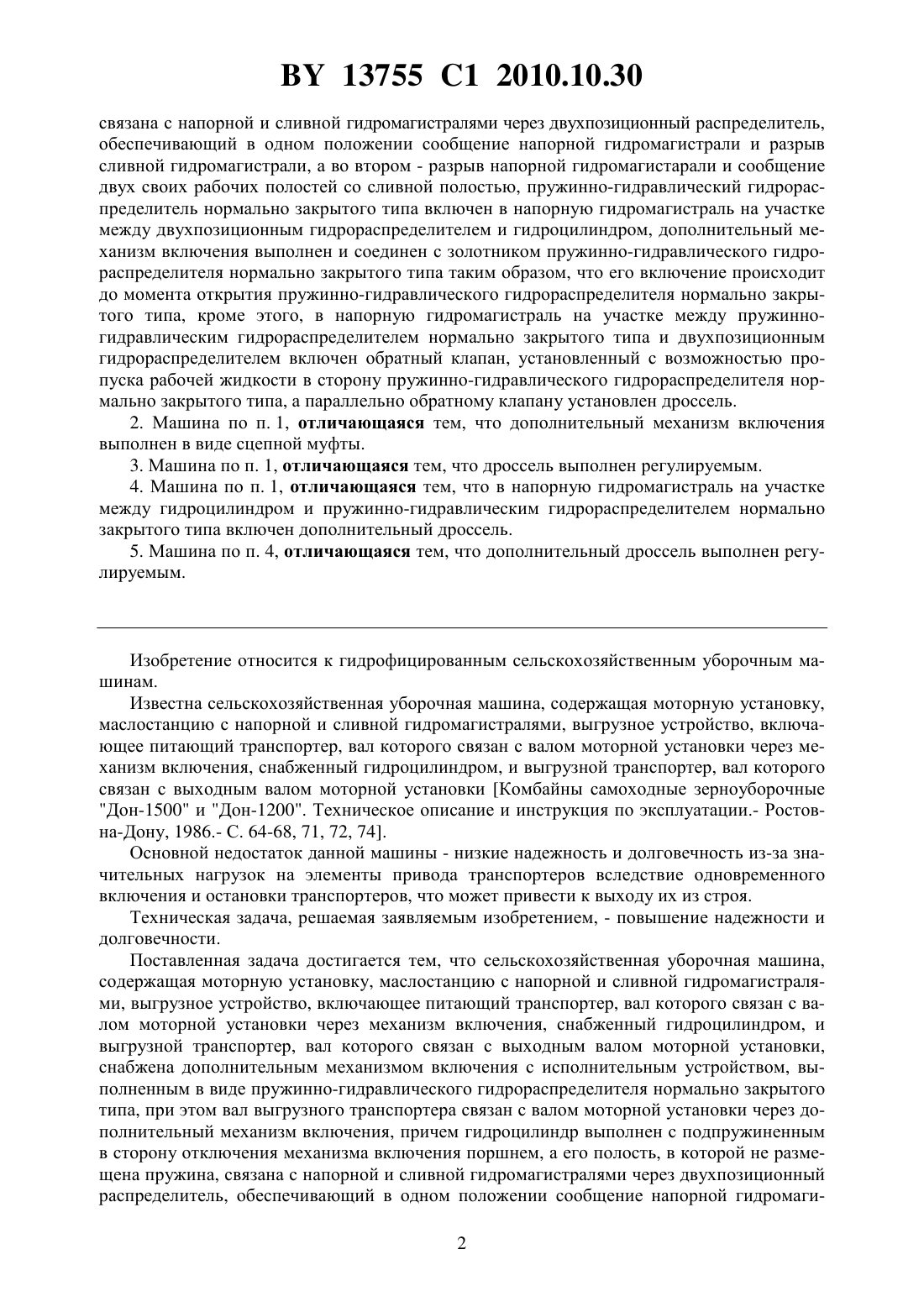

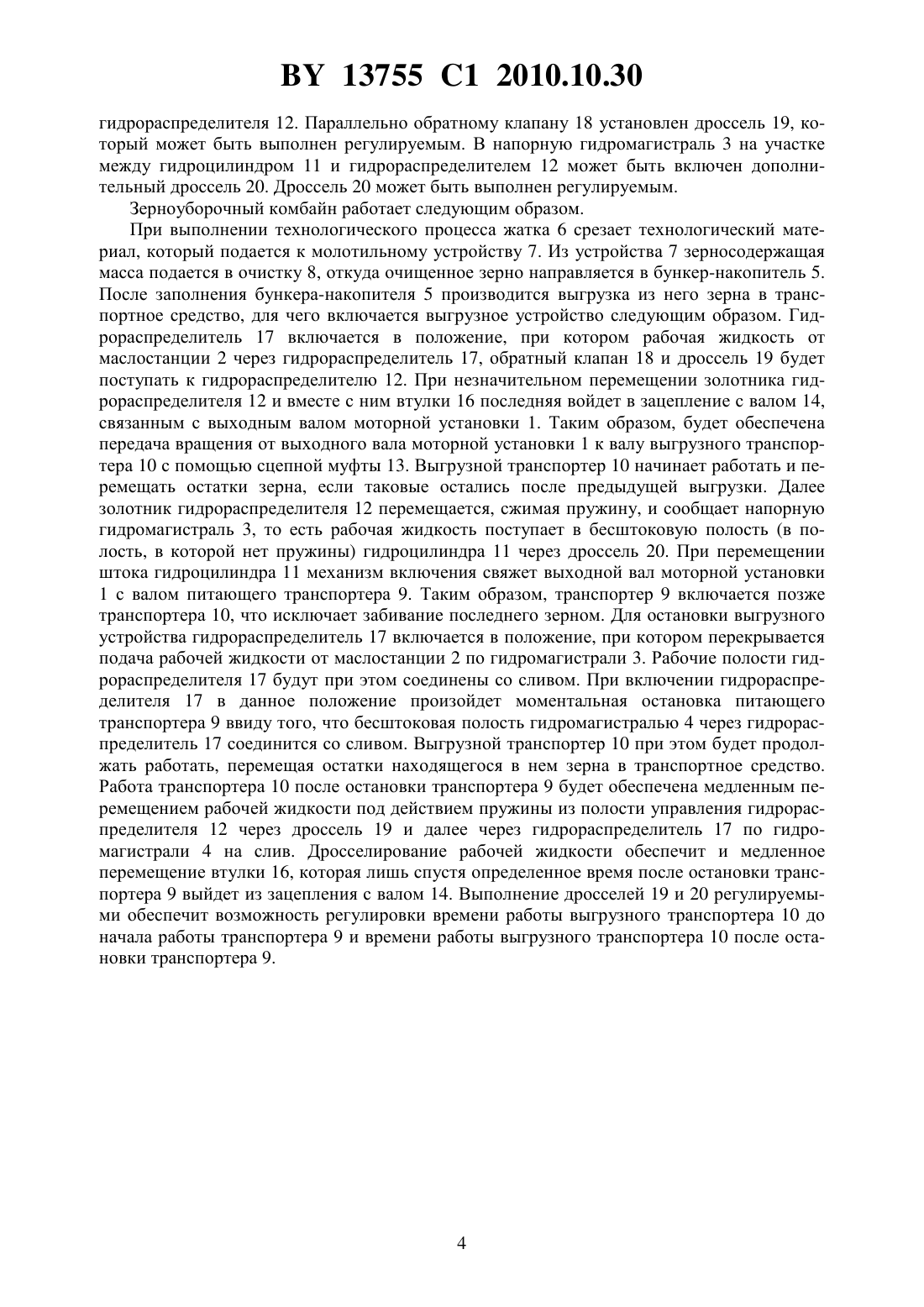

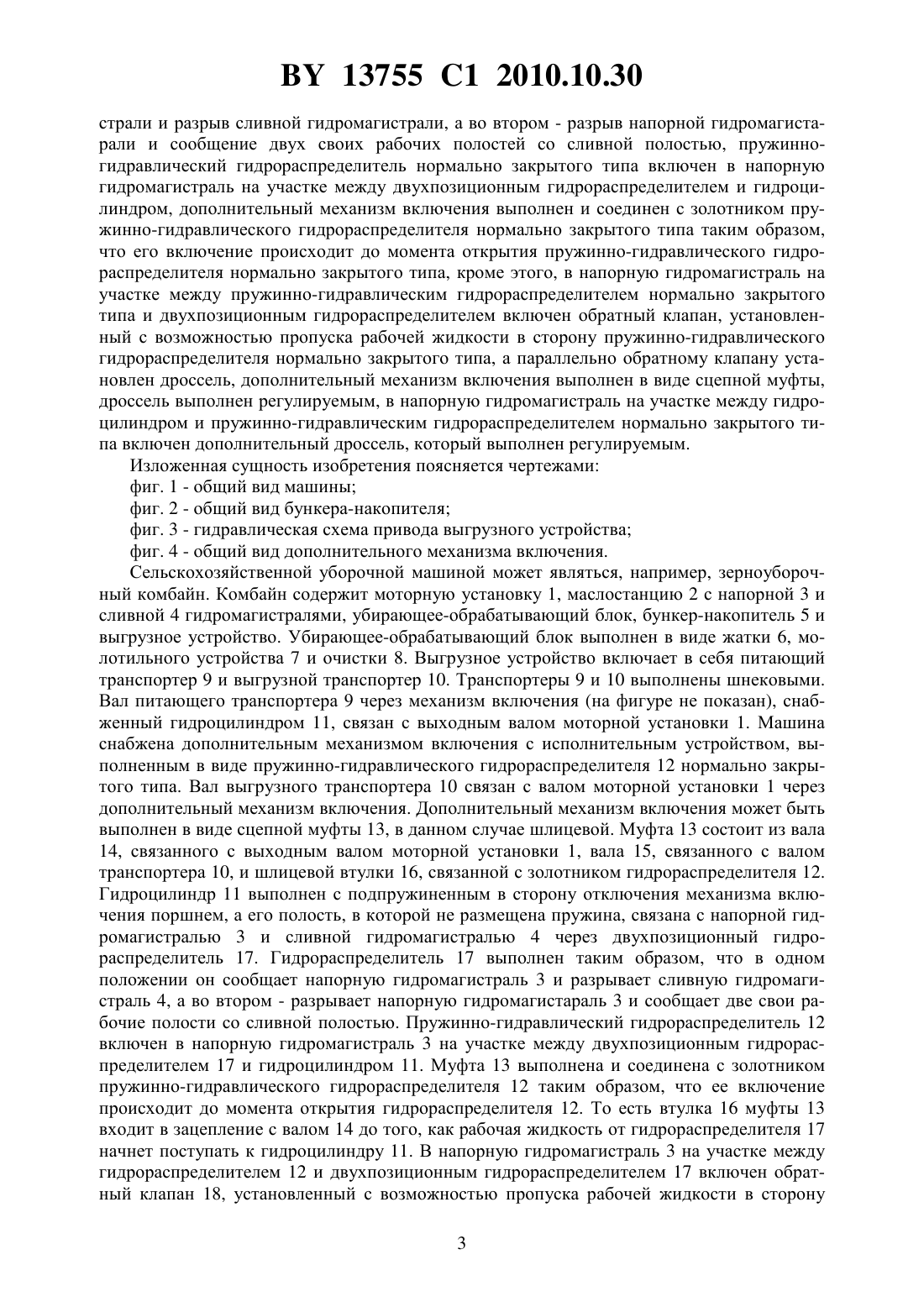

Сельскохозяйственная уборочная машина

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Федорович Сергей Александрович Меженников Александр Павлович Подрез Вячеслав Владимирович Захаренко Анатолий Владимирович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации.- Ростов-на-Дону, 1986,с. 64-68, 71, 72, 74.2222887 2, 2004.2062016 1, 1996.1667723 1, 1991.1630658 1, 1991.1561878 1, 1990.1272504, 1972.(57) 1. Сельскохозяйственная уборочная машина, содержащая моторную установку, маслостанцию с напорной и сливной гидромагистралями, выгрузное устройство, включающее питающий транспортер, вал которого связан с валом моторной установки через механизм включения, снабженный гидроцилиндром, и выгрузной транспортер, вал которого связан с выходным валом моторной установки, отличающаяся тем, что снабжена дополнительным механизмом включения с исполнительным устройством, выполненным в виде пружинно-гидравлического гидрораспределителя нормально закрытого типа, при этом вал выгрузного транспортера связан с валом моторной установки через дополнительный механизм включения, причем гидроцилиндр выполнен с подпружиненным в сторону отключения механизма включения поршнем, а его полость, в которой не размещена пружина, Фиг. 1 13755 1 2010.10.30 связана с напорной и сливной гидромагистралями через двухпозиционный распределитель,обеспечивающий в одном положении сообщение напорной гидромагистрали и разрыв сливной гидромагистрали, а во втором - разрыв напорной гидромагистарали и сообщение двух своих рабочих полостей со сливной полостью, пружинно-гидравлический гидрораспределитель нормально закрытого типа включен в напорную гидромагистраль на участке между двухпозиционным гидрораспределителем и гидроцилиндром, дополнительный механизм включения выполнен и соединен с золотником пружинно-гидравлического гидрораспределителя нормально закрытого типа таким образом, что его включение происходит до момента открытия пружинно-гидравлического гидрораспределителя нормально закрытого типа, кроме этого, в напорную гидромагистраль на участке между пружинногидравлическим гидрораспределителем нормально закрытого типа и двухпозиционным гидрораспределителем включен обратный клапан, установленный с возможностью пропуска рабочей жидкости в сторону пружинно-гидравлического гидрораспределителя нормально закрытого типа, а параллельно обратному клапану установлен дроссель. 2. Машина по п. 1, отличающаяся тем, что дополнительный механизм включения выполнен в виде сцепной муфты. 3. Машина по п. 1, отличающаяся тем, что дроссель выполнен регулируемым. 4. Машина по п. 1, отличающаяся тем, что в напорную гидромагистраль на участке между гидроцилиндром и пружинно-гидравлическим гидрораспределителем нормально закрытого типа включен дополнительный дроссель. 5. Машина по п. 4, отличающаяся тем, что дополнительный дроссель выполнен регулируемым. Изобретение относится к гидрофицированным сельскохозяйственным уборочным машинам. Известна сельскохозяйственная уборочная машина, содержащая моторную установку,маслостанцию с напорной и сливной гидромагистралями, выгрузное устройство, включающее питающий транспортер, вал которого связан с валом моторной установки через механизм включения, снабженный гидроцилиндром, и выгрузной транспортер, вал которого связан с выходным валом моторной установки Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации.- Ростовна-Дону, 1986.- С. 64-68, 71, 72, 74. Основной недостаток данной машины - низкие надежность и долговечность из-за значительных нагрузок на элементы привода транспортеров вследствие одновременного включения и остановки транспортеров, что может привести к выходу их из строя. Техническая задача, решаемая заявляемым изобретением, - повышение надежности и долговечности. Поставленная задача достигается тем, что сельскохозяйственная уборочная машина,содержащая моторную установку, маслостанцию с напорной и сливной гидромагистралями, выгрузное устройство, включающее питающий транспортер, вал которого связан с валом моторной установки через механизм включения, снабженный гидроцилиндром, и выгрузной транспортер, вал которого связан с выходным валом моторной установки,снабжена дополнительным механизмом включения с исполнительным устройством, выполненным в виде пружинно-гидравлического гидрораспределителя нормально закрытого типа, при этом вал выгрузного транспортера связан с валом моторной установки через дополнительный механизм включения, причем гидроцилиндр выполнен с подпружиненным в сторону отключения механизма включения поршнем, а его полость, в которой не размещена пружина, связана с напорной и сливной гидромагистралями через двухпозиционный распределитель, обеспечивающий в одном положении сообщение напорной гидромаги 2 13755 1 2010.10.30 страли и разрыв сливной гидромагистрали, а во втором - разрыв напорной гидромагистарали исообщение двух своих рабочих полостей со сливной полостью, пружинногидравлический гидрораспределитель нормально закрытого типа включен в напорную гидромагистраль на участке между двухпозиционным гидрораспределителем и гидроцилиндром, дополнительный механизм включения выполнен и соединен с золотником пружинно-гидравлического гидрораспределителя нормально закрытого типа таким образом,что его включение происходит до момента открытия пружинно-гидравлического гидрораспределителя нормально закрытого типа, кроме этого, в напорную гидромагистраль на участке между пружинно-гидравлическим гидрораспределителем нормально закрытого типа и двухпозиционным гидрораспределителем включен обратный клапан, установленный с возможностью пропуска рабочей жидкости в сторону пружинно-гидравлического гидрораспределителя нормально закрытого типа, а параллельно обратному клапану установлен дроссель, дополнительный механизм включения выполнен в виде сцепной муфты,дроссель выполнен регулируемым, в напорную гидромагистраль на участке между гидроцилиндром и пружинно-гидравлическим гидрораспределителем нормально закрытого типа включен дополнительный дроссель, который выполнен регулируемым. Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид машины фиг. 2 - общий вид бункера-накопителя фиг. 3 - гидравлическая схема привода выгрузного устройства фиг. 4 - общий вид дополнительного механизма включения. Сельскохозяйственной уборочной машиной может являться, например, зерноуборочный комбайн. Комбайн содержит моторную установку 1, маслостанцию 2 с напорной 3 и сливной 4 гидромагистралями, убирающее-обрабатывающий блок, бункер-накопитель 5 и выгрузное устройство. Убирающее-обрабатывающий блок выполнен в виде жатки 6, молотильного устройства 7 и очистки 8. Выгрузное устройство включает в себя питающий транспортер 9 и выгрузной транспортер 10. Транспортеры 9 и 10 выполнены шнековыми. Вал питающего транспортера 9 через механизм включения (на фигуре не показан), снабженный гидроцилиндром 11, связан с выходным валом моторной установки 1. Машина снабжена дополнительным механизмом включения с исполнительным устройством, выполненным в виде пружинно-гидравлического гидрораспределителя 12 нормально закрытого типа. Вал выгрузного транспортера 10 связан с валом моторной установки 1 через дополнительный механизм включения. Дополнительный механизм включения может быть выполнен в виде сцепной муфты 13, в данном случае шлицевой. Муфта 13 состоит из вала 14, связанного с выходным валом моторной установки 1, вала 15, связанного с валом транспортера 10, и шлицевой втулки 16, связанной с золотником гидрораспределителя 12. Гидроцилиндр 11 выполнен с подпружиненным в сторону отключения механизма включения поршнем, а его полость, в которой не размещена пружина, связана с напорной гидромагистралью 3 и сливной гидромагистралью 4 через двухпозиционный гидрораспределитель 17. Гидрораспределитель 17 выполнен таким образом, что в одном положении он сообщает напорную гидромагистраль 3 и разрывает сливную гидромагистраль 4, а во втором - разрывает напорную гидромагистараль 3 и сообщает две свои рабочие полости со сливной полостью. Пружинно-гидравлический гидрораспределитель 12 включен в напорную гидромагистраль 3 на участке между двухпозиционным гидрораспределителем 17 и гидроцилиндром 11. Муфта 13 выполнена и соединена с золотником пружинно-гидравлического гидрораспределителя 12 таким образом, что ее включение происходит до момента открытия гидрораспределителя 12. То есть втулка 16 муфты 13 входит в зацепление с валом 14 до того, как рабочая жидкость от гидрораспределителя 17 начнет поступать к гидроцилиндру 11. В напорную гидромагистраль 3 на участке между гидрораспределителем 12 и двухпозиционным гидрораспределителем 17 включен обратный клапан 18, установленный с возможностью пропуска рабочей жидкости в сторону 3 13755 1 2010.10.30 гидрораспределителя 12. Параллельно обратному клапану 18 установлен дроссель 19, который может быть выполнен регулируемым. В напорную гидромагистраль 3 на участке между гидроцилиндром 11 и гидрораспределителем 12 может быть включен дополнительный дроссель 20. Дроссель 20 может быть выполнен регулируемым. Зерноуборочный комбайн работает следующим образом. При выполнении технологического процесса жатка 6 срезает технологический материал, который подается к молотильному устройству 7. Из устройства 7 зерносодержащая масса подается в очистку 8, откуда очищенное зерно направляется в бункер-накопитель 5. После заполнения бункера-накопителя 5 производится выгрузка из него зерна в транспортное средство, для чего включается выгрузное устройство следующим образом. Гидрораспределитель 17 включается в положение, при котором рабочая жидкость от маслостанции 2 через гидрораспределитель 17, обратный клапан 18 и дроссель 19 будет поступать к гидрораспределителю 12. При незначительном перемещении золотника гидрораспределителя 12 и вместе с ним втулки 16 последняя войдет в зацепление с валом 14,связанным с выходным валом моторной установки 1. Таким образом, будет обеспечена передача вращения от выходного вала моторной установки 1 к валу выгрузного транспортера 10 с помощью сцепной муфты 13. Выгрузной транспортер 10 начинает работать и перемещать остатки зерна, если таковые остались после предыдущей выгрузки. Далее золотник гидрораспределителя 12 перемещается, сжимая пружину, и сообщает напорную гидромагистраль 3, то есть рабочая жидкость поступает в бесштоковую полость (в полость, в которой нет пружины) гидроцилиндра 11 через дроссель 20. При перемещении штока гидроцилиндра 11 механизм включения свяжет выходной вал моторной установки 1 с валом питающего транспортера 9. Таким образом, транспортер 9 включается позже транспортера 10, что исключает забивание последнего зерном. Для остановки выгрузного устройства гидрораспределитель 17 включается в положение, при котором перекрывается подача рабочей жидкости от маслостанции 2 по гидромагистрали 3. Рабочие полости гидрораспределителя 17 будут при этом соединены со сливом. При включении гидрораспределителя 17 в данное положение произойдет моментальная остановка питающего транспортера 9 ввиду того, что бесштоковая полость гидромагистралью 4 через гидрораспределитель 17 соединится со сливом. Выгрузной транспортер 10 при этом будет продолжать работать, перемещая остатки находящегося в нем зерна в транспортное средство. Работа транспортера 10 после остановки транспортера 9 будет обеспечена медленным перемещением рабочей жидкости под действием пружины из полости управления гидрораспределителя 12 через дроссель 19 и далее через гидрораспределитель 17 по гидромагистрали 4 на слив. Дросселирование рабочей жидкости обеспечит и медленное перемещение втулки 16, которая лишь спустя определенное время после остановки транспортера 9 выйдет из зацепления с валом 14. Выполнение дросселей 19 и 20 регулируемыми обеспечит возможность регулировки времени работы выгрузного транспортера 10 до начала работы транспортера 9 и времени работы выгрузного транспортера 10 после остановки транспортера 9. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
