Сельскохозяйственная уборочная машина

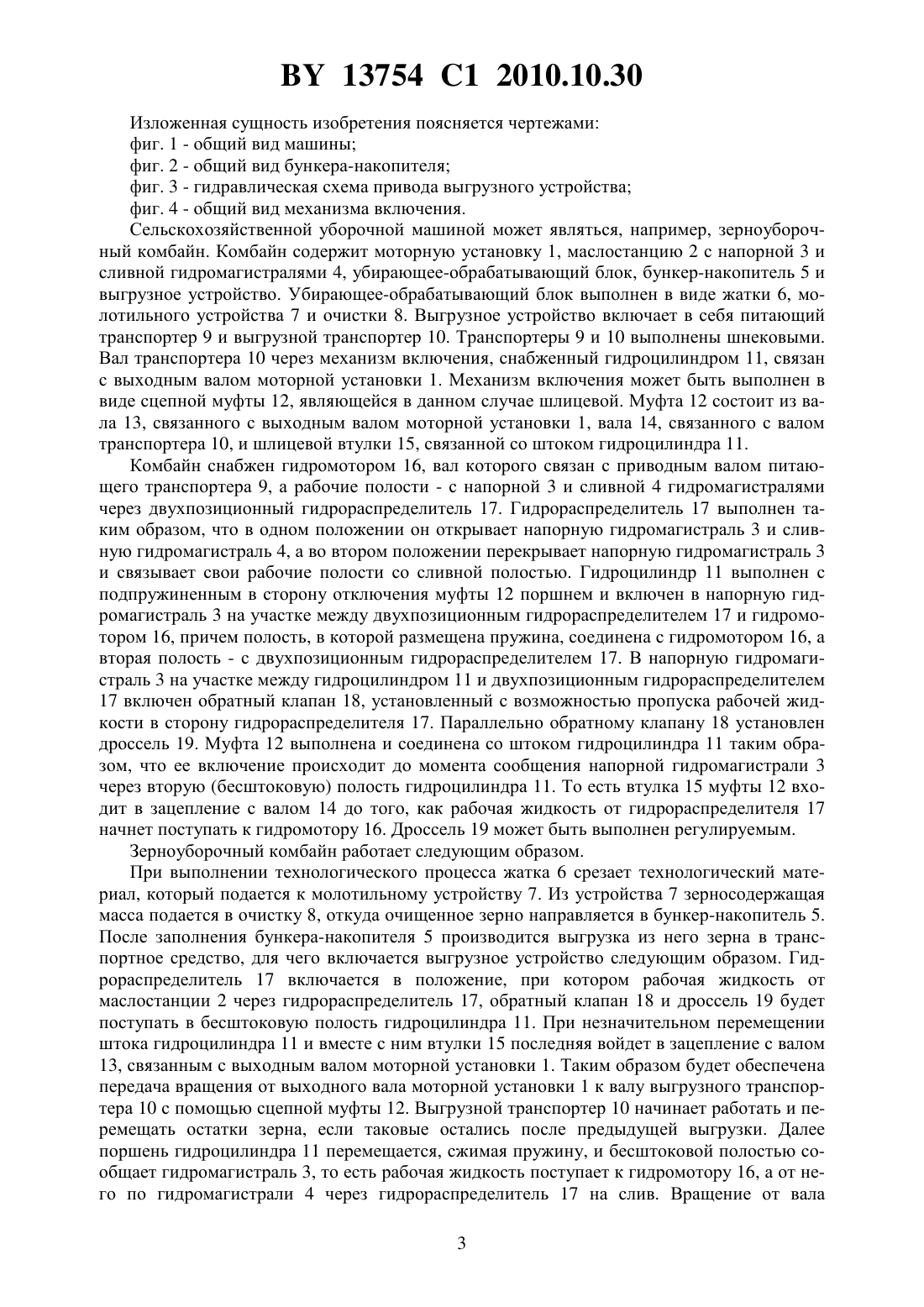

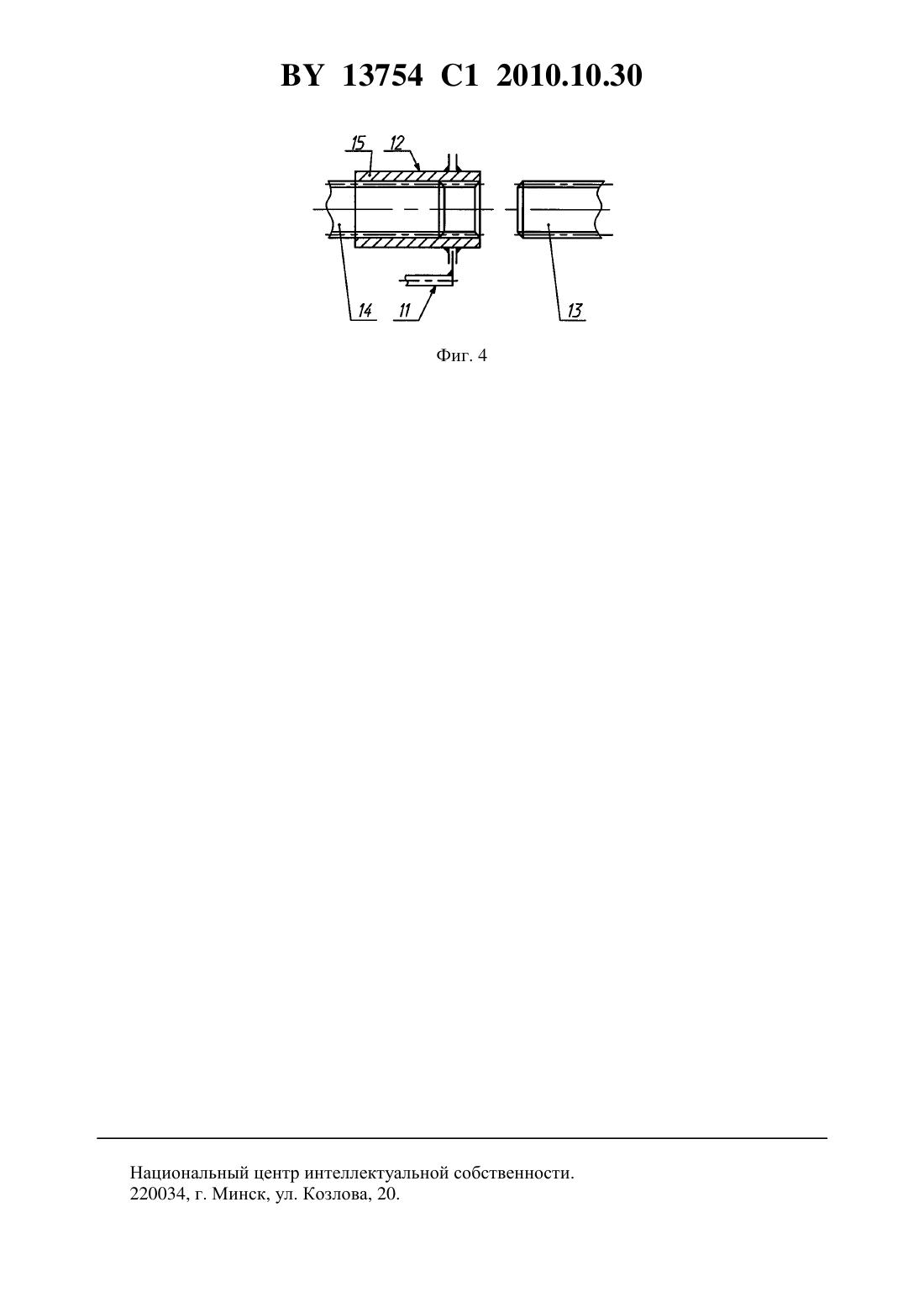

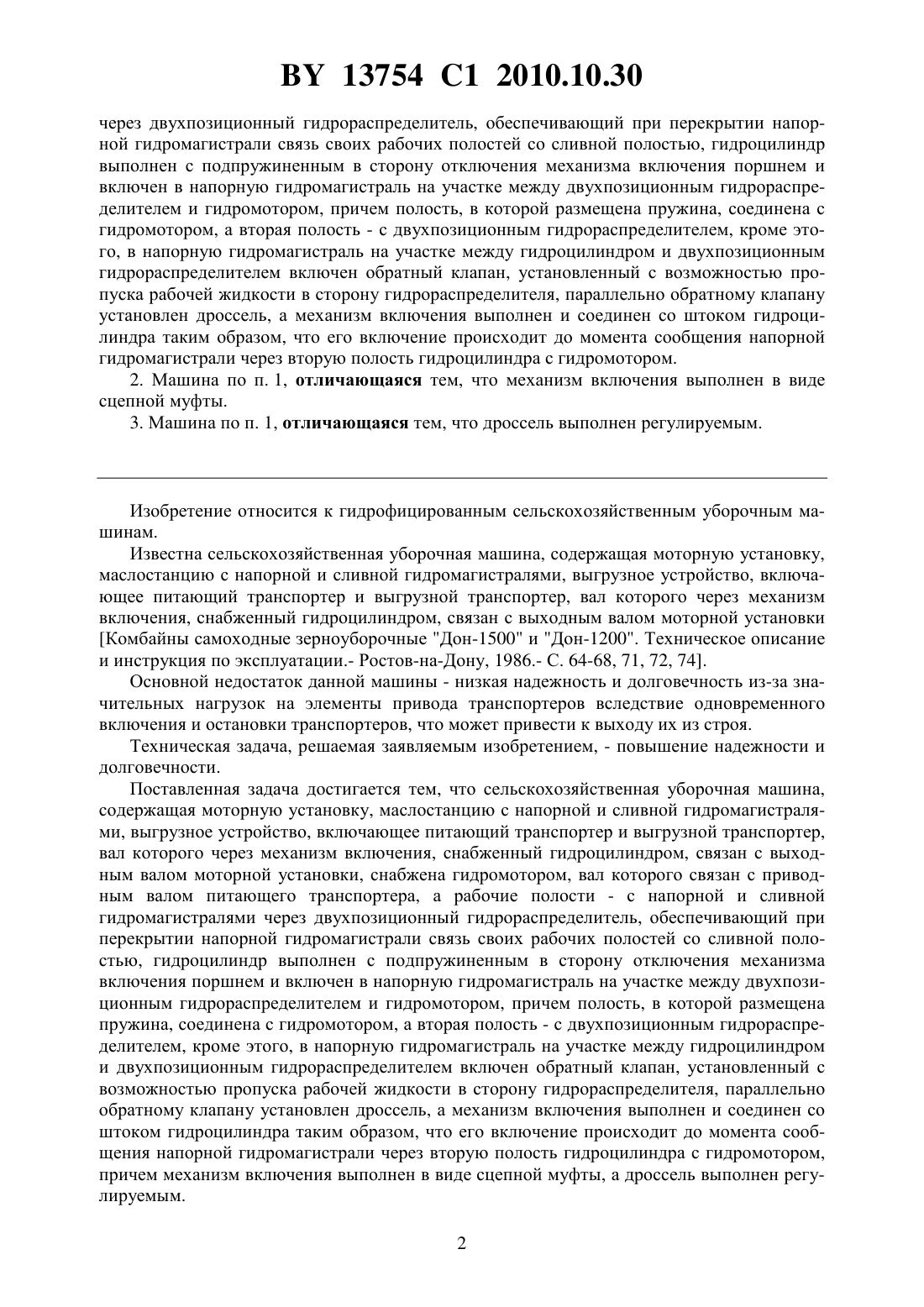

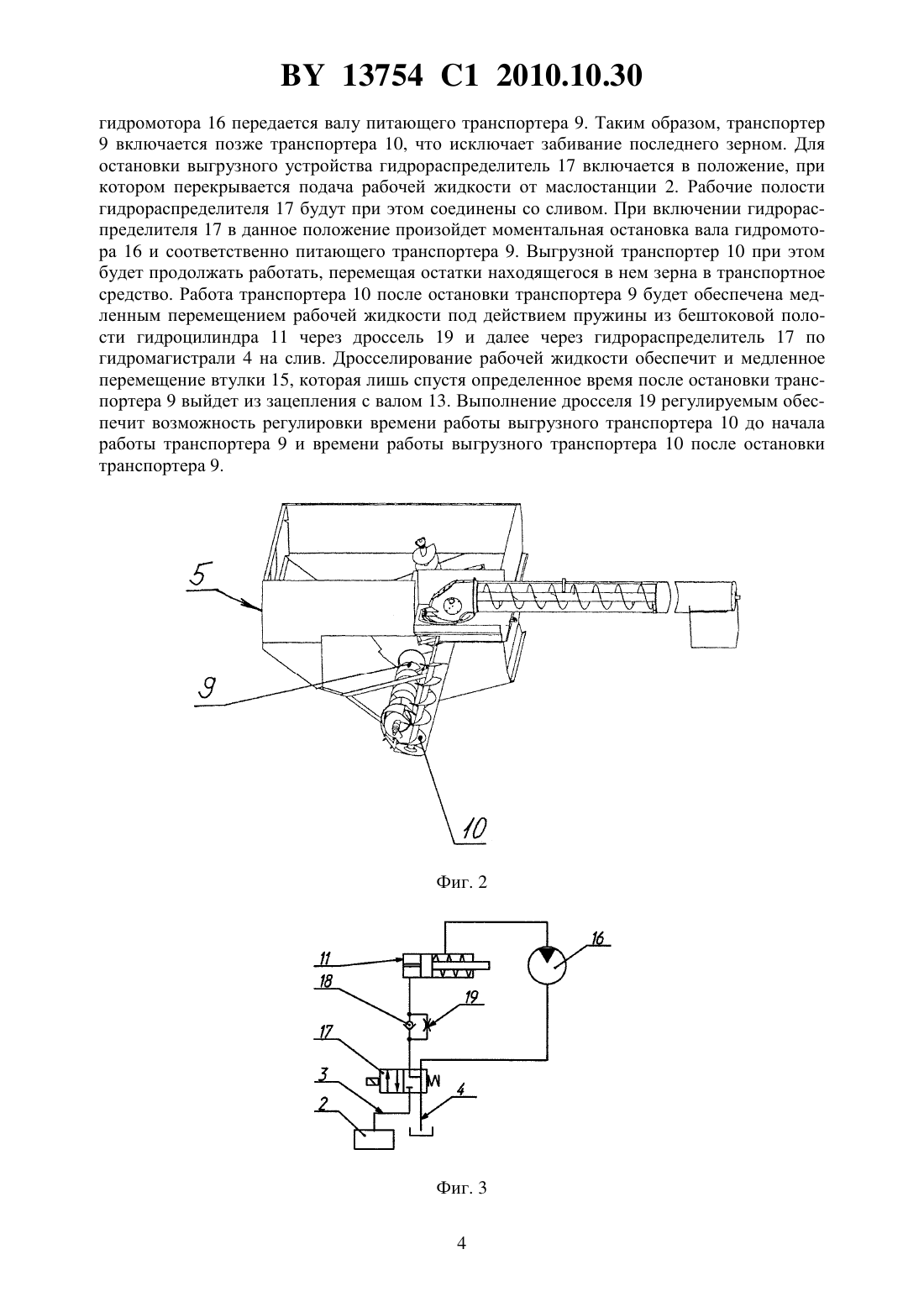

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(72) Авторы Дюжев Андрей Анисимович Меженников Александр Павлович Подрез Вячеслав Владимирович Захаренко Анатолий Владимирович Новиков Дмитрий Михайлович(73) Патентообладатель Республиканское конструкторское унитарное предприятие ГСКБ по зерноуборочной и кормоуборочной технике(56) Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации.- Ростов-на-Дону, 1986.С. 64-68, 71, 72, 74.2222887 2, 2004.2062016 1, 1996.1667723 1, 1991.1630658 1, 1991.1561878 1, 1990.1272504, 1972.(57) 1. Сельскохозяйственная уборочная машина, содержащая моторную установку, маслостанцию с напорной и сливной гидромагистралями, выгрузное устройство, включающее питающий транспортер и выгрузной транспортер, вал которого через механизм включения, снабженный гидроцилиндром, связан с выходным валом моторной установки, отличающаяся тем, что снабжена гидромотором, вал которого связан с приводным валом питающего транспортера, а рабочие полости - с напорной и сливной гидромагистралями 13754 1 2010.10.30 через двухпозиционный гидрораспределитель, обеспечивающий при перекрытии напорной гидромагистрали связь своих рабочих полостей со сливной полостью, гидроцилиндр выполнен с подпружиненным в сторону отключения механизма включения поршнем и включен в напорную гидромагистраль на участке между двухпозиционным гидрораспределителем и гидромотором, причем полость, в которой размещена пружина, соединена с гидромотором, а вторая полость - с двухпозиционным гидрораспределителем, кроме этого, в напорную гидромагистраль на участке между гидроцилиндром и двухпозиционным гидрораспределителем включен обратный клапан, установленный с возможностью пропуска рабочей жидкости в сторону гидрораспределителя, параллельно обратному клапану установлен дроссель, а механизм включения выполнен и соединен со штоком гидроцилиндра таким образом, что его включение происходит до момента сообщения напорной гидромагистрали через вторую полость гидроцилиндра с гидромотором. 2. Машина по п. 1, отличающаяся тем, что механизм включения выполнен в виде сцепной муфты. 3. Машина по п. 1, отличающаяся тем, что дроссель выполнен регулируемым. Изобретение относится к гидрофицированным сельскохозяйственным уборочным машинам. Известна сельскохозяйственная уборочная машина, содержащая моторную установку,маслостанцию с напорной и сливной гидромагистралями, выгрузное устройство, включающее питающий транспортер и выгрузной транспортер, вал которого через механизм включения, снабженный гидроцилиндром, связан с выходным валом моторной установки Комбайны самоходные зерноуборочные Дон-1500 и Дон-1200. Техническое описание и инструкция по эксплуатации.- Ростов-на-Дону, 1986.- С. 64-68, 71, 72, 74. Основной недостаток данной машины - низкая надежность и долговечность из-за значительных нагрузок на элементы привода транспортеров вследствие одновременного включения и остановки транспортеров, что может привести к выходу их из строя. Техническая задача, решаемая заявляемым изобретением, - повышение надежности и долговечности. Поставленная задача достигается тем, что сельскохозяйственная уборочная машина,содержащая моторную установку, маслостанцию с напорной и сливной гидромагистралями, выгрузное устройство, включающее питающий транспортер и выгрузной транспортер,вал которого через механизм включения, снабженный гидроцилиндром, связан с выходным валом моторной установки, снабжена гидромотором, вал которого связан с приводным валом питающего транспортера, а рабочие полости - с напорной и сливной гидромагистралями через двухпозиционный гидрораспределитель, обеспечивающий при перекрытии напорной гидромагистрали связь своих рабочих полостей со сливной полостью, гидроцилиндр выполнен с подпружиненным в сторону отключения механизма включения поршнем и включен в напорную гидромагистраль на участке между двухпозиционным гидрораспределителем и гидромотором, причем полость, в которой размещена пружина, соединена с гидромотором, а вторая полость - с двухпозиционным гидрораспределителем, кроме этого, в напорную гидромагистраль на участке между гидроцилиндром и двухпозиционным гидрораспределителем включен обратный клапан, установленный с возможностью пропуска рабочей жидкости в сторону гидрораспределителя, параллельно обратному клапану установлен дроссель, а механизм включения выполнен и соединен со штоком гидроцилиндра таким образом, что его включение происходит до момента сообщения напорной гидромагистрали через вторую полость гидроцилиндра с гидромотором,причем механизм включения выполнен в виде сцепной муфты, а дроссель выполнен регулируемым. 2 13754 1 2010.10.30 Изложенная сущность изобретения поясняется чертежами фиг. 1 - общий вид машины фиг. 2 - общий вид бункера-накопителя фиг. 3 - гидравлическая схема привода выгрузного устройства фиг. 4 - общий вид механизма включения. Сельскохозяйственной уборочной машиной может являться, например, зерноуборочный комбайн. Комбайн содержит моторную установку 1, маслостанцию 2 с напорной 3 и сливной гидромагистралями 4, убирающее-обрабатывающий блок, бункер-накопитель 5 и выгрузное устройство. Убирающее-обрабатывающий блок выполнен в виде жатки 6, молотильного устройства 7 и очистки 8. Выгрузное устройство включает в себя питающий транспортер 9 и выгрузной транспортер 10. Транспортеры 9 и 10 выполнены шнековыми. Вал транспортера 10 через механизм включения, снабженный гидроцилиндром 11, связан с выходным валом моторной установки 1. Механизм включения может быть выполнен в виде сцепной муфты 12, являющейся в данном случае шлицевой. Муфта 12 состоит из вала 13, связанного с выходным валом моторной установки 1, вала 14, связанного с валом транспортера 10, и шлицевой втулки 15, связанной со штоком гидроцилиндра 11. Комбайн снабжен гидромотором 16, вал которого связан с приводным валом питающего транспортера 9, а рабочие полости - с напорной 3 и сливной 4 гидромагистралями через двухпозиционный гидрораспределитель 17. Гидрораспределитель 17 выполнен таким образом, что в одном положении он открывает напорную гидромагистраль 3 и сливную гидромагистраль 4, а во втором положении перекрывает напорную гидромагистраль 3 и связывает свои рабочие полости со сливной полостью. Гидроцилиндр 11 выполнен с подпружиненным в сторону отключения муфты 12 поршнем и включен в напорную гидромагистраль 3 на участке между двухпозиционным гидрораспределителем 17 и гидромотором 16, причем полость, в которой размещена пружина, соединена с гидромотором 16, а вторая полость - с двухпозиционным гидрораспределителем 17. В напорную гидромагистраль 3 на участке между гидроцилиндром 11 и двухпозиционным гидрораспределителем 17 включен обратный клапан 18, установленный с возможностью пропуска рабочей жидкости в сторону гидрораспределителя 17. Параллельно обратному клапану 18 установлен дроссель 19. Муфта 12 выполнена и соединена со штоком гидроцилиндра 11 таким образом, что ее включение происходит до момента сообщения напорной гидромагистрали 3 через вторую (бесштоковую) полость гидроцилиндра 11. То есть втулка 15 муфты 12 входит в зацепление с валом 14 до того, как рабочая жидкость от гидрораспределителя 17 начнет поступать к гидромотору 16. Дроссель 19 может быть выполнен регулируемым. Зерноуборочный комбайн работает следующим образом. При выполнении технологического процесса жатка 6 срезает технологический материал, который подается к молотильному устройству 7. Из устройства 7 зерносодержащая масса подается в очистку 8, откуда очищенное зерно направляется в бункер-накопитель 5. После заполнения бункера-накопителя 5 производится выгрузка из него зерна в транспортное средство, для чего включается выгрузное устройство следующим образом. Гидрораспределитель 17 включается в положение, при котором рабочая жидкость от маслостанции 2 через гидрораспределитель 17, обратный клапан 18 и дроссель 19 будет поступать в бесштоковую полость гидроцилиндра 11. При незначительном перемещении штока гидроцилиндра 11 и вместе с ним втулки 15 последняя войдет в зацепление с валом 13, связанным с выходным валом моторной установки 1. Таким образом будет обеспечена передача вращения от выходного вала моторной установки 1 к валу выгрузного транспортера 10 с помощью сцепной муфты 12. Выгрузной транспортер 10 начинает работать и перемещать остатки зерна, если таковые остались после предыдущей выгрузки. Далее поршень гидроцилиндра 11 перемещается, сжимая пружину, и бесштоковой полостью сообщает гидромагистраль 3, то есть рабочая жидкость поступает к гидромотору 16, а от него по гидромагистрали 4 через гидрораспределитель 17 на слив. Вращение от вала 3 13754 1 2010.10.30 гидромотора 16 передается валу питающего транспортера 9. Таким образом, транспортер 9 включается позже транспортера 10, что исключает забивание последнего зерном. Для остановки выгрузного устройства гидрораспределитель 17 включается в положение, при котором перекрывается подача рабочей жидкости от маслостанции 2. Рабочие полости гидрораспределителя 17 будут при этом соединены со сливом. При включении гидрораспределителя 17 в данное положение произойдет моментальная остановка вала гидромотора 16 и соответственно питающего транспортера 9. Выгрузной транспортер 10 при этом будет продолжать работать, перемещая остатки находящегося в нем зерна в транспортное средство. Работа транспортера 10 после остановки транспортера 9 будет обеспечена медленным перемещением рабочей жидкости под действием пружины из бештоковой полости гидроцилиндра 11 через дроссель 19 и далее через гидрораспределитель 17 по гидромагистрали 4 на слив. Дросселирование рабочей жидкости обеспечит и медленное перемещение втулки 15, которая лишь спустя определенное время после остановки транспортера 9 выйдет из зацепления с валом 13. Выполнение дросселя 19 регулируемым обеспечит возможность регулировки времени работы выгрузного транспортера 10 до начала работы транспортера 9 и времени работы выгрузного транспортера 10 после остановки транспортера 9. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
