Тренажер подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и оборудованием

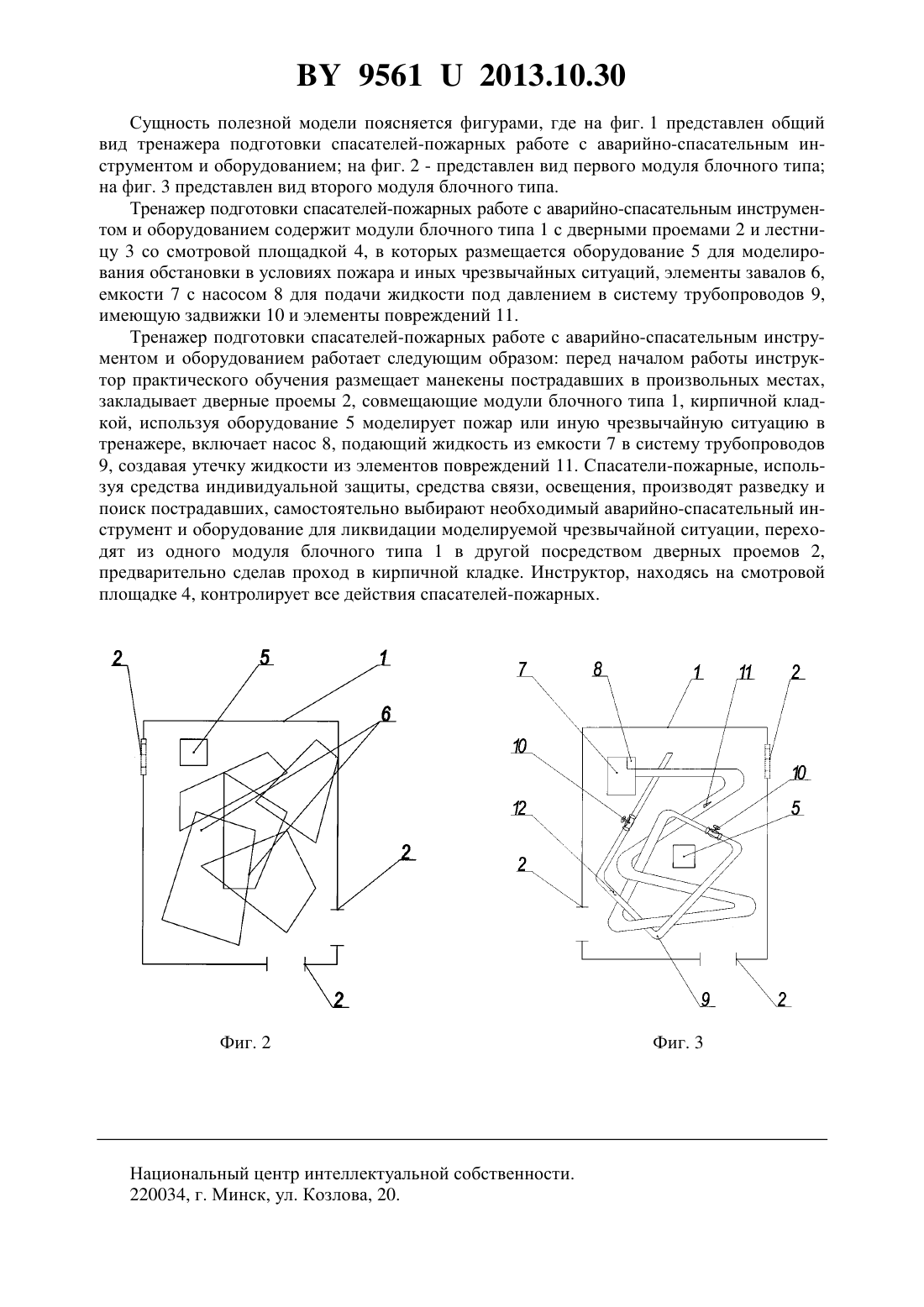

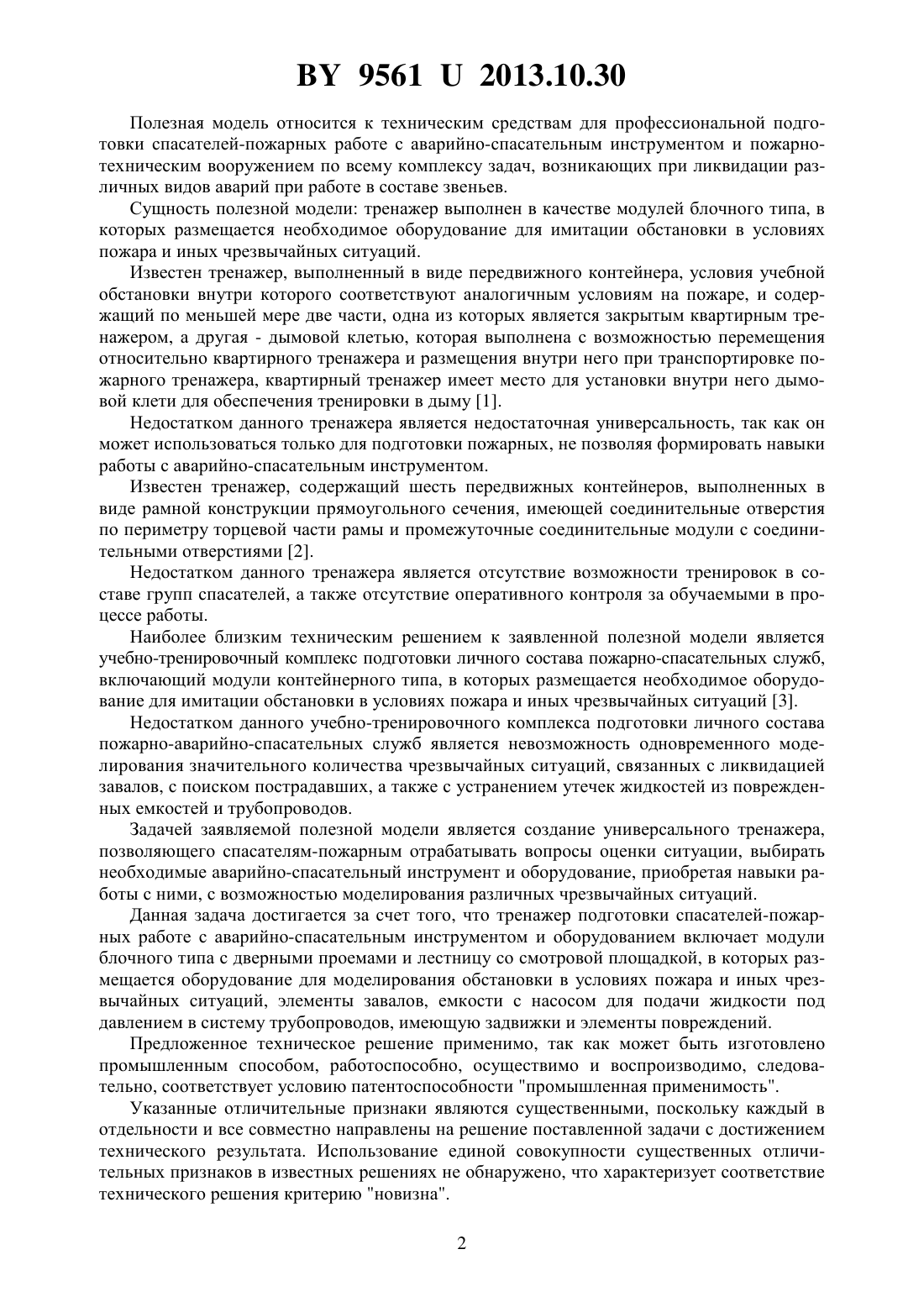

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Маковчик Александр Васильевич Бардушко Сергей Николаевич Бабич Виталий Евгеньевич Тумарович Юрий Геннадьевич(73) Патентообладатель Государственное учреждение образования Институт переподготовки и повышения квалификации Министерства по чрезвычайным ситуациям Республики Беларусь(57) Тренажер подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и оборудованием, состоящий из модулей блочного типа, в которых размещается необходимое оборудование для имитации обстановки в условиях пожара и иных чрезвычайных ситуаций, отличающийся тем, что в состав тренажера входят дверные проемы и лестница со смотровой площадкой, элементы завалов, емкости с насосом для подачи жидкости под давлением в систему трубопроводов, имеющую задвижки и элементы повреждений.(56) 1. Патентна изобретение 2088977, МПК 09 9/00, 1997. 2. Патентна полезную модель 27250, МПК 09 9/00, 2002. 3. Патентна полезную модель 7581, МПК 62 99/0009 9/00, 2011 (прототип). 95612013.10.30 Полезная модель относится к техническим средствам для профессиональной подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и пожарнотехническим вооружением по всему комплексу задач, возникающих при ликвидации различных видов аварий при работе в составе звеньев. Сущность полезной модели тренажер выполнен в качестве модулей блочного типа, в которых размещается необходимое оборудование для имитации обстановки в условиях пожара и иных чрезвычайных ситуаций. Известен тренажер, выполненный в виде передвижного контейнера, условия учебной обстановки внутри которого соответствуют аналогичным условиям на пожаре, и содержащий по меньшей мере две части, одна из которых является закрытым квартирным тренажером, а другая - дымовой клетью, которая выполнена с возможностью перемещения относительно квартирного тренажера и размещения внутри него при транспортировке пожарного тренажера, квартирный тренажер имеет место для установки внутри него дымовой клети для обеспечения тренировки в дыму 1. Недостатком данного тренажера является недостаточная универсальность, так как он может использоваться только для подготовки пожарных, не позволяя формировать навыки работы с аварийно-спасательным инструментом. Известен тренажер, содержащий шесть передвижных контейнеров, выполненных в виде рамной конструкции прямоугольного сечения, имеющей соединительные отверстия по периметру торцевой части рамы и промежуточные соединительные модули с соединительными отверстиями 2. Недостатком данного тренажера является отсутствие возможности тренировок в составе групп спасателей, а также отсутствие оперативного контроля за обучаемыми в процессе работы. Наиболее близким техническим решением к заявленной полезной модели является учебно-тренировочный комплекс подготовки личного состава пожарно-спасательных служб,включающий модули контейнерного типа, в которых размещается необходимое оборудование для имитации обстановки в условиях пожара и иных чрезвычайных ситуаций 3. Недостатком данного учебно-тренировочного комплекса подготовки личного состава пожарно-аварийно-спасательных служб является невозможность одновременного моделирования значительного количества чрезвычайных ситуаций, связанных с ликвидацией завалов, с поиском пострадавших, а также с устранением утечек жидкостей из поврежденных емкостей и трубопроводов. Задачей заявляемой полезной модели является создание универсального тренажера,позволяющего спасателям-пожарным отрабатывать вопросы оценки ситуации, выбирать необходимые аварийно-спасательный инструмент и оборудование, приобретая навыки работы с ними, с возможностью моделирования различных чрезвычайных ситуаций. Данная задача достигается за счет того, что тренажер подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и оборудованием включает модули блочного типа с дверными проемами и лестницу со смотровой площадкой, в которых размещается оборудование для моделирования обстановки в условиях пожара и иных чрезвычайных ситуаций, элементы завалов, емкости с насосом для подачи жидкости под давлением в систему трубопроводов, имеющую задвижки и элементы повреждений. Предложенное техническое решение применимо, так как может быть изготовлено промышленным способом, работоспособно, осуществимо и воспроизводимо, следовательно, соответствует условию патентоспособности промышленная применимость. Указанные отличительные признаки являются существенными, поскольку каждый в отдельности и все совместно направлены на решение поставленной задачи с достижением технического результата. Использование единой совокупности существенных отличительных признаков в известных решениях не обнаружено, что характеризует соответствие технического решения критерию новизна. 2 95612013.10.30 Сущность полезной модели поясняется фигурами, где на фиг. 1 представлен общий вид тренажера подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и оборудованием на фиг. 2 - представлен вид первого модуля блочного типа на фиг. 3 представлен вид второго модуля блочного типа. Тренажер подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и оборудованием содержит модули блочного типа 1 с дверными проемами 2 и лестницу 3 со смотровой площадкой 4, в которых размещается оборудование5 для моделирования обстановки в условиях пожара и иных чрезвычайных ситуаций, элементы завалов 6,емкости 7 с насосом 8 для подачи жидкости под давлением в систему трубопроводов 9,имеющую задвижки 10 и элементы повреждений 11. Тренажер подготовки спасателей-пожарных работе с аварийно-спасательным инструментом и оборудованием работает следующим образом перед началом работы инструктор практического обучения размещает манекены пострадавших в произвольных местах,закладывает дверные проемы 2, совмещающие модули блочного типа 1, кирпичной кладкой, используя оборудование 5 моделирует пожар или иную чрезвычайную ситуацию в тренажере, включает насос 8, подающий жидкость из емкости 7 в систему трубопроводов 9, создавая утечку жидкости из элементов повреждений 11. Спасатели-пожарные, используя средства индивидуальной защиты, средства связи, освещения, производят разведку и поиск пострадавших, самостоятельно выбирают необходимый аварийно-спасательный инструмент и оборудование для ликвидации моделируемой чрезвычайной ситуации, переходят из одного модуля блочного типа 1 в другой посредством дверных проемов 2,предварительно сделав проход в кирпичной кладке. Инструктор, находясь на смотровой площадке 4, контролирует все действия спасателей-пожарных. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
