Устройство для моделирования очага пожара

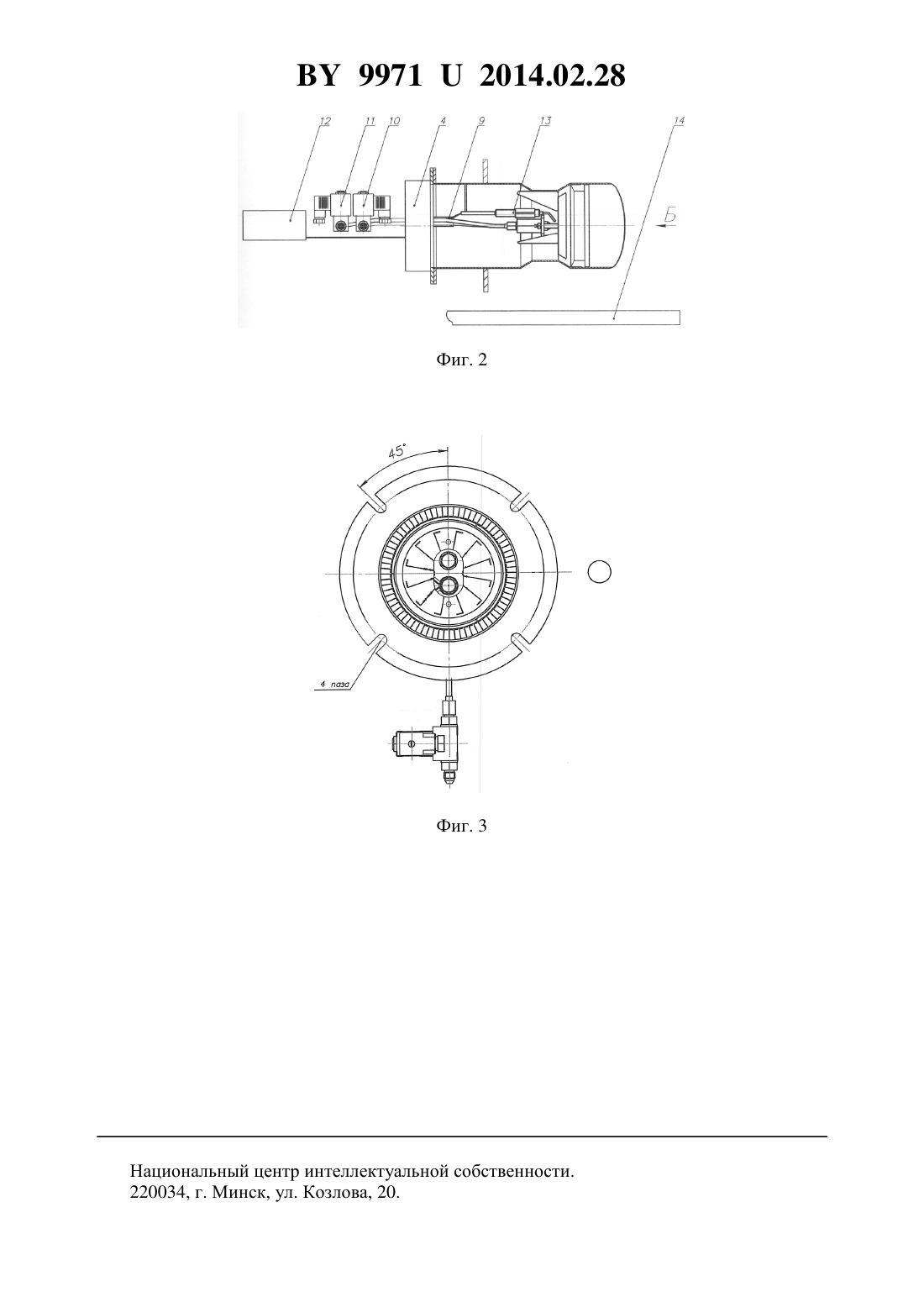

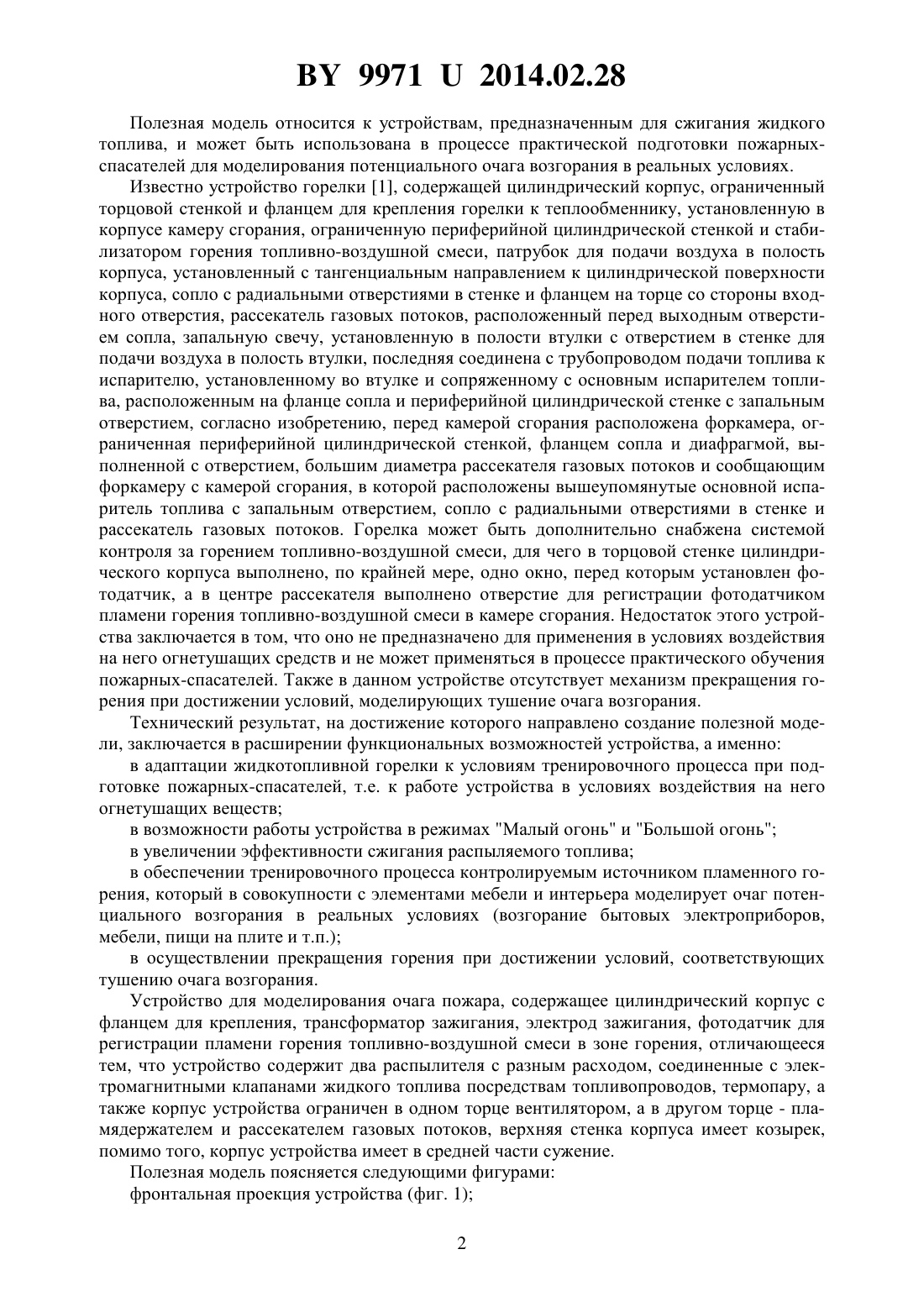

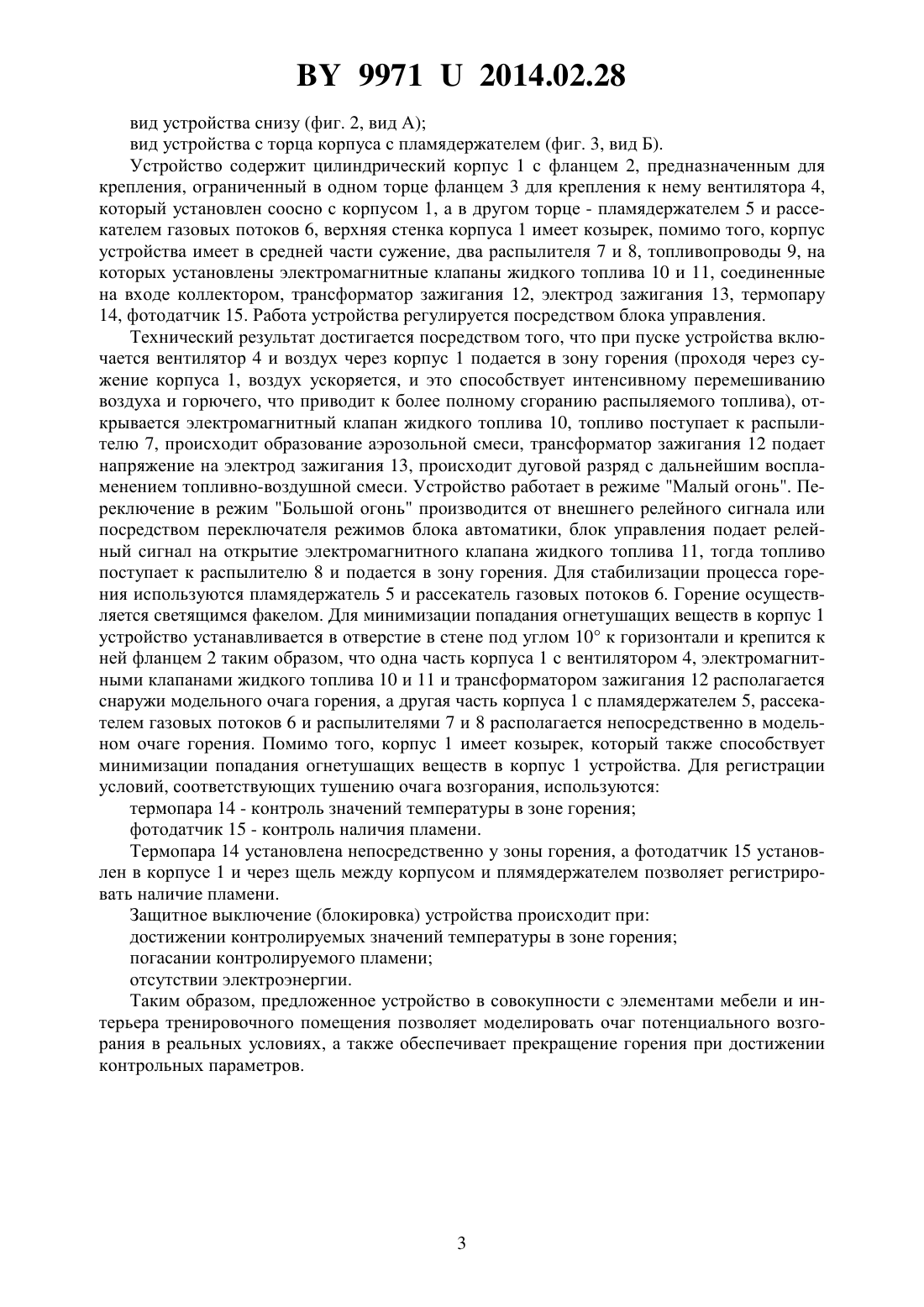

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ ОЧАГА ПОЖАРА(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Полевода Иван Иванович Лахвич Вячеслав Вячеславович Гороховик Дмитрий Михайлович Грачулин Александр Владимирович(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Устройство для моделирования очага пожара, содержащее цилиндрический корпус с фланцем для крепления, трансформатор зажигания, электрод зажигания, фотодатчик для регистрации пламени горения топливно-воздушной смеси в зоне горения, отличающееся тем, что устройство содержит два распылителя с разным расходом, соединенные с электромагнитными клапанами жидкого топлива посредствам топливопроводов, термопару, а также корпус устройства ограничен в одном торце вентилятором, а в другом торце - пламядержателем и рассекателем газовых потоков, верхняя стенка корпуса имеет козырек,помимо того, корпус устройства имеет в средней части сужение. 99712014.02.28 Полезная модель относится к устройствам, предназначенным для сжигания жидкого топлива, и может быть использована в процессе практической подготовки пожарныхспасателей для моделирования потенциального очага возгорания в реальных условиях. Известно устройство горелки 1, содержащей цилиндрический корпус, ограниченный торцовой стенкой и фланцем для крепления горелки к теплообменнику, установленную в корпусе камеру сгорания, ограниченную периферийной цилиндрической стенкой и стабилизатором горения топливно-воздушной смеси, патрубок для подачи воздуха в полость корпуса, установленный с тангенциальным направлением к цилиндрической поверхности корпуса, сопло с радиальными отверстиями в стенке и фланцем на торце со стороны входного отверстия, рассекатель газовых потоков, расположенный перед выходным отверстием сопла, запальную свечу, установленную в полости втулки с отверстием в стенке для подачи воздуха в полость втулки, последняя соединена с трубопроводом подачи топлива к испарителю, установленному во втулке и сопряженному с основным испарителем топлива, расположенным на фланце сопла и периферийной цилиндрической стенке с запальным отверстием, согласно изобретению, перед камерой сгорания расположена форкамера, ограниченная периферийной цилиндрической стенкой, фланцем сопла и диафрагмой, выполненной с отверстием, большим диаметра рассекателя газовых потоков и сообщающим форкамеру с камерой сгорания, в которой расположены вышеупомянутые основной испаритель топлива с запальным отверстием, сопло с радиальными отверстиями в стенке и рассекатель газовых потоков. Горелка может быть дополнительно снабжена системой контроля за горением топливно-воздушной смеси, для чего в торцовой стенке цилиндрического корпуса выполнено, по крайней мере, одно окно, перед которым установлен фотодатчик, а в центре рассекателя выполнено отверстие для регистрации фотодатчиком пламени горения топливно-воздушной смеси в камере сгорания. Недостаток этого устройства заключается в том, что оно не предназначено для применения в условиях воздействия на него огнетушащих средств и не может применяться в процессе практического обучения пожарных-спасателей. Также в данном устройстве отсутствует механизм прекращения горения при достижении условий, моделирующих тушение очага возгорания. Технический результат, на достижение которого направлено создание полезной модели, заключается в расширении функциональных возможностей устройства, а именно в адаптации жидкотопливной горелки к условиям тренировочного процесса при подготовке пожарных-спасателей, т.е. к работе устройства в условиях воздействия на него огнетушащих веществ в возможности работы устройства в режимах Малый огонь и Большой огонь в увеличении эффективности сжигания распыляемого топлива в обеспечении тренировочного процесса контролируемым источником пламенного горения, который в совокупности с элементами мебели и интерьера моделирует очаг потенциального возгорания в реальных условиях (возгорание бытовых электроприборов,мебели, пищи на плите и т.п.) в осуществлении прекращения горения при достижении условий, соответствующих тушению очага возгорания. Устройство для моделирования очага пожара, содержащее цилиндрический корпус с фланцем для крепления, трансформатор зажигания, электрод зажигания, фотодатчик для регистрации пламени горения топливно-воздушной смеси в зоне горения, отличающееся тем, что устройство содержит два распылителя с разным расходом, соединенные с электромагнитными клапанами жидкого топлива посредствам топливопроводов, термопару, а также корпус устройства ограничен в одном торце вентилятором, а в другом торце - пламядержателем и рассекателем газовых потоков, верхняя стенка корпуса имеет козырек,помимо того, корпус устройства имеет в средней части сужение. Полезная модель поясняется следующими фигурами фронтальная проекция устройства (фиг. 1) 2 99712014.02.28 вид устройства снизу (фиг. 2, вид А) вид устройства с торца корпуса с пламядержателем (фиг. 3, вид Б). Устройство содержит цилиндрический корпус 1 с фланцем 2, предназначенным для крепления, ограниченный в одном торце фланцем 3 для крепления к нему вентилятора 4,который установлен соосно с корпусом 1, а в другом торце - пламядержателем 5 и рассекателем газовых потоков 6, верхняя стенка корпуса 1 имеет козырек, помимо того, корпус устройства имеет в средней части сужение, два распылителя 7 и 8, топливопроводы 9, на которых установлены электромагнитные клапаны жидкого топлива 10 и 11, соединенные на входе коллектором, трансформатор зажигания 12, электрод зажигания 13, термопару 14, фотодатчик 15. Работа устройства регулируется посредством блока управления. Технический результат достигается посредством того, что при пуске устройства включается вентилятор 4 и воздух через корпус 1 подается в зону горения (проходя через сужение корпуса 1, воздух ускоряется, и это способствует интенсивному перемешиванию воздуха и горючего, что приводит к более полному сгоранию распыляемого топлива), открывается электромагнитный клапан жидкого топлива 10, топливо поступает к распылителю 7, происходит образование аэрозольной смеси, трансформатор зажигания 12 подает напряжение на электрод зажигания 13, происходит дуговой разряд с дальнейшим воспламенением топливно-воздушной смеси. Устройство работает в режиме Малый огонь. Переключение в режим Большой огонь производится от внешнего релейного сигнала или посредством переключателя режимов блока автоматики, блок управления подает релейный сигнал на открытие электромагнитного клапана жидкого топлива 11, тогда топливо поступает к распылителю 8 и подается в зону горения. Для стабилизации процесса горения используются пламядержатель 5 и рассекатель газовых потоков 6. Горение осуществляется светящимся факелом. Для минимизации попадания огнетушащих веществ в корпус 1 устройство устанавливается в отверстие в стене под углом 10 к горизонтали и крепится к ней фланцем 2 таким образом, что одна часть корпуса 1 с вентилятором 4, электромагнитными клапанами жидкого топлива 10 и 11 и трансформатором зажигания 12 располагается снаружи модельного очага горения, а другая часть корпуса 1 с пламядержателем 5, рассекателем газовых потоков 6 и распылителями 7 и 8 располагается непосредственно в модельном очаге горения. Помимо того, корпус 1 имеет козырек, который также способствует минимизации попадания огнетушащих веществ в корпус 1 устройства. Для регистрации условий, соответствующих тушению очага возгорания, используются термопара 14 - контроль значений температуры в зоне горения фотодатчик 15 - контроль наличия пламени. Термопара 14 установлена непосредственно у зоны горения, а фотодатчик 15 установлен в корпусе 1 и через щель между корпусом и плямядержателем позволяет регистрировать наличие пламени. Защитное выключение (блокировка) устройства происходит при достижении контролируемых значений температуры в зоне горения погасании контролируемого пламени отсутствии электроэнергии. Таким образом, предложенное устройство в совокупности с элементами мебели и интерьера тренировочного помещения позволяет моделировать очаг потенциального возгорания в реальных условиях, а также обеспечивает прекращение горения при достижении контрольных параметров. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
