Вакуумпровод

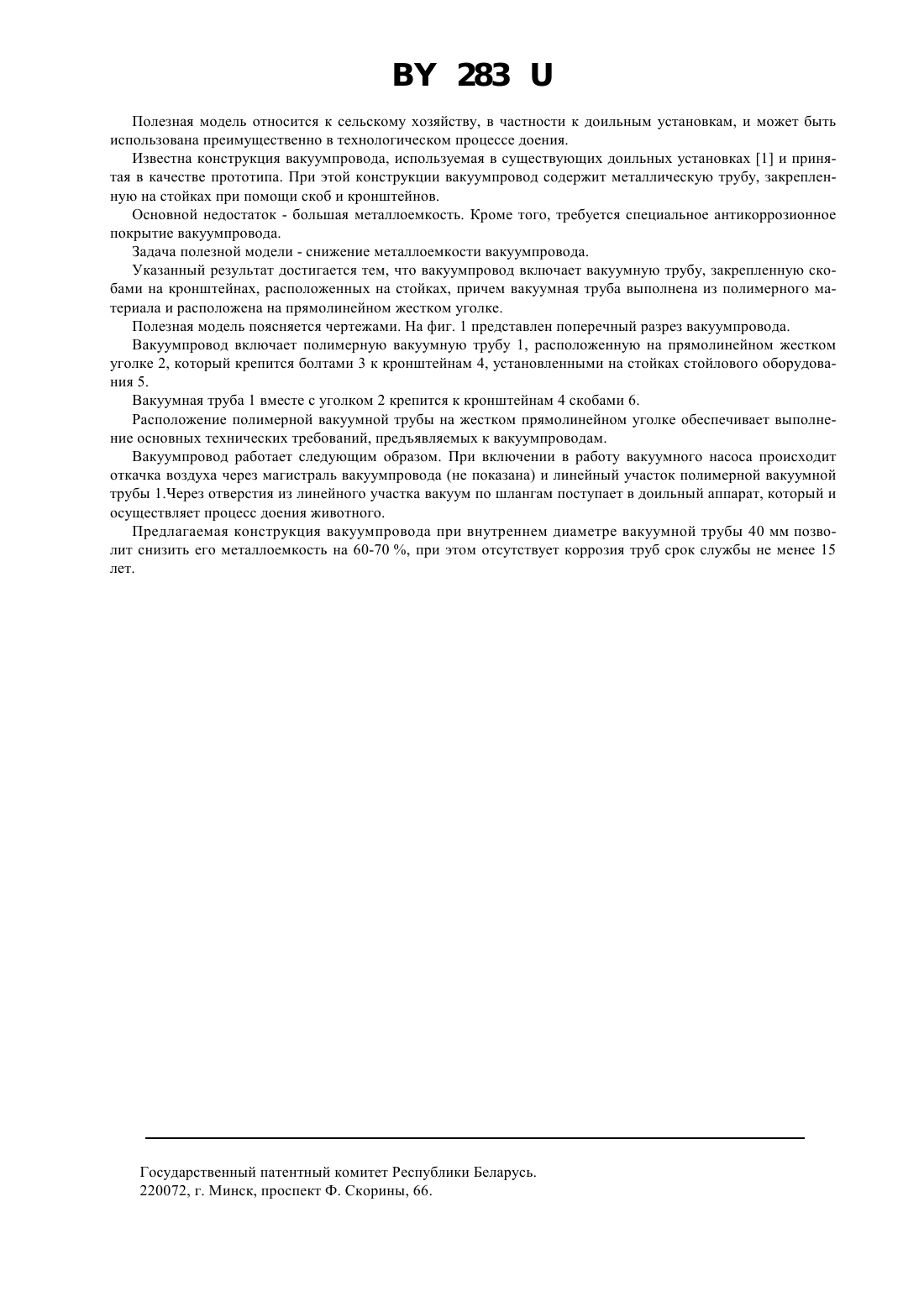

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(73) Патентообладатель Государственное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(71) Заявитель Государственное предприятие Белорусский научно-исследовательский институт механизации сельского хозяйства(57) Вакуумпровод, включающий вакуумную трубу, закрепленную скобами на кронштейнах, расположенных на стойках, отличающийся тем, что вакуумная труба выполнена из полимерного материала и расположена на прямолинейном жестком уголке. 283 Полезная модель относится к сельскому хозяйству, в частности к доильным установкам, и может быть использована преимущественно в технологическом процессе доения. Известна конструкция вакуумпровода, используемая в существующих доильных установках 1 и принятая в качестве прототипа. При этой конструкции вакуумпровод содержит металлическую трубу, закрепленную на стойках при помощи скоб и кронштейнов. Основной недостаток - большая металлоемкость. Кроме того, требуется специальное антикоррозионное покрытие вакуумпровода. Задача полезной модели - снижение металлоемкости вакуумпровода. Указанный результат достигается тем, что вакуумпровод включает вакуумную трубу, закрепленную скобами на кронштейнах, расположенных на стойках, причем вакуумная труба выполнена из полимерного материала и расположена на прямолинейном жестком уголке. Полезная модель поясняется чертежами. На фиг. 1 представлен поперечный разрез вакуумпровода. Вакуумпровод включает полимерную вакуумную трубу 1, расположенную на прямолинейном жестком уголке 2, который крепится болтами 3 к кронштейнам 4, установленными на стойках стойлового оборудования 5. Вакуумная труба 1 вместе с уголком 2 крепится к кронштейнам 4 скобами 6. Расположение полимерной вакуумной трубы на жестком прямолинейном уголке обеспечивает выполнение основных технических требований, предъявляемых к вакуумпроводам. Вакуумпровод работает следующим образом. При включении в работу вакуумного насоса происходит откачка воздуха через магистраль вакуумпровода (не показана) и линейный участок полимерной вакуумной трубы 1.Через отверстия из линейного участка вакуум по шлангам поступает в доильный аппарат, который и осуществляет процесс доения животного. Предлагаемая конструкция вакуумпровода при внутреннем диаметре вакуумной трубы 40 мм позволит снизить его металлоемкость на 60-70 , при этом отсутствует коррозия труб срок службы не менее 15 лет. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
