Устройство для тушения пожара в резервуаре

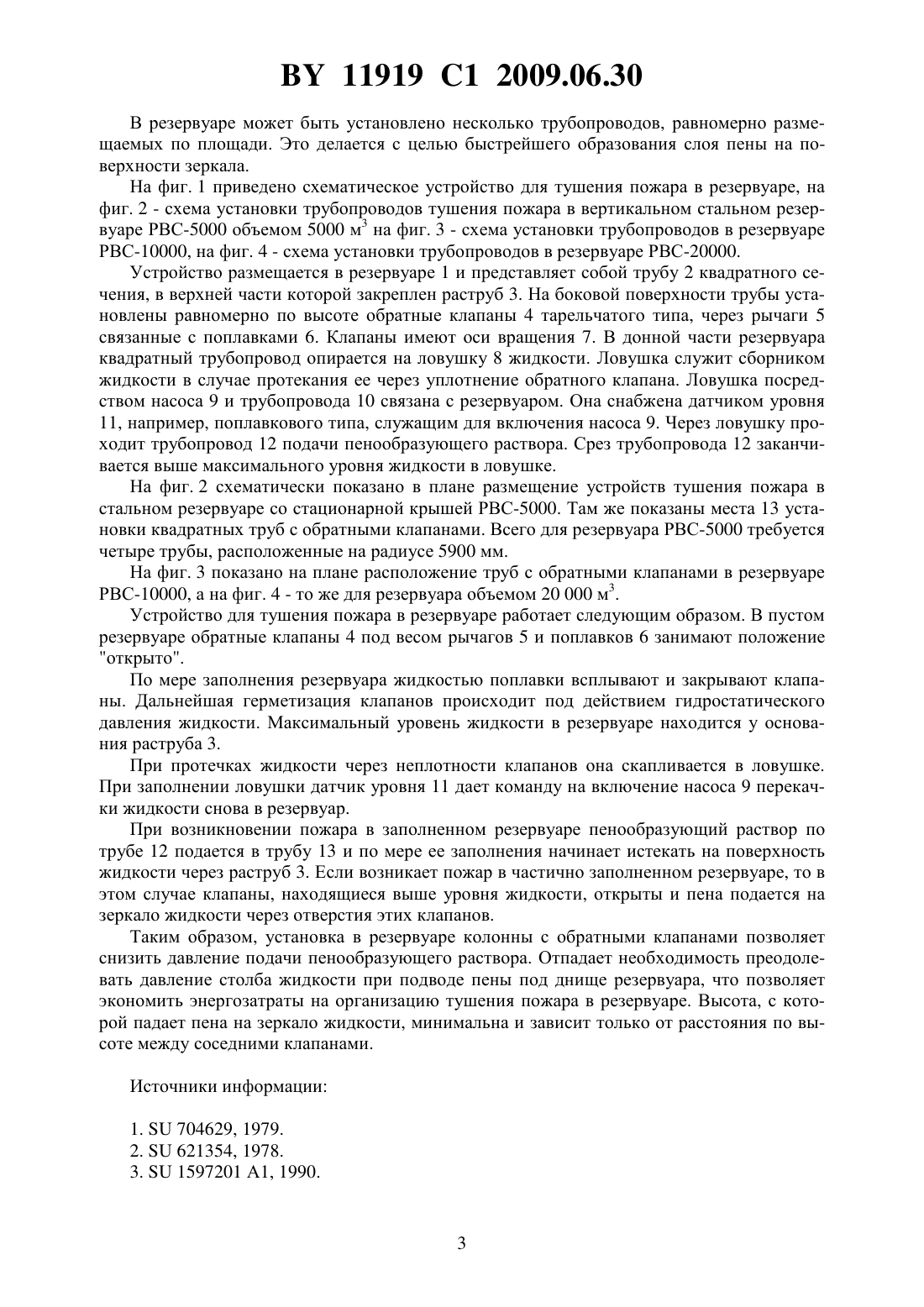

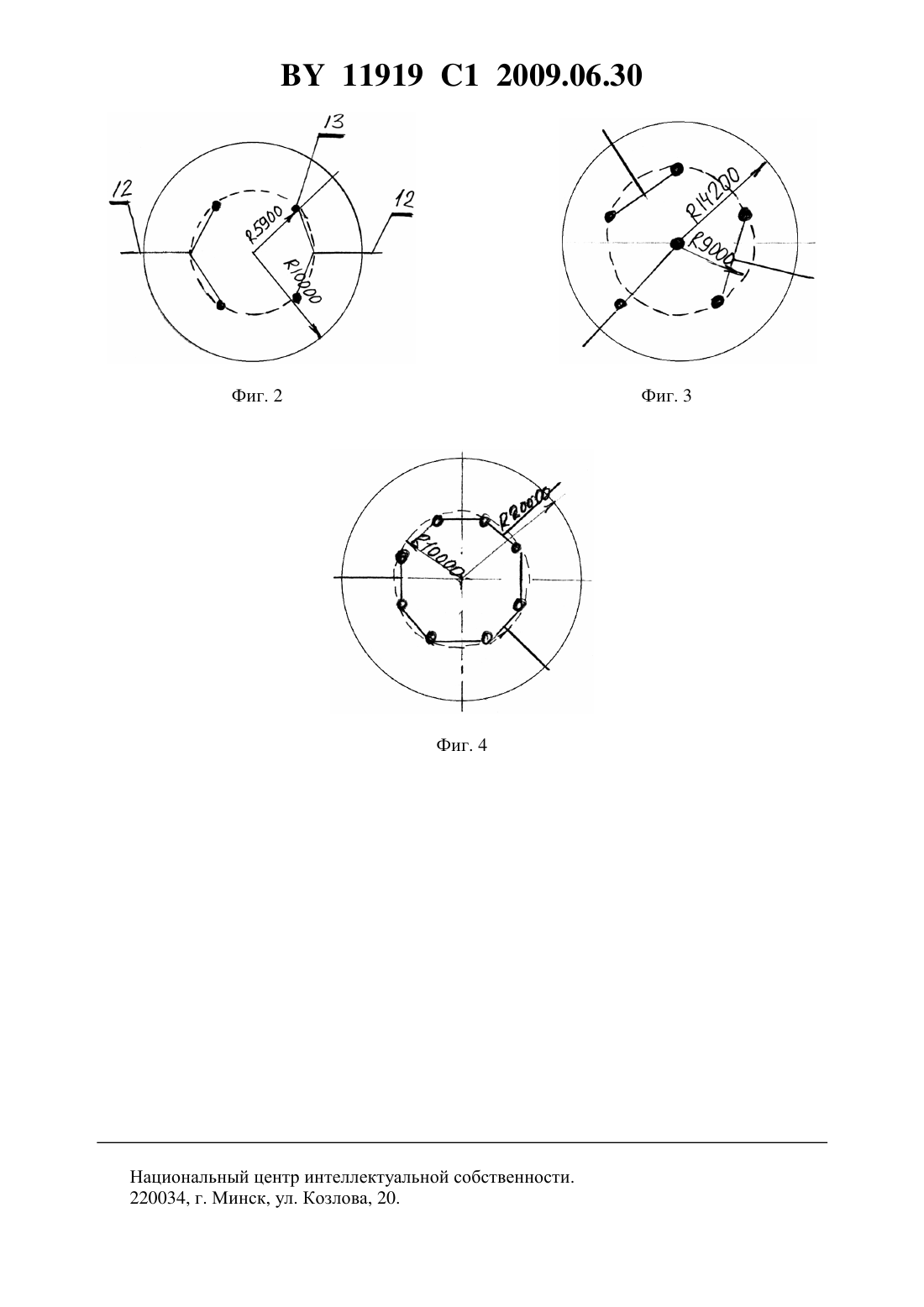

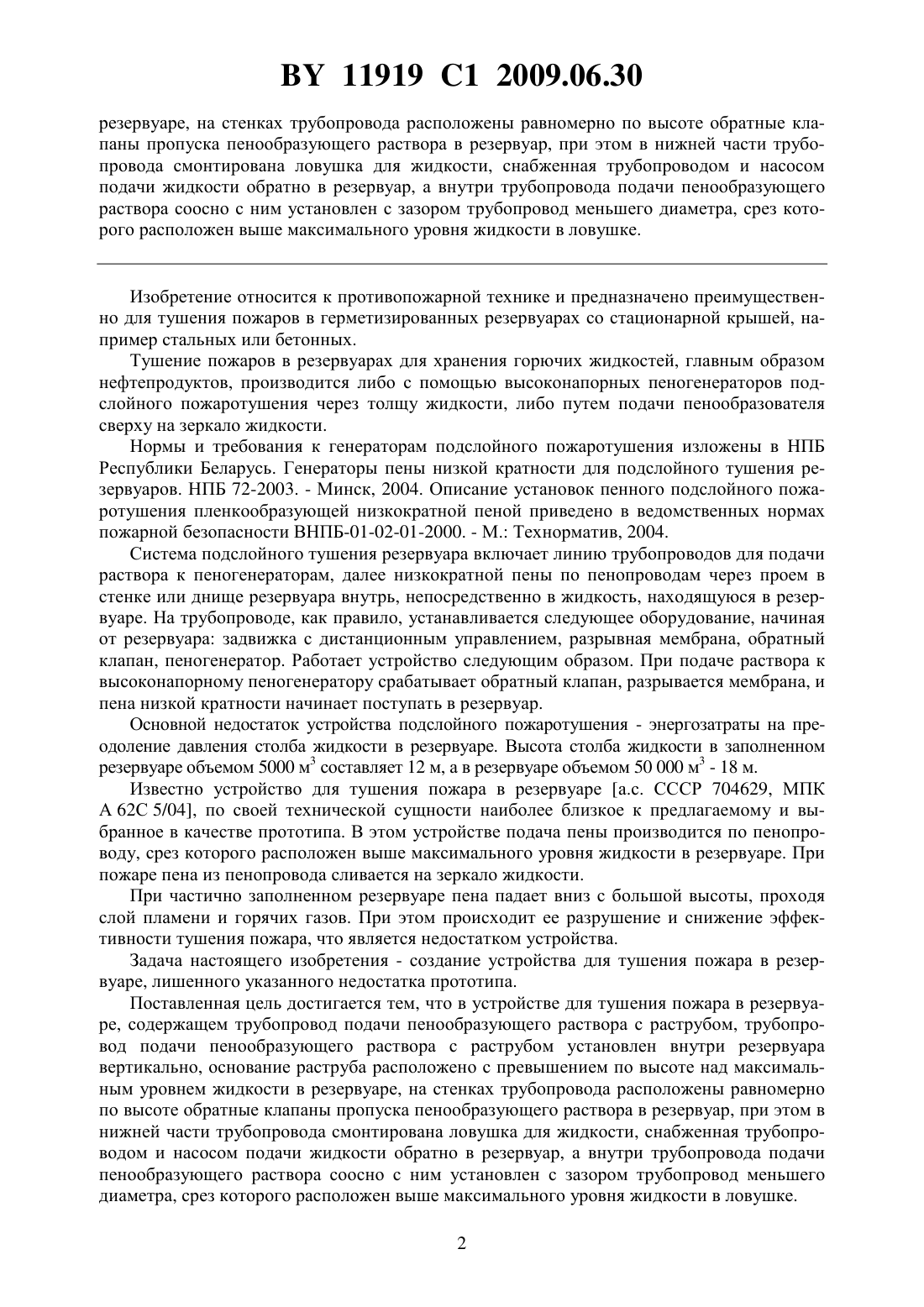

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРА В РЕЗЕРВУАРЕ(71) Заявитель Частное производственно-торговое унитарное предприятие Брандмейстер Республиканского государственно-общественного объединения Белорусское добровольное пожарное общество(72) Авторы Астапов Валерий Петрович Нацевский Сергей Анатольевич Жидович Анатолий Иосифович Сницаренко Анатолий Федорович(73) Патентообладатель Частное производственно-торговое унитарное предприятие Брандмейстер Республиканского государственно-общественного объединения Белорусское добровольное пожарное общество(57) Устройство для тушения пожара в резервуаре, содержащее трубопровод подачи пенообразующего растворараструбом, отличающееся тем, что трубопровод подачи пенообразующего растворараструбом установлен внутри резервуара вертикально, основание раструба расположено с превышением по высоте над максимальным уровнем жидкости в 11919 1 2009.06.30 резервуаре, на стенках трубопровода расположены равномерно по высоте обратные клапаны пропуска пенообразующего раствора в резервуар, при этом в нижней части трубопровода смонтирована ловушка для жидкости, снабженная трубопроводом и насосом подачи жидкости обратно в резервуар, а внутри трубопровода подачи пенообразующего раствора соосно с ним установлен с зазором трубопровод меньшего диаметра, срез которого расположен выше максимального уровня жидкости в ловушке. Изобретение относится к противопожарной технике и предназначено преимущественно для тушения пожаров в герметизированных резервуарах со стационарной крышей, например стальных или бетонных. Тушение пожаров в резервуарах для хранения горючих жидкостей, главным образом нефтепродуктов, производится либо с помощью высоконапорных пеногенераторов подслойного пожаротушения через толщу жидкости, либо путем подачи пенообразователя сверху на зеркало жидкости. Нормы и требования к генераторам подслойного пожаротушения изложены в НПБ Республики Беларусь. Генераторы пены низкой кратности для подслойного тушения резервуаров. НПБ 72-2003. - Минск, 2004. Описание установок пенного подслойного пожаротушения пленкообразующей низкократной пеной приведено в ведомственных нормах пожарной безопасности ВНПБ-01-02-01-2000. - М. Технорматив, 2004. Система подслойного тушения резервуара включает линию трубопроводов для подачи раствора к пеногенераторам, далее низкократной пены по пенопроводам через проем в стенке или днище резервуара внутрь, непосредственно в жидкость, находящуюся в резервуаре. На трубопроводе, как правило, устанавливается следующее оборудование, начиная от резервуара задвижка с дистанционным управлением, разрывная мембрана, обратный клапан, пеногенератор. Работает устройство следующим образом. При подаче раствора к высоконапорному пеногенератору срабатывает обратный клапан, разрывается мембрана, и пена низкой кратности начинает поступать в резервуар. Основной недостаток устройства подслойного пожаротушения - энергозатраты на преодоление давления столба жидкости в резервуаре. Высота столба жидкости в заполненном резервуаре объемом 5000 м 3 составляет 12 м, а в резервуаре объемом 50 000 м 3 - 18 м. Известно устройство для тушения пожара в резервуаре а.с. СССР 704629, МПК А 62 С 5/04, по своей технической сущности наиболее близкое к предлагаемому и выбранное в качестве прототипа. В этом устройстве подача пены производится по пенопроводу, срез которого расположен выше максимального уровня жидкости в резервуаре. При пожаре пена из пенопровода сливается на зеркало жидкости. При частично заполненном резервуаре пена падает вниз с большой высоты, проходя слой пламени и горячих газов. При этом происходит ее разрушение и снижение эффективности тушения пожара, что является недостатком устройства. Задача настоящего изобретения - создание устройства для тушения пожара в резервуаре, лишенного указанного недостатка прототипа. Поставленная цель достигается тем, что в устройстве для тушения пожара в резервуаре, содержащем трубопровод подачи пенообразующего раствора с раструбом, трубопровод подачи пенообразующего раствора с раструбом установлен внутри резервуара вертикально, основание раструба расположено с превышением по высоте над максимальным уровнем жидкости в резервуаре, на стенках трубопровода расположены равномерно по высоте обратные клапаны пропуска пенообразующего раствора в резервуар, при этом в нижней части трубопровода смонтирована ловушка для жидкости, снабженная трубопроводом и насосом подачи жидкости обратно в резервуар, а внутри трубопровода подачи пенообразующего раствора соосно с ним установлен с зазором трубопровод меньшего диаметра, срез которого расположен выше максимального уровня жидкости в ловушке. 2 11919 1 2009.06.30 В резервуаре может быть установлено несколько трубопроводов, равномерно размещаемых по площади. Это делается с целью быстрейшего образования слоя пены на поверхности зеркала. На фиг. 1 приведено схематическое устройство для тушения пожара в резервуаре, на фиг. 2 - схема установки трубопроводов тушения пожара в вертикальном стальном резервуаре РВС-5000 объемом 5000 м 3 на фиг. 3 - схема установки трубопроводов в резервуаре РВС-10000, на фиг. 4 - схема установки трубопроводов в резервуаре РВС-20000. Устройство размещается в резервуаре 1 и представляет собой трубу 2 квадратного сечения, в верхней части которой закреплен раструб 3. На боковой поверхности трубы установлены равномерно по высоте обратные клапаны 4 тарельчатого типа, через рычаги 5 связанные с поплавками 6. Клапаны имеют оси вращения 7. В донной части резервуара квадратный трубопровод опирается на ловушку 8 жидкости. Ловушка служит сборником жидкости в случае протекания ее через уплотнение обратного клапана. Ловушка посредством насоса 9 и трубопровода 10 связана с резервуаром. Она снабжена датчиком уровня 11, например, поплавкового типа, служащим для включения насоса 9. Через ловушку проходит трубопровод 12 подачи пенообразующего раствора. Срез трубопровода 12 заканчивается выше максимального уровня жидкости в ловушке. На фиг. 2 схематически показано в плане размещение устройств тушения пожара в стальном резервуаре со стационарной крышей РВС-5000. Там же показаны места 13 установки квадратных труб с обратными клапанами. Всего для резервуара РВС-5000 требуется четыре трубы, расположенные на радиусе 5900 мм. На фиг. 3 показано на плане расположение труб с обратными клапанами в резервуаре РВС-10000, а на фиг. 4 - то же для резервуара объемом 20 000 м 3. Устройство для тушения пожара в резервуаре работает следующим образом. В пустом резервуаре обратные клапаны 4 под весом рычагов 5 и поплавков 6 занимают положение открыто. По мере заполнения резервуара жидкостью поплавки всплывают и закрывают клапаны. Дальнейшая герметизация клапанов происходит под действием гидростатического давления жидкости. Максимальный уровень жидкости в резервуаре находится у основания раструба 3. При протечках жидкости через неплотности клапанов она скапливается в ловушке. При заполнении ловушки датчик уровня 11 дает команду на включение насоса 9 перекачки жидкости снова в резервуар. При возникновении пожара в заполненном резервуаре пенообразующий раствор по трубе 12 подается в трубу 13 и по мере ее заполнения начинает истекать на поверхность жидкости через раструб 3. Если возникает пожар в частично заполненном резервуаре, то в этом случае клапаны, находящиеся выше уровня жидкости, открыты и пена подается на зеркало жидкости через отверстия этих клапанов. Таким образом, установка в резервуаре колонны с обратными клапанами позволяет снизить давление подачи пенообразующего раствора. Отпадает необходимость преодолевать давление столба жидкости при подводе пены под днище резервуара, что позволяет экономить энергозатраты на организацию тушения пожара в резервуаре. Высота, с которой падает пена на зеркало жидкости, минимальна и зависит только от расстояния по высоте между соседними клапанами. Источники информации 1.704629, 1979. 2.621354, 1978. 3.1597201 А 1, 1990. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
