Жатка зерноуборочного комбайна

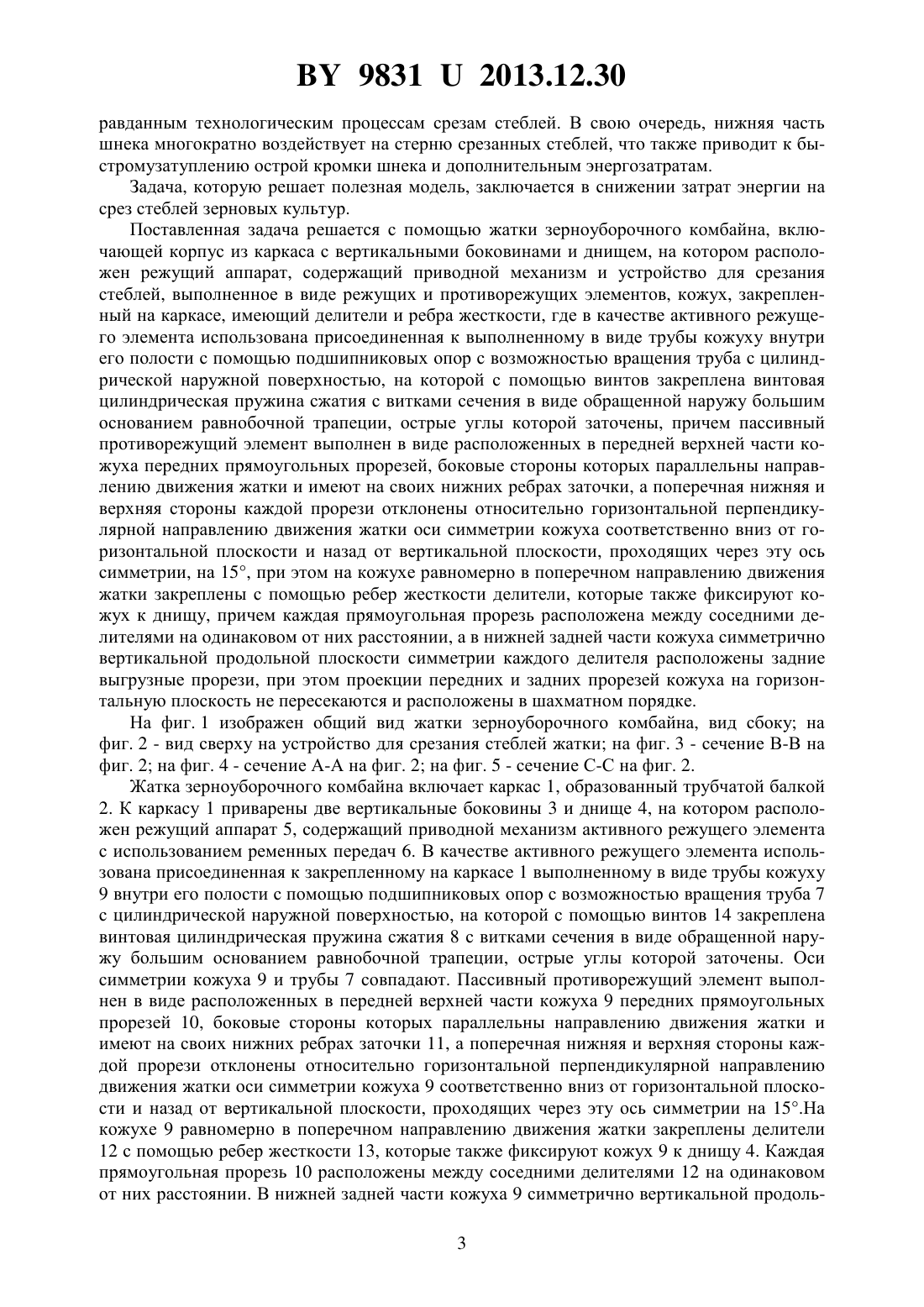

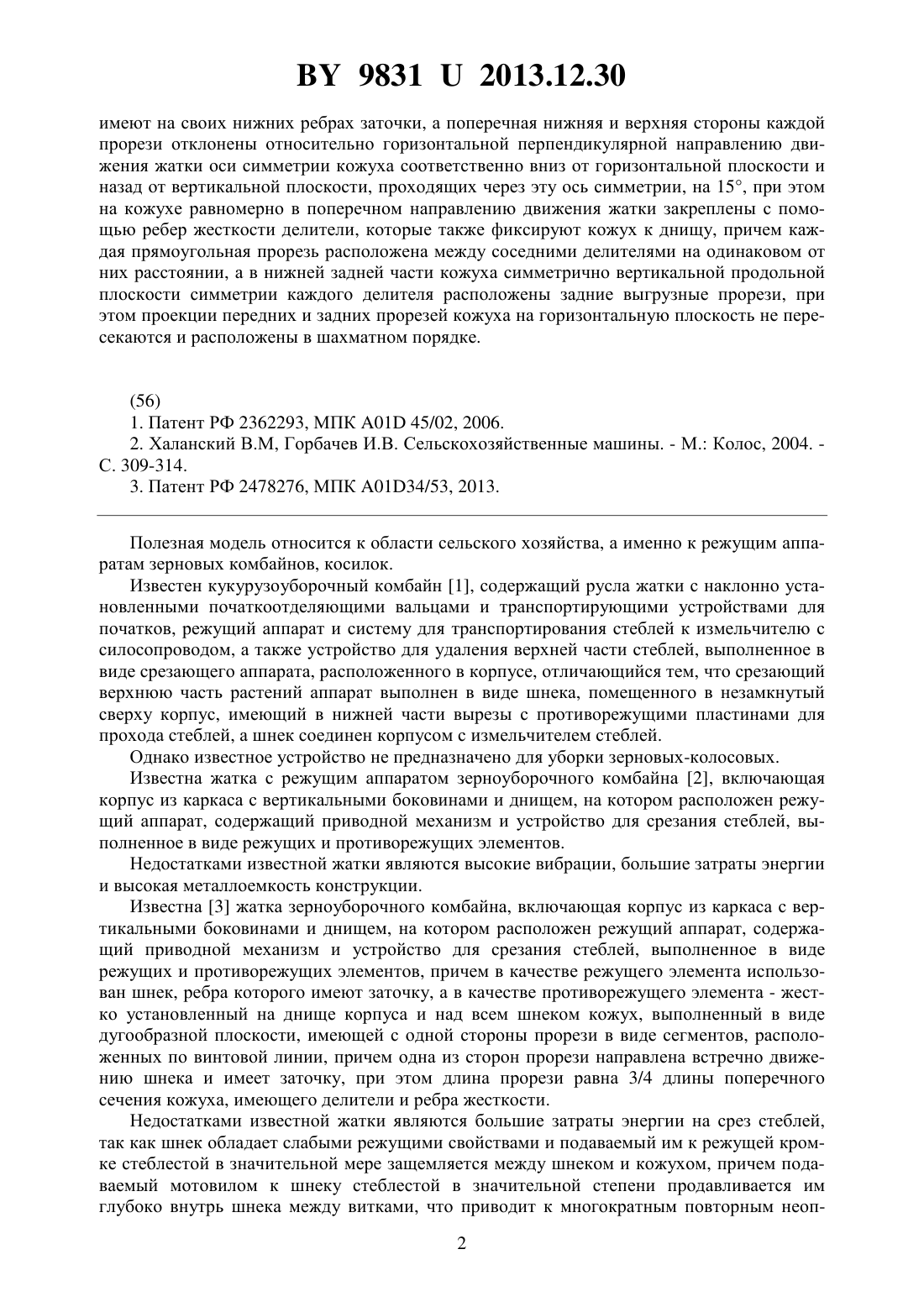

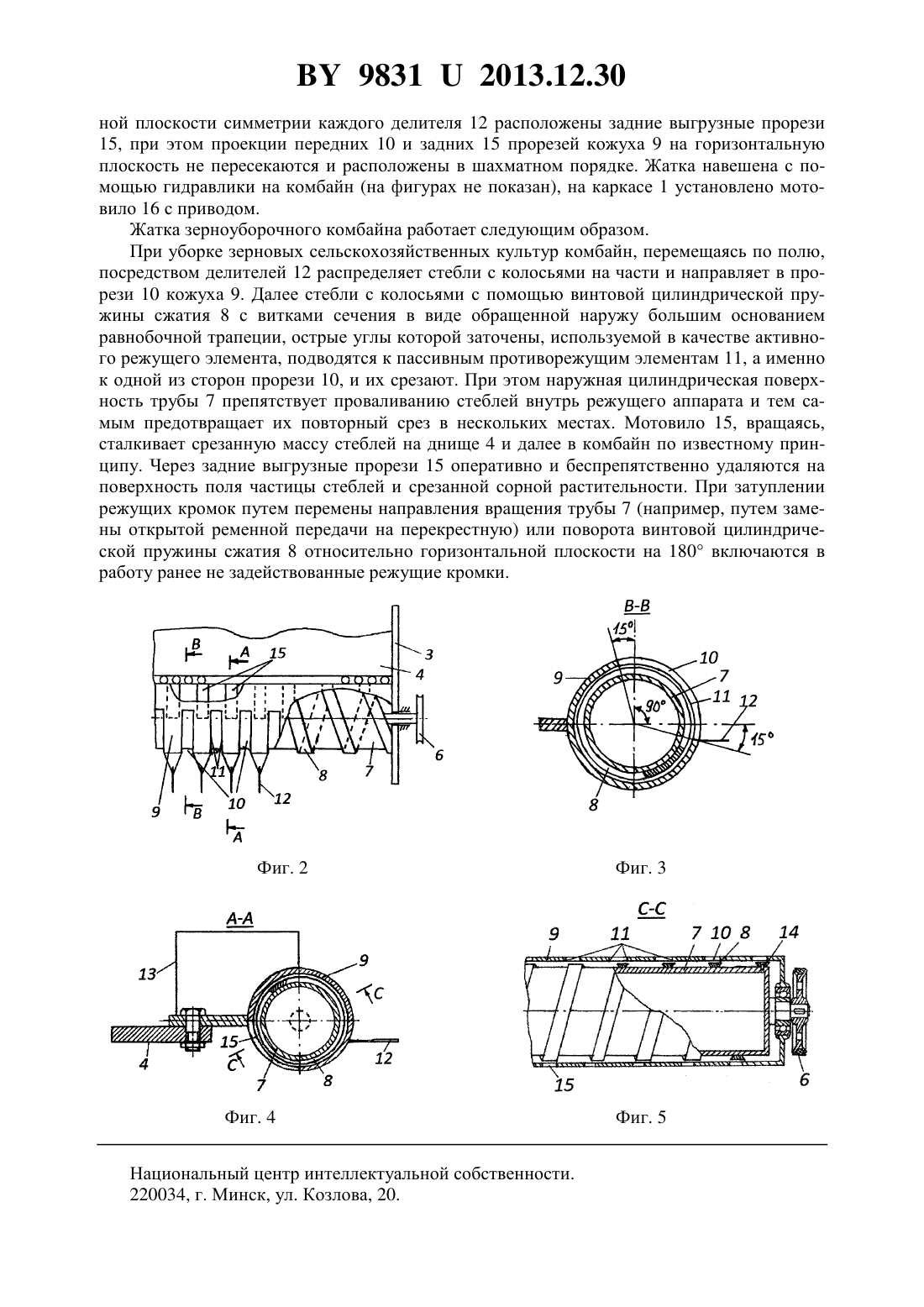

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичНукешев Саяхат ОразовичЕсхожин Джадыгер ЗарлыковичТойгамбаев Серик Кокибаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Жатка зерноуборочного комбайна, включающая корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов, кожух, закрепленный на каркасе, имеющий делители и ребра жесткости, отличающаяся тем, что в качестве активного режущего элемента использована присоединенная к выполненному в виде трубы кожуху внутри его полости с помощью подшипниковых опор с возможностью вращения труба с цилиндрической наружной поверхностью, на которой с помощью винтов закреплена винтовая цилиндрическая пружина сжатия с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены, причем пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха передних прямоугольных прорезей, боковые стороны которых параллельны направлению движения жатки и 98312013.12.30 имеют на своих нижних ребрах заточки, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии, на 15, при этом на кожухе равномерно в поперечном направлению движения жатки закреплены с помощью ребер жесткости делители, которые также фиксируют кожух к днищу, причем каждая прямоугольная прорезь расположена между соседними делителями на одинаковом от них расстоянии, а в нижней задней части кожуха симметрично вертикальной продольной плоскости симметрии каждого делителя расположены задние выгрузные прорези, при этом проекции передних и задних прорезей кожуха на горизонтальную плоскость не пересекаются и расположены в шахматном порядке.(56) 1. Патент РФ 2362293, МПК 01 45/02, 2006. 2. Халанский В.М, Горбачев И.В. Сельскохозяйственные машины. - М. Колос, 2004. С. 309-314. 3. Патент РФ 2478276, МПК 0134/53, 2013. Полезная модель относится к области сельского хозяйства, а именно к режущим аппаратам зерновых комбайнов, косилок. Известен кукурузоуборочный комбайн 1, содержащий русла жатки с наклонно установленными початкоотделяющими вальцами и транспортирующими устройствами для початков, режущий аппарат и систему для транспортирования стеблей к измельчителю с силосопроводом, а также устройство для удаления верхней части стеблей, выполненное в виде срезающего аппарата, расположенного в корпусе, отличающийся тем, что срезающий верхнюю часть растений аппарат выполнен в виде шнека, помещенного в незамкнутый сверху корпус, имеющий в нижней части вырезы с противорежущими пластинами для прохода стеблей, а шнек соединен корпусом с измельчителем стеблей. Однако известное устройство не предназначено для уборки зерновых-колосовых. Известна жатка с режущим аппаратом зерноуборочного комбайна 2, включающая корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов. Недостатками известной жатки являются высокие вибрации, большие затраты энергии и высокая металлоемкость конструкции. Известна 3 жатка зерноуборочного комбайна, включающая корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов, причем в качестве режущего элемента использован шнек, ребра которого имеют заточку, а в качестве противорежущего элемента - жестко установленный на днище корпуса и над всем шнеком кожух, выполненный в виде дугообразной плоскости, имеющей с одной стороны прорези в виде сегментов, расположенных по винтовой линии, причем одна из сторон прорези направлена встречно движению шнека и имеет заточку, при этом длина прорези равна 3/4 длины поперечного сечения кожуха, имеющего делители и ребра жесткости. Недостатками известной жатки являются большие затраты энергии на срез стеблей,так как шнек обладает слабыми режущими свойствами и подаваемый им к режущей кромке стеблестой в значительной мере защемляется между шнеком и кожухом, причем подаваемый мотовилом к шнеку стеблестой в значительной степени продавливается им глубоко внутрь шнека между витками, что приводит к многократным повторным неоп 2 98312013.12.30 равданным технологическим процессам срезам стеблей. В свою очередь, нижняя часть шнека многократно воздействует на стерню срезанных стеблей, что также приводит к быстромузатуплению острой кромки шнека и дополнительным энергозатратам. Задача, которую решает полезная модель, заключается в снижении затрат энергии на срез стеблей зерновых культур. Поставленная задача решается с помощью жатки зерноуборочного комбайна, включающей корпус из каркаса с вертикальными боковинами и днищем, на котором расположен режущий аппарат, содержащий приводной механизм и устройство для срезания стеблей, выполненное в виде режущих и противорежущих элементов, кожух, закрепленный на каркасе, имеющий делители и ребра жесткости, где в качестве активного режущего элемента использована присоединенная к выполненному в виде трубы кожуху внутри его полости с помощью подшипниковых опор с возможностью вращения труба с цилиндрической наружной поверхностью, на которой с помощью винтов закреплена винтовая цилиндрическая пружина сжатия с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены, причем пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха передних прямоугольных прорезей, боковые стороны которых параллельны направлению движения жатки и имеют на своих нижних ребрах заточки, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии, на 15, при этом на кожухе равномерно в поперечном направлению движения жатки закреплены с помощью ребер жесткости делители, которые также фиксируют кожух к днищу, причем каждая прямоугольная прорезь расположена между соседними делителями на одинаковом от них расстоянии, а в нижней задней части кожуха симметрично вертикальной продольной плоскости симметрии каждого делителя расположены задние выгрузные прорези, при этом проекции передних и задних прорезей кожуха на горизонтальную плоскость не пересекаются и расположены в шахматном порядке. На фиг. 1 изображен общий вид жатки зерноуборочного комбайна, вид сбоку на фиг. 2 - вид сверху на устройство для срезания стеблей жатки на фиг. 3 - сечение В-В на фиг. 2 на фиг. 4 - сечение А-А на фиг. 2 на фиг. 5 - сечение С-С на фиг. 2. Жатка зерноуборочного комбайна включает каркас 1, образованный трубчатой балкой 2. К каркасу 1 приварены две вертикальные боковины 3 и днище 4, на котором расположен режущий аппарат 5, содержащий приводной механизм активного режущего элемента с использованием ременных передач 6. В качестве активного режущего элемента использована присоединенная к закрепленному на каркасе 1 выполненному в виде трубы кожуху 9 внутри его полости с помощью подшипниковых опор с возможностью вращения труба 7 с цилиндрической наружной поверхностью, на которой с помощью винтов 14 закреплена винтовая цилиндрическая пружина сжатия 8 с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены. Оси симметрии кожуха 9 и трубы 7 совпадают. Пассивный противорежущий элемент выполнен в виде расположенных в передней верхней части кожуха 9 передних прямоугольных прорезей 10, боковые стороны которых параллельны направлению движения жатки и имеют на своих нижних ребрах заточки 11, а поперечная нижняя и верхняя стороны каждой прорези отклонены относительно горизонтальной перпендикулярной направлению движения жатки оси симметрии кожуха 9 соответственно вниз от горизонтальной плоскости и назад от вертикальной плоскости, проходящих через эту ось симметрии на 15.На кожухе 9 равномерно в поперечном направлению движения жатки закреплены делители 12 с помощью ребер жесткости 13, которые также фиксируют кожух 9 к днищу 4. Каждая прямоугольная прорезь 10 расположены между соседними делителями 12 на одинаковом от них расстоянии. В нижней задней части кожуха 9 симметрично вертикальной продоль 3 98312013.12.30 ной плоскости симметрии каждого делителя 12 расположены задние выгрузные прорези 15, при этом проекции передних 10 и задних 15 прорезей кожуха 9 на горизонтальную плоскость не пересекаются и расположены в шахматном порядке. Жатка навешена с помощью гидравлики на комбайн (на фигурах не показан), на каркасе 1 установлено мотовило 16 с приводом. Жатка зерноуборочного комбайна работает следующим образом. При уборке зерновых сельскохозяйственных культур комбайн, перемещаясь по полю,посредством делителей 12 распределяет стебли с колосьями на части и направляет в прорези 10 кожуха 9. Далее стебли с колосьями с помощью винтовой цилиндрической пружины сжатия 8 с витками сечения в виде обращенной наружу большим основанием равнобочной трапеции, острые углы которой заточены, используемой в качестве активного режущего элемента, подводятся к пассивным противорежущим элементам 11, а именно к одной из сторон прорези 10, и их срезают. При этом наружная цилиндрическая поверхность трубы 7 препятствует проваливанию стеблей внутрь режущего аппарата и тем самым предотвращает их повторный срез в нескольких местах. Мотовило 15, вращаясь,сталкивает срезанную массу стеблей на днище 4 и далее в комбайн по известному принципу. Через задние выгрузные прорези 15 оперативно и беспрепятственно удаляются на поверхность поля частицы стеблей и срезанной сорной растительности. При затуплении режущих кромок путем перемены направления вращения трубы 7 (например, путем замены открытой ременной передачи на перекрестную) или поворота винтовой цилиндрической пружины сжатия 8 относительно горизонтальной плоскости на 180 включаются в работу ранее не задействованные режущие кромки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
