Механизм трансформации

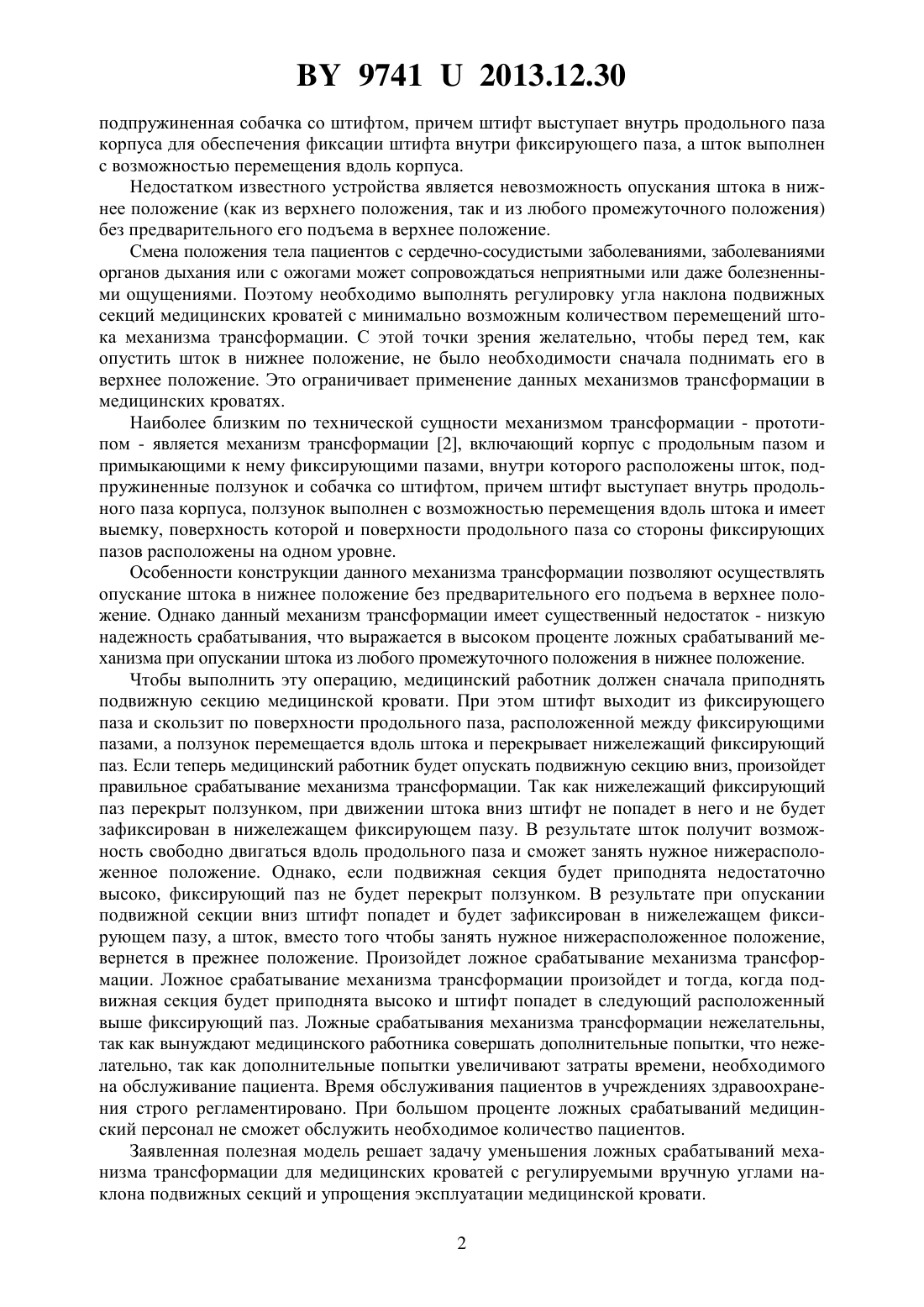

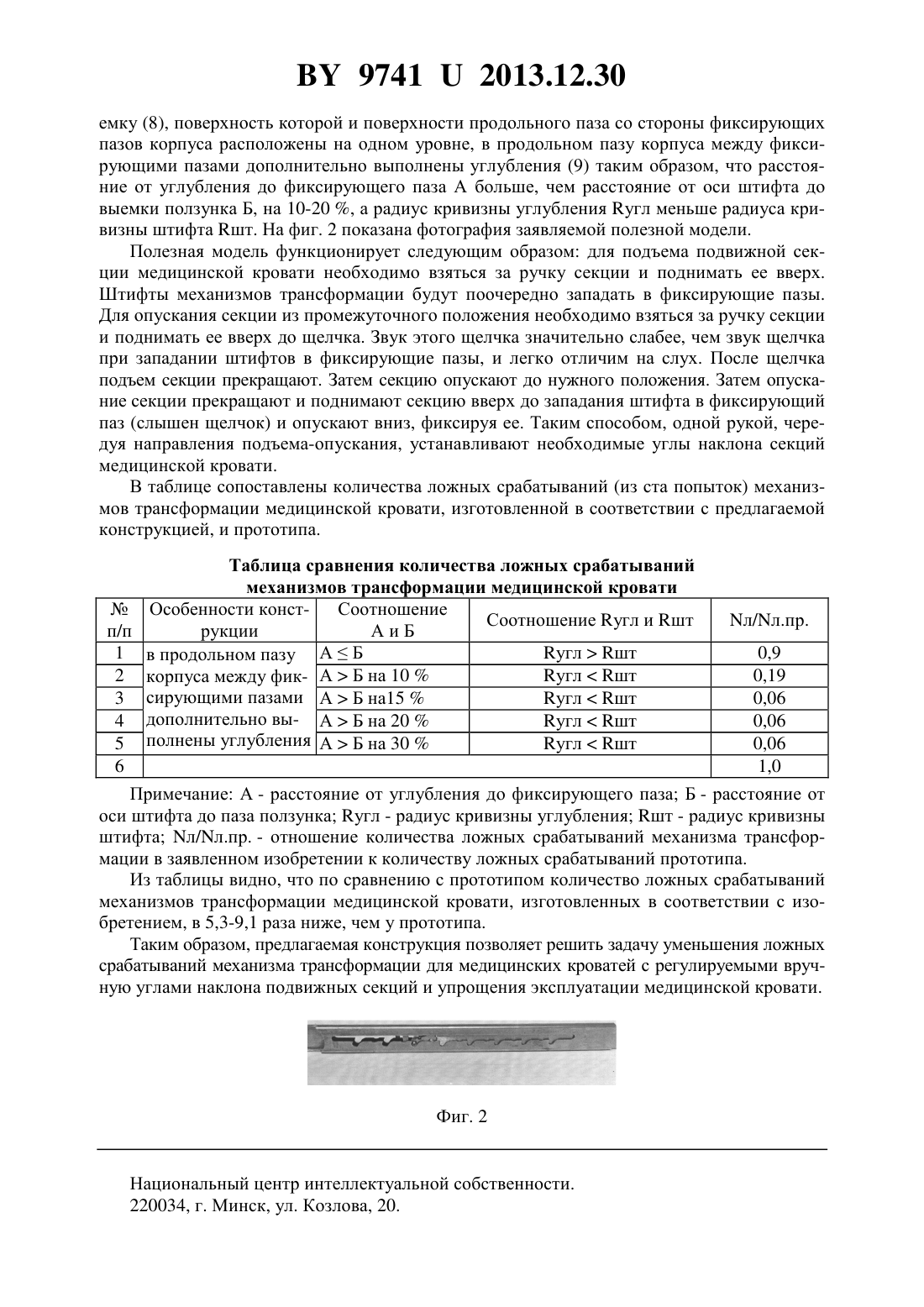

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество ИНТЕГРАЛ(72) Авторы Турцевич Аркадий Степанович Солодуха Виталий Александрович Кашковский Виктор Михайлович Сарычев Олег Эрнстович Шестак Вадим Георгиевич(73) Патентообладатель Открытое акционерное общество ИНТЕГРАЛ(57) Механизм трансформации, включающий корпус с продольным пазом и примыкающими к нему фиксирующими пазами, внутри которого расположены шток, подпружиненные ползунок и собачка со штифтом, причем штифт выступает внутрь продольного паза корпуса,ползунок выполнен с возможностью перемещения вдоль штока и имеет выемку, поверхность которой и поверхности продольного паза со стороны фиксирующих пазов расположены на одном уровне, отличающийся тем, что в продольном пазу корпуса между фиксирующими пазами дополнительно выполнены углубления, причем расстояние от углубления до фиксирующего паза А больше, чем расстояние от оси штифта до выемки ползунка Б, на 10-20 , а радиус кривизны углубления угл меньше радиуса кривизны штифта шт. Фиг. 1 Полезная модель относится к области медицинской техники, в частности к медицинским кроватям, а, более конкретно к механизмам трансформации углов наклона подвижных секций медицинских кроватей относительно их каркаса. Известен механизм трансформации 1, содержащий корпус с продольным пазом и примыкающими к нему фиксирующими пазами, внутри которого расположены шток и 97412013.12.30 подпружиненная собачка со штифтом, причем штифт выступает внутрь продольного паза корпуса для обеспечения фиксации штифта внутри фиксирующего паза, а шток выполнен с возможностью перемещения вдоль корпуса. Недостатком известного устройства является невозможность опускания штока в нижнее положение (как из верхнего положения, так и из любого промежуточного положения) без предварительного его подъема в верхнее положение. Смена положения тела пациентов с сердечно-сосудистыми заболеваниями, заболеваниями органов дыхания или с ожогами может сопровождаться неприятными или даже болезненными ощущениями. Поэтому необходимо выполнять регулировку угла наклона подвижных секций медицинских кроватей с минимально возможным количеством перемещений штока механизма трансформации. С этой точки зрения желательно, чтобы перед тем, как опустить шток в нижнее положение, не было необходимости сначала поднимать его в верхнее положение. Это ограничивает применение данных механизмов трансформации в медицинских кроватях. Наиболее близким по технической сущности механизмом трансформации - прототипом - является механизм трансформации 2, включающий корпус с продольным пазом и примыкающими к нему фиксирующими пазами, внутри которого расположены шток, подпружиненные ползунок и собачка со штифтом, причем штифт выступает внутрь продольного паза корпуса, ползунок выполнен с возможностью перемещения вдоль штока и имеет выемку, поверхность которой и поверхности продольного паза со стороны фиксирующих пазов расположены на одном уровне. Особенности конструкции данного механизма трансформации позволяют осуществлять опускание штока в нижнее положение без предварительного его подъема в верхнее положение. Однако данный механизм трансформации имеет существенный недостаток - низкую надежность срабатывания, что выражается в высоком проценте ложных срабатываний механизма при опускании штока из любого промежуточного положения в нижнее положение. Чтобы выполнить эту операцию, медицинский работник должен сначала приподнять подвижную секцию медицинской кровати. При этом штифт выходит из фиксирующего паза и скользит по поверхности продольного паза, расположенной между фиксирующими пазами, а ползунок перемещается вдоль штока и перекрывает нижележащий фиксирующий паз. Если теперь медицинский работник будет опускать подвижную секцию вниз, произойдет правильное срабатывание механизма трансформации. Так как нижележащий фиксирующий паз перекрыт ползунком, при движении штока вниз штифт не попадет в него и не будет зафиксирован в нижележащем фиксирующем пазу. В результате шток получит возможность свободно двигаться вдоль продольного паза и сможет занять нужное нижерасположенное положение. Однако, если подвижная секция будет приподнята недостаточно высоко, фиксирующий паз не будет перекрыт ползунком. В результате при опускании подвижной секции вниз штифт попадет и будет зафиксирован в нижележащем фиксирующем пазу, а шток, вместо того чтобы занять нужное нижерасположенное положение,вернется в прежнее положение. Произойдет ложное срабатывание механизма трансформации. Ложное срабатывание механизма трансформации произойдет и тогда, когда подвижная секция будет приподнята высоко и штифт попадет в следующий расположенный выше фиксирующий паз. Ложные срабатывания механизма трансформации нежелательны,так как вынуждают медицинского работника совершать дополнительные попытки, что нежелательно, так как дополнительные попытки увеличивают затраты времени, необходимого на обслуживание пациента. Время обслуживания пациентов в учреждениях здравоохранения строго регламентировано. При большом проценте ложных срабатываний медицинский персонал не сможет обслужить необходимое количество пациентов. Заявленная полезная модель решает задачу уменьшения ложных срабатываний механизма трансформации для медицинских кроватей с регулируемыми вручную углами наклона подвижных секций и упрощения эксплуатации медицинской кровати. 2 97412013.12.30 Поставленная задача решается тем, что в механизме трансформации, включающем корпус с продольным пазом и примыкающими к нему фиксирующими пазами, внутри которого расположены шток, подпружиненные ползунок и собачка со штифтом, причем штифт выступает внутрь продольного паза корпуса, ползунок выполнен с возможностью перемещения вдоль штока и имеет выемку, поверхность которой и поверхности продольного паза со стороны фиксирующих пазов расположены на одном уровне в продольном пазу корпуса между фиксирующими пазами дополнительно выполнены углубления, причем расстояние от углубления до фиксирующего паза А больше, чем расстояние от оси штифта до выемки ползунка Б, на 10-20 , а радиус кривизны углубления угл меньше радиуса кривизны штифта шт. Сопоставительный анализ предлагаемой полезной модели с прототипом показал, что заявляемый механизм трансформации отличается от известного тем, что в продольном пазу корпуса между фиксирующими пазами дополнительно выполнены углубления, причем расстояние от углубления до фиксирующего паза А больше, чем расстояние от оси штифта до выемки ползунка Б, на 10-20 , а радиус кривизны углубления угл меньше радиуса кривизны штифта шт. Поставленная задача решается следующим образом. Когда при опускании подвижной секции медицинской кровати из любого промежуточного положения в нужное нижерасположенное положение медицинский работник сначала приподнимает секцию, штифт выходит из фиксирующего паза, скользит по поверхности продольного паза, расположенной между фиксирующими пазами, и попадает в углубление. При этом слышен щелчок, который сигнализирует о том, что секция приподнята достаточно высоко, чтобы фиксирующий паз был перекрыт ползунком, т.е. было гарантировано правильное срабатывание механизма трансформации, когда подвижная секция будет опускаться в нижнее положение. При расстоянии от углубления до фиксирующего паза А меньше, чем расстояние от оси штифта до выемки ползунка Б 1, при опускании секции опоры спины, штифт опустится по фиксирующему пазу и не попадет в выемку ползунка. Положение штифта и ползунка изображено на фиг. 2 тонкими линиями. При этом поведение штифта непредсказуемо и имеет вероятностный характер. Штифт может опуститься по фиксирующему пазу дальше, сдвинув собой ползунок, т.е. зафиксироваться в том же положении, что является ложным срабатыванием механизма трансформации попасть в выемку ползунка, что является нормальным срабатыванием механизма трансформации заклинить механизм трансформации, что является катастрофическим отказом. При расстоянии от углубления до фиксирующего паза А больше, чем расстояние от оси штифта до выемки ползунка Б, менее чем на 10 , при опускании секции опоры спины, штифт еще имеет возможность опуститься по фиксирующему пазу и не попасть в выемку ползунка. При расстоянии от углубления до фиксирующего паза А больше, чем расстояние от оси штифта до выемки ползунка Б, более чем на 20 дальнейшего уменьшения количества ложных срабатываний механизма трансформации не наблюдается. При радиусе кривизны углубления угл больше радиуса кривизны штифта шт штифт плавно опустится по радиусу углубления, чем будет ослаблен звук щелчка, что может привести к ложному срабатыванию механизма трансформации из-за того, что слабый звук щелчка будет не услышан и штифт попадет в следующий вышерасположенный фиксирующий паз. Конструкция полезной модели поясняется на фиг. 1, где изображен механизм трансформации, включающий корпус (1) с продольным пазом (2) и примыкающими к нему фиксирующими пазами (3), внутри которого расположены шток (4), подпружиненные ползунок (5) и собачка (6) со штифтом (7), причем штифт выступает внутрь продольного паза корпуса, ползунок выполнен с возможностью перемещения вдоль штока и имеет вы 3 97412013.12.30 емку (8), поверхность которой и поверхности продольного паза со стороны фиксирующих пазов корпуса расположены на одном уровне, в продольном пазу корпуса между фиксирующими пазами дополнительно выполнены углубления (9) таким образом, что расстояние от углубления до фиксирующего паза А больше, чем расстояние от оси штифта до выемки ползунка Б, на 10-20 , а радиус кривизны углубления угл меньше радиуса кривизны штифта шт. На фиг. 2 показана фотография заявляемой полезной модели. Полезная модель функционирует следующим образом для подъема подвижной секции медицинской кровати необходимо взяться за ручку секции и поднимать ее вверх. Штифты механизмов трансформации будут поочередно западать в фиксирующие пазы. Для опускания секции из промежуточного положения необходимо взяться за ручку секции и поднимать ее вверх до щелчка. Звук этого щелчка значительно слабее, чем звук щелчка при западании штифтов в фиксирующие пазы, и легко отличим на слух. После щелчка подъем секции прекращают. Затем секцию опускают до нужного положения. Затем опускание секции прекращают и поднимают секцию вверх до западания штифта в фиксирующий паз (слышен щелчок) и опускают вниз, фиксируя ее. Таким способом, одной рукой, чередуя направления подъема-опускания, устанавливают необходимые углы наклона секций медицинской кровати. В таблице сопоставлены количества ложных срабатываний (из ста попыток) механизмов трансформации медицинской кровати, изготовленной в соответствии с предлагаемой конструкцией, и прототипа. Таблица сравнения количества ложных срабатываний механизмов трансформации медицинской кроватиОсобенности констСоотношение Соотношение угл и шт л/л.пр. п/п рукции АиБ 1 в продольном пазу АБ углшт 0,9 2 корпуса между фик- АБ на 10 углшт 0,19 3 сирующими пазами АБ на 15 углшт 0,06 дополнительно вы- АБ на 204 углшт 0,06 5 полнены углубления АБ на 30 углшт 0,06 6 1,0 Примечание А - расстояние от углубления до фиксирующего паза Б - расстояние от оси штифта до паза ползунка угл - радиус кривизны углубления шт - радиус кривизны штифта л/л.пр. - отношение количества ложных срабатываний механизма трансформации в заявленном изобретении к количеству ложных срабатываний прототипа. Из таблицы видно, что по сравнению с прототипом количество ложных срабатываний механизмов трансформации медицинской кровати, изготовленных в соответствии с изобретением, в 5,3-9,1 раза ниже, чем у прототипа. Таким образом, предлагаемая конструкция позволяет решить задачу уменьшения ложных срабатываний механизма трансформации для медицинских кроватей с регулируемыми вручную углами наклона подвижных секций и упрощения эксплуатации медицинской кровати. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
