Почвообрабатывающее орудие с регулируемым отбойным щитом дисковой батареи

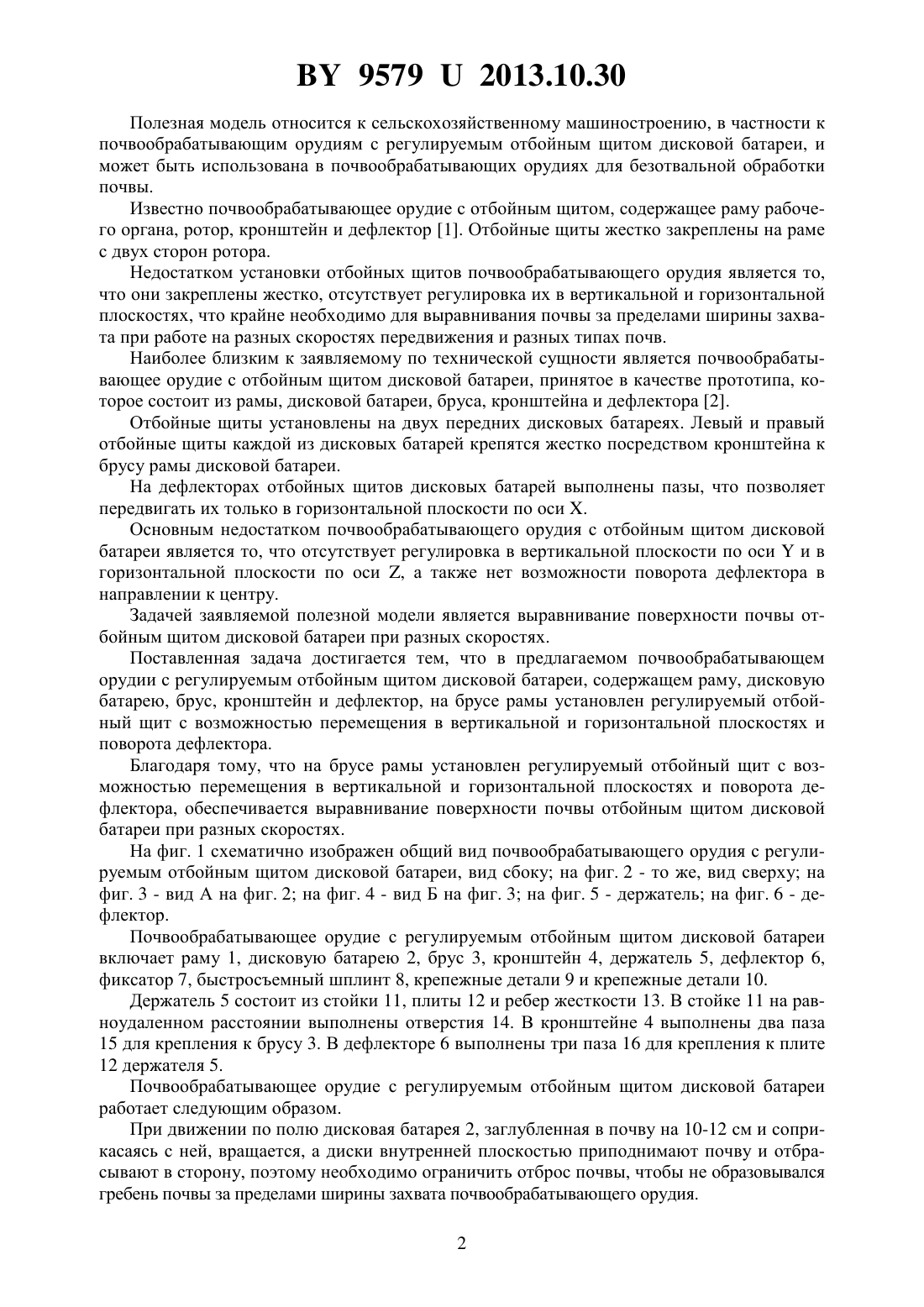

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПОЧВООБРАБАТЫВАЮЩЕЕ ОРУДИЕ С РЕГУЛИРУЕМЫМ ОТБОЙНЫМ ЩИТОМ ДИСКОВОЙ БАТАРЕИ(71) Заявитель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(72) Авторы Федорович Иван Иванович Лепешкин Николай Данилович Мстиславская Наталия Станиславовна Чернуха Алексей Васильевич(73) Патентообладатель Республиканское унитарное предприятие Научно-практический центр Национальной академии наук Беларуси по механизации сельского хозяйства(57) Почвообрабатывающее орудие с регулируемым отбойным щитом дисковой батареи,содержащее раму, дисковую батарею, брус, кронштейн и дефлектор, отличающееся тем,что на брусе рамы установлен регулируемый отбойный щит с возможностью перемещения в вертикальной и горизонтальной плоскостях и поворота дефлектора. 95792013.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к почвообрабатывающим орудиям с регулируемым отбойным щитом дисковой батареи, и может быть использована в почвообрабатывающих орудиях для безотвальной обработки почвы. Известно почвообрабатывающее орудие с отбойным щитом, содержащее раму рабочего органа, ротор, кронштейн и дефлектор 1. Отбойные щиты жестко закреплены на раме с двух сторон ротора. Недостатком установки отбойных щитов почвообрабатывающего орудия является то,что они закреплены жестко, отсутствует регулировка их в вертикальной и горизонтальной плоскостях, что крайне необходимо для выравнивания почвы за пределами ширины захвата при работе на разных скоростях передвижения и разных типах почв. Наиболее близким к заявляемому по технической сущности является почвообрабатывающее орудие с отбойным щитом дисковой батареи, принятое в качестве прототипа, которое состоит из рамы, дисковой батареи, бруса, кронштейна и дефлектора 2. Отбойные щиты установлены на двух передних дисковых батареях. Левый и правый отбойные щиты каждой из дисковых батарей крепятся жестко посредством кронштейна к брусу рамы дисковой батареи. На дефлекторах отбойных щитов дисковых батарей выполнены пазы, что позволяет передвигать их только в горизонтальной плоскости по оси . Основным недостатком почвообрабатывающего орудия с отбойным щитом дисковой батареи является то, что отсутствует регулировка в вертикальной плоскости по осии в горизонтальной плоскости по оси , а также нет возможности поворота дефлектора в направлении к центру. Задачей заявляемой полезной модели является выравнивание поверхности почвы отбойным щитом дисковой батареи при разных скоростях. Поставленная задача достигается тем, что в предлагаемом почвообрабатывающем орудии с регулируемым отбойным щитом дисковой батареи, содержащем раму, дисковую батарею, брус, кронштейн и дефлектор, на брусе рамы установлен регулируемый отбойный щит с возможностью перемещения в вертикальной и горизонтальной плоскостях и поворота дефлектора. Благодаря тому, что на брусе рамы установлен регулируемый отбойный щит с возможностью перемещения в вертикальной и горизонтальной плоскостях и поворота дефлектора, обеспечивается выравнивание поверхности почвы отбойным щитом дисковой батареи при разных скоростях. На фиг. 1 схематично изображен общий вид почвообрабатывающего орудия с регулируемым отбойным щитом дисковой батареи, вид сбоку на фиг. 2 - то же, вид сверху на фиг. 3 - вид А на фиг. 2 на фиг. 4 - вид Б на фиг. 3 на фиг. 5 - держатель на фиг. 6 - дефлектор. Почвообрабатывающее орудие с регулируемым отбойным щитом дисковой батареи включает раму 1, дисковую батарею 2, брус 3, кронштейн 4, держатель 5, дефлектор 6,фиксатор 7, быстросъемный шплинт 8, крепежные детали 9 и крепежные детали 10. Держатель 5 состоит из стойки 11, плиты 12 и ребер жесткости 13. В стойке 11 на равноудаленном расстоянии выполнены отверстия 14. В кронштейне 4 выполнены два паза 15 для крепления к брусу 3. В дефлекторе 6 выполнены три паза 16 для крепления к плите 12 держателя 5. Почвообрабатывающее орудие с регулируемым отбойным щитом дисковой батареи работает следующим образом. При движении по полю дисковая батарея 2, заглубленная в почву на 10-12 см и соприкасаясь с ней, вращается, а диски внутренней плоскостью приподнимают почву и отбрасывают в сторону, поэтому необходимо ограничить отброс почвы, чтобы не образовывался гребень почвы за пределами ширины захвата почвообрабатывающего орудия. 2 95792013.10.30 При движении заглубленные диски на разных типах почв и при разных скоростях отбрасывают почву на разное расстояние, поэтому для задержания отбрасываемой почвы необходима установка регулируемого отбойного щита с регулировкой во всех плоскостях и поворота дефлектора на угол(фиг. 4). Торцевой диск установлен меньшего диаметра по сравнению с остальными дисками с целью малого отброса почвы, а интенсивный отброс почвы происходит от торца второго диска. Для поднятия держателя 5 с дефлектором 6 по осив вертикальной плоскости на высоту, например,16 см с высоты 6 см (фиг. 1) извлекаются быстросъемный шплинт 8 из фиксатора 7, а фиксатор 7 из кронштейна 4 и держателя 5, затем приподнимается на 10 см держатель 5, на котором закреплен дефлектор 6. После этого фиксатором 7 фиксируется держатель 5 в кронштейне 4, а фиксатор 7 шплинтуется быстросъемным шплинтом 8. Для регулирования величины размера(фиг. 2) от кромки второго диска дисковой батареи 2 до рабочей поверхности дефлектора 6 расфиксируются крепежные детали 9(фиг. 4) кронштейна 4 на брусе 3 и за счет пазов 15 перемещается на нужную величину кронштейн 4 с держателем 5 и дефлектором 6. Для поворота дефлектора 6 на угол , равный 10, извлекаются быстросъемный шплинт 8 из фиксатора 7, а фиксатор 7 из кронштейна 4 и держателя 5, а затем поворачивают держатель 5 с дефлектором 6 на требуемый угол . В кронштейне 4 имеются дополнительно отверстия для фиксации держателя 5. Таким образом, регулируемый отбойный щит дисковой батареи почвообрабатывающего орудия имеет четыре степени свободы перемещение в вертикальной плоскости по оси , в горизонтальной плоскости по осямии поворот на угол . Такие регулировки необходимы во время работы дисковой батареи 2 на разных скоростях передвижения почвообрабатывающего орудия при подготовке разновидных по своему составу почв тяжелых (глинистых и суглинистых) и легких (песчаных и супесчаных). Преимущество предлагаемой модели состоит в том, что регулируемый отбойный щит дисковой батареи закреплен на держателе для удобной регулировки по высоте, а держатель смонтирован на кронштейне для удобной регулировки расстояния от наружной кромки второго диска с торца дисковой батареи до рабочей поверхности дефлектора. Предлагаемая конструкция почвообрабатывающего орудия с регулируемым отбойным щитом дисковой батареи была проверена в работе на агрегате безотвальной обработки почв АБТ-4 3 и доказала безупречную работоспособность. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
