Рабочий орган культиватора

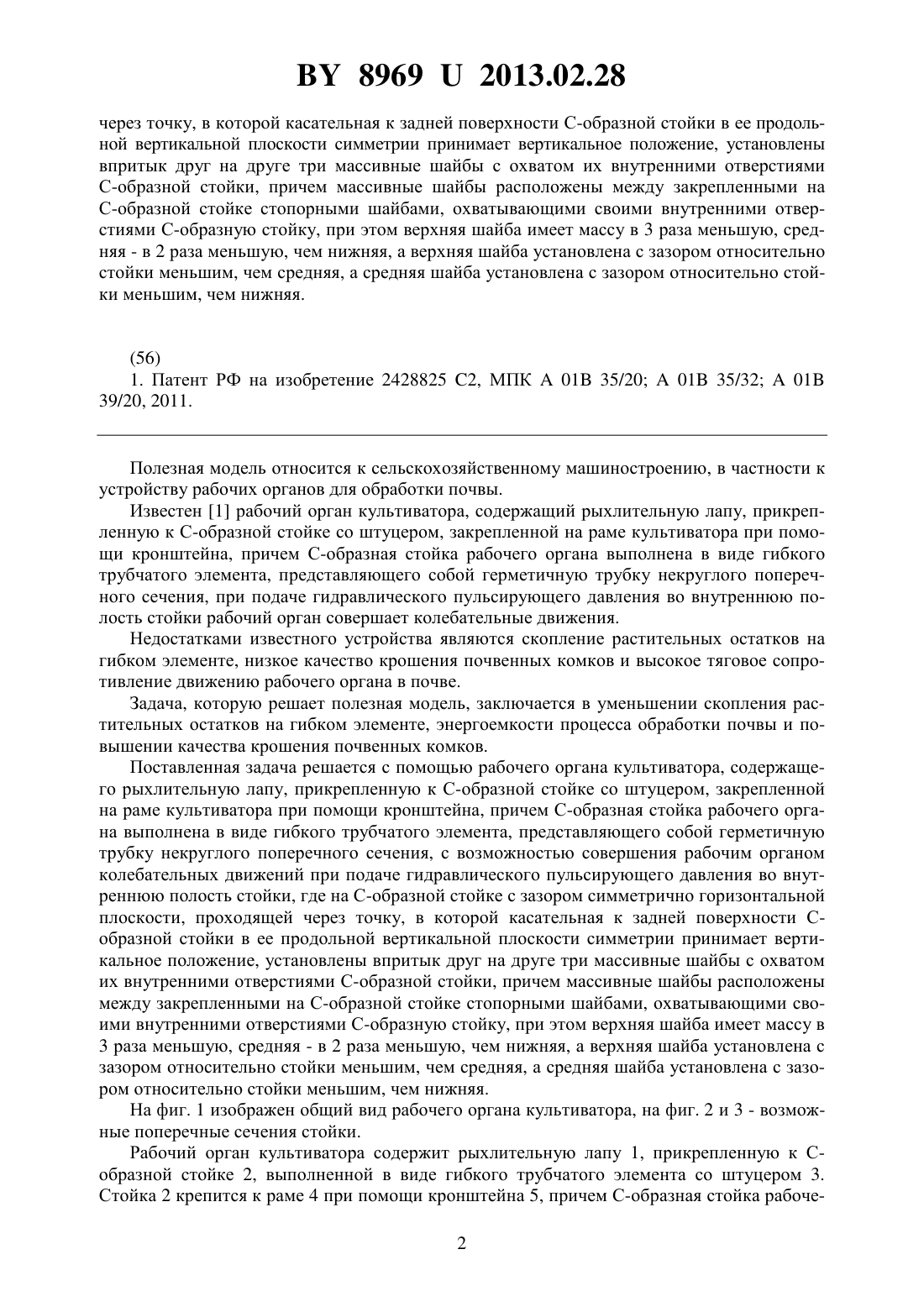

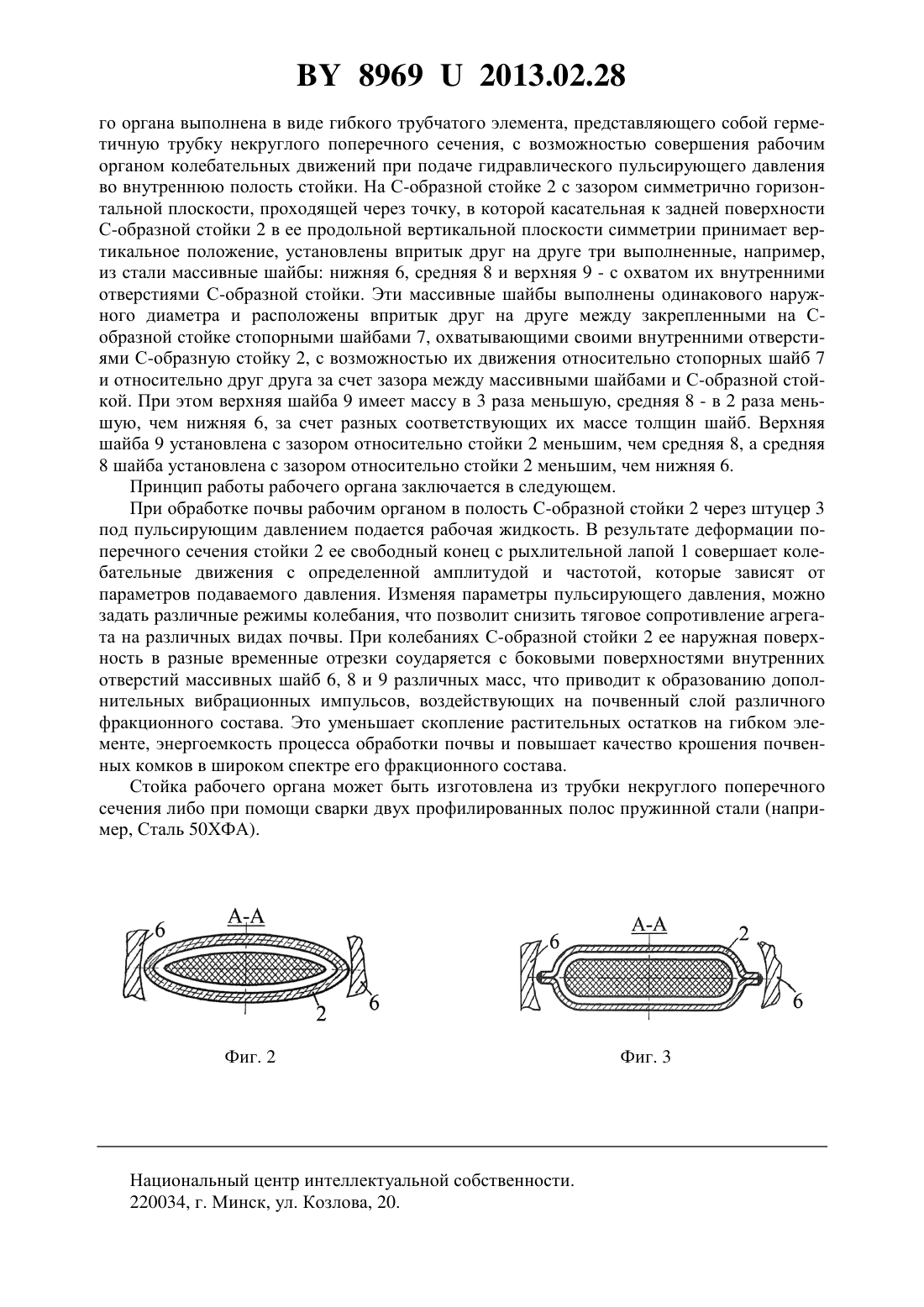

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Шило Иван НиколаевичРоманюк Николай НиколаевичАгейчик Валерий АлександровичХомук Александр СергеевичСмирнов Игорь Геннадьевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Рабочий орган культиватора, содержащий рыхлительную лапу, прикрепленную к Собразной стойке со штуцером, закрепленной на раме культиватора при помощи кронштейна, причем С-образная стойка рабочего органа выполнена в виде гибкого трубчатого элемента, представляющего собой герметичную трубку некруглого поперечного сечения,с возможностью совершения рабочим органом колебательных движений при подаче гидравлического пульсирующего давления во внутреннюю полость стойки, отличающийся тем,что на С-образной стойке с зазором симметрично горизонтальной плоскости, проходящей 89692013.02.28 через точку, в которой касательная к задней поверхности С-образной стойки в ее продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге три массивные шайбы с охватом их внутренними отверстиями С-образной стойки, причем массивные шайбы расположены между закрепленными на С-образной стойке стопорными шайбами, охватывающими своими внутренними отверстиями С-образную стойку, при этом верхняя шайба имеет массу в 3 раза меньшую, средняя - в 2 раза меньшую, чем нижняя, а верхняя шайба установлена с зазором относительно стойки меньшим, чем средняя, а средняя шайба установлена с зазором относительно стойки меньшим, чем нижняя.(56) 1. Патент РФ на изобретение 2428825 2, МПК 01 35/2001 35/3201 39/20, 2011. Полезная модель относится к сельскохозяйственному машиностроению, в частности к устройству рабочих органов для обработки почвы. Известен 1 рабочий орган культиватора, содержащий рыхлительную лапу, прикрепленную к С-образной стойке со штуцером, закрепленной на раме культиватора при помощи кронштейна, причем С-образная стойка рабочего органа выполнена в виде гибкого трубчатого элемента, представляющего собой герметичную трубку некруглого поперечного сечения, при подаче гидравлического пульсирующего давления во внутреннюю полость стойки рабочий орган совершает колебательные движения. Недостатками известного устройства являются скопление растительных остатков на гибком элементе, низкое качество крошения почвенных комков и высокое тяговое сопротивление движению рабочего органа в почве. Задача, которую решает полезная модель, заключается в уменьшении скопления растительных остатков на гибком элементе, энергоемкости процесса обработки почвы и повышении качества крошения почвенных комков. Поставленная задача решается с помощью рабочего органа культиватора, содержащего рыхлительную лапу, прикрепленную к С-образной стойке со штуцером, закрепленной на раме культиватора при помощи кронштейна, причем С-образная стойка рабочего органа выполнена в виде гибкого трубчатого элемента, представляющего собой герметичную трубку некруглого поперечного сечения, с возможностью совершения рабочим органом колебательных движений при подаче гидравлического пульсирующего давления во внутреннюю полость стойки, где на С-образной стойке с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к задней поверхности Собразной стойки в ее продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге три массивные шайбы с охватом их внутренними отверстиями С-образной стойки, причем массивные шайбы расположены между закрепленными на С-образной стойке стопорными шайбами, охватывающими своими внутренними отверстиями С-образную стойку, при этом верхняя шайба имеет массу в 3 раза меньшую, средняя - в 2 раза меньшую, чем нижняя, а верхняя шайба установлена с зазором относительно стойки меньшим, чем средняя, а средняя шайба установлена с зазором относительно стойки меньшим, чем нижняя. На фиг. 1 изображен общий вид рабочего органа культиватора, на фиг. 2 и 3 - возможные поперечные сечения стойки. Рабочий орган культиватора содержит рыхлительную лапу 1, прикрепленную к Собразной стойке 2, выполненной в виде гибкого трубчатого элемента со штуцером 3. Стойка 2 крепится к раме 4 при помощи кронштейна 5, причем С-образная стойка рабоче 2 89692013.02.28 го органа выполнена в виде гибкого трубчатого элемента, представляющего собой герметичную трубку некруглого поперечного сечения, с возможностью совершения рабочим органом колебательных движений при подаче гидравлического пульсирующего давления во внутреннюю полость стойки. На С-образной стойке 2 с зазором симметрично горизонтальной плоскости, проходящей через точку, в которой касательная к задней поверхности С-образной стойки 2 в ее продольной вертикальной плоскости симметрии принимает вертикальное положение, установлены впритык друг на друге три выполненные, например,из стали массивные шайбы нижняя 6, средняя 8 и верхняя 9 - с охватом их внутренними отверстиями С-образной стойки. Эти массивные шайбы выполнены одинакового наружного диаметра и расположены впритык друг на друге между закрепленными на Собразной стойке стопорными шайбами 7, охватывающими своими внутренними отверстиями С-образную стойку 2, с возможностью их движения относительно стопорных шайб 7 и относительно друг друга за счет зазора между массивными шайбами и С-образной стойкой. При этом верхняя шайба 9 имеет массу в 3 раза меньшую, средняя 8 - в 2 раза меньшую, чем нижняя 6, за счет разных соответствующих их массе толщин шайб. Верхняя шайба 9 установлена с зазором относительно стойки 2 меньшим, чем средняя 8, а средняя 8 шайба установлена с зазором относительно стойки 2 меньшим, чем нижняя 6. Принцип работы рабочего органа заключается в следующем. При обработке почвы рабочим органом в полость С-образной стойки 2 через штуцер 3 под пульсирующим давлением подается рабочая жидкость. В результате деформации поперечного сечения стойки 2 ее свободный конец с рыхлительной лапой 1 совершает колебательные движения с определенной амплитудой и частотой, которые зависят от параметров подаваемого давления. Изменяя параметры пульсирующего давления, можно задать различные режимы колебания, что позволит снизить тяговое сопротивление агрегата на различных видах почвы. При колебаниях С-образной стойки 2 ее наружная поверхность в разные временные отрезки соударяется с боковыми поверхностями внутренних отверстий массивных шайб 6, 8 и 9 различных масс, что приводит к образованию дополнительных вибрационных импульсов, воздействующих на почвенный слой различного фракционного состава. Это уменьшает скопление растительных остатков на гибком элементе, энергоемкость процесса обработки почвы и повышает качество крошения почвенных комков в широком спектре его фракционного состава. Стойка рабочего органа может быть изготовлена из трубки некруглого поперечного сечения либо при помощи сварки двух профилированных полос пружинной стали (например, Сталь 50 ХФА). Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
