Комбинированный агрегат для внутрипочвенного внесения пылевидных мелиорантов

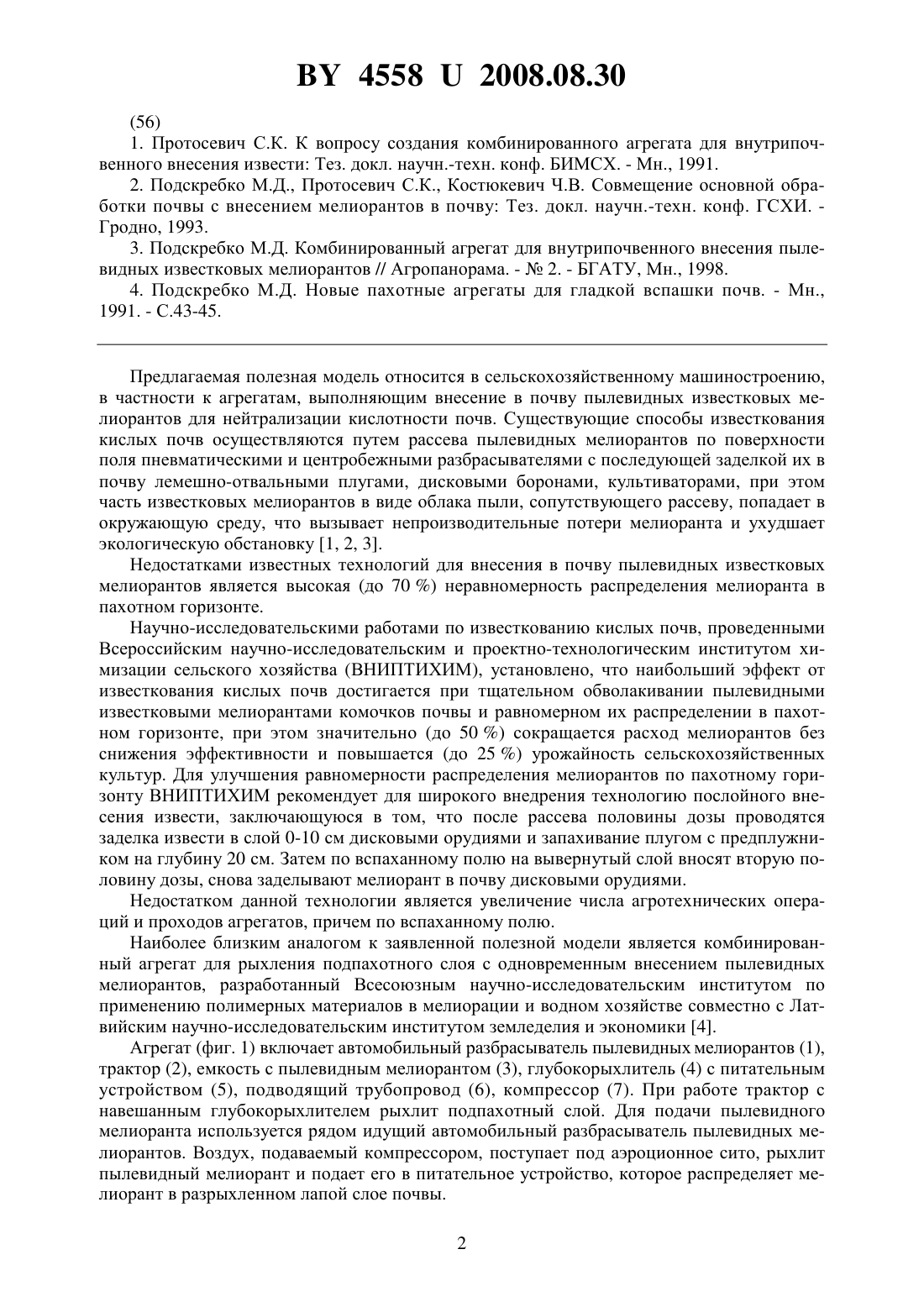

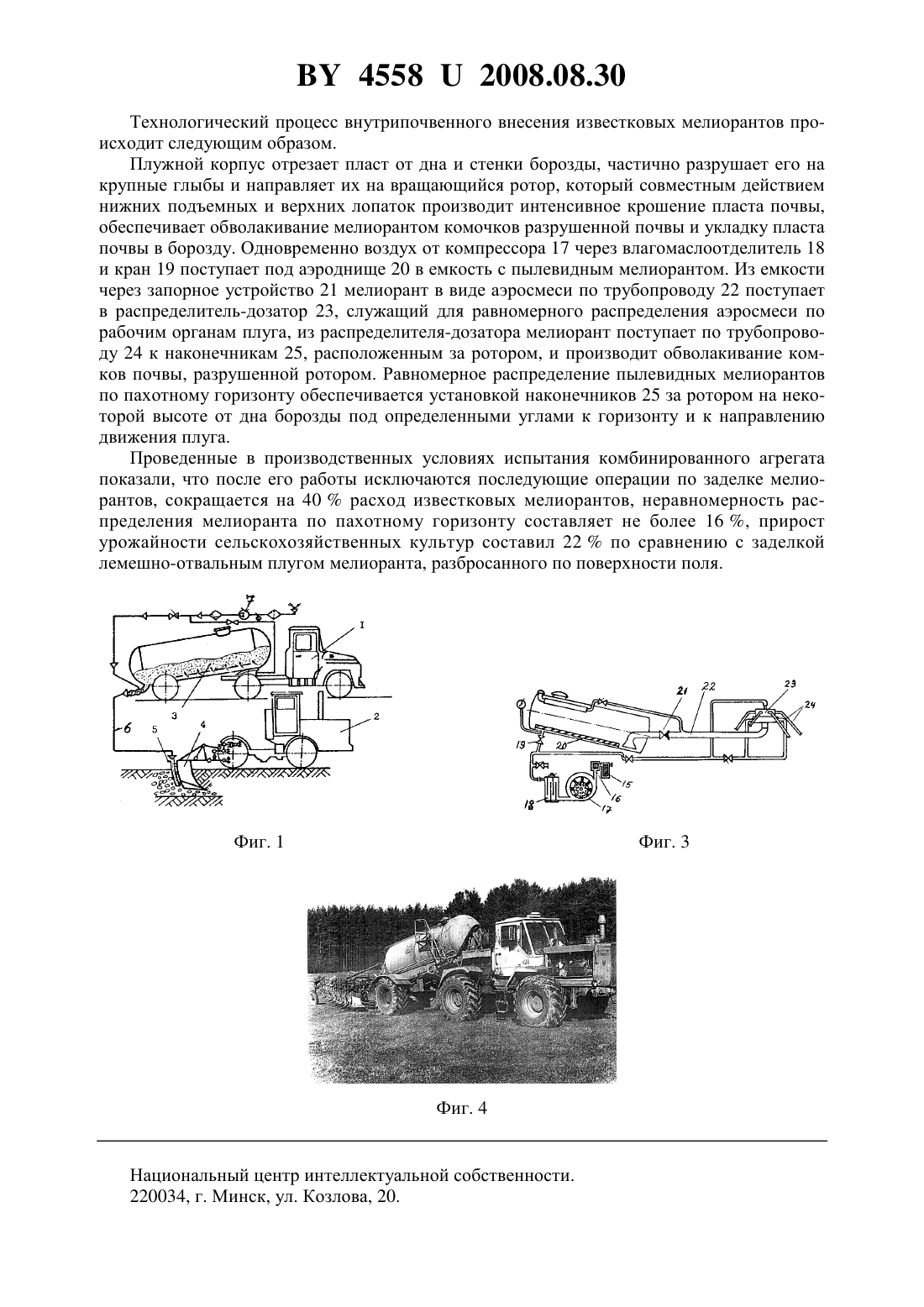

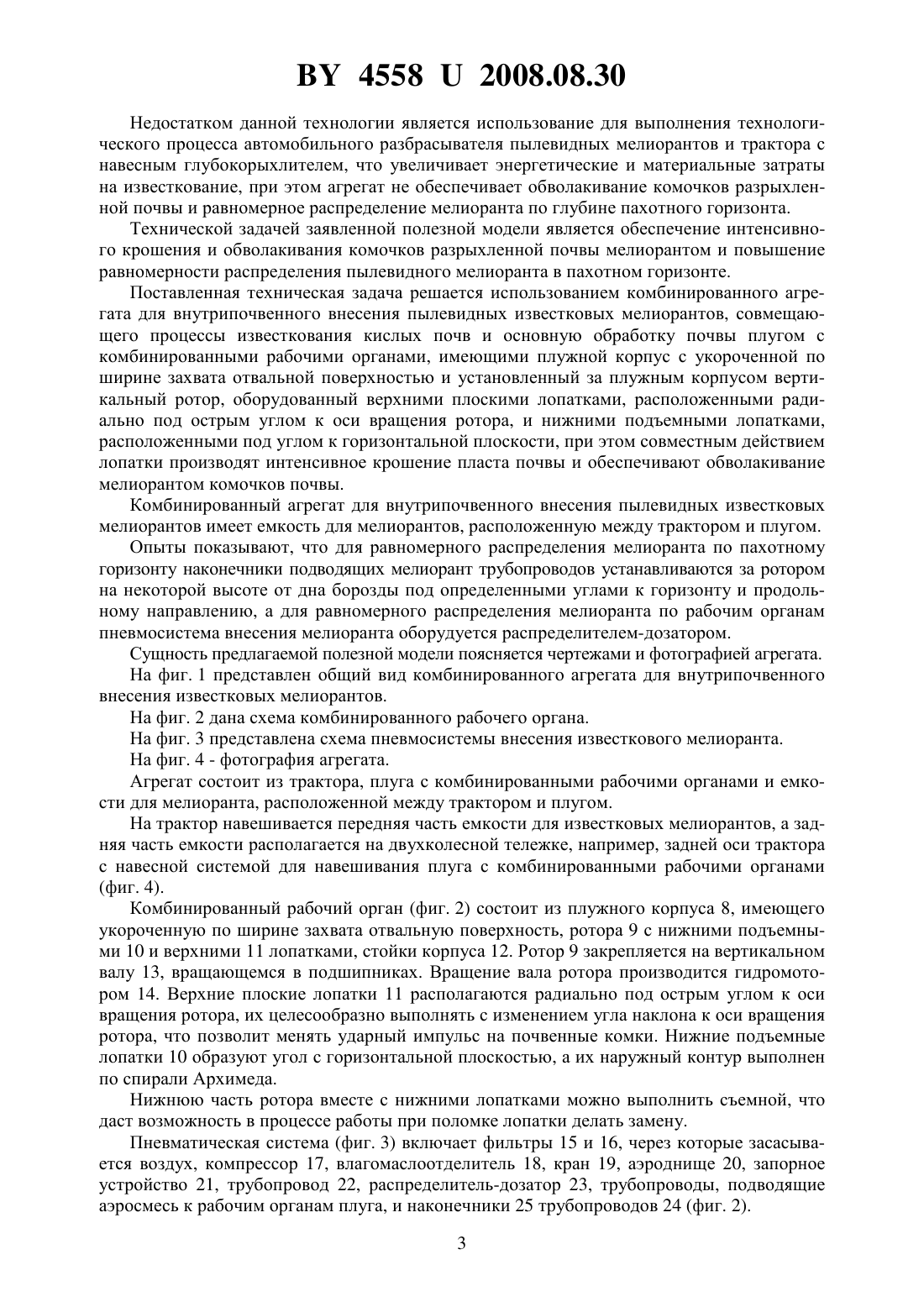

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ КОМБИНИРОВАННЫЙ АГРЕГАТ ДЛЯ ВНУТРИПОЧВЕННОГО ВНЕСЕНИЯ ПЫЛЕВИДНЫХ МЕЛИОРАНТОВ(71) Заявитель Подскребко Михаил Данилович(72) Автор Подскребко Михаил Данилович(73) Патентообладатель Подскребко Михаил Данилович(57) Комбинированный агрегат для внутрипочвенного внесения пылевидных мелиорантов,содержащий трактор, емкость для мелиорантов и плуг с комбинированными рабочими органами, имеющими плужной корпус с укороченной по ширине захвата отвальной поверхностью и установленный за плужным корпусом вертикальный ротор, оборудованный верхними плоскими и нижними подъемными лопатками, причем верхние лопатки расположены радиально под острым углом к оси вращения ротора, а нижние подъемные лопатки располагаются под углом к горизонтальной плоскости, отличающийся тем, что емкость для мелиоранта расположена между трактором и плугом с комбинированными рабочими органами, пневмосистема внесения мелиоранта имеет распределитель-дозатор для равномерного распределения мелиоранта по рабочим органам плуга, причем наконечники подводящих трубопроводов установлены за ротором на некоторой высоте от дна борозды под определенными углами к горизонту и продольному направлению.(56) 1. Протосевич С.К. К вопросу создания комбинированного агрегата для внутрипочвенного внесения извести Тез. докл. научн.-техн. конф. БИМСХ. - Мн., 1991. 2. Подскребко М.Д., Протосевич С.К., Костюкевич Ч.В. Совмещение основной обработки почвы с внесением мелиорантов в почву Тез. докл. научн.-техн. конф. ГСХИ. Гродно, 1993. 3. Подскребко М.Д. Комбинированный агрегат для внутрипочвенного внесения пылевидных известковых мелиорантов // Агропанорама. -2. - БГАТУ, Мн., 1998. 4. Подскребко М.Д. Новые пахотные агрегаты для гладкой вспашки почв. - Мн.,1991. - С.43-45. Предлагаемая полезная модель относится в сельскохозяйственному машиностроению,в частности к агрегатам, выполняющим внесение в почву пылевидных известковых мелиорантов для нейтрализации кислотности почв. Существующие способы известкования кислых почв осуществляются путем рассева пылевидных мелиорантов по поверхности поля пневматическими и центробежными разбрасывателями с последующей заделкой их в почву лемешно-отвальными плугами, дисковыми боронами, культиваторами, при этом часть известковых мелиорантов в виде облака пыли, сопутствующего рассеву, попадает в окружающую среду, что вызывает непроизводительные потери мелиоранта и ухудшает экологическую обстановку 1, 2, 3. Недостатками известных технологий для внесения в почву пылевидных известковых мелиорантов является высокая (до 70 ) неравномерность распределения мелиоранта в пахотном горизонте. Научно-исследовательскими работами по известкованию кислых почв, проведенными Всероссийским научно-исследовательским и проектно-технологическим институтом химизации сельского хозяйства (ВНИПТИХИМ), установлено, что наибольший эффект от известкования кислых почв достигается при тщательном обволакивании пылевидными известковыми мелиорантами комочков почвы и равномерном их распределении в пахотном горизонте, при этом значительно (до 50 ) сокращается расход мелиорантов без снижения эффективности и повышается (до 25 ) урожайность сельскохозяйственных культур. Для улучшения равномерности распределения мелиорантов по пахотному горизонту ВНИПТИХИМ рекомендует для широкого внедрения технологию послойного внесения извести, заключающуюся в том, что после рассева половины дозы проводятся заделка извести в слой 0-10 см дисковыми орудиями и запахивание плугом с предплужником на глубину 20 см. Затем по вспаханному полю на вывернутый слой вносят вторую половину дозы, снова заделывают мелиорант в почву дисковыми орудиями. Недостатком данной технологии является увеличение числа агротехнических операций и проходов агрегатов, причем по вспаханному полю. Наиболее близким аналогом к заявленной полезной модели является комбинированный агрегат для рыхления подпахотного слоя с одновременным внесением пылевидных мелиорантов, разработанный Всесоюзным научно-исследовательским институтом по применению полимерных материалов в мелиорации и водном хозяйстве совместно с Латвийским научно-исследовательским институтом земледелия и экономики 4. Агрегат (фиг. 1) включает автомобильный разбрасыватель пылевидных мелиорантов (1),трактор (2), емкость с пылевидным мелиорантом (3), глубокорыхлитель (4) с питательным устройством (5), подводящий трубопровод (6), компрессор (7). При работе трактор с навешанным глубокорыхлителем рыхлит подпахотный слой. Для подачи пылевидного мелиоранта используется рядом идущий автомобильный разбрасыватель пылевидных мелиорантов. Воздух, подаваемый компрессором, поступает под аэроционное сито, рыхлит пылевидный мелиорант и подает его в питательное устройство, которое распределяет мелиорант в разрыхленном лапой слое почвы. 2 45582008.08.30 Недостатком данной технологии является использование для выполнения технологического процесса автомобильного разбрасывателя пылевидных мелиорантов и трактора с навесным глубокорыхлителем, что увеличивает энергетические и материальные затраты на известкование, при этом агрегат не обеспечивает обволакивание комочков разрыхленной почвы и равномерное распределение мелиоранта по глубине пахотного горизонта. Технической задачей заявленной полезной модели является обеспечение интенсивного крошения и обволакивания комочков разрыхленной почвы мелиорантом и повышение равномерности распределения пылевидного мелиоранта в пахотном горизонте. Поставленная техническая задача решается использованием комбинированного агрегата для внутрипочвенного внесения пылевидных известковых мелиорантов, совмещающего процессы известкования кислых почв и основную обработку почвы плугом с комбинированными рабочими органами, имеющими плужной корпус с укороченной по ширине захвата отвальной поверхностью и установленный за плужным корпусом вертикальный ротор, оборудованный верхними плоскими лопатками, расположенными радиально под острым углом к оси вращения ротора, и нижними подъемными лопатками,расположенными под углом к горизонтальной плоскости, при этом совместным действием лопатки производят интенсивное крошение пласта почвы и обеспечивают обволакивание мелиорантом комочков почвы. Комбинированный агрегат для внутрипочвенного внесения пылевидных известковых мелиорантов имеет емкость для мелиорантов, расположенную между трактором и плугом. Опыты показывают, что для равномерного распределения мелиоранта по пахотному горизонту наконечники подводящих мелиорант трубопроводов устанавливаются за ротором на некоторой высоте от дна борозды под определенными углами к горизонту и продольному направлению, а для равномерного распределения мелиоранта по рабочим органам пневмосистема внесения мелиоранта оборудуется распределителем-дозатором. Сущность предлагаемой полезной модели поясняется чертежами и фотографией агрегата. На фиг. 1 представлен общий вид комбинированного агрегата для внутрипочвенного внесения известковых мелиорантов. На фиг. 2 дана схема комбинированного рабочего органа. На фиг. 3 представлена схема пневмосистемы внесения известкового мелиоранта. На фиг. 4 - фотография агрегата. Агрегат состоит из трактора, плуга с комбинированными рабочими органами и емкости для мелиоранта, расположенной между трактором и плугом. На трактор навешивается передняя часть емкости для известковых мелиорантов, а задняя часть емкости располагается на двухколесной тележке, например, задней оси трактора с навесной системой для навешивания плуга с комбинированными рабочими органами(фиг. 4). Комбинированный рабочий орган (фиг. 2) состоит из плужного корпуса 8, имеющего укороченную по ширине захвата отвальную поверхность, ротора 9 с нижними подъемными 10 и верхними 11 лопатками, стойки корпуса 12. Ротор 9 закрепляется на вертикальном валу 13, вращающемся в подшипниках. Вращение вала ротора производится гидромотором 14. Верхние плоские лопатки 11 располагаются радиально под острым углом к оси вращения ротора, их целесообразно выполнять с изменением угла наклона к оси вращения ротора, что позволит менять ударный импульс на почвенные комки. Нижние подъемные лопатки 10 образуют угол с горизонтальной плоскостью, а их наружный контур выполнен по спирали Архимеда. Нижнюю часть ротора вместе с нижними лопатками можно выполнить съемной, что даст возможность в процессе работы при поломке лопатки делать замену. Пневматическая система (фиг. 3) включает фильтры 15 и 16, через которые засасывается воздух, компрессор 17, влагомаслоотделитель 18, кран 19, аэроднище 20, запорное устройство 21, трубопровод 22, распределитель-дозатор 23, трубопроводы, подводящие аэросмесь к рабочим органам плуга, и наконечники 25 трубопроводов 24 (фиг. 2). 3 45582008.08.30 Технологический процесс внутрипочвенного внесения известковых мелиорантов происходит следующим образом. Плужной корпус отрезает пласт от дна и стенки борозды, частично разрушает его на крупные глыбы и направляет их на вращающийся ротор, который совместным действием нижних подъемных и верхних лопаток производит интенсивное крошение пласта почвы,обеспечивает обволакивание мелиорантом комочков разрушенной почвы и укладку пласта почвы в борозду. Одновременно воздух от компрессора 17 через влагомаслоотделитель 18 и кран 19 поступает под аэроднище 20 в емкость с пылевидным мелиорантом. Из емкости через запорное устройство 21 мелиорант в виде аэросмеси по трубопроводу 22 поступает в распределитель-дозатор 23, служащий для равномерного распределения аэросмеси по рабочим органам плуга, из распределителя-дозатора мелиорант поступает по трубопроводу 24 к наконечникам 25, расположенным за ротором, и производит обволакивание комков почвы, разрушенной ротором. Равномерное распределение пылевидных мелиорантов по пахотному горизонту обеспечивается установкой наконечников 25 за ротором на некоторой высоте от дна борозды под определенными углами к горизонту и к направлению движения плуга. Проведенные в производственных условиях испытания комбинированного агрегата показали, что после его работы исключаются последующие операции по заделке мелиорантов, сокращается на 40 расход известковых мелиорантов, неравномерность распределения мелиоранта по пахотному горизонту составляет не более 16 , прирост урожайности сельскохозяйственных культур составил 22 по сравнению с заделкой лемешно-отвальным плугом мелиоранта, разбросанного по поверхности поля. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
