Облицовочная панель

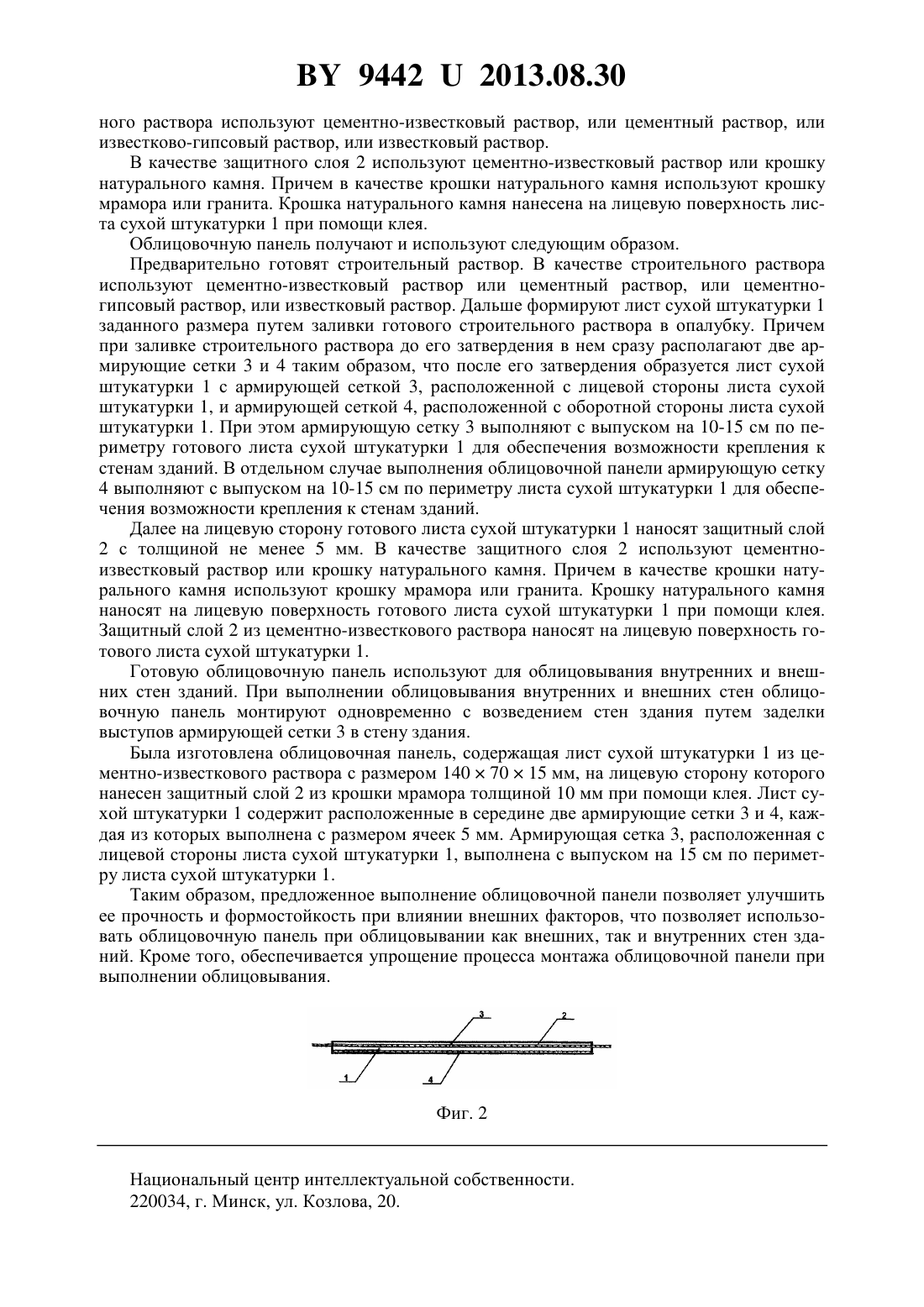

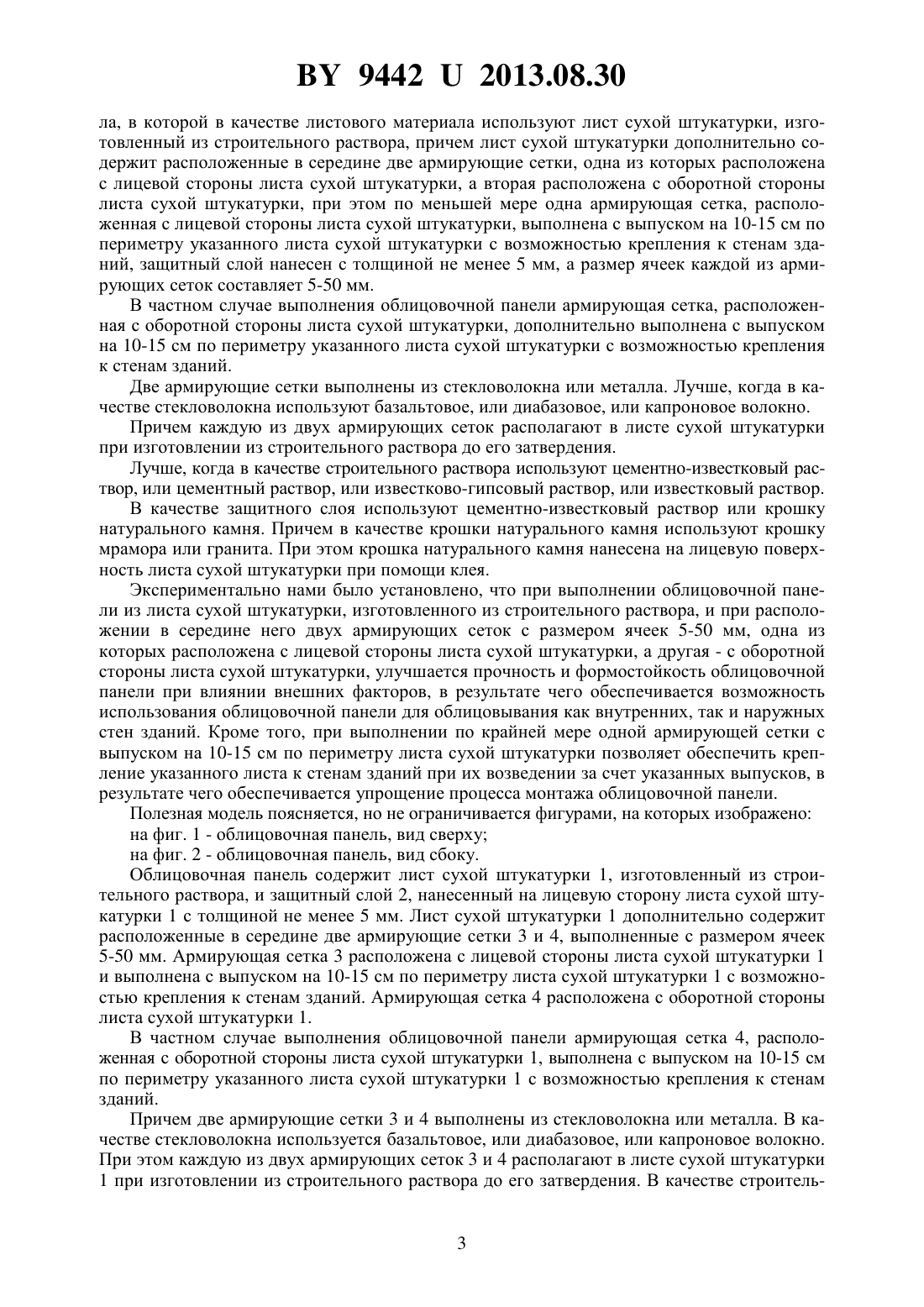

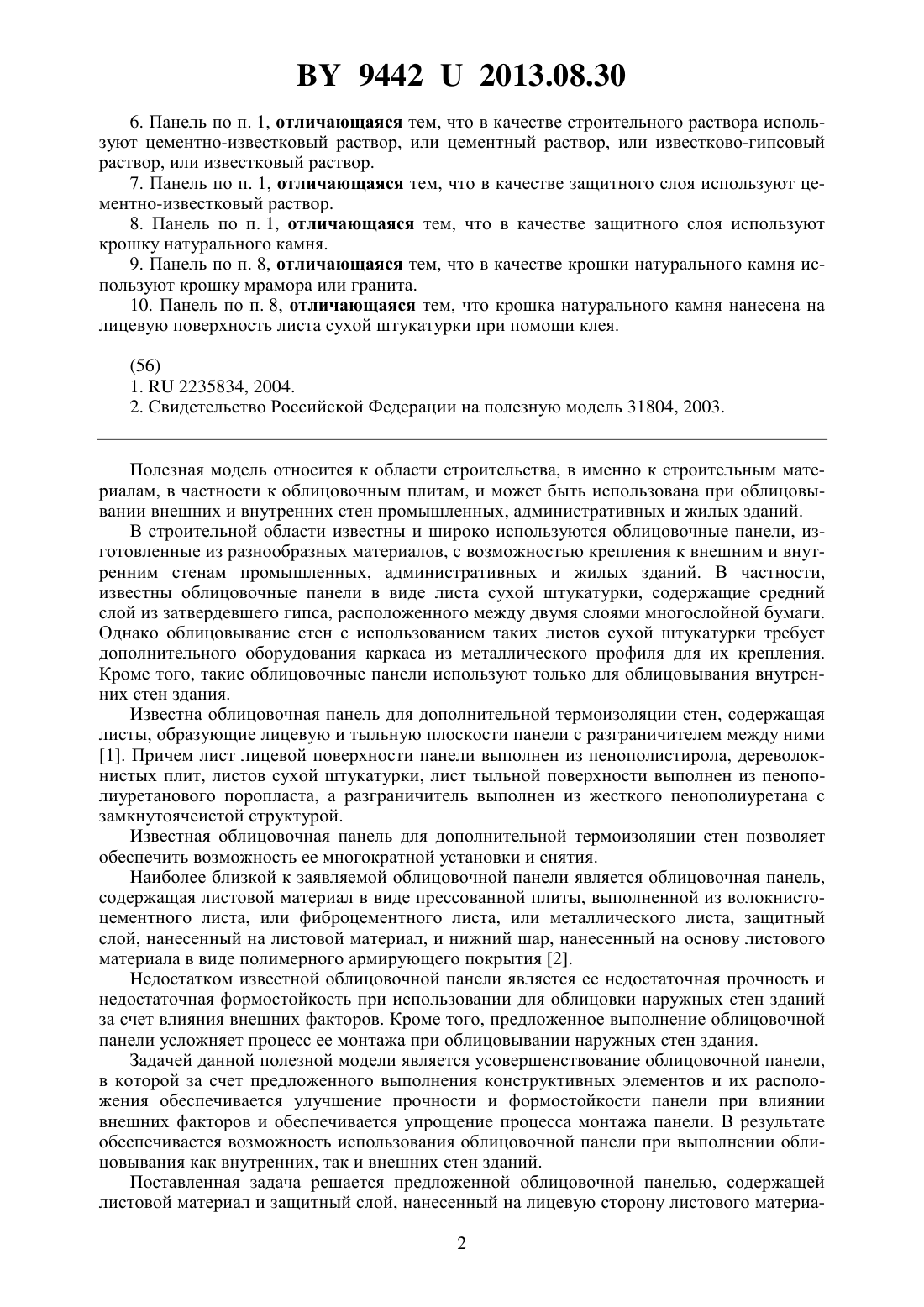

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Рудь Николай Семнович(72) Автор Рудь Николай Семнович(73) Патентообладатель Рудь Николай Семнович(57) 1. Облицовочная панель, содержащая листовой материал и защитный слой, нанесенный на лицевую сторону листового материала, отличающаяся тем, что в качестве листового материала используют лист сухой штукатурки, изготовленный из строительного раствора, причем лист сухой штукатурки дополнительно содержит расположенные в середине две армирующие сетки, одна из которых расположена с лицевой стороны листа, а вторая расположена с оборотной стороны листа сухой штукатурки, при этом по меньшей мере одна армирующая сетка, расположенная с лицевой стороны листа сухой штукатурки,выполнена с выпуском на 10-15 см по периметру указанного листа сухой штукатурки с возможностью крепления к стенам зданий, защитный слой нанесен с толщиной не менее 5 мм, а размер ячеек каждой из армирующих сеток составляет 5-50 мм. 2. Панель по п. 1, отличающаяся тем, что армирующая сетка, расположенная с оборотной стороны листа сухой штукатурки, дополнительно выполнена с выпуском на 10-15 см по периметру указанного листа сухой штукатурки с возможностью крепления к стенам зданий. 3. Панель по п. 1, отличающаяся тем, что две армирующие сетки выполнены из стекловолокна или металла. 4. Панель по п. 3, отличающаяся тем, что в качестве стекловолокна используют базальтовое, или диабазовое, или капроновое волокно. 5. Панель по п. 1, отличающаяся тем, что каждую из двух армирующих сеток располагают в листе сухой штукатурки при изготовлении из строительного раствора до его затвердения. 94422013.08.30 6. Панель по п. 1, отличающаяся тем, что в качестве строительного раствора используют цементно-известковый раствор, или цементный раствор, или известково-гипсовый раствор, или известковый раствор. 7. Панель по п. 1, отличающаяся тем, что в качестве защитного слоя используют цементно-известковый раствор. 8. Панель по п. 1, отличающаяся тем, что в качестве защитного слоя используют крошку натурального камня. 9. Панель по п. 8, отличающаяся тем, что в качестве крошки натурального камня используют крошку мрамора или гранита. 10. Панель по п. 8, отличающаяся тем, что крошка натурального камня нанесена на лицевую поверхность листа сухой штукатурки при помощи клея.(56) 1.2235834, 2004. 2. Свидетельство Российской Федерации на полезную модель 31804, 2003. Полезная модель относится к области строительства, в именно к строительным материалам, в частности к облицовочным плитам, и может быть использована при облицовывании внешних и внутренних стен промышленных, административных и жилых зданий. В строительной области известны и широко используются облицовочные панели, изготовленные из разнообразных материалов, с возможностью крепления к внешним и внутренним стенам промышленных, административных и жилых зданий. В частности,известны облицовочные панели в виде листа сухой штукатурки, содержащие средний слой из затвердевшего гипса, расположенного между двумя слоями многослойной бумаги. Однако облицовывание стен с использованием таких листов сухой штукатурки требует дополнительного оборудования каркаса из металлического профиля для их крепления. Кроме того, такие облицовочные панели используют только для облицовывания внутренних стен здания. Известна облицовочная панель для дополнительной термоизоляции стен, содержащая листы, образующие лицевую и тыльную плоскости панели с разграничителем между ними 1. Причем лист лицевой поверхности панели выполнен из пенополистирола, дереволокнистых плит, листов сухой штукатурки, лист тыльной поверхности выполнен из пенополиуретанового поропласта, а разграничитель выполнен из жесткого пенополиуретана с замкнутоячеистой структурой. Известная облицовочная панель для дополнительной термоизоляции стен позволяет обеспечить возможность ее многократной установки и снятия. Наиболее близкой к заявляемой облицовочной панели является облицовочная панель,содержащая листовой материал в виде прессованной плиты, выполненной из волокнистоцементного листа, или фиброцементного листа, или металлического листа, защитный слой, нанесенный на листовой материал, и нижний шар, нанесенный на основу листового материала в виде полимерного армирующего покрытия 2. Недостатком известной облицовочной панели является ее недостаточная прочность и недостаточная формостойкость при использовании для облицовки наружных стен зданий за счет влияния внешних факторов. Кроме того, предложенное выполнение облицовочной панели усложняет процесс ее монтажа при облицовывании наружных стен здания. Задачей данной полезной модели является усовершенствование облицовочной панели,в которой за счет предложенного выполнения конструктивных элементов и их расположения обеспечивается улучшение прочности и формостойкости панели при влиянии внешних факторов и обеспечивается упрощение процесса монтажа панели. В результате обеспечивается возможность использования облицовочной панели при выполнении облицовывания как внутренних, так и внешних стен зданий. Поставленная задача решается предложенной облицовочной панелью, содержащей листовой материал и защитный слой, нанесенный на лицевую сторону листового материа 2 94422013.08.30 ла, в которой в качестве листового материала используют лист сухой штукатурки, изготовленный из строительного раствора, причем лист сухой штукатурки дополнительно содержит расположенные в середине две армирующие сетки, одна из которых расположена с лицевой стороны листа сухой штукатурки, а вторая расположена с оборотной стороны листа сухой штукатурки, при этом по меньшей мере одна армирующая сетка, расположенная с лицевой стороны листа сухой штукатурки, выполнена с выпуском на 10-15 см по периметру указанного листа сухой штукатурки с возможностью крепления к стенам зданий, защитный слой нанесен с толщиной не менее 5 мм, а размер ячеек каждой из армирующих сеток составляет 5-50 мм. В частном случае выполнения облицовочной панели армирующая сетка, расположенная с оборотной стороны листа сухой штукатурки, дополнительно выполнена с выпуском на 10-15 см по периметру указанного листа сухой штукатурки с возможностью крепления к стенам зданий. Две армирующие сетки выполнены из стекловолокна или металла. Лучше, когда в качестве стекловолокна используют базальтовое, или диабазовое, или капроновое волокно. Причем каждую из двух армирующих сеток располагают в листе сухой штукатурки при изготовлении из строительного раствора до его затвердения. Лучше, когда в качестве строительного раствора используют цементно-известковый раствор, или цементный раствор, или известково-гипсовый раствор, или известковый раствор. В качестве защитного слоя используют цементно-известковый раствор или крошку натурального камня. Причем в качестве крошки натурального камня используют крошку мрамора или гранита. При этом крошка натурального камня нанесена на лицевую поверхность листа сухой штукатурки при помощи клея. Экспериментально нами было установлено, что при выполнении облицовочной панели из листа сухой штукатурки, изготовленного из строительного раствора, и при расположении в середине него двух армирующих сеток с размером ячеек 5-50 мм, одна из которых расположена с лицевой стороны листа сухой штукатурки, а другая - с оборотной стороны листа сухой штукатурки, улучшается прочность и формостойкость облицовочной панели при влиянии внешних факторов, в результате чего обеспечивается возможность использования облицовочной панели для облицовывания как внутренних, так и наружных стен зданий. Кроме того, при выполнении по крайней мере одной армирующей сетки с выпуском на 10-15 см по периметру листа сухой штукатурки позволяет обеспечить крепление указанного листа к стенам зданий при их возведении за счет указанных выпусков, в результате чего обеспечивается упрощение процесса монтажа облицовочной панели. Полезная модель поясняется, но не ограничивается фигурами, на которых изображено на фиг. 1 - облицовочная панель, вид сверху на фиг. 2 - облицовочная панель, вид сбоку. Облицовочная панель содержит лист сухой штукатурки 1, изготовленный из строительного раствора, и защитный слой 2, нанесенный на лицевую сторону листа сухой штукатурки 1 с толщиной не менее 5 мм. Лист сухой штукатурки 1 дополнительно содержит расположенные в середине две армирующие сетки 3 и 4, выполненные с размером ячеек 5-50 мм. Армирующая сетка 3 расположена с лицевой стороны листа сухой штукатурки 1 и выполнена с выпуском на 10-15 см по периметру листа сухой штукатурки 1 с возможностью крепления к стенам зданий. Армирующая сетка 4 расположена с оборотной стороны листа сухой штукатурки 1. В частном случае выполнения облицовочной панели армирующая сетка 4, расположенная с оборотной стороны листа сухой штукатурки 1, выполнена с выпуском на 10-15 см по периметру указанного листа сухой штукатурки 1 с возможностью крепления к стенам зданий. Причем две армирующие сетки 3 и 4 выполнены из стекловолокна или металла. В качестве стекловолокна используется базальтовое, или диабазовое, или капроновое волокно. При этом каждую из двух армирующих сеток 3 и 4 располагают в листе сухой штукатурки 1 при изготовлении из строительного раствора до его затвердения. В качестве строитель 3 94422013.08.30 ного раствора используют цементно-известковый раствор, или цементный раствор, или известково-гипсовый раствор, или известковый раствор. В качестве защитного слоя 2 используют цементно-известковый раствор или крошку натурального камня. Причем в качестве крошки натурального камня используют крошку мрамора или гранита. Крошка натурального камня нанесена на лицевую поверхность листа сухой штукатурки 1 при помощи клея. Облицовочную панель получают и используют следующим образом. Предварительно готовят строительный раствор. В качестве строительного раствора используют цементно-известковый раствор или цементный раствор, или цементногипсовый раствор, или известковый раствор. Дальше формируют лист сухой штукатурки 1 заданного размера путем заливки готового строительного раствора в опалубку. Причем при заливке строительного раствора до его затвердения в нем сразу располагают две армирующие сетки 3 и 4 таким образом, что после его затвердения образуется лист сухой штукатурки 1 с армирующей сеткой 3, расположенной с лицевой стороны листа сухой штукатурки 1, и армирующей сеткой 4, расположенной с оборотной стороны листа сухой штукатурки 1. При этом армирующую сетку 3 выполняют с выпуском на 10-15 см по периметру готового листа сухой штукатурки 1 для обеспечения возможности крепления к стенам зданий. В отдельном случае выполнения облицовочной панели армирующую сетку 4 выполняют с выпуском на 10-15 см по периметру листа сухой штукатурки 1 для обеспечения возможности крепления к стенам зданий. Далее на лицевую сторону готового листа сухой штукатурки 1 наносят защитный слой 2 с толщиной не менее 5 мм. В качестве защитного слоя 2 используют цементноизвестковый раствор или крошку натурального камня. Причем в качестве крошки натурального камня используют крошку мрамора или гранита. Крошку натурального камня наносят на лицевую поверхность готового листа сухой штукатурки 1 при помощи клея. Защитный слой 2 из цементно-известкового раствора наносят на лицевую поверхность готового листа сухой штукатурки 1. Готовую облицовочную панель используют для облицовывания внутренних и внешних стен зданий. При выполнении облицовывания внутренних и внешних стен облицовочную панель монтируют одновременно с возведением стен здания путем заделки выступов армирующей сетки 3 в стену здания. Была изготовлена облицовочная панель, содержащая лист сухой штукатурки 1 из цементно-известкового раствора с размером 1407015 мм, на лицевую сторону которого нанесен защитный слой 2 из крошки мрамора толщиной 10 мм при помощи клея. Лист сухой штукатурки 1 содержит расположенные в середине две армирующие сетки 3 и 4, каждая из которых выполнена с размером ячеек 5 мм. Армирующая сетка 3, расположенная с лицевой стороны листа сухой штукатурки 1, выполнена с выпуском на 15 см по периметру листа сухой штукатурки 1. Таким образом, предложенное выполнение облицовочной панели позволяет улучшить ее прочность и формостойкость при влиянии внешних факторов, что позволяет использовать облицовочную панель при облицовывании как внешних, так и внутренних стен зданий. Кроме того, обеспечивается упрощение процесса монтажа облицовочной панели при выполнении облицовывания. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
