Облицовочная плита

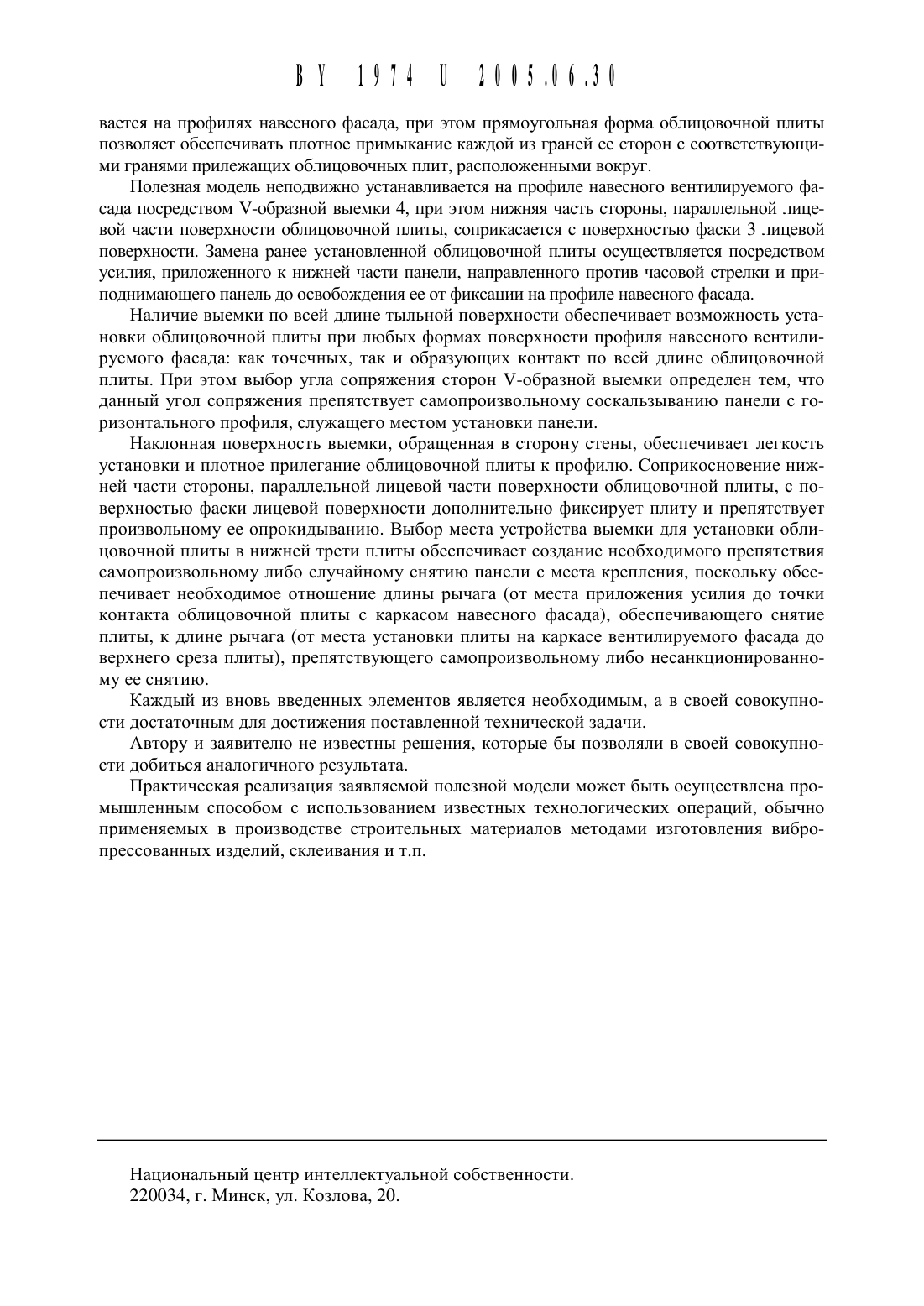

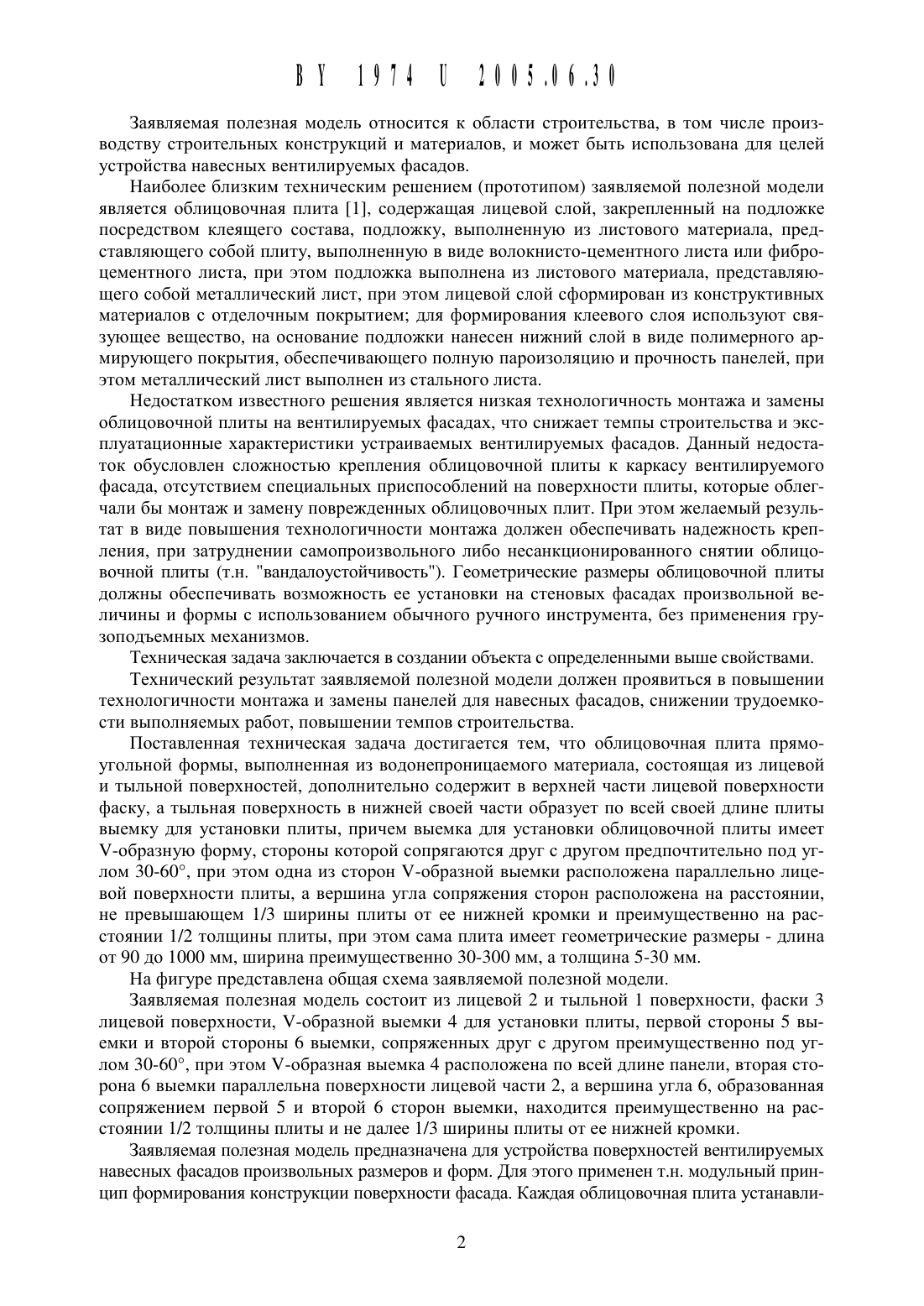

ПОЛЕЗНОЙ з, и МОДЕ-ЛИК (46)2005.06.30 АТЕНТУ 51)7 в он 13113 НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявитель Общество с ограничен ной ответственностью Гидроизолстрой (ВУ)(72) Авторы Кондратьев Иван Николаевич(73) Патентообладатель Общество с ограниченной ответственностью Гидроизолстрой (ВУ)Облицовочная плита прямоугольной формы, выполненная из водонепроницаемого материала, состоящая из лицевой и тыльной поверхностей, отличающаяся тем, что дополнительно содержит в верхней части лицевой поверхности фаску, а тыльная поверхность в нижней своей части образует по всей своей длине выемку для установки плиты, причем вь 1 емка для установки плиты имеет У-образную форму, стороны которой сопрягаются друг с другом предпочтительно под углом 30-60, при этом одна из сторон выемки параллельна поверхности лицевой части, а вершина угла сопряжения сторон расположена на расстоянии,не превышающем 1/3 Ширины плиты от ее нижней кромки и преимущественно на расстоянии 1/2 толщины плиты, при этом сама плита имеет геометрические размеры - длина от 90 до 1000 мм, Ширина преимущественно 30-300 мм, а толщина 5-30 мм.(56) 1. Патент Российской Федерации 31804.Заявляемая полезная модель относится К области строительства, в том числе производству строительных конструкций И материалов, И может быть использована для целей устройства навесных вентилируемых фасадов.Наиболее близким техническим решением (прототипом) заявляемой полезной модели является облицовочная плита 1, содержащая лицевой слой, закрепленный на подложке посредством клеящего состава, подложку, выполненную из листового материала, представляющего собой плиту, выполненную в виде волокнисто-цементного листа или фиброцементного листа, при этом подложка выполнена из листового материала, представляющего собой металлический лист, при этом лицевой слой сформирован из конструктивных материалов с отделочным покрытием для формирования клеевого слоя используют связующее вещество, на основание подложки нанесен нижний слой в виде полимерного армирующего покрытия, обеспечивающего полную пароизоляцию и прочность панелей, при этом металлический лист выполнен из стального листа.Недостатком известного рещения является низкая технологичность монтажа и замены облицовочной плиты на вентилируемых фасадах, что снижает темпы строительства и эксплуатационные характеристики устраиваемых вентилируемых фасадов. Данный недостаток обусловлен сложностью крепления облицовочной плиты к каркасу вентилируемого фасада, отсутствием специальных приспособлений на поверхности плиты, которые облегчали бы монтаж и замену поврежденных облицовочных плит. При этом желаемый результат в виде повыщения технологичности монтажа должен обеспечивать надежность крепления, при затруднении самопроизвольного либо несанкционированного снятии облицовочной плиты (т.н. вандалоустойчивость). Геометрические размеры облицовочной плиты должны обеспечивать возможность ее установки на стеновых фасадах произвольной величины и формы с использованием обычного ручного инструмента, без применения грузоподъемных механизмов.Техническая задача заключается в создании объекта с определенными выще свойствами.Технический результат заявляемой полезной модели должен проявиться в повыщении технологичности монтажа и замены панелей для навесных фасадов, снижении трудоемкости выполняемых работ, повыщении темпов строительства.Поставленная техническая задача достигается тем, что облицовочная плита прямоугольной формы, выполненная из водонепроницаемого материала, состоящая из лицевой и тыльной поверхностей, дополнительно содержит в верхней части лицевой поверхности фаску, а тыльная поверхность в нижней своей части образует по всей своей длине плиты выемку для установки плиты, причем выемка для установки облицовочной плиты имеет У-образную форму, стороны которой сопрягаются друг с другом предпочтительно под углом 30-60, при этом одна из сторон У-образной выемки расположена параллельно лицевой поверхности плиты, а верщина угла сопряжения сторон расположена на расстоянии,не превыщающем 1/3 щирины плиты от ее нижней кромки и преимущественно на расстоянии 1/2 толщины плиты, при этом сама плита имеет геометрические размеры - длина от 90 до 1000 мм, щирина преимущественно 30-300 мм, а толщина 5-30 мм.На фигуре представлена общая схема заявляемой полезной модели.Заявляемая полезная модель состоит из лицевой 2 и тыльной 1 поверхности, фаски 3 лицевой поверхности, У-образной выемки 4 для установки плиты, первой стороны 5 вь 1 емки и второй стороны 6 выемки, сопряженных друг с другом преимущественно под углом 30-60, при этом У-образная выемка 4 расположена по всей длине панели, вторая сторона 6 выемки параллельна поверхности лицевой части 2, а верщина угла 6, образованная сопряжением первой 5 и второй 6 сторон выемки, находится преимущественно на расстоянии 1/2 толщины плиты и не далее 1/3 щирины плиты от ее нижней кромки.Заявляемая полезная модель предназначена для устройства поверхностей вентилируемых навесных фасадов произвольных размеров и форм. Для этого применен т.н. модульный принцип формирования конструкции поверхности фасада. Каждая облицовочная плита устанавли ВУ 197411 2005.06.30вается на профилях навесного фасада, при этом прямоугольная форма облицовочной плиты позволяет обеспечивать плотное примыкание каждой из граней ее сторон с соответствующими гранями прилежащих облицовочных плит, расположенными вокруг.Полезная модель неподвижно устанавливается на профиле навесного вентилируемого фасада посредством У-образной выемки 4, при этом нижняя часть стороны, параллельной лицевой части поверхности облицовочной плиты, соприкасается с поверхностью фаски 3 лицевой поверхности. Замена ранее установленной облицовочной плиты осуществляется посредством усилия, приложенного К нижней части панели, направленного против часовой стрелки и приподнимающего панель до освобождения ее от фиксации на профиле навесного фасада.Наличие выемки по всей длине тыльной поверхности обеспечивает возможность установки облицовочной плиты при любых формах поверхности профиля навесного вентилируемого фасада как точечных, так и образующих контакт по всей длине облицовочной плиты. При этом выбор угла сопряжения сторон У-образной выемки определен тем, что данный угол сопряжения препятствует самопроизвольному соскальзыванию панели с горизонтального профиля, служащего местом установки панели.Наклонная поверхность выемки, обращенная в сторону стены, обеспечивает легкость установки и плотное прилегание облицовочной плиты к профилю. Соприкосновение нижней части стороны, параллельной лицевой части поверхности облицовочной плиты, с поверхностью фаски лицевой поверхности дополнительно фиксирует плиту и препятствует произвольному ее опрокидыванию. Выбор места устройства выемки для установки облицовочной плиты в нижней трети плиты обеспечивает создание необходимого препятствия самопроизвольному либо случайному снятию панели с места крепления, поскольку обеспечивает необходимое отнощение длины рычага (от места приложения усилия до точки контакта облицовочной плиты с каркасом навесного фасада), обеспечивающего снятие плиты, к длине рычага (от места установки плиты на каркасе вентилируемого фасада до верхнего среза плиты), препятствующего самопроизвольному либо несанкционированному ее снятию.Каждый из вновь введенных элементов является необходимым, а в своей совокупности достаточным для достижения поставленной технической задачи.Автору и заявителю не известны рещения, которые бы позволяли в своей совокупности добиться аналогичного результата.Практическая реализация заявляемой полезной модели может быть осуществлена промь 1 щленнь 1 м способом с использованием известных технологических операций, обычно применяемых в производстве строительных материалов методами изготовления вибропрессованных изделий, склеивания и т.п.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
