Фасадная панель

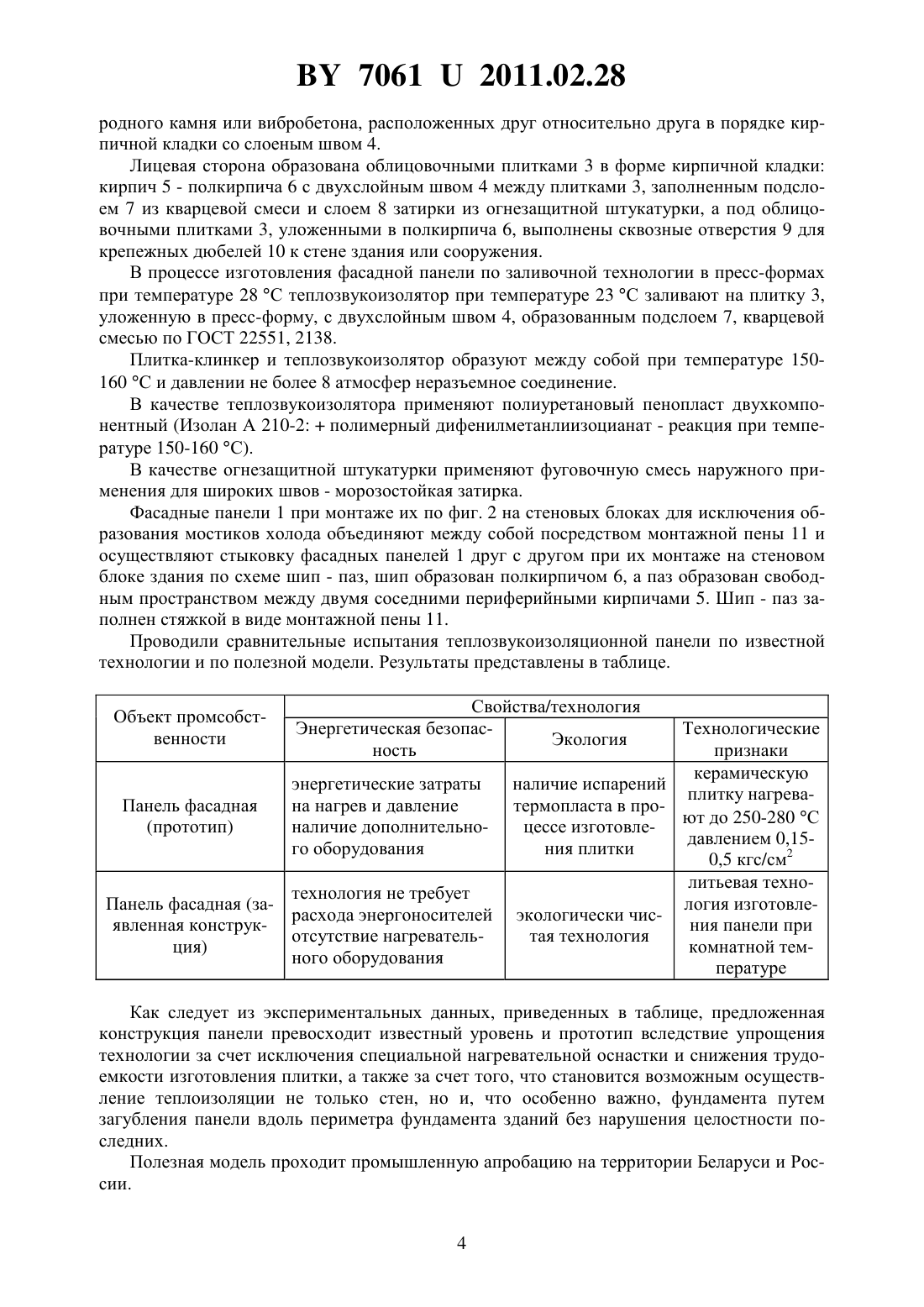

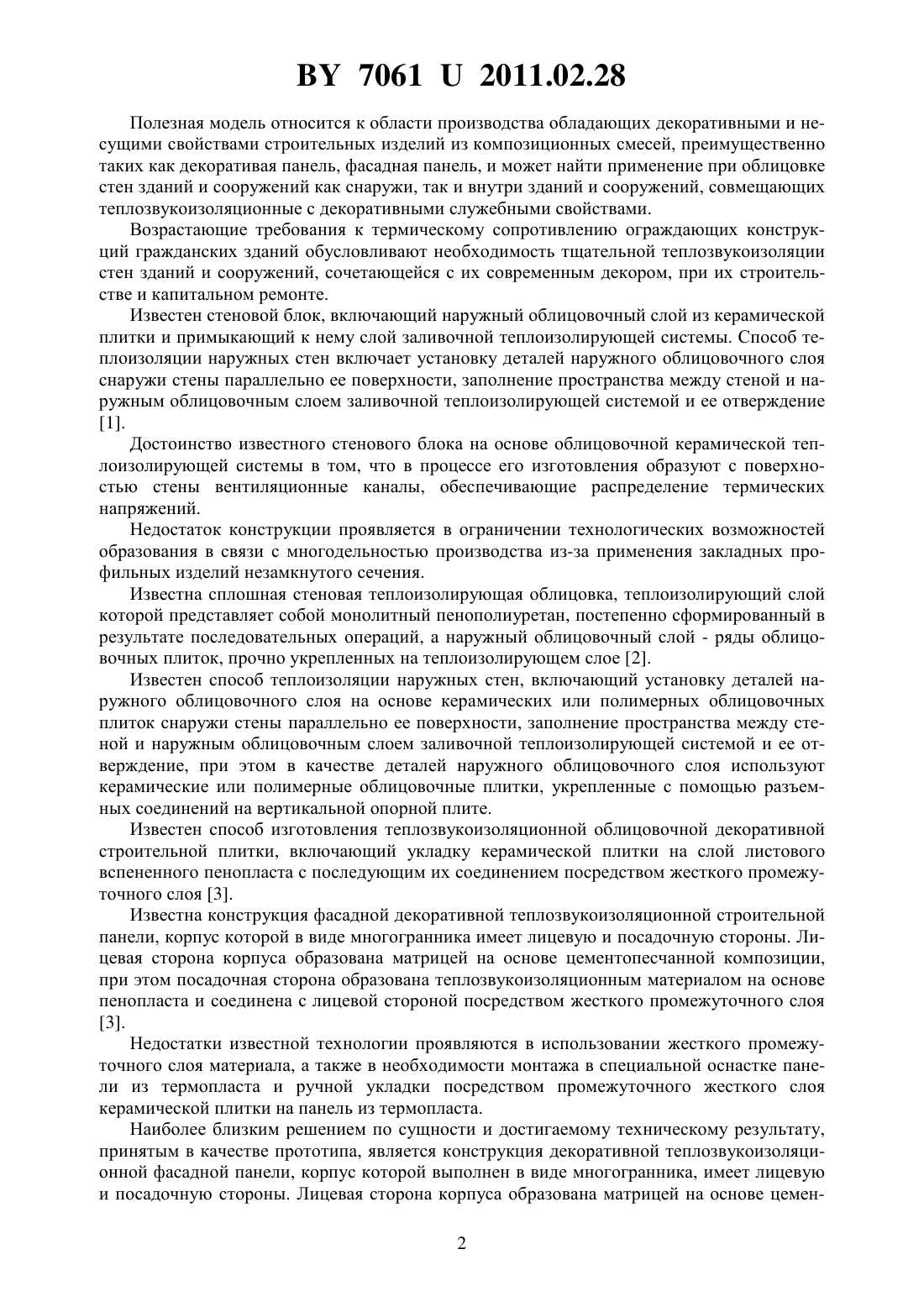

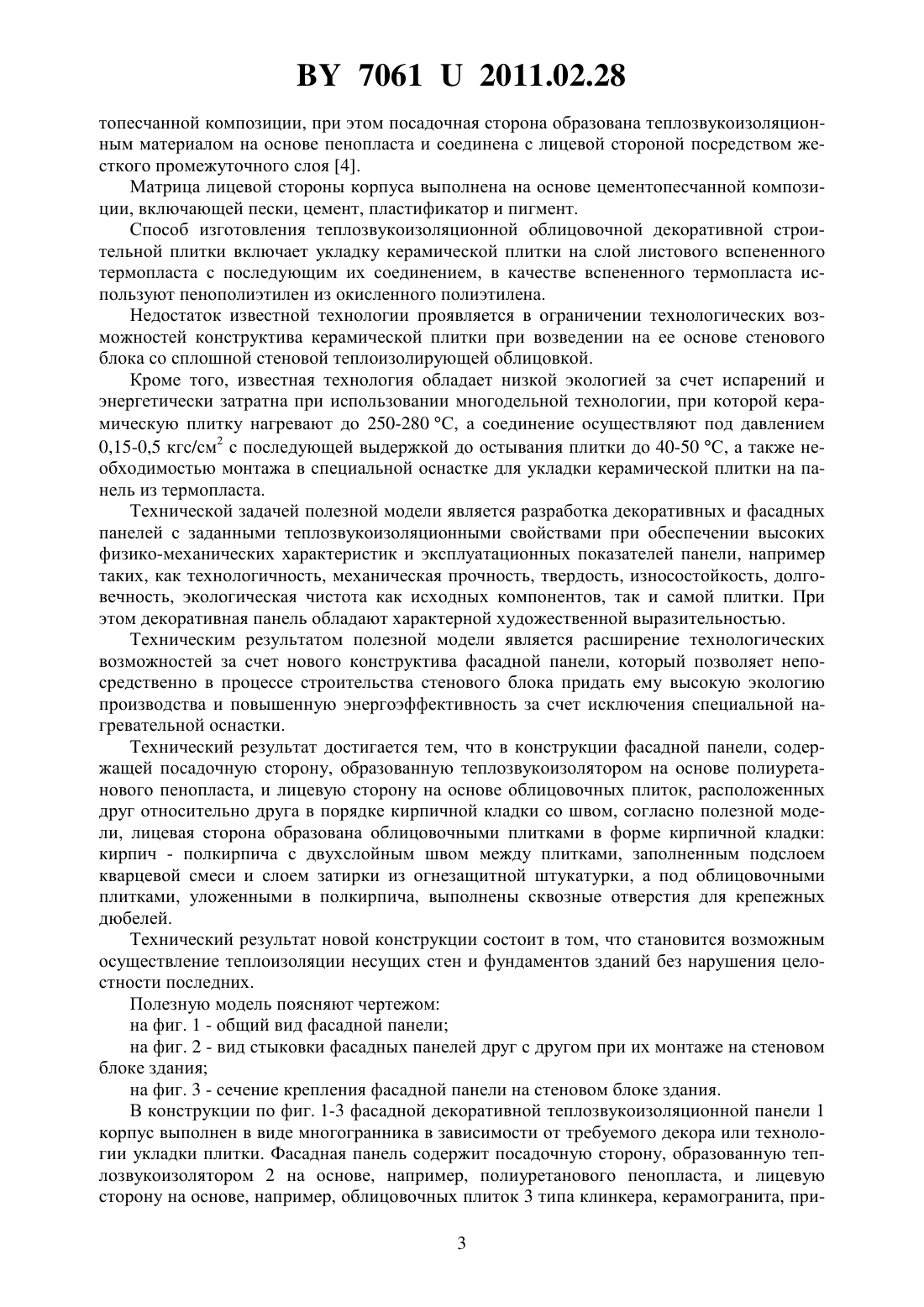

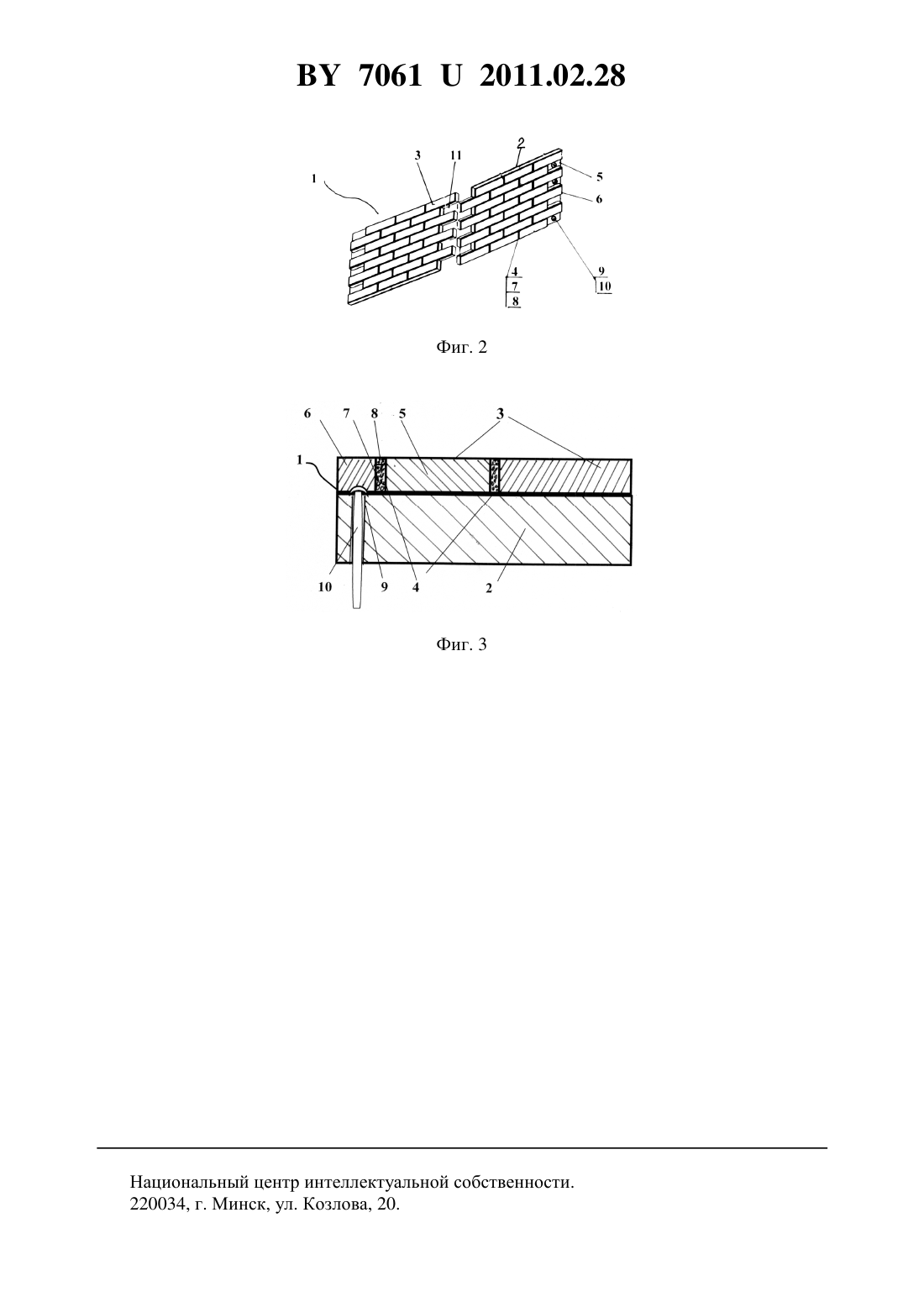

(51) МПК (2009) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Совместное общество с ограниченной ответственностью ФАСАДНЫЕ ТЕПЛОСИСТЕМЫ МАТ(72) Авторы Медведь Сергей Николаевич Болтач Владимир Владимирович(73) Патентообладатель Совместное общество с ограниченной ответственностью ФАСАДНЫЕ ТЕПЛОСИСТЕМЫ МАТ(57) Фасадная панель, содержащая посадочную сторону, образованную теплозвукоизолятором на основе полиуретанового пенопласта, и лицевую сторону на основе керамических плиток, расположенных друг относительно друга в порядке кирпичной кладки со швом,отличающаяся тем, что лицевая сторона образована облицовочными плитками в форме кирпичной кладки кирпич - полкирпича с двухслойным швом между плитками, заполненным подслоем кварцевой смеси и слоем затирки из огнезащитной штукатурки, а под облицовочными плитками, уложенными в полкирпича, выполнены сквозные отверстия для крепежных дюбелей. 70612011.02.28 Полезная модель относится к области производства обладающих декоративными и несущими свойствами строительных изделий из композиционных смесей, преимущественно таких как декоративая панель, фасадная панель, и может найти применение при облицовке стен зданий и сооружений как снаружи, так и внутри зданий и сооружений, совмещающих теплозвукоизоляционные с декоративными служебными свойствами. Возрастающие требования к термическому сопротивлению ограждающих конструкций гражданских зданий обусловливают необходимость тщательной теплозвукоизоляции стен зданий и сооружений, сочетающейся с их современным декором, при их строительстве и капитальном ремонте. Известен стеновой блок, включающий наружный облицовочный слой из керамической плитки и примыкающий к нему слой заливочной теплоизолирующей системы. Способ теплоизоляции наружных стен включает установку деталей наружного облицовочного слоя снаружи стены параллельно ее поверхности, заполнение пространства между стеной и наружным облицовочным слоем заливочной теплоизолирующей системой и ее отверждение 1. Достоинство известного стенового блока на основе облицовочной керамической теплоизолирующей системы в том, что в процессе его изготовления образуют с поверхностью стены вентиляционные каналы, обеспечивающие распределение термических напряжений. Недостаток конструкции проявляется в ограничении технологических возможностей образования в связи с многодельностью производства из-за применения закладных профильных изделий незамкнутого сечения. Известна сплошная стеновая теплоизолирующая облицовка, теплоизолирующий слой которой представляет собой монолитный пенополиуретан, постепенно сформированный в результате последовательных операций, а наружный облицовочный слой - ряды облицовочных плиток, прочно укрепленных на теплоизолирующем слое 2. Известен способ теплоизоляции наружных стен, включающий установку деталей наружного облицовочного слоя на основе керамических или полимерных облицовочных плиток снаружи стены параллельно ее поверхности, заполнение пространства между стеной и наружным облицовочным слоем заливочной теплоизолирующей системой и ее отверждение, при этом в качестве деталей наружного облицовочного слоя используют керамические или полимерные облицовочные плитки, укрепленные с помощью разъемных соединений на вертикальной опорной плите. Известен способ изготовления теплозвукоизоляционной облицовочной декоративной строительной плитки, включающий укладку керамической плитки на слой листового вспененного пенопласта с последующим их соединением посредством жесткого промежуточного слоя 3. Известна конструкция фасадной декоративной теплозвукоизоляционной строительной панели, корпус которой в виде многогранника имеет лицевую и посадочную стороны. Лицевая сторона корпуса образована матрицей на основе цементопесчанной композиции,при этом посадочная сторона образована теплозвукоизоляционным материалом на основе пенопласта и соединена с лицевой стороной посредством жесткого промежуточного слоя 3. Недостатки известной технологии проявляются в использовании жесткого промежуточного слоя материала, а также в необходимости монтажа в специальной оснастке панели из термопласта и ручной укладки посредством промежуточного жесткого слоя керамической плитки на панель из термопласта. Наиболее близким решением по сущности и достигаемому техническому результату,принятым в качестве прототипа, является конструкция декоративной теплозвукоизоляционной фасадной панели, корпус которой выполнен в виде многогранника, имеет лицевую и посадочную стороны. Лицевая сторона корпуса образована матрицей на основе цемен 2 70612011.02.28 топесчанной композиции, при этом посадочная сторона образована теплозвукоизоляционным материалом на основе пенопласта и соединена с лицевой стороной посредством жесткого промежуточного слоя 4. Матрица лицевой стороны корпуса выполнена на основе цементопесчанной композиции, включающей пески, цемент, пластификатор и пигмент. Способ изготовления теплозвукоизоляционной облицовочной декоративной строительной плитки включает укладку керамической плитки на слой листового вспененного термопласта с последующим их соединением, в качестве вспененного термопласта используют пенополиэтилен из окисленного полиэтилена. Недостаток известной технологии проявляется в ограничении технологических возможностей конструктива керамической плитки при возведении на ее основе стенового блока со сплошной стеновой теплоизолирующей облицовкой. Кроме того, известная технология обладает низкой экологией за счет испарений и энергетически затратна при использовании многодельной технологии, при которой керамическую плитку нагревают до 250-280 С, а соединение осуществляют под давлением 0,15-0,5 кгс/см 2 с последующей выдержкой до остывания плитки до 40-50 С, а также необходимостью монтажа в специальной оснастке для укладки керамической плитки на панель из термопласта. Технической задачей полезной модели является разработка декоративных и фасадных панелей с заданными теплозвукоизоляционными свойствами при обеспечении высоких физико-механических характеристик и эксплуатационных показателей панели, например таких, как технологичность, механическая прочность, твердость, износостойкость, долговечность, экологическая чистота как исходных компонентов, так и самой плитки. При этом декоративная панель обладают характерной художественной выразительностью. Техническим результатом полезной модели является расширение технологических возможностей за счет нового конструктива фасадной панели, который позволяет непосредственно в процессе строительства стенового блока придать ему высокую экологию производства и повышенную энергоэффективность за счет исключения специальной нагревательной оснастки. Технический результат достигается тем, что в конструкции фасадной панели, содержащей посадочную сторону, образованную теплозвукоизолятором на основе полиуретанового пенопласта, и лицевую сторону на основе облицовочных плиток, расположенных друг относительно друга в порядке кирпичной кладки со швом, согласно полезной модели, лицевая сторона образована облицовочными плитками в форме кирпичной кладки кирпич - полкирпича с двухслойным швом между плитками, заполненным подслоем кварцевой смеси и слоем затирки из огнезащитной штукатурки, а под облицовочными плитками, уложенными в полкирпича, выполнены сквозные отверстия для крепежных дюбелей. Технический результат новой конструкции состоит в том, что становится возможным осуществление теплоизоляции несущих стен и фундаментов зданий без нарушения целостности последних. Полезную модель поясняют чертежом на фиг. 1 - общий вид фасадной панели на фиг. 2 - вид стыковки фасадных панелей друг с другом при их монтаже на стеновом блоке здания на фиг. 3 - сечение крепления фасадной панели на стеновом блоке здания. В конструкции по фиг. 1-3 фасадной декоративной теплозвукоизоляционной панели 1 корпус выполнен в виде многогранника в зависимости от требуемого декора или технологии укладки плитки. Фасадная панель содержит посадочную сторону, образованную теплозвукоизолятором 2 на основе, например, полиуретанового пенопласта, и лицевую сторону на основе, например, облицовочных плиток 3 типа клинкера, керамогранита, при 3 70612011.02.28 родного камня или вибробетона, расположенных друг относительно друга в порядке кирпичной кладки со слоеным швом 4. Лицевая сторона образована облицовочными плитками 3 в форме кирпичной кладки кирпич 5 - полкирпича 6 с двухслойным швом 4 между плитками 3, заполненным подслоем 7 из кварцевой смеси и слоем 8 затирки из огнезащитной штукатурки, а под облицовочными плитками 3, уложенными в полкирпича 6, выполнены сквозные отверстия 9 для крепежных дюбелей 10 к стене здания или сооружения. В процессе изготовления фасадной панели по заливочной технологии в пресс-формах при температуре 28 С теплозвукоизолятор при температуре 23 С заливают на плитку 3,уложенную в пресс-форму, с двухслойным швом 4, образованным подслоем 7, кварцевой смесью по ГОСТ 22551, 2138. Плитка-клинкер и теплозвукоизолятор образуют между собой при температуре 150160 С и давлении не более 8 атмосфер неразъемное соединение. В качестве теплозвукоизолятора применяют полиуретановый пенопласт двухкомпонентный (Изолан А 210-2 полимерный дифенилметанлиизоцианат - реакция при температуре 150-160 С). В качестве огнезащитной штукатурки применяют фуговочную смесь наружного применения для широких швов - морозостойкая затирка. Фасадные панели 1 при монтаже их по фиг. 2 на стеновых блоках для исключения образования мостиков холода объединяют между собой посредством монтажной пены 11 и осуществляют стыковку фасадных панелей 1 друг с другом при их монтаже на стеновом блоке здания по схеме шип - паз, шип образован полкирпичом 6, а паз образован свободным пространством между двумя соседними периферийными кирпичами 5. Шип - паз заполнен стяжкой в виде монтажной пены 11. Проводили сравнительные испытания теплозвукоизоляционной панели по известной технологии и по полезной модели. Результаты представлены в таблице. Объект промсобственности Свойства/технология Энергетическая безопасЭкология ность энергетические затраты на нагрев и давление наличие дополнительного оборудования технология не требует Панель фасадная (зарасхода энергоносителей явленная конструкотсутствие нагревательция) ного оборудования Технологические признаки керамическую наличие испарений плитку нагреватермопласта в проют до 250-280 С цессе изготовледавлением 0,15 ния плитки 0,5 кгс/см 2 литьевая технология изготовлеэкологически чисния панели при тая технология комнатной температуре Как следует из экспериментальных данных, приведенных в таблице, предложенная конструкция панели превосходит известный уровень и прототип вследствие упрощения технологии за счет исключения специальной нагревательной оснастки и снижения трудоемкости изготовления плитки, а также за счет того, что становится возможным осуществление теплоизоляции не только стен, но и, что особенно важно, фундамента путем загубления панели вдоль периметра фундамента зданий без нарушения целостности последних. Полезная модель проходит промышленную апробацию на территории Беларуси и России. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 5
