Уплотнитель анкера

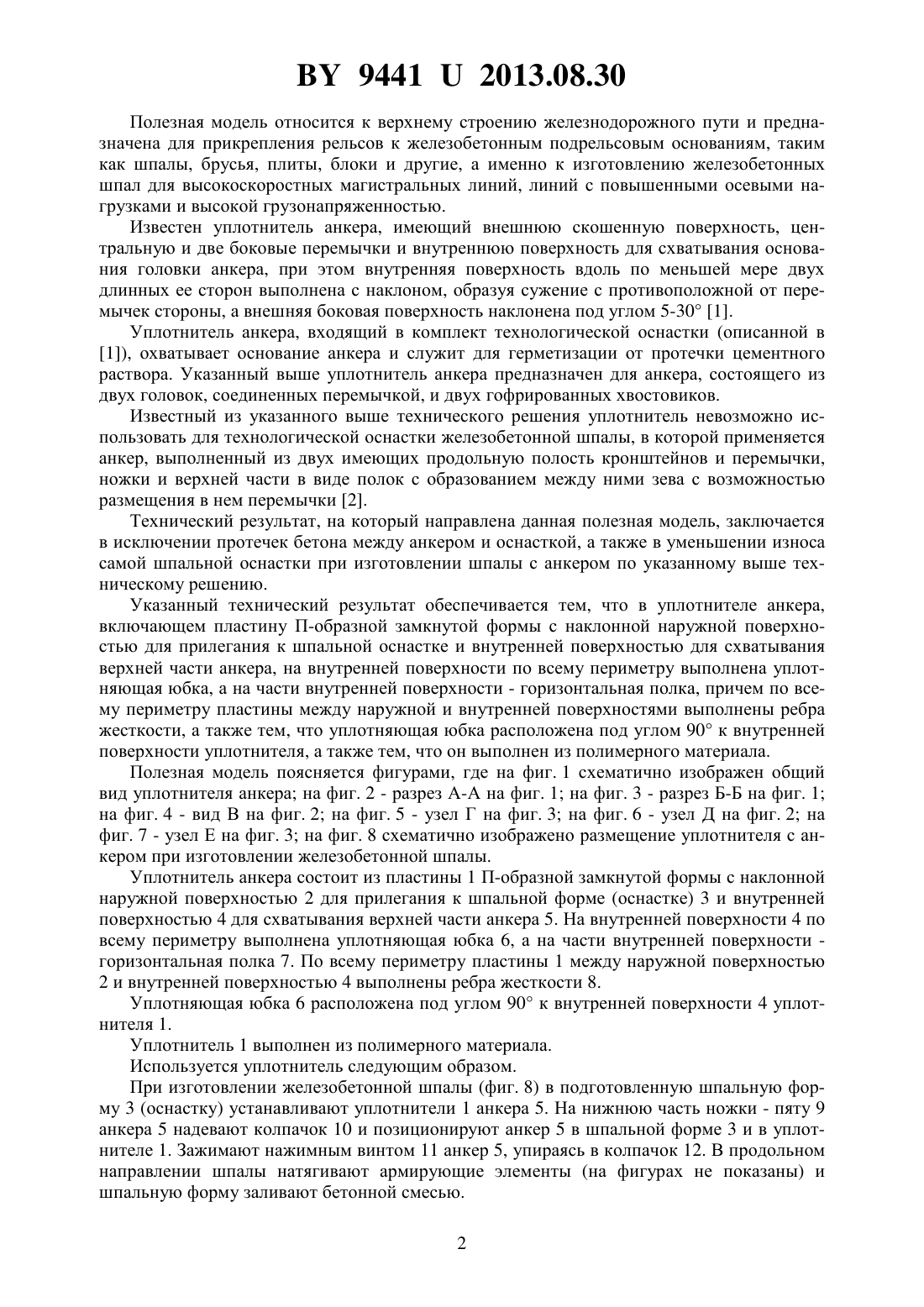

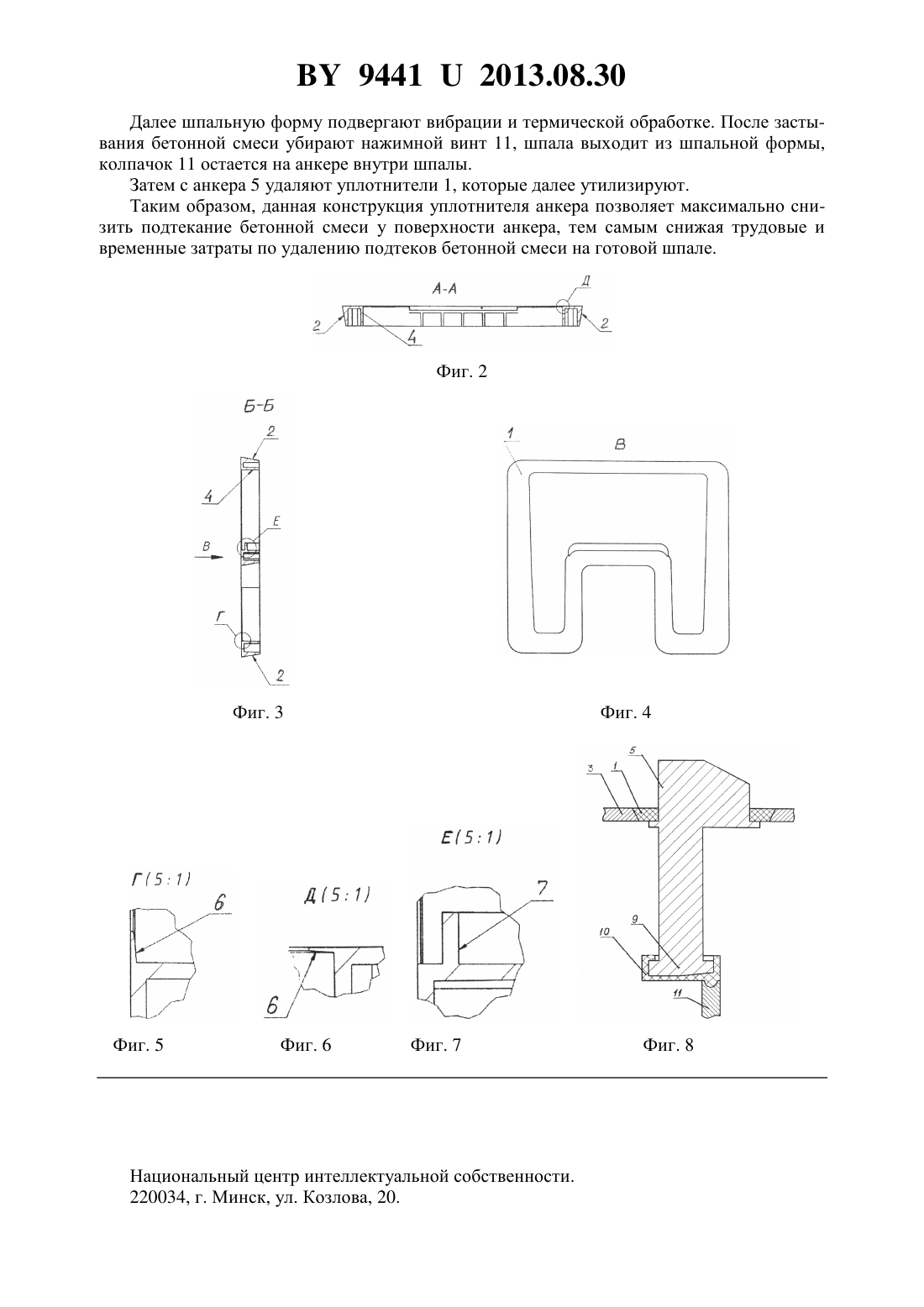

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Закрытое акционерное общество Политэкс-НН(72) Автор Князев Сергей Сергеевич(73) Патентообладатель Закрытое акционерное общество Политэкс-НН(57) 1. Уплотнитель анкера, включающий пластину П-образной замкнутой формы с наклонной наружной поверхностью для прилегания к шпальной оснастке и внутренней поверхностью для схватывания верхней части анкера, при этом на внутренней поверхности по всему периметру выполнена уплотняющая юбка, а на части внутренней поверхности горизонтальная полка, причем по всему периметру пластины между наружной и внутренней поверхностями выполнены ребра жесткости. 2. Уплотнитель по п. 1, отличающийся тем, что уплотняющая юбка расположена под углом 90 к внутренней поверхности уплотнителя. 3. Уплотнитель по п. 1, отличающийся тем, что он выполнен из полимерного материала. 94412013.08.30 Полезная модель относится к верхнему строению железнодорожного пути и предназначена для прикрепления рельсов к железобетонным подрельсовым основаниям, таким как шпалы, брусья, плиты, блоки и другие, а именно к изготовлению железобетонных шпал для высокоскоростных магистральных линий, линий с повышенными осевыми нагрузками и высокой грузонапряженностью. Известен уплотнитель анкера, имеющий внешнюю скошенную поверхность, центральную и две боковые перемычки и внутреннюю поверхность для схватывания основания головки анкера, при этом внутренняя поверхность вдоль по меньшей мере двух длинных ее сторон выполнена с наклоном, образуя сужение с противоположной от перемычек стороны, а внешняя боковая поверхность наклонена под углом 5-30 1. Уплотнитель анкера, входящий в комплект технологической оснастки (описанной в 1), охватывает основание анкера и служит для герметизации от протечки цементного раствора. Указанный выше уплотнитель анкера предназначен для анкера, состоящего из двух головок, соединенных перемычкой, и двух гофрированных хвостовиков. Известный из указанного выше технического решения уплотнитель невозможно использовать для технологической оснастки железобетонной шпалы, в которой применяется анкер, выполненный из двух имеющих продольную полость кронштейнов и перемычки,ножки и верхней части в виде полок с образованием между ними зева с возможностью размещения в нем перемычки 2. Технический результат, на который направлена данная полезная модель, заключается в исключении протечек бетона между анкером и оснасткой, а также в уменьшении износа самой шпальной оснастки при изготовлении шпалы с анкером по указанному выше техническому решению. Указанный технический результат обеспечивается тем, что в уплотнителе анкера,включающем пластину П-образной замкнутой формы с наклонной наружной поверхностью для прилегания к шпальной оснастке и внутренней поверхностью для схватывания верхней части анкера, на внутренней поверхности по всему периметру выполнена уплотняющая юбка, а на части внутренней поверхности - горизонтальная полка, причем по всему периметру пластины между наружной и внутренней поверхностями выполнены ребра жесткости, а также тем, что уплотняющая юбка расположена под углом 90 к внутренней поверхности уплотнителя, а также тем, что он выполнен из полимерного материала. Полезная модель поясняется фигурами, где на фиг. 1 схематично изображен общий вид уплотнителя анкера на фиг. 2 - разрез А-А на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - вид В на фиг. 2 на фиг. 5 - узел Г на фиг. 3 на фиг. 6 - узел Д на фиг. 2 на фиг. 7 - узел Е на фиг. 3 на фиг. 8 схематично изображено размещение уплотнителя с анкером при изготовлении железобетонной шпалы. Уплотнитель анкера состоит из пластины 1 П-образной замкнутой формы с наклонной наружной поверхностью 2 для прилегания к шпальной форме (оснастке) 3 и внутренней поверхностью 4 для схватывания верхней части анкера 5. На внутренней поверхности 4 по всему периметру выполнена уплотняющая юбка 6, а на части внутренней поверхности горизонтальная полка 7. По всему периметру пластины 1 между наружной поверхностью 2 и внутренней поверхностью 4 выполнены ребра жесткости 8. Уплотняющая юбка 6 расположена под углом 90 к внутренней поверхности 4 уплотнителя 1. Уплотнитель 1 выполнен из полимерного материала. Используется уплотнитель следующим образом. При изготовлении железобетонной шпалы (фиг. 8) в подготовленную шпальную форму 3 (оснастку) устанавливают уплотнители 1 анкера 5. На нижнюю часть ножки - пяту 9 анкера 5 надевают колпачок 10 и позиционируют анкер 5 в шпальной форме 3 и в уплотнителе 1. Зажимают нажимным винтом 11 анкер 5, упираясь в колпачок 12. В продольном направлении шпалы натягивают армирующие элементы (на фигурах не показаны) и шпальную форму заливают бетонной смесью. 2 94412013.08.30 Далее шпальную форму подвергают вибрации и термической обработке. После застывания бетонной смеси убирают нажимной винт 11, шпала выходит из шпальной формы,колпачок 11 остается на анкере внутри шпалы. Затем с анкера 5 удаляют уплотнители 1, которые далее утилизируют. Таким образом, данная конструкция уплотнителя анкера позволяет максимально снизить подтекание бетонной смеси у поверхности анкера, тем самым снижая трудовые и временные затраты по удалению подтеков бетонной смеси на готовой шпале. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
