Смеситель пенный универсальный насосной установки автомобиля воздушно-пенного тушения

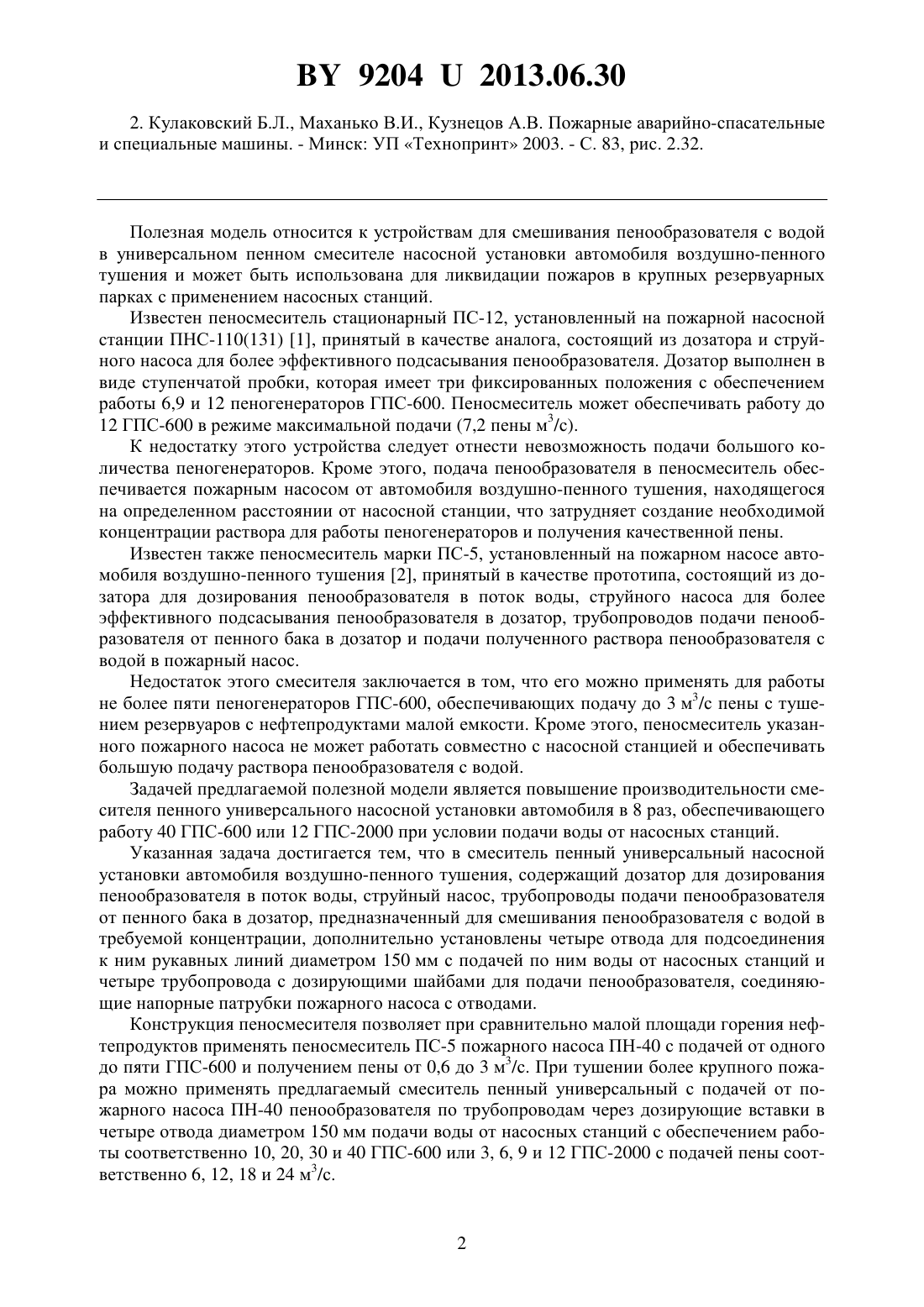

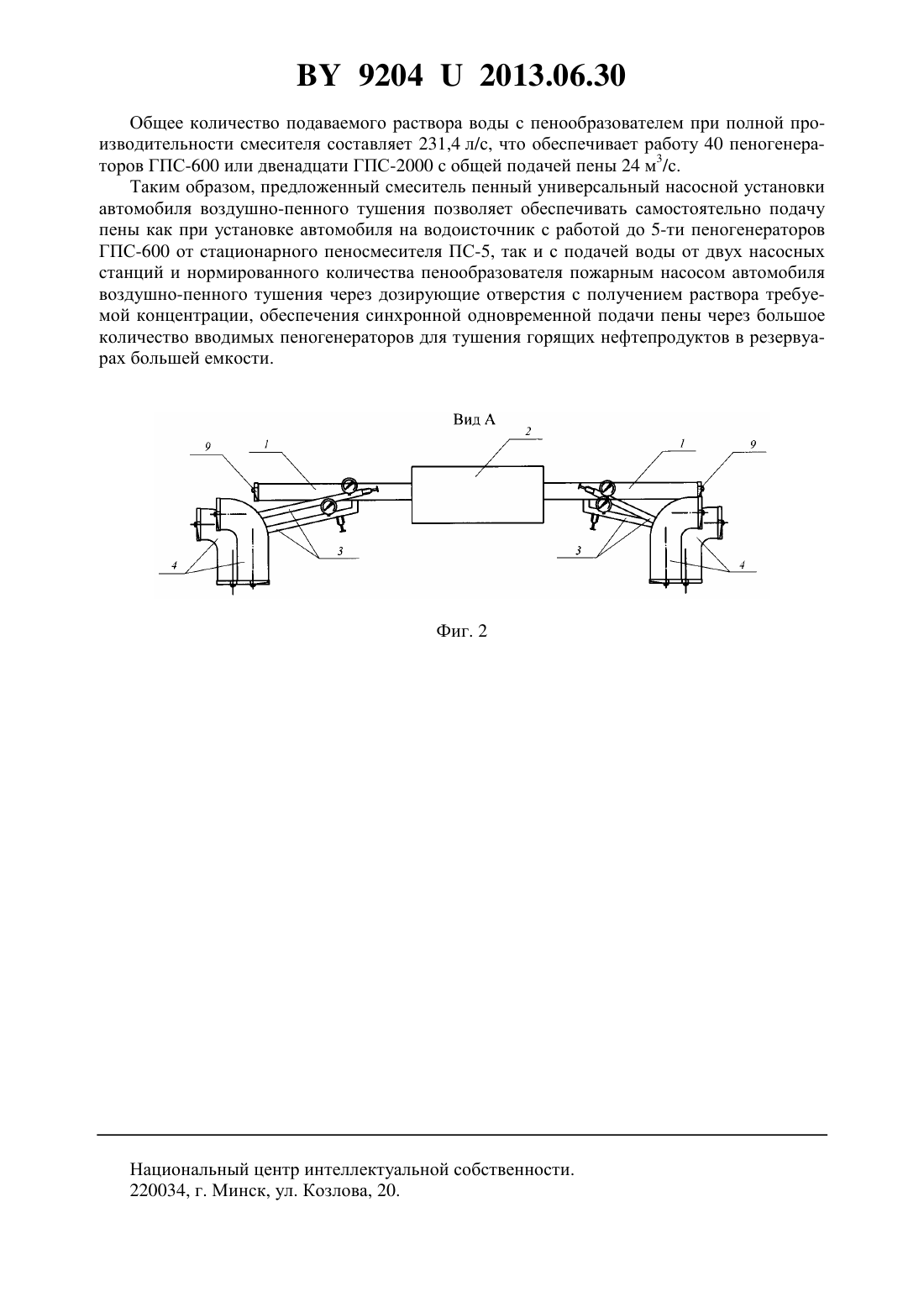

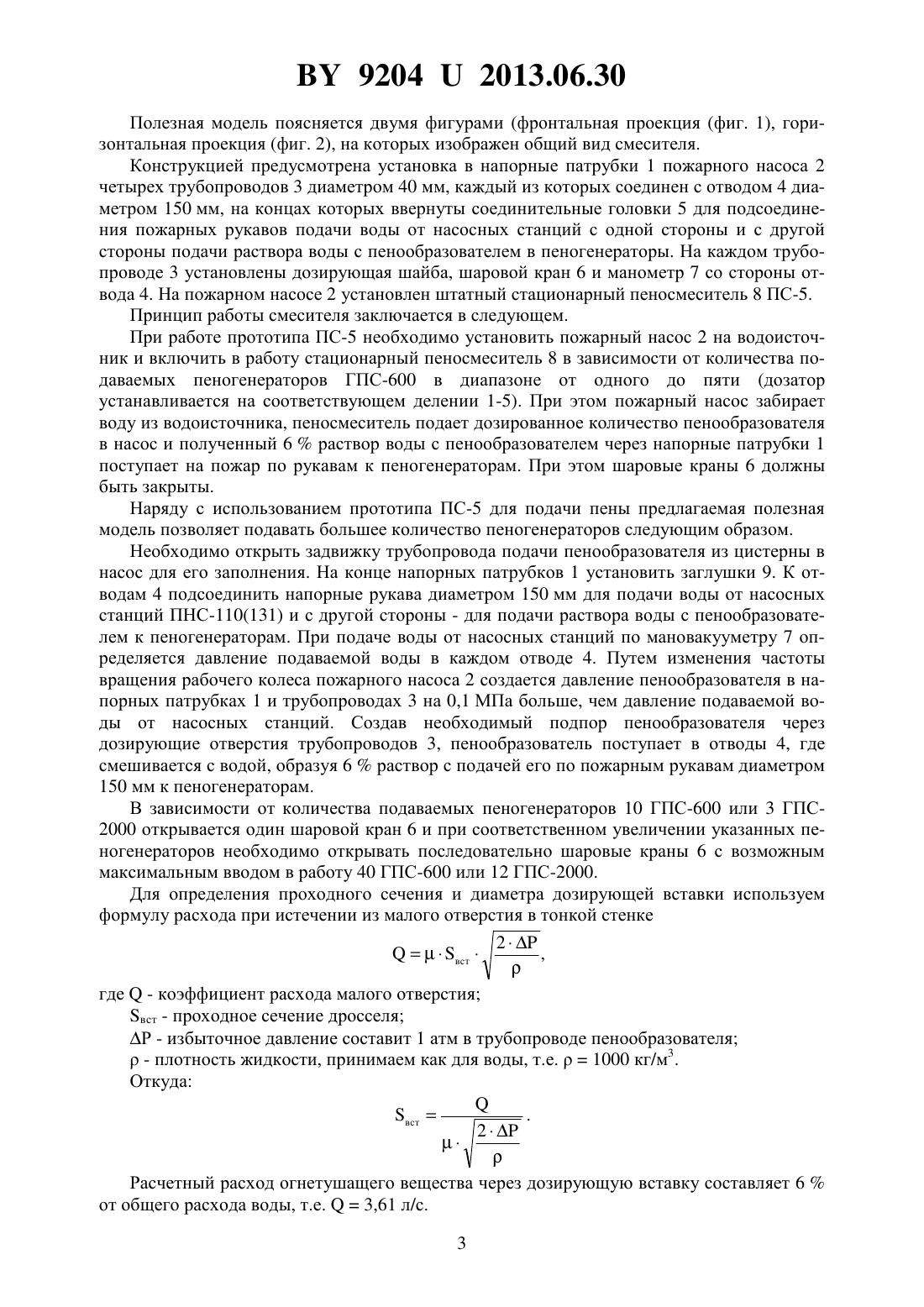

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СМЕСИТЕЛЬ ПЕННЫЙ УНИВЕРСАЛЬНЫЙ НАСОСНОЙ УСТАНОВКИ АВТОМОБИЛЯ ВОЗДУШНО-ПЕННОГО ТУШЕНИЯ(71) Заявитель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Кулаковский Борис Леонидович Маханько Владимир Иванович Грачулин Александр Владимирович Борейко Артур Михайлович(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Смеситель пенный универсальный насосной установки автомобиля воздушно-пенного тушения, содержащий дозатор для дозирования пенообразователя в поток воды, струйный насос, трубопроводы подачи пенообразователя от пенного бака в дозатор, предназначенные для смешивания пенообразователя с водой в требуемой концентрации, отличающийся тем, что дополнительно установлены четыре отвода для подсоединения к ним рукавных линий диаметром 150 мм с подачей по ним воды от насосных станций и четыре трубопровода с дозирующими шайбами для подачи пенообразователя, соединяющие напорные патрубки пожарного насоса с отводами.(56) 1. Кулаковский Б.Л., Маханько В.И., Томчук С.Л. Пожарно-техническое и аварийноспасательное оборудование. Ч. 2. - Минск Респ. Центр сертификации и экспертизы лицензируемых видов деятельности МЧС Республики Беларусь, 2010. - С. 76, рис. 3.21. 92042013.06.30 2. Кулаковский Б.Л., Маханько В.И., Кузнецов А.В. Пожарные аварийно-спасательные и специальные машины. - Минск УП Технопринт 2003. - С. 83, рис. 2.32. Полезная модель относится к устройствам для смешивания пенообразователя с водой в универсальном пенном смесителе насосной установки автомобиля воздушно-пенного тушения и может быть использована для ликвидации пожаров в крупных резервуарных парках с применением насосных станций. Известен пеносмеситель стационарный ПС-12, установленный на пожарной насосной станции ПНС-110(131) 1, принятый в качестве аналога, состоящий из дозатора и струйного насоса для более эффективного подсасывания пенообразователя. Дозатор выполнен в виде ступенчатой пробки, которая имеет три фиксированных положения с обеспечением работы 6,9 и 12 пеногенераторов ГПС-600. Пеносмеситель может обеспечивать работу до 12 ГПС-600 в режиме максимальной подачи (7,2 пены м 3/с). К недостатку этого устройства следует отнести невозможность подачи большого количества пеногенераторов. Кроме этого, подача пенообразователя в пеносмеситель обеспечивается пожарным насосом от автомобиля воздушно-пенного тушения, находящегося на определенном расстоянии от насосной станции, что затрудняет создание необходимой концентрации раствора для работы пеногенераторов и получения качественной пены. Известен также пеносмеситель марки ПС-5, установленный на пожарном насосе автомобиля воздушно-пенного тушения 2, принятый в качестве прототипа, состоящий из дозатора для дозирования пенообразователя в поток воды, струйного насоса для более эффективного подсасывания пенообразователя в дозатор, трубопроводов подачи пенообразователя от пенного бака в дозатор и подачи полученного раствора пенообразователя с водой в пожарный насос. Недостаток этого смесителя заключается в том, что его можно применять для работы не более пяти пеногенераторов ГПС-600, обеспечивающих подачу до 3 м 3/с пены с тушением резервуаров с нефтепродуктами малой емкости. Кроме этого, пеносмеситель указанного пожарного насоса не может работать совместно с насосной станцией и обеспечивать большую подачу раствора пенообразователя с водой. Задачей предлагаемой полезной модели является повышение производительности смесителя пенного универсального насосной установки автомобиля в 8 раз, обеспечивающего работу 40 ГПС-600 или 12 ГПС-2000 при условии подачи воды от насосных станций. Указанная задача достигается тем, что в смеситель пенный универсальный насосной установки автомобиля воздушно-пенного тушения, содержащий дозатор для дозирования пенообразователя в поток воды, струйный насос, трубопроводы подачи пенообразователя от пенного бака в дозатор, предназначенный для смешивания пенообразователя с водой в требуемой концентрации, дополнительно установлены четыре отвода для подсоединения к ним рукавных линий диаметром 150 мм с подачей по ним воды от насосных станций и четыре трубопровода с дозирующими шайбами для подачи пенообразователя, соединяющие напорные патрубки пожарного насоса с отводами. Конструкция пеносмесителя позволяет при сравнительно малой площади горения нефтепродуктов применять пеносмеситель ПС-5 пожарного насоса ПН-40 с подачей от одного до пяти ГПС-600 и получением пены от 0,6 до 3 м 3/с. При тушении более крупного пожара можно применять предлагаемый смеситель пенный универсальный с подачей от пожарного насоса ПН-40 пенообразователя по трубопроводам через дозирующие вставки в четыре отвода диаметром 150 мм подачи воды от насосных станций с обеспечением работы соответственно 10, 20, 30 и 40 ГПС-600 или 3, 6, 9 и 12 ГПС-2000 с подачей пены соответственно 6, 12, 18 и 24 м 3/с. 92042013.06.30 Полезная модель поясняется двумя фигурами (фронтальная проекция (фиг. 1), горизонтальная проекция (фиг. 2), на которых изображен общий вид смесителя. Конструкцией предусмотрена установка в напорные патрубки 1 пожарного насоса 2 четырех трубопроводов 3 диаметром 40 мм, каждый из которых соединен с отводом 4 диаметром 150 мм, на концах которых ввернуты соединительные головки 5 для подсоединения пожарных рукавов подачи воды от насосных станций с одной стороны и с другой стороны подачи раствора воды с пенообразователем в пеногенераторы. На каждом трубопроводе 3 установлены дозирующая шайба, шаровой кран 6 и манометр 7 со стороны отвода 4. На пожарном насосе 2 установлен штатный стационарный пеносмеситель 8 ПС-5. Принцип работы смесителя заключается в следующем. При работе прототипа ПС-5 необходимо установить пожарный насос 2 на водоисточник и включить в работу стационарный пеносмеситель 8 в зависимости от количества подаваемых пеногенераторов ГПС-600 в диапазоне от одного до пяти (дозатор устанавливается на соответствующем делении 1-5). При этом пожарный насос забирает воду из водоисточника, пеносмеситель подает дозированное количество пенообразователя в насос и полученный 6 раствор воды с пенообразователем через напорные патрубки 1 поступает на пожар по рукавам к пеногенераторам. При этом шаровые краны 6 должны быть закрыты. Наряду с использованием прототипа ПС-5 для подачи пены предлагаемая полезная модель позволяет подавать большее количество пеногенераторов следующим образом. Необходимо открыть задвижку трубопровода подачи пенообразователя из цистерны в насос для его заполнения. На конце напорных патрубков 1 установить заглушки 9. К отводам 4 подсоединить напорные рукава диаметром 150 мм для подачи воды от насосных станций ПНС-110(131) и с другой стороны - для подачи раствора воды с пенообразователем к пеногенераторам. При подаче воды от насосных станций по мановакууметру 7 определяется давление подаваемой воды в каждом отводе 4. Путем изменения частоты вращения рабочего колеса пожарного насоса 2 создается давление пенообразователя в напорных патрубках 1 и трубопроводах 3 на 0,1 МПа больше, чем давление подаваемой воды от насосных станций. Создав необходимый подпор пенообразователя через дозирующие отверстия трубопроводов 3, пенообразователь поступает в отводы 4, где смешивается с водой, образуя 6 раствор с подачей его по пожарным рукавам диаметром 150 мм к пеногенераторам. В зависимости от количества подаваемых пеногенераторов 10 ГПС-600 или 3 ГПС 2000 открывается один шаровой кран 6 и при соответственном увеличении указанных пеногенераторов необходимо открывать последовательно шаровые краны 6 с возможным максимальным вводом в работу 40 ГПС-600 или 12 ГПС-2000. Для определения проходного сечения и диаметра дозирующей вставки используем формулу расхода при истечении из малого отверстия в тонкой стенке 2 вст, где- коэффициент расхода малого отверстия вст - проходное сечение дросселя Р - избыточное давление составит 1 атм в трубопроводе пенообразователя- плотность жидкости, принимаем как для воды, т.е.1000 кг/м 3. Откуда Расчетный расход огнетушащего вещества через дозирующую вставку составляет 6 от общего расхода воды, т.е.3,61 л/с. 3 92042013.06.30 Общее количество подаваемого раствора воды с пенообразователем при полной производительности смесителя составляет 231,4 л/с, что обеспечивает работу 40 пеногенераторов ГПС-600 или двенадцати ГПС-2000 с общей подачей пены 24 м 3/с. Таким образом, предложенный смеситель пенный универсальный насосной установки автомобиля воздушно-пенного тушения позволяет обеспечивать самостоятельно подачу пены как при установке автомобиля на водоисточник с работой до 5-ти пеногенераторов ГПС-600 от стационарного пеносмесителя ПС-5, так и с подачей воды от двух насосных станций и нормированного количества пенообразователя пожарным насосом автомобиля воздушно-пенного тушения через дозирующие отверстия с получением раствора требуемой концентрации, обеспечения синхронной одновременной подачи пены через большое количество вводимых пеногенераторов для тушения горящих нефтепродуктов в резервуарах большей емкости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
