Устройство для тушения пожара в резервуаре с понтоном

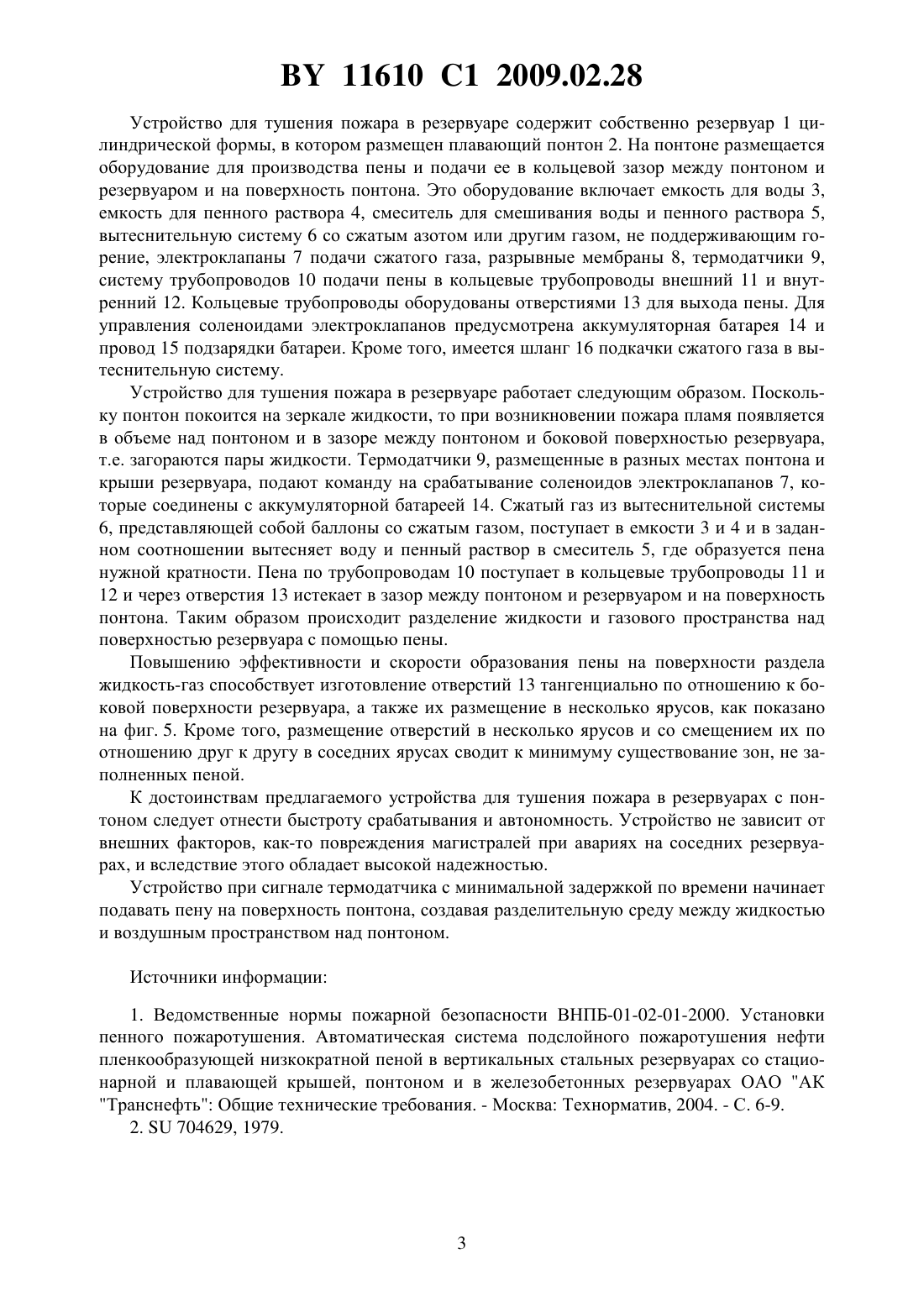

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРА В РЕЗЕРВУАРЕ С ПОНТОНОМ(71) Заявитель Частное производственно-торговое унитарное предприятие Брандмейстер Республиканского государственно-общественного объединения Белорусское добровольное пожарное общество(72) Авторы Астапов Валерий Петрович Нацевский Сергей Анатольевич Жидович Анатолий Иосифович Сницаренко Анатолий Федорович(73) Патентообладатель Частное производственно-торговое унитарное предприятие Брандмейстер Республиканского государственно-общественного объединения Белорусское добровольное пожарное общество(56) Ведомственные нормы пожарной безопасности. ВНПБ-01-02-01-2000. Установки пенного пожаротушения. Автоматическая система подслойного пожаротушения нефти пленкообразующей низкократной пеной в вертикальных стальных резервуарах со стационарной и плавающей крышей, понтоном и в железобетонных резервуарах ОАО АК Транснефть Общие технические требования. - Москва Технорматив,2004. - С. 6-9.704629, 1979.(57) 1. Устройство для тушения пожара в резервуаре с понтоном, содержащее кольцевой трубопровод с отверстиями выхода пены, отличающееся тем, что кольцевой трубопровод установлен на понтоне, отверстия выполнены в несколько ярусов со смещением друг относительно друга в соседних ярусах и тангенциально по отношению к боковой поверхности резервуара. 2. Устройство по п. 1, отличающееся тем, что на понтоне коаксиально кольцевому трубопроводу размещены, по меньшей мере, один дополнительный кольцевой трубопровод меньшего диаметра, а также установка образования и подачи пены. 11610 1 2009.02.28 Изобретение относится к противопожарной технике и предназначено преимущественно для тушения пожаров в резервуарах с понтоном, например, стальных или бетонных. Тушение пожаров в резервуарах для хранения горючих жидкостей, главным образом нефтепродуктов, производится либо с помощью высоконапорных пеногенераторов подслойного пожаротушения через толщу жидкости, либо путем подачи пенообразователя сверху на зеркало жидкости. Известно устройство для тушения пожара в резервуаре 2. В этом устройстве подача пены производится по пенопроводу, срез которого расположен выше максимального уровня жидкости в резервуаре. При пожаре пена из пенопровода сливается на зеркало жидкости. При частично заполненном резервуаре пена падает вниз с большой высоты, проходя слой пламени и горячих газов. При этом происходит ее разрушение и снижение эффективности тушения пожара, что является недостатком устройства. Известно устройство пенного пожаротушения в резервуаре с плавающим понтоном,которое по своей технической сущности наиболее близко к предлагаемому и выбрано в качестве прототипа 1. Это устройство выполнено следующим образом. В резервуаре с плавающим понтоном организована система подслойного пожаротушения низкократной пеной, подаваемой через кольцевой трубопровод, расположенный на днище резервуара, в толщу жидкости с помощью высоконапорного пеногенератора, расположенного вне резервуара. Кроме пеногенератора система имеет на трассе подачи пены обратный клапан, электроклапаны и разрывную мембрану. При подаче пены в трубопроводе создается давление, вначале достаточное для разрушения мембраны, а затем для преодоления давления столба жидкости в резервуаре. Пена, проходя через толщу жидкости и зазор между понтоном и стенкой резервуара, поступает на поверхность понтона, образуя защитный слой между жидкостью и воздушным пространством над понтоном. Основной недостаток этого устройства подслойного пожаротушения - энергозатраты на преодоление давления столба жидкости в резервуаре. Например, высота столба жидкости в заполненном резервуаре объемом 5000 куб. м составляет 12 м, а в резервуаре объемом 50 000 куб. м - 18 м. Кроме того, подача пены через зазор между понтоном и стенкой и накопление ее на поверхности понтона происходит медленно и связано с ее разрушением. Цель настоящего изобретения - снижение энергозатрат при возникновении пожара на его ликвидацию, повышение быстродействия устройства и его эффективности, а также обеспечение автономности. Указанная цель достигается тем, что в устройстве для тушения пожара в резервуаре с понтоном, содержащем кольцевой трубопровод с отверстиями выхода пены, кольцевой трубопровод установлен на понтоне, отверстия выполнены в несколько ярусов со смещением друг относительно друга в соседних ярусах и тангенциально по отношению к боковой поверхности резервуара. Кроме того, на понтоне коаксиально кольцевому трубопроводу размещены, по крайней мере, один дополнительный кольцевой трубопровод меньшего диаметра, а также установка образования и подачи пены. На фиг. 1 изображен поперечный разрез металлического резервуара с плавающим понтоном, на фиг. 2 - вид сверху на оборудование, размещенное на понтоне, на фиг. 3 в увеличенном масштабе фрагмент кольцевого трубопровода с отверстиями, выполненными тангенциально боковой поверхности резервуара, на фиг. 4 показано поперечное сечение кольцевого трубопровода, на фиг. 5 - схема расположения отверстий подачи пены в трубопроводе. 2 11610 1 2009.02.28 Устройство для тушения пожара в резервуаре содержит собственно резервуар 1 цилиндрической формы, в котором размещен плавающий понтон 2. На понтоне размещается оборудование для производства пены и подачи ее в кольцевой зазор между понтоном и резервуаром и на поверхность понтона. Это оборудование включает емкость для воды 3,емкость для пенного раствора 4, смеситель для смешивания воды и пенного раствора 5,вытеснительную систему 6 со сжатым азотом или другим газом, не поддерживающим горение, электроклапаны 7 подачи сжатого газа, разрывные мембраны 8, термодатчики 9,систему трубопроводов 10 подачи пены в кольцевые трубопроводы внешний 11 и внутренний 12. Кольцевые трубопроводы оборудованы отверстиями 13 для выхода пены. Для управления соленоидами электроклапанов предусмотрена аккумуляторная батарея 14 и провод 15 подзарядки батареи. Кроме того, имеется шланг 16 подкачки сжатого газа в вытеснительную систему. Устройство для тушения пожара в резервуаре работает следующим образом. Поскольку понтон покоится на зеркале жидкости, то при возникновении пожара пламя появляется в объеме над понтоном и в зазоре между понтоном и боковой поверхностью резервуара,т.е. загораются пары жидкости. Термодатчики 9, размещенные в разных местах понтона и крыши резервуара, подают команду на срабатывание соленоидов электроклапанов 7, которые соединены с аккумуляторной батареей 14. Сжатый газ из вытеснительной системы 6, представляющей собой баллоны со сжатым газом, поступает в емкости 3 и 4 и в заданном соотношении вытесняет воду и пенный раствор в смеситель 5, где образуется пена нужной кратности. Пена по трубопроводам 10 поступает в кольцевые трубопроводы 11 и 12 и через отверстия 13 истекает в зазор между понтоном и резервуаром и на поверхность понтона. Таким образом происходит разделение жидкости и газового пространства над поверхностью резервуара с помощью пены. Повышению эффективности и скорости образования пены на поверхности раздела жидкость-газ способствует изготовление отверстий 13 тангенциально по отношению к боковой поверхности резервуара, а также их размещение в несколько ярусов, как показано на фиг. 5. Кроме того, размещение отверстий в несколько ярусов и со смещением их по отношению друг к другу в соседних ярусах сводит к минимуму существование зон, не заполненных пеной. К достоинствам предлагаемого устройства для тушения пожара в резервуарах с понтоном следует отнести быстроту срабатывания и автономность. Устройство не зависит от внешних факторов, как-то повреждения магистралей при авариях на соседних резервуарах, и вследствие этого обладает высокой надежностью. Устройство при сигнале термодатчика с минимальной задержкой по времени начинает подавать пену на поверхность понтона, создавая разделительную среду между жидкостью и воздушным пространством над понтоном. Источники информации 1. Ведомственные нормы пожарной безопасности ВНПБ-01-02-01-2000. Установки пенного пожаротушения. Автоматическая система подслойного пожаротушения нефти пленкообразующей низкократной пеной в вертикальных стальных резервуарах со стационарной и плавающей крышей, понтоном и в железобетонных резервуарах ОАО АК Транснефть Общие технические требования. - Москва Технорматив, 2004. - С. 6-9. 2.704629, 1979. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
