Смеситель пенный переносной для тушения пожаров в крупных резервуарных парках

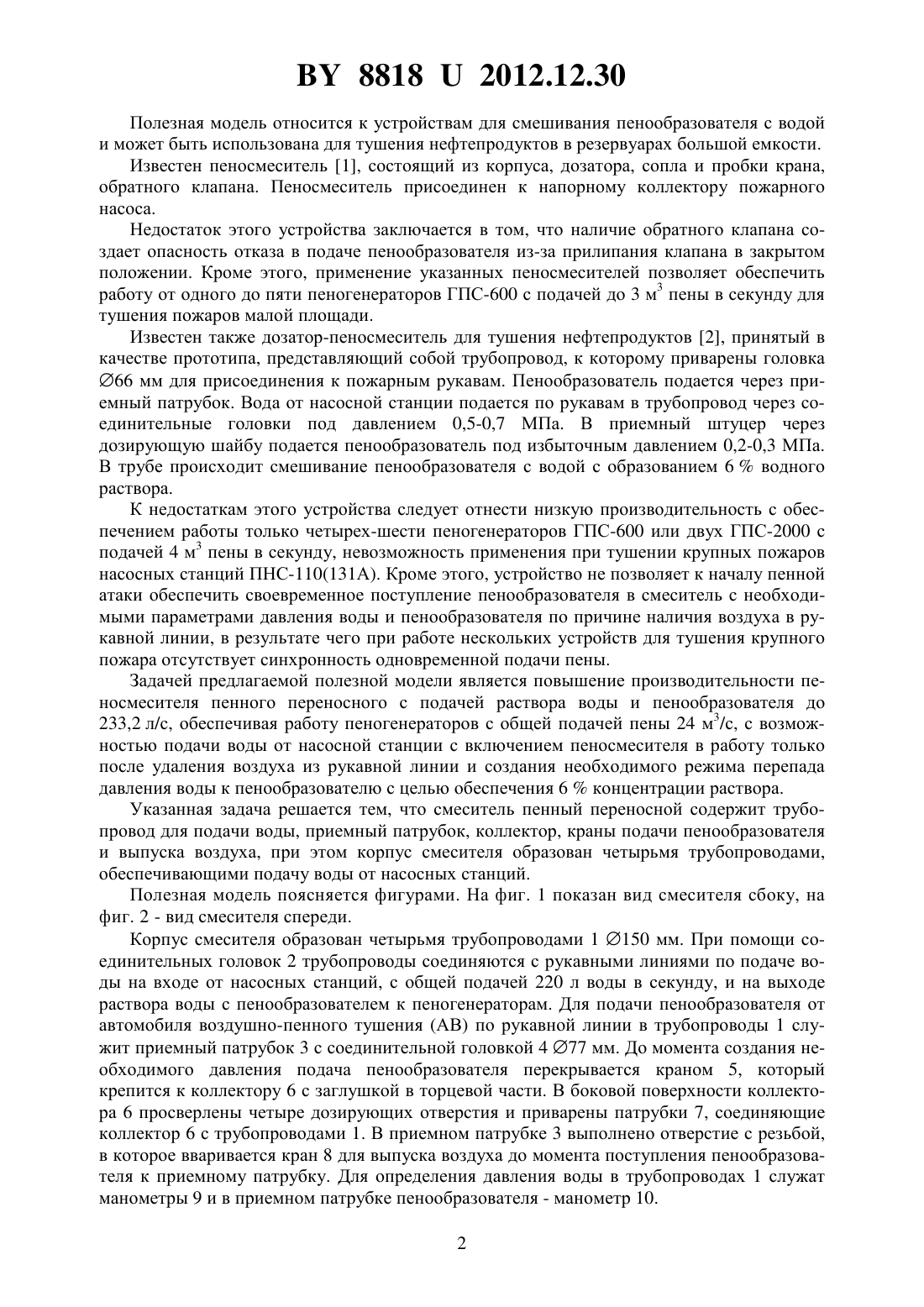

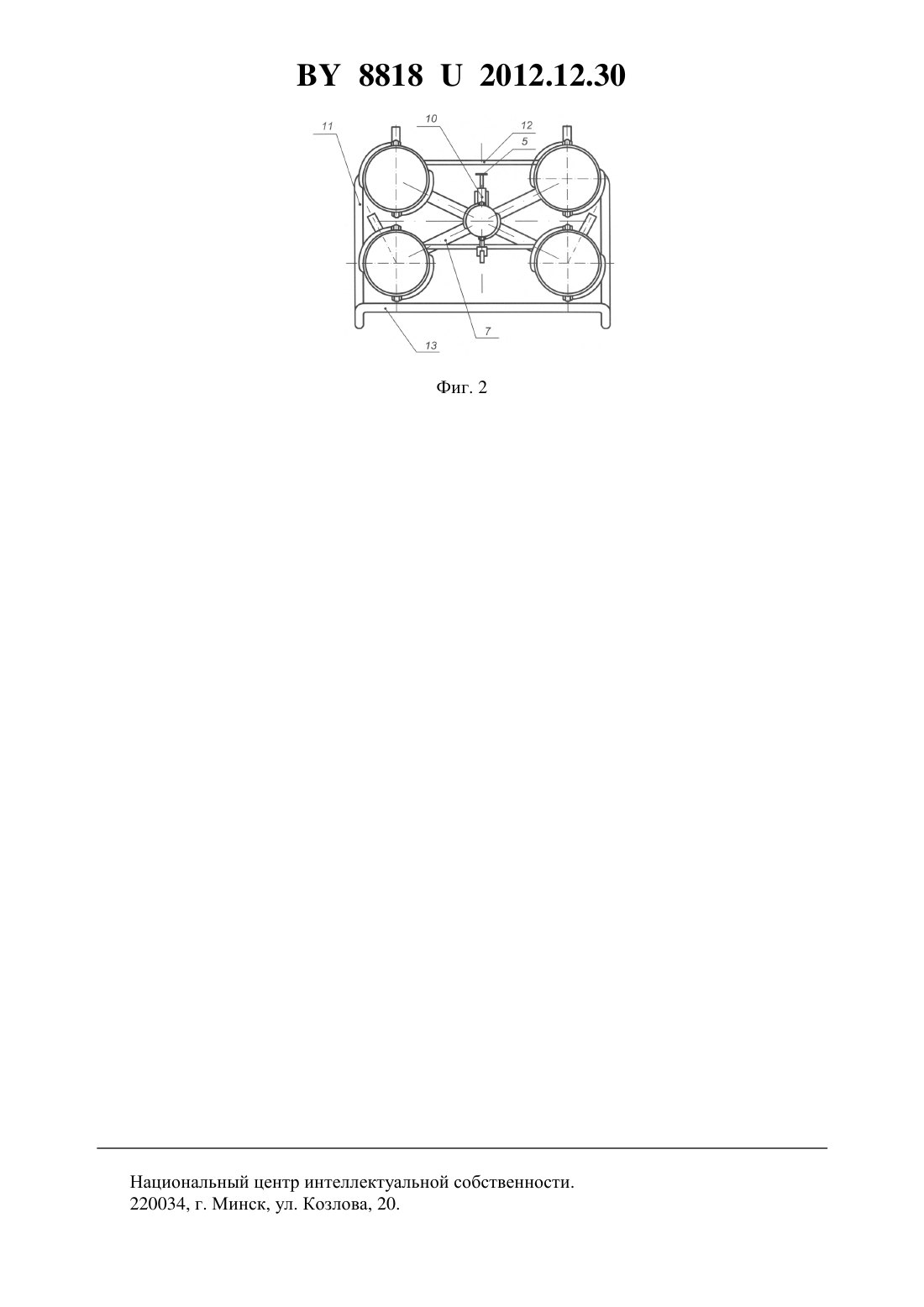

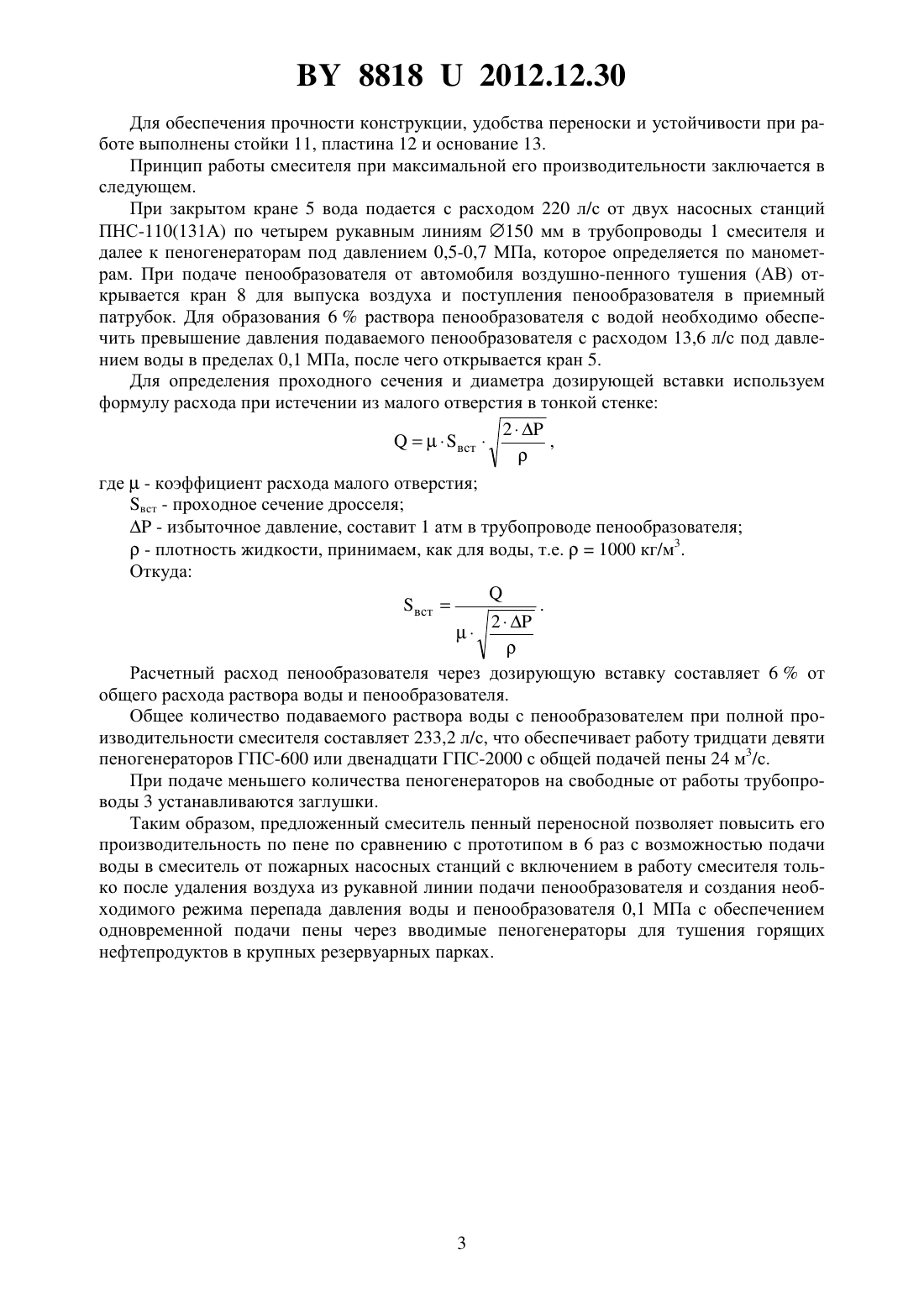

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СМЕСИТЕЛЬ ПЕННЫЙ ПЕРЕНОСНОЙ ДЛЯ ТУШЕНИЯ ПОЖАРОВ В КРУПНЫХ РЕЗЕРВУАРНЫХ ПАРКАХ(71) Заявитель Государственное учреждение образования Командно-инженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(72) Авторы Кулаковский Борис Леонидович Маханько Владимир Иванович Капельчук Евгений Валерьевич Грачулин Александр Владимирович Кураченко Игорь Юрьевич(73) Патентообладатель Государственное учреждение образования Командноинженерный институт Министерства по чрезвычайным ситуациям Республики Беларусь(57) Смеситель пенный переносной, содержащий трубопровод для подачи воды, приемный патрубок, отличающийся тем, что содержит коллектор, краны подачи пенообразователя и выпуска воздуха, при этом корпус смесителя образован четырьмя трубопроводами,обеспечивающими подачу воды от насосных станций. 88182012.12.30 Полезная модель относится к устройствам для смешивания пенообразователя с водой и может быть использована для тушения нефтепродуктов в резервуарах большой емкости. Известен пеносмеситель 1, состоящий из корпуса, дозатора, сопла и пробки крана,обратного клапана. Пеносмеситель присоединен к напорному коллектору пожарного насоса. Недостаток этого устройства заключается в том, что наличие обратного клапана создает опасность отказа в подаче пенообразователя из-за прилипания клапана в закрытом положении. Кроме этого, применение указанных пеносмесителей позволяет обеспечить работу от одного до пяти пеногенераторов ГПС-600 с подачей до 3 м 3 пены в секунду для тушения пожаров малой площади. Известен также дозатор-пеносмеситель для тушения нефтепродуктов 2, принятый в качестве прототипа, представляющий собой трубопровод, к которому приварены головка 66 мм для присоединения к пожарным рукавам. Пенообразователь подается через приемный патрубок. Вода от насосной станции подается по рукавам в трубопровод через соединительные головки под давлением 0,5-0,7 МПа. В приемный штуцер через дозирующую шайбу подается пенообразователь под избыточным давлением 0,2-0,3 МПа. В трубе происходит смешивание пенообразователя с водой с образованием 6 водного раствора. К недостаткам этого устройства следует отнести низкую производительность с обеспечением работы только четырех-шести пеногенераторов ГПС-600 или двух ГПС-2000 с подачей 4 м 3 пены в секунду, невозможность применения при тушении крупных пожаров насосных станций ПНС-110(131 А). Кроме этого, устройство не позволяет к началу пенной атаки обеспечить своевременное поступление пенообразователя в смеситель с необходимыми параметрами давления воды и пенообразователя по причине наличия воздуха в рукавной линии, в результате чего при работе нескольких устройств для тушения крупного пожара отсутствует синхронность одновременной подачи пены. Задачей предлагаемой полезной модели является повышение производительности пеносмесителя пенного переносного с подачей раствора воды и пенообразователя до 233,2 л/с, обеспечивая работу пеногенераторов с общей подачей пены 24 м 3/с, с возможностью подачи воды от насосной станции с включением пеносмесителя в работу только после удаления воздуха из рукавной линии и создания необходимого режима перепада давления воды к пенообразователю с целью обеспечения 6 концентрации раствора. Указанная задача решается тем, что смеситель пенный переносной содержит трубопровод для подачи воды, приемный патрубок, коллектор, краны подачи пенообразователя и выпуска воздуха, при этом корпус смесителя образован четырьмя трубопроводами,обеспечивающими подачу воды от насосных станций. Полезная модель поясняется фигурами. На фиг. 1 показан вид смесителя сбоку, на фиг. 2 - вид смесителя спереди. Корпус смесителя образован четырьмя трубопроводами 1 150 мм. При помощи соединительных головок 2 трубопроводы соединяются с рукавными линиями по подаче воды на входе от насосных станций, с общей подачей 220 л воды в секунду, и на выходе раствора воды с пенообразователем к пеногенераторам. Для подачи пенообразователя от автомобиля воздушно-пенного тушения (АВ) по рукавной линии в трубопроводы 1 служит приемный патрубок 3 с соединительной головкой 4 77 мм. До момента создания необходимого давления подача пенообразователя перекрывается краном 5, который крепится к коллектору 6 с заглушкой в торцевой части. В боковой поверхности коллектора 6 просверлены четыре дозирующих отверстия и приварены патрубки 7, соединяющие коллектор 6 с трубопроводами 1. В приемном патрубке 3 выполнено отверстие с резьбой,в которое вваривается кран 8 для выпуска воздуха до момента поступления пенообразователя к приемному патрубку. Для определения давления воды в трубопроводах 1 служат манометры 9 и в приемном патрубке пенообразователя - манометр 10. 2 88182012.12.30 Для обеспечения прочности конструкции, удобства переноски и устойчивости при работе выполнены стойки 11, пластина 12 и основание 13. Принцип работы смесителя при максимальной его производительности заключается в следующем. При закрытом кране 5 вода подается с расходом 220 л/с от двух насосных станций ПНС-110(131 А) по четырем рукавным линиям 150 мм в трубопроводы 1 смесителя и далее к пеногенераторам под давлением 0,5-0,7 МПа, которое определяется по манометрам. При подаче пенообразователя от автомобиля воздушно-пенного тушения (АВ) открывается кран 8 для выпуска воздуха и поступления пенообразователя в приемный патрубок. Для образования 6 раствора пенообразователя с водой необходимо обеспечить превышение давления подаваемого пенообразователя с расходом 13,6 л/с под давлением воды в пределах 0,1 МПа, после чего открывается кран 5. Для определения проходного сечения и диаметра дозирующей вставки используем формулу расхода при истечении из малого отверстия в тонкой стенке 2 вст, где- коэффициент расхода малого отверстия вст - проходное сечение дросселя- избыточное давление, составит 1 атм в трубопроводе пенообразователя- плотность жидкости, принимаем, как для воды, т.е.1000 кг/м 3. Откуда Расчетный расход пенообразователя через дозирующую вставку составляет 6 от общего расхода раствора воды и пенообразователя. Общее количество подаваемого раствора воды с пенообразователем при полной производительности смесителя составляет 233,2 л/с, что обеспечивает работу тридцати девяти пеногенераторов ГПС-600 или двенадцати ГПС-2000 с общей подачей пены 24 м 3/с. При подаче меньшего количества пеногенераторов на свободные от работы трубопроводы 3 устанавливаются заглушки. Таким образом, предложенный смеситель пенный переносной позволяет повысить его производительность по пене по сравнению с прототипом в 6 раз с возможностью подачи воды в смеситель от пожарных насосных станций с включением в работу смесителя только после удаления воздуха из рукавной линии подачи пенообразователя и создания необходимого режима перепада давления воды и пенообразователя 0,1 МПа с обеспечением одновременной подачи пены через вводимые пеногенераторы для тушения горящих нефтепродуктов в крупных резервуарных парках. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
