Сигнализатор воздействия магнитного поля на приборы учета, контроля и охраны

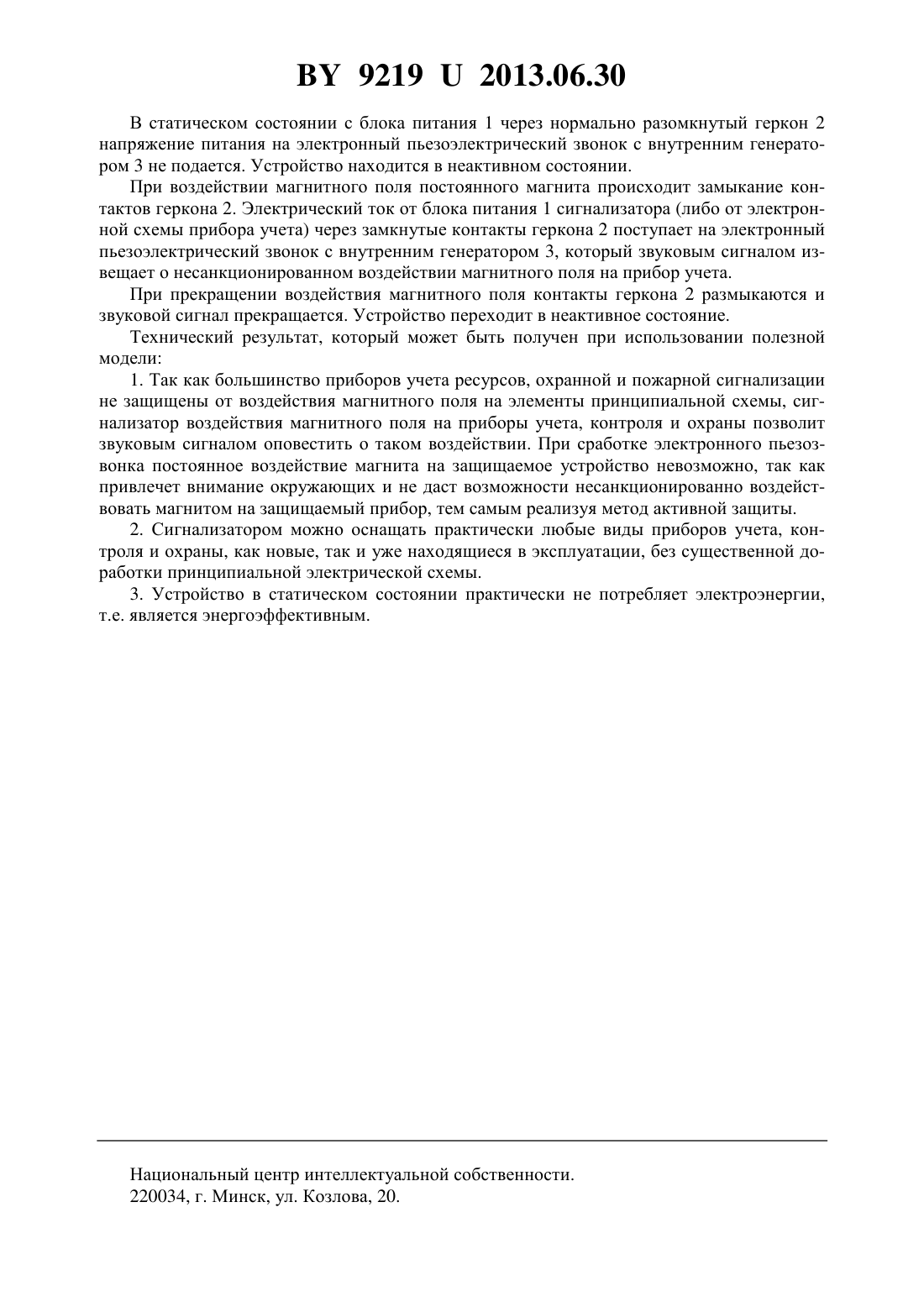

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СИГНАЛИЗАТОР ВОЗДЕЙСТВИЯ МАГНИТНОГО ПОЛЯ НА ПРИБОРЫ УЧЕТА, КОНТРОЛЯ И ОХРАНЫ(71) Заявитель Кондратенко Валерий Борисович(72) Автор Кондратенко Валерий Борисович(73) Патентообладатель Кондратенко Валерий Борисович(57) Сигнализатор воздействия магнитного поля на приборы учета, контроля и охраны, состоящий из геркона, электронного пьезоэлектрического звонка с внутренним генератором и блока питания. Сигнализатор воздействия магнитного поля на приборы учета, контроля и охраны (далее - сигнализатор) представляет собой электронное устройство, предназначенное для предотвращения несанкционированного воздействия на приборы учета ресурсов, охранной и пожарной сигнализации с целью хищения ресурсов либо намеренного отключения приборов учета, приборов приемно-контрольных охранных (пожарных), содержащих в своем составе магнитозависимые контакты, устройства, приводы. Аналог устройства с данным функциональным назначением не известен, несмотря на простоту реализации. Сигнализатор воздействия магнитного поля на приборы учета, контроля и охраны может быть исполнен как отдельное устройство, так и входить в состав принципиальной электрической схемы защищаемого прибора и функционально состоит из геркона, размещаемого внутри защищаемого устройства в зоне наибольшей магниточувствительности,электронного пьезозвонка с внутренним генератором и блока питания (при необходимости). Структурная схема сигнализатора воздействия магнитного поля на приборы учета,контроля и охраны приведена на фигуре. 92192013.06.30 В статическом состоянии с блока питания 1 через нормально разомкнутый геркон 2 напряжение питания на электронный пьезоэлектрический звонок с внутренним генератором 3 не подается. Устройство находится в неактивном состоянии. При воздействии магнитного поля постоянного магнита происходит замыкание контактов геркона 2. Электрический ток от блока питания 1 сигнализатора (либо от электронной схемы прибора учета) через замкнутые контакты геркона 2 поступает на электронный пьезоэлектрический звонок с внутренним генератором 3, который звуковым сигналом извещает о несанкционированном воздействии магнитного поля на прибор учета. При прекращении воздействия магнитного поля контакты геркона 2 размыкаются и звуковой сигнал прекращается. Устройство переходит в неактивное состояние. Технический результат, который может быть получен при использовании полезной модели 1. Так как большинство приборов учета ресурсов, охранной и пожарной сигнализации не защищены от воздействия магнитного поля на элементы принципиальной схемы, сигнализатор воздействия магнитного поля на приборы учета, контроля и охраны позволит звуковым сигналом оповестить о таком воздействии. При сработке электронного пьезозвонка постоянное воздействие магнита на защищаемое устройство невозможно, так как привлечет внимание окружающих и не даст возможности несанкционированно воздействовать магнитом на защищаемый прибор, тем самым реализуя метод активной защиты. 2. Сигнализатором можно оснащать практически любые виды приборов учета, контроля и охраны, как новые, так и уже находящиеся в эксплуатации, без существенной доработки принципиальной электрической схемы. 3. Устройство в статическом состоянии практически не потребляет электроэнергии,т.е. является энергоэффективным. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
