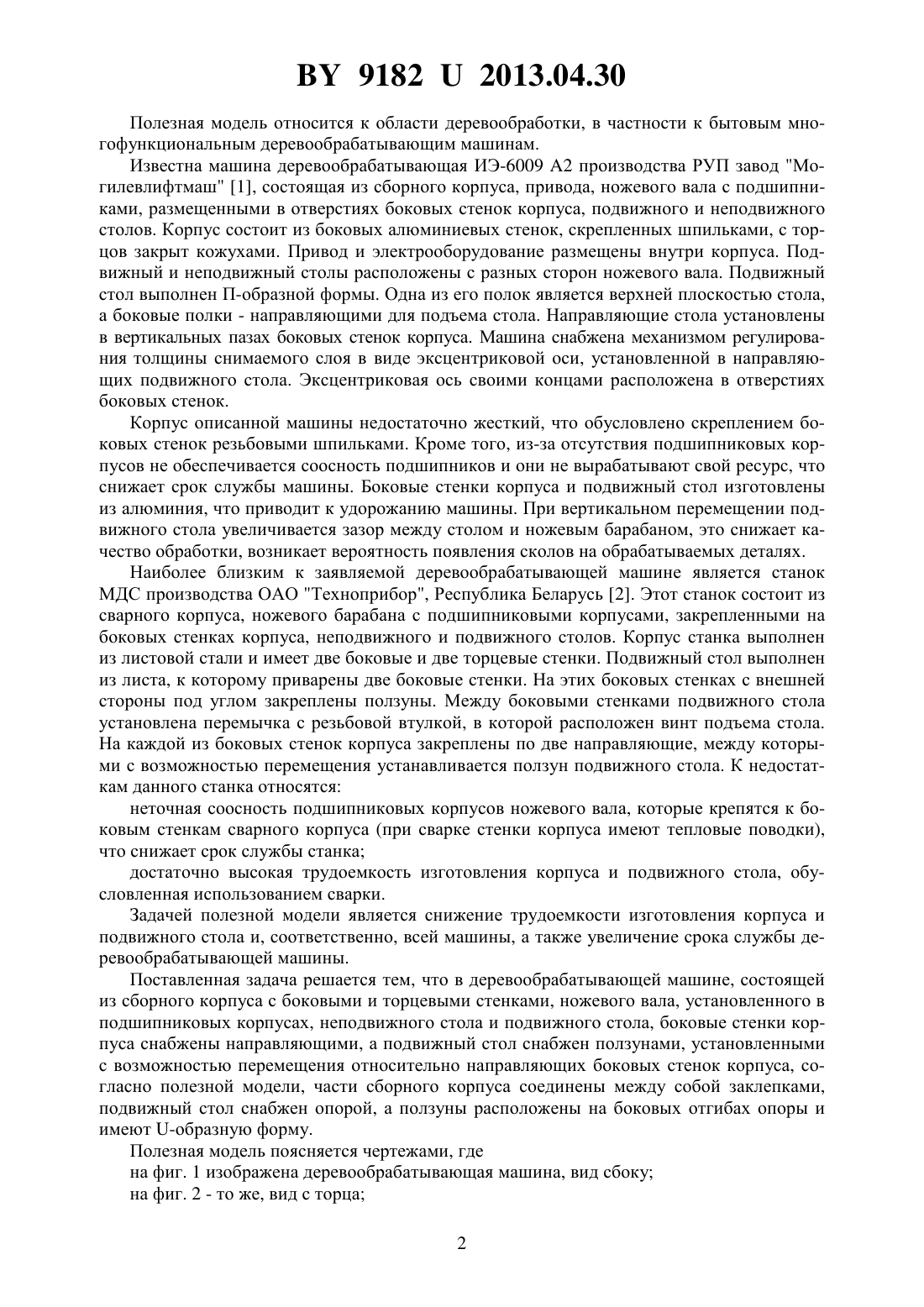

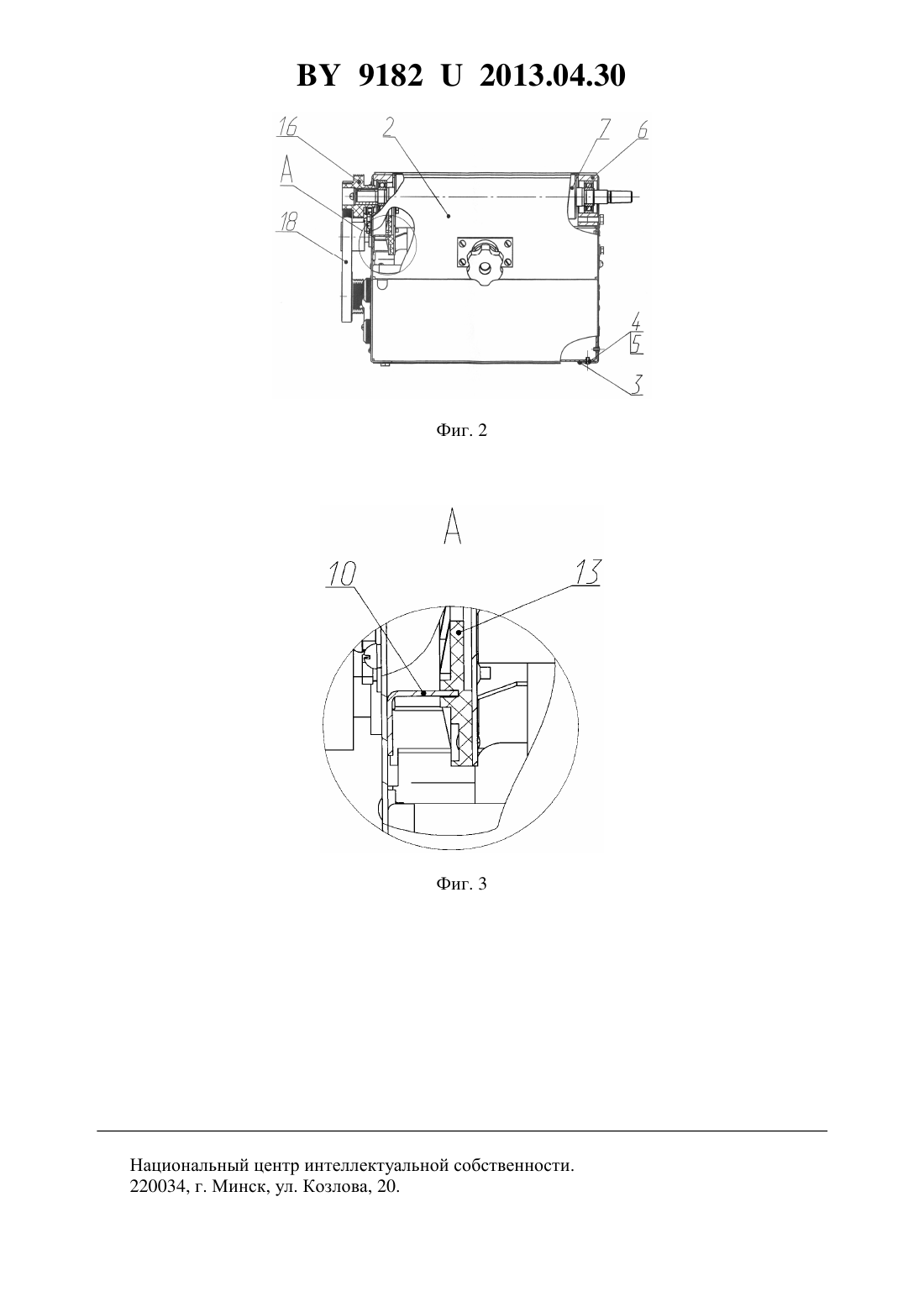

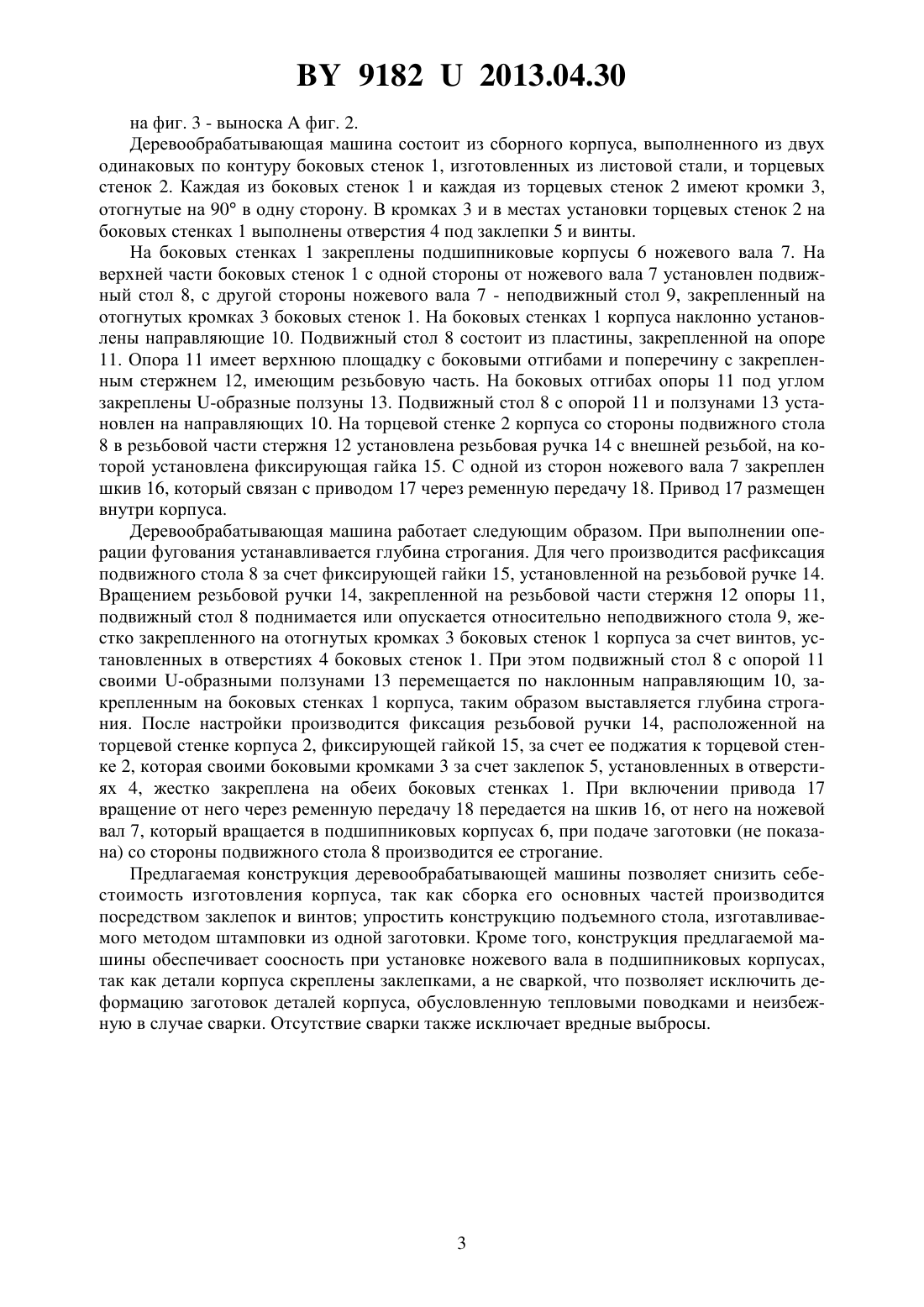

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(72) Авторы Тюков Анатолий Владимирович Сотников Владимир Иванович Чернов Николай Григорьевич Рыковский Григорий Алексеевич Демидов Василий Александрович Белов Виталий Валерьевич(73) Патентообладатель Республиканское унитарное предприятие Могилевский завод лифтового машиностроения(57) Деревообрабатывающая машина, состоящая из сборного корпуса с боковыми и торцевыми стенками, ножевого вала, установленного в подшипниковых корпусах, неподвижного стола и подвижного стола, при этом боковые стенки корпуса снабжены направляющими, а подвижный стол снабжен ползунами, установленными с возможностью перемещения относительно направляющих боковых стенок корпуса, отличающаяся тем, что части сборного корпуса соединены между собой заклепками, подвижный стол снабжен опорой, а ползуны расположены на боковых отгибах опоры и имеют -образную форму.(56) 1. Машина деревообрабатывающая ИЭ-60009 2. Производства РУП завод Могилевлифтмаш. Паспорт. 2. Станок МДС. Производства ОАО Техноприбор. Республика Беларусь. Паспорт 91822013.04.30 Полезная модель относится к области деревообработки, в частности к бытовым многофункциональным деревообрабатывающим машинам. Известна машина деревообрабатывающая ИЭ-6009 2 производства РУП завод Могилевлифтмаш 1, состоящая из сборного корпуса, привода, ножевого вала с подшипниками, размещенными в отверстиях боковых стенок корпуса, подвижного и неподвижного столов. Корпус состоит из боковых алюминиевых стенок, скрепленных шпильками, с торцов закрыт кожухами. Привод и электрооборудование размещены внутри корпуса. Подвижный и неподвижный столы расположены с разных сторон ножевого вала. Подвижный стол выполнен П-образной формы. Одна из его полок является верхней плоскостью стола,а боковые полки - направляющими для подъема стола. Направляющие стола установлены в вертикальных пазах боковых стенок корпуса. Машина снабжена механизмом регулирования толщины снимаемого слоя в виде эксцентриковой оси, установленной в направляющих подвижного стола. Эксцентриковая ось своими концами расположена в отверстиях боковых стенок. Корпус описанной машины недостаточно жесткий, что обусловлено скреплением боковых стенок резьбовыми шпильками. Кроме того, из-за отсутствия подшипниковых корпусов не обеспечивается соосность подшипников и они не вырабатывают свой ресурс, что снижает срок службы машины. Боковые стенки корпуса и подвижный стол изготовлены из алюминия, что приводит к удорожанию машины. При вертикальном перемещении подвижного стола увеличивается зазор между столом и ножевым барабаном, это снижает качество обработки, возникает вероятность появления сколов на обрабатываемых деталях. Наиболее близким к заявляемой деревообрабатывающей машине является станок МДС производства ОАО Техноприбор, Республика Беларусь 2. Этот станок состоит из сварного корпуса, ножевого барабана с подшипниковыми корпусами, закрепленными на боковых стенках корпуса, неподвижного и подвижного столов. Корпус станка выполнен из листовой стали и имеет две боковые и две торцевые стенки. Подвижный стол выполнен из листа, к которому приварены две боковые стенки. На этих боковых стенках с внешней стороны под углом закреплены ползуны. Между боковыми стенками подвижного стола установлена перемычка с резьбовой втулкой, в которой расположен винт подъема стола. На каждой из боковых стенок корпуса закреплены по две направляющие, между которыми с возможностью перемещения устанавливается ползун подвижного стола. К недостаткам данного станка относятся неточная соосность подшипниковых корпусов ножевого вала, которые крепятся к боковым стенкам сварного корпуса (при сварке стенки корпуса имеют тепловые поводки),что снижает срок службы станка достаточно высокая трудоемкость изготовления корпуса и подвижного стола, обусловленная использованием сварки. Задачей полезной модели является снижение трудоемкости изготовления корпуса и подвижного стола и, соответственно, всей машины, а также увеличение срока службы деревообрабатывающей машины. Поставленная задача решается тем, что в деревообрабатывающей машине, состоящей из сборного корпуса с боковыми и торцевыми стенками, ножевого вала, установленного в подшипниковых корпусах, неподвижного стола и подвижного стола, боковые стенки корпуса снабжены направляющими, а подвижный стол снабжен ползунами, установленными с возможностью перемещения относительно направляющих боковых стенок корпуса, согласно полезной модели, части сборного корпуса соединены между собой заклепками,подвижный стол снабжен опорой, а ползуны расположены на боковых отгибах опоры и имеют -образную форму. Полезная модель поясняется чертежами, где на фиг. 1 изображена деревообрабатывающая машина, вид сбоку на фиг. 2 - то же, вид с торца 2 91822013.04.30 на фиг. 3 - выноскафиг. 2. Деревообрабатывающая машина состоит из сборного корпуса, выполненного из двух одинаковых по контуру боковых стенок 1, изготовленных из листовой стали, и торцевых стенок 2. Каждая из боковых стенок 1 и каждая из торцевых стенок 2 имеют кромки 3,отогнутые на 90 в одну сторону. В кромках 3 и в местах установки торцевых стенок 2 на боковых стенках 1 выполнены отверстия 4 под заклепки 5 и винты. На боковых стенках 1 закреплены подшипниковые корпусы 6 ножевого вала 7. На верхней части боковых стенок 1 с одной стороны от ножевого вала 7 установлен подвижный стол 8, с другой стороны ножевого вала 7 - неподвижный стол 9, закрепленный на отогнутых кромках 3 боковых стенок 1. На боковых стенках 1 корпуса наклонно установлены направляющие 10. Подвижный стол 8 состоит из пластины, закрепленной на опоре 11. Опора 11 имеет верхнюю площадку с боковыми отгибами и поперечину с закрепленным стержнем 12, имеющим резьбовую часть. На боковых отгибах опоры 11 под углом закреплены -образные ползуны 13. Подвижный стол 8 с опорой 11 и ползунами 13 установлен на направляющих 10. На торцевой стенке 2 корпуса со стороны подвижного стола 8 в резьбовой части стержня 12 установлена резьбовая ручка 14 с внешней резьбой, на которой установлена фиксирующая гайка 15. С одной из сторон ножевого вала 7 закреплен шкив 16, который связан с приводом 17 через ременную передачу 18. Привод 17 размещен внутри корпуса. Деревообрабатывающая машина работает следующим образом. При выполнении операции фугования устанавливается глубина строгания. Для чего производится расфиксация подвижного стола 8 за счет фиксирующей гайки 15, установленной на резьбовой ручке 14. Вращением резьбовой ручки 14, закрепленной на резьбовой части стержня 12 опоры 11,подвижный стол 8 поднимается или опускается относительно неподвижного стола 9, жестко закрепленного на отогнутых кромках 3 боковых стенок 1 корпуса за счет винтов, установленных в отверстиях 4 боковых стенок 1. При этом подвижный стол 8 с опорой 11 своими -образными ползунами 13 перемещается по наклонным направляющим 10, закрепленным на боковых стенках 1 корпуса, таким образом выставляется глубина строгания. После настройки производится фиксация резьбовой ручки 14, расположенной на торцевой стенке корпуса 2, фиксирующей гайкой 15, за счет ее поджатия к торцевой стенке 2, которая своими боковыми кромками 3 за счет заклепок 5, установленных в отверстиях 4, жестко закреплена на обеих боковых стенках 1. При включении привода 17 вращение от него через ременную передачу 18 передается на шкив 16, от него на ножевой вал 7, который вращается в подшипниковых корпусах 6, при подаче заготовки (не показана) со стороны подвижного стола 8 производится ее строгание. Предлагаемая конструкция деревообрабатывающей машины позволяет снизить себестоимость изготовления корпуса, так как сборка его основных частей производится посредством заклепок и винтов упростить конструкцию подъемного стола, изготавливаемого методом штамповки из одной заготовки. Кроме того, конструкция предлагаемой машины обеспечивает соосность при установке ножевого вала в подшипниковых корпусах,так как детали корпуса скреплены заклепками, а не сваркой, что позволяет исключить деформацию заготовок деталей корпуса, обусловленную тепловыми поводками и неизбежную в случае сварки. Отсутствие сварки также исключает вредные выбросы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4

МПК / Метки

МПК: B27C 9/00

Метки: машина, деревообрабатывающая
