Жидкостно-кольцевая машина

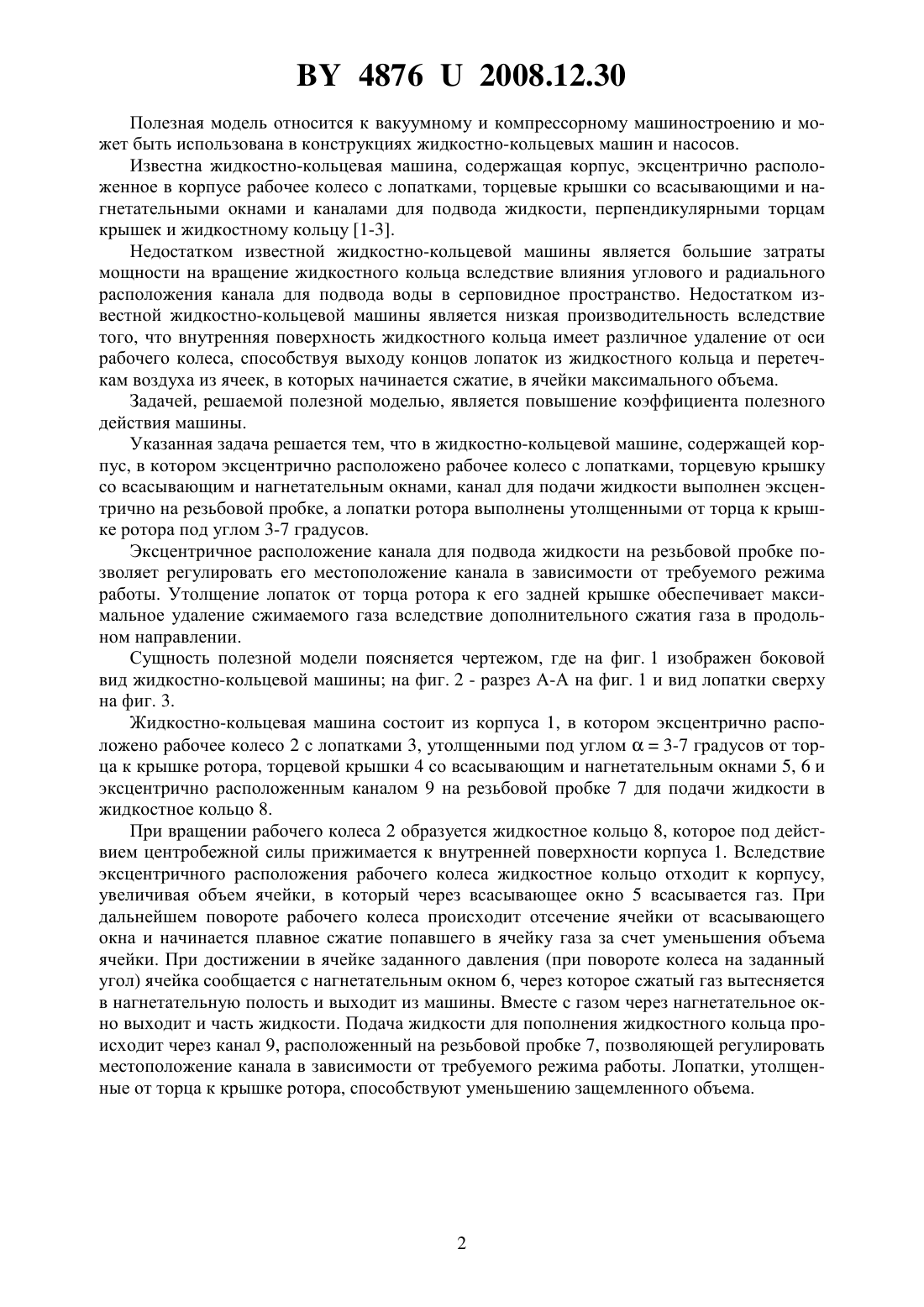

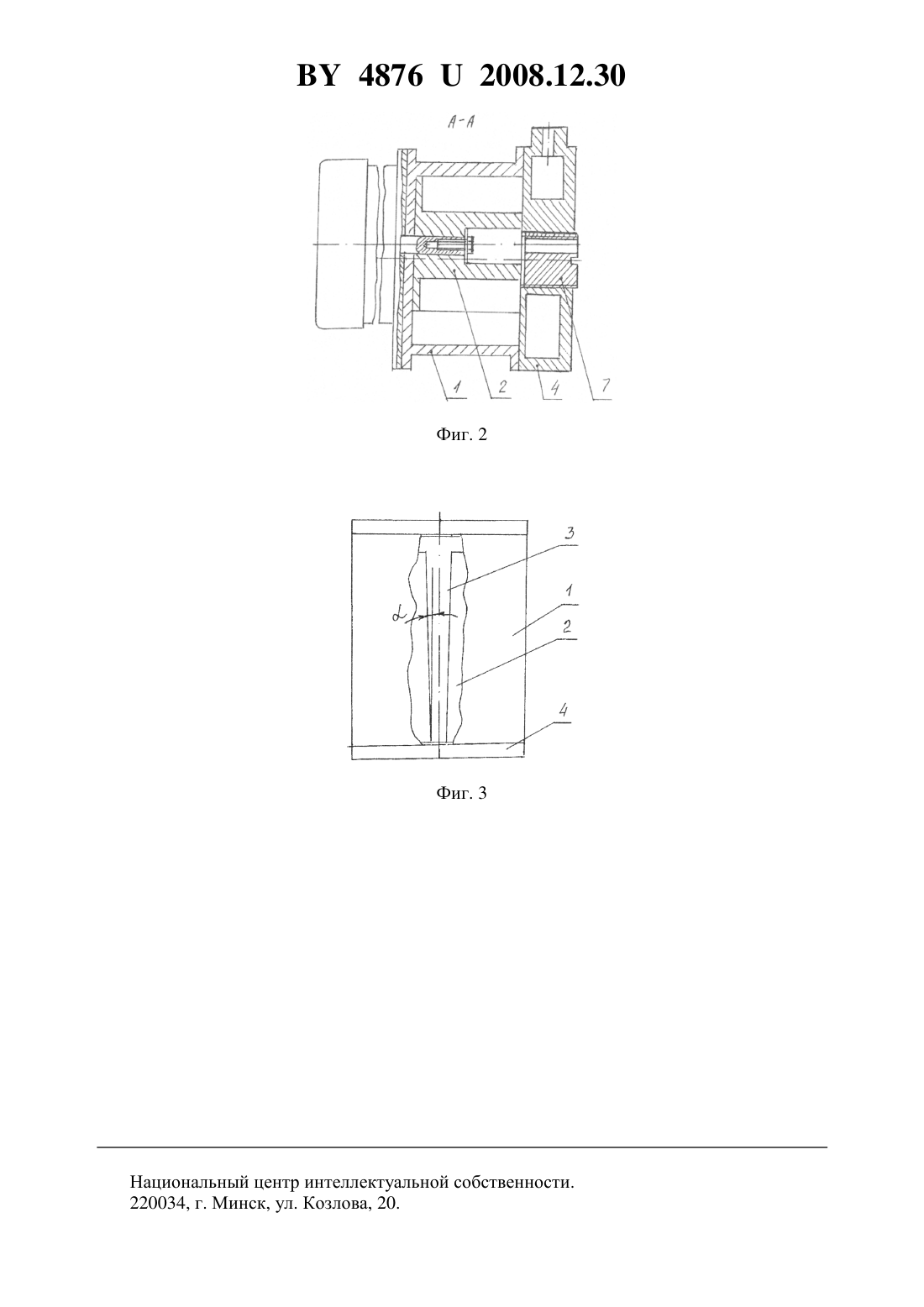

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Колончук Михаил Владимирович(72) Автор Колончук Михаил Владимирович(73) Патентообладатель Колончук Михаил Владимирович(57) 1. Жидкостно-кольцевая машина, содержащая корпус, в котором эксцентрично расположено рабочее колесо с лопатками, торцевую крышку со всасывающим и нагнетательным окнами и каналом для подачи жидкости, отличающаяся тем, что канал для подачи жидкости расположен эксцентрично на резьбовой пробке. 2. Жидкостно-кольцевая машина по п. 1, отличающаяся тем, что лопатки ротора выполнены утолщенными от торца к крышке ротора под углом 3-7 градусов.(56) 1. Патент Российской Федерации 2011014, МПК 04 С 7/00,04 С 19/00, 1994 (прототип). 2. Тетерюков В.И. Ротационные вакуум-насосы и компрессоры с жидкостным поршнем. - М Машгиз, 1960. - С. 160. 3. Фролов Е.С., Минайчев В.Е., Александрова А.Т. и др.Вакуумная техника Справочник / Под общ. ред. Е.С.Фролова, В.Е.Минайчева. - М. Машиностроение, 1985. - С. 180-181. 48762008.12.30 Полезная модель относится к вакуумному и компрессорному машиностроению и может быть использована в конструкциях жидкостно-кольцевых машин и насосов. Известна жидкостно-кольцевая машина, содержащая корпус, эксцентрично расположенное в корпусе рабочее колесо с лопатками, торцевые крышки со всасывающими и нагнетательными окнами и каналами для подвода жидкости, перпендикулярными торцам крышек и жидкостному кольцу 1-3. Недостатком известной жидкостно-кольцевой машины является большие затраты мощности на вращение жидкостного кольца вследствие влияния углового и радиального расположения канала для подвода воды в серповидное пространство. Недостатком известной жидкостно-кольцевой машины является низкая производительность вследствие того, что внутренняя поверхность жидкостного кольца имеет различное удаление от оси рабочего колеса, способствуя выходу концов лопаток из жидкостного кольца и перетечкам воздуха из ячеек, в которых начинается сжатие, в ячейки максимального объема. Задачей, решаемой полезной моделью, является повышение коэффициента полезного действия машины. Указанная задача решается тем, что в жидкостно-кольцевой машине, содержащей корпус, в котором эксцентрично расположено рабочее колесо с лопатками, торцевую крышку со всасывающим и нагнетательным окнами, канал для подачи жидкости выполнен эксцентрично на резьбовой пробке, а лопатки ротора выполнены утолщенными от торца к крышке ротора под углом 3-7 градусов. Эксцентричное расположение канала для подвода жидкости на резьбовой пробке позволяет регулировать его местоположение канала в зависимости от требуемого режима работы. Утолщение лопаток от торца ротора к его задней крышке обеспечивает максимальное удаление сжимаемого газа вследствие дополнительного сжатия газа в продольном направлении. Сущность полезной модели поясняется чертежом, где на фиг. 1 изображен боковой вид жидкостно-кольцевой машины на фиг. 2 - разрез А-А на фиг. 1 и вид лопатки сверху на фиг. 3. Жидкостно-кольцевая машина состоит из корпуса 1, в котором эксцентрично расположено рабочее колесо 2 с лопатками 3, утолщенными под углом 3-7 градусов от торца к крышке ротора, торцевой крышки 4 со всасывающим и нагнетательным окнами 5, 6 и эксцентрично расположенным каналом 9 на резьбовой пробке 7 для подачи жидкости в жидкостное кольцо 8. При вращении рабочего колеса 2 образуется жидкостное кольцо 8, которое под действием центробежной силы прижимается к внутренней поверхности корпуса 1. Вследствие эксцентричного расположения рабочего колеса жидкостное кольцо отходит к корпусу,увеличивая объем ячейки, в который через всасывающее окно 5 всасывается газ. При дальнейшем повороте рабочего колеса происходит отсечение ячейки от всасывающего окна и начинается плавное сжатие попавшего в ячейку газа за счет уменьшения объема ячейки. При достижении в ячейке заданного давления (при повороте колеса на заданный угол) ячейка сообщается с нагнетательным окном 6, через которое сжатый газ вытесняется в нагнетательную полость и выходит из машины. Вместе с газом через нагнетательное окно выходит и часть жидкости. Подача жидкости для пополнения жидкостного кольца происходит через канал 9, расположенный на резьбовой пробке 7, позволяющей регулировать местоположение канала в зависимости от требуемого режима работы. Лопатки, утолщенные от торца к крышке ротора, способствуют уменьшению защемленного объема. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
