Самоходная землеройная машина

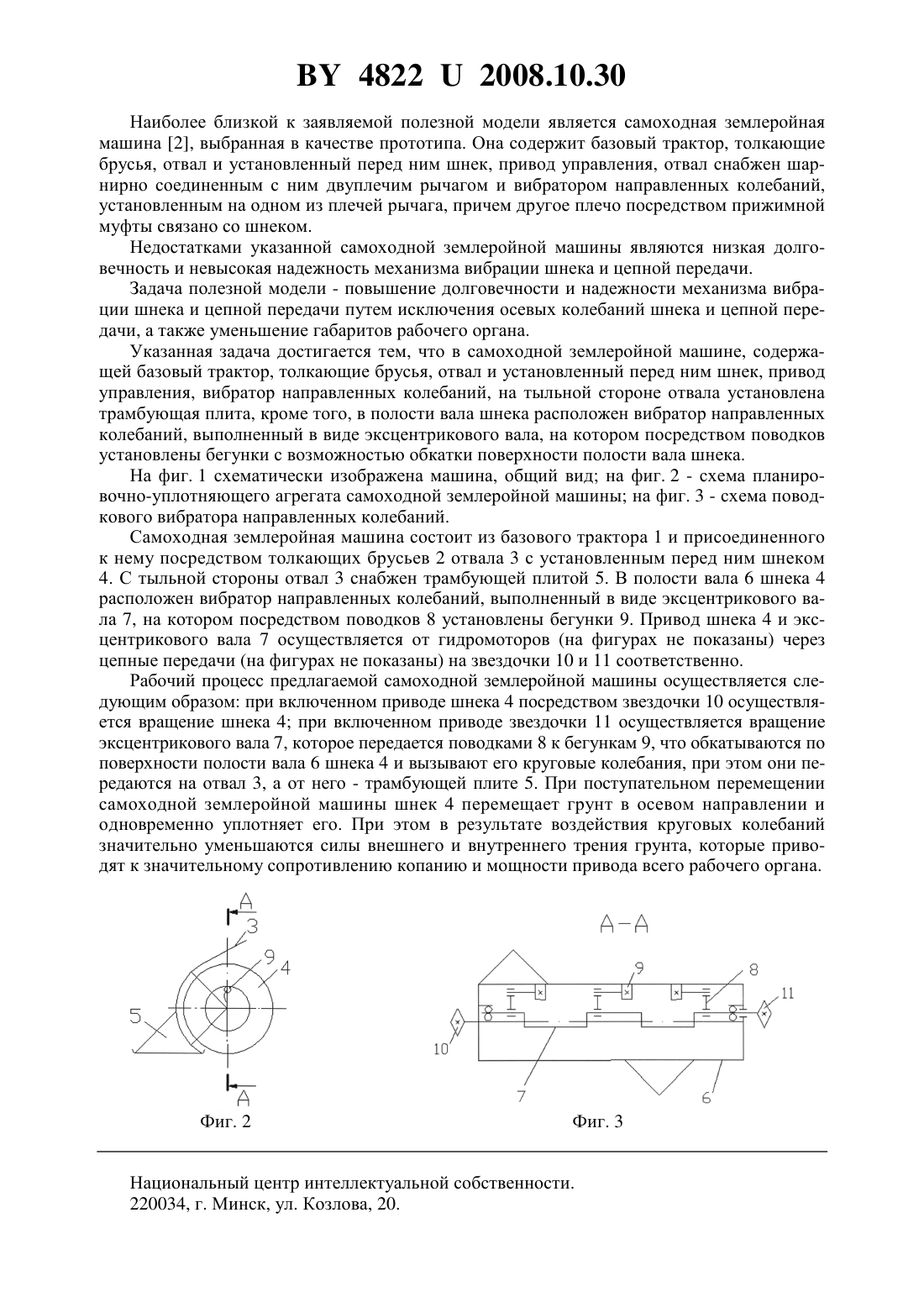

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Скоробогатый Владимир Анатольевич Цуранов Роман Вячеславович(73) Патентообладатель Белорусский национальный технический университет(57) Самоходная землеройная машина, содержащая базовый трактор, толкающие брусья,отвал и установленный перед ним шнек, привод управления, вибратор направленных колебаний, отличающаяся тем, что на тыльной стороне отвала установлена трамбующая плита, кроме того, в полости вала шнека расположен вибратор направленных колебаний,выполненный в виде эксцентрикового вала, на котором посредством поводков установлены бегунки с возможностью обкатки поверхности полости вала шнека.(56) 1. Патент Германии ЕР 1 477 616 А 2, МПК Е 02 3/78 3/815 Е 01 С 19/15, 2004. 2. А.с. СССР 787571, МПК 02 3/76, 1980. Фиг. 1 Полезная модель относится к землеройным машинам, а именно к машинам типа бульдозеров для засыпки траншеи, перемещения и разравнивания грунта с одновременным уплотнением. Известно устройство для перемещения и разравнивания грунта 1. Устройство предназначено для перемещения грунта с помощью ковша, который расположен на стреле машины. Указанный ковш имеет боковые стенки и днище. На боковых стенках ковша установлен вращающийся шнек с приводом. Недостатками указанного аналога являются большая энергоемкость рабочего оборудования, вызванная наличием значительных сил трения при взаимодействии шнекового рабочего оборудования с грунтом, а также сложность его конструкции, обусловленная наличием стрелы, ковша и его привода. 48222008.10.30 Наиболее близкой к заявляемой полезной модели является самоходная землеройная машина 2, выбранная в качестве прототипа. Она содержит базовый трактор, толкающие брусья, отвал и установленный перед ним шнек, привод управления, отвал снабжен шарнирно соединенным с ним двуплечим рычагом и вибратором направленных колебаний,установленным на одном из плечей рычага, причем другое плечо посредством прижимной муфты связано со шнеком. Недостатками указанной самоходной землеройной машины являются низкая долговечность и невысокая надежность механизма вибрации шнека и цепной передачи. Задача полезной модели - повышение долговечности и надежности механизма вибрации шнека и цепной передачи путем исключения осевых колебаний шнека и цепной передачи, а также уменьшение габаритов рабочего органа. Указанная задача достигается тем, что в самоходной землеройной машине, содержащей базовый трактор, толкающие брусья, отвал и установленный перед ним шнек, привод управления, вибратор направленных колебаний, на тыльной стороне отвала установлена трамбующая плита, кроме того, в полости вала шнека расположен вибратор направленных колебаний, выполненный в виде эксцентрикового вала, на котором посредством поводков установлены бегунки с возможностью обкатки поверхности полости вала шнека. На фиг. 1 схематически изображена машина, общий вид на фиг. 2 - схема планировочно-уплотняющего агрегата самоходной землеройной машины на фиг. 3 - схема поводкового вибратора направленных колебаний. Самоходная землеройная машина состоит из базового трактора 1 и присоединенного к нему посредством толкающих брусьев 2 отвала 3 с установленным перед ним шнеком 4. С тыльной стороны отвал 3 снабжен трамбующей плитой 5. В полости вала 6 шнека 4 расположен вибратор направленных колебаний, выполненный в виде эксцентрикового вала 7, на котором посредством поводков 8 установлены бегунки 9. Привод шнека 4 и эксцентрикового вала 7 осуществляется от гидромоторов (на фигурах не показаны) через цепные передачи (на фигурах не показаны) на звездочки 10 и 11 соответственно. Рабочий процесс предлагаемой самоходной землеройной машины осуществляется следующим образом при включенном приводе шнека 4 посредством звездочки 10 осуществляется вращение шнека 4 при включенном приводе звездочки 11 осуществляется вращение эксцентрикового вала 7, которое передается поводками 8 к бегункам 9, что обкатываются по поверхности полости вала 6 шнека 4 и вызывают его круговые колебания, при этом они передаются на отвал 3, а от него - трамбующей плите 5. При поступательном перемещении самоходной землеройной машины шнек 4 перемещает грунт в осевом направлении и одновременно уплотняет его. При этом в результате воздействия круговых колебаний значительно уменьшаются силы внешнего и внутреннего трения грунта, которые приводят к значительному сопротивлению копанию и мощности привода всего рабочего органа. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
