Конструкция стены

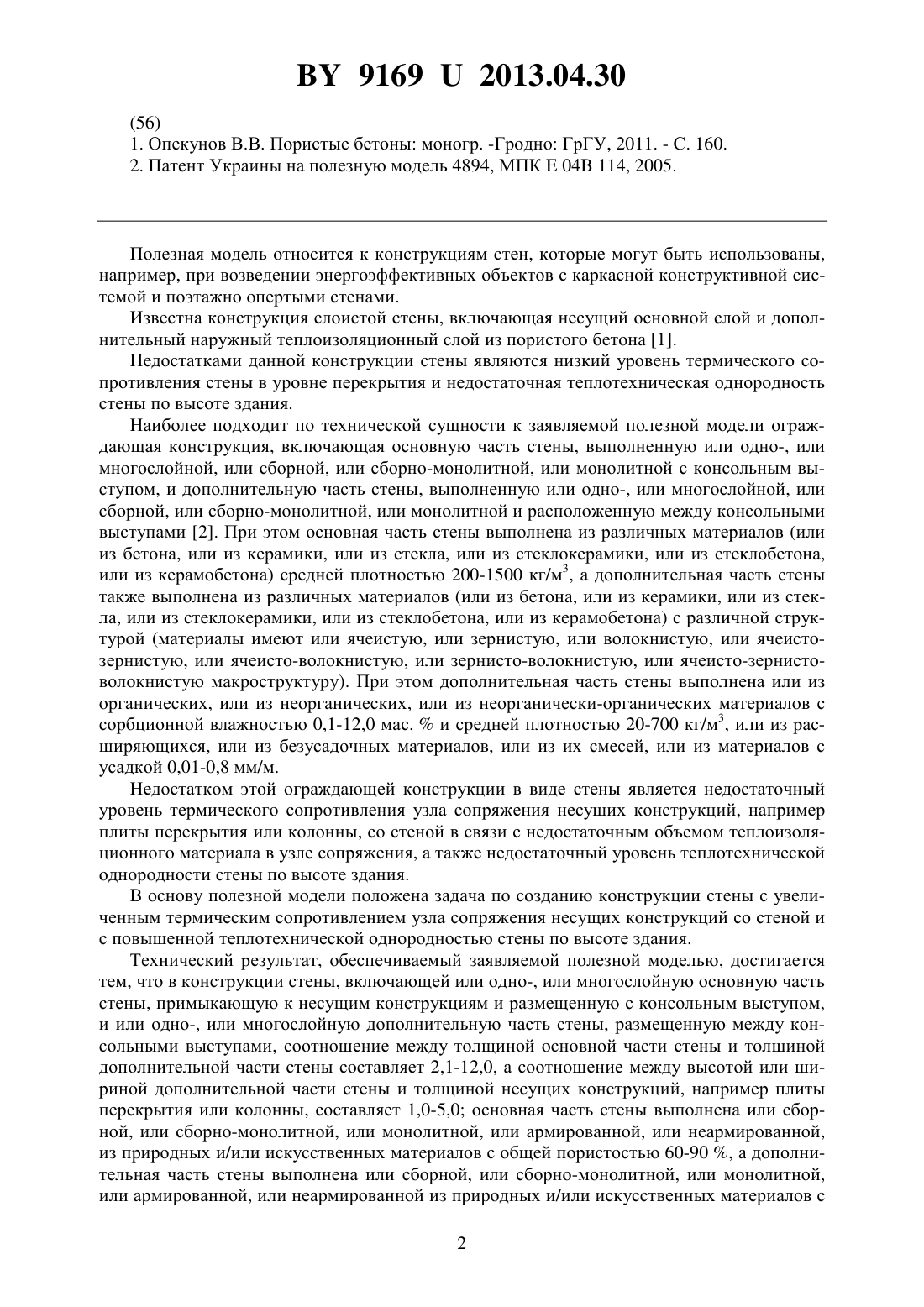

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Опекунов Вадим Викторович(72) Автор Опекунов Вадим Викторович(73) Патентообладатель Опекунов Вадим Викторович(57) 1. Конструкция стены, включающая или одно-, или многослойную основную часть стены, примыкающую к несущим конструкциям и размещенную с консольным выступом,и или одно-, или многослойную дополнительную часть стены, размещенную между консольными выступами, отличающаяся тем, что соотношение между толщиной основной части стены и толщиной дополнительной части стены составляет 2,1-12,0, а соотношение между высотой или шириной дополнительной части стены и толщиной несущих конструкций, например плиты перекрытия и/или колонны, составляет 1,0-5,0. 2. Конструкция по п. 1, отличающаяся тем, что основная часть стены выполнена или сборной, или сборно-монолитной, или монолитной, или армированной, или неармированной, из природных и/или искусственных материалов с общей пористостью 60-90 , а дополнительная часть стены выполнена или сборной, или сборно-монолитной, или монолитной, или армированной, или неармированной из природных и/или искусственных материалов с общей пористостью 80-98 , примыкающей плотно и/или с воздушными прослойками к несущим конструкциям, например к плите перекрытия и/или к колонне,и/или к основной части стены. 3. Конструкция по п. 1, отличающаяся тем, что в основной части стены, примыкающей к несущим конструкциям, например к плите перекрытия и/или к колонне, выполнено сужение, например, ступенчатого вида.(56) 1. Опекунов В.В. Пористые бетоны моногр. -Гродно ГрГУ, 2011. - С. 160. 2. Патент Украины на полезную модель 4894, МПК 04 114, 2005. Полезная модель относится к конструкциям стен, которые могут быть использованы,например, при возведении энергоэффективных объектов с каркасной конструктивной системой и поэтажно опертыми стенами. Известна конструкция слоистой стены, включающая несущий основной слой и дополнительный наружный теплоизоляционный слой из пористого бетона 1. Недостатками данной конструкции стены являются низкий уровень термического сопротивления стены в уровне перекрытия и недостаточная теплотехническая однородность стены по высоте здания. Наиболее подходит по технической сущности к заявляемой полезной модели ограждающая конструкция, включающая основную часть стены, выполненную или одно-, или многослойной, или сборной, или сборно-монолитной, или монолитной с консольным выступом, и дополнительную часть стены, выполненную или одно-, или многослойной, или сборной, или сборно-монолитной, или монолитной и расположенную между консольными выступами 2. При этом основная часть стены выполнена из различных материалов (или из бетона, или из керамики, или из стекла, или из стеклокерамики, или из стеклобетона,или из керамобетона) средней плотностью 200-1500 кг/м 3, а дополнительная часть стены также выполнена из различных материалов (или из бетона, или из керамики, или из стекла, или из стеклокерамики, или из стеклобетона, или из керамобетона) с различной структурой (материалы имеют или ячеистую, или зернистую, или волокнистую, или ячеистозернистую, или ячеисто-волокнистую, или зернисто-волокнистую, или ячеисто-зернистоволокнистую макроструктуру). При этом дополнительная часть стены выполнена или из органических, или из неорганических, или из неорганически-органических материалов с сорбционной влажностью 0,1-12,0 мас.и средней плотностью 20-700 кг/м 3, или из расширяющихся, или из безусадочных материалов, или из их смесей, или из материалов с усадкой 0,01-0,8 мм/м. Недостатком этой ограждающей конструкции в виде стены является недостаточный уровень термического сопротивления узла сопряжения несущих конструкций, например плиты перекрытия или колонны, со стеной в связи с недостаточным объемом теплоизоляционного материала в узле сопряжения, а также недостаточный уровень теплотехнической однородности стены по высоте здания. В основу полезной модели положена задача по созданию конструкции стены с увеличенным термическим сопротивлением узла сопряжения несущих конструкций со стеной и с повышенной теплотехнической однородностью стены по высоте здания. Технический результат, обеспечиваемый заявляемой полезной моделью, достигается тем, что в конструкции стены, включающей или одно-, или многослойную основную часть стены, примыкающую к несущим конструкциям и размещенную с консольным выступом,и или одно-, или многослойную дополнительную часть стены, размещенную между консольными выступами, соотношение между толщиной основной части стены и толщиной дополнительной части стены составляет 2,1-12,0, а соотношение между высотой или шириной дополнительной части стены и толщиной несущих конструкций, например плиты перекрытия или колонны, составляет 1,0-5,0 основная часть стены выполнена или сборной, или сборно-монолитной, или монолитной, или армированной, или неармированной,из природных и/или искусственных материалов с общей пористостью 60-90 , а дополнительная часть стены выполнена или сборной, или сборно-монолитной, или монолитной,или армированной, или неармированной из природных и/или искусственных материалов с 2 91692013.04.30 общей пористостью 80-98 , примыкающей плотно и/или с воздушными прослойками к несущим конструкциям, например к плите перекрытия и/или к колонне, и/или к основной части стены в основной части стены, примыкающей к несущим конструкциям, например к плите перекрытия и/или к колонне, выполнено сужение, например, ступенчатого вида. Сущность заявляемой полезной модели в следующем. На фигуре изображен разрез стены. Конструкция стены содержит основную часть стены 1 толщиной а, выполненную или одно-, или многослойной, или сборной, или сборно-монолитной, или монолитной с консольным выступом 2, и дополнительную часть стены 3 толщинойи высотой , выполненную или одно-, или многослойной, или сборной, или сборно-монолитной, или монолитной и размещенную между смежными консольными выступами 2. В основной части стены 1, примыкающей к несущим конструкциям (на фигуре - к плите перекрытия 4, а в общем случае - к плите перекрытия и/или к колонне толщиной с) выполнено сужение ступенчатого вида 5 таким образом, что консольные выступы смежных участков основной части стены 1 выполнены с зазорами высотойи(исполнение может быть как, так и) к примыкающим несущим конструкциям (к плите перекрытия и/или к колонне). Зазоры в узле сопряжения могут быть выполнены, например, путем использования сборных блоков 5 (доборных или рядовых в случае сборной или сборно-монолитной основной части стены) и/или монолитного пояса. Сужение, например, ступенчатого вида 5 как неотъемлемый элемент основной части стены 1 выполняют из пористых материалов, имеющих прочность, не менее прочности других материалов основной части стены 1. Сужение,например, ступенчатого вида 5 в верхней части или боковые вертикальные сужения (на фигуре не показаны, примыкают к колонне) основной части стены 1 выполняют из пористых материалов, имеющих, например, различную прочность. Дополнительная часть стены 3 примыкает к несущим конструкциям, например к плите перекрытия 4 толщиной с и/или к колонне (на фигуре не показана), и/или к основной части стены 1 плотно и/или с воздушными прослойками 6. Воздушные прослойки имеют различные многочисленные конфигурации. Аналогично приведенному могут быть представлены и разрезы стены при 0,0(при этом) и 0,0 (при этом). Аналогично могут быть представлены (в плане) и конструктивные схемы узлов сопряжений основной части стены 1, имеющей сужение ступенчатого вида 5, с несущей колонной. Соотношение между толщиной основной части стены а и толщиной дополнительной части стенысоставляет /2,1-12,0, а соотношение между высотой или шириной дополнительной части стеныи толщиной с несущих конструкций, например плиты перекрытия или колонны, составляет /1,0-5,0. Основная часть стены выполнена армированной или неармированной из природных и/или искусственных материалов с общей пористостью 60-90(например, из пористопустотелой керамики, ракушечника, ячеистого бетона, цементного перлитобетона). Дополнительная часть стены выполнена армированной или неармированной из природных и/или искусственных теплоизоляционных материалов (например, пемзы, туфа, ячеистого бетона, пористого стекла, гидрофобизированного перлитобетона на различных вяжущих) с общей пористостью 80-98 и имеет высоту или ширину , равную расстоянию между консольными выступами смежных участков основной части стены (в общем случае). Армируют элементы стены с помощью стержней, каркасов, сеток или фибр(волокон). В связи с увеличенным по сравнению с прототипом объемом теплоизоляционного материала (особенно при) в узле сопряжения несущих конструкций со стеной и при наличии воздушных прослоек, имеющих различные сложные конфигурации, существенно возрастает уровень термического сопротивления (сопротивления теплопередаче) узла сопряжения плиты перекрытия и/или колонны с основной частью стены. При этом обеспечивают высокий уровень теплотехнической однородности стены по высоте здания. 3 91692013.04.30 Пример. В соответствии с приведенной схемой поэтажно опертая стена толщиной 500 мм каркасного дома выполнена из ячеистобетонных стеновых блоков 1 с размерами 200300500 мм и общей пористостью 83 . Блоки 5 шириной 300 мм нижнего и верхнего рядов смежных стен 1 о(у)пираются на(в) перекрытие 4 толщиной 250 мм. Консольные выступы 2 смежных участков основной части стены 1 выполнены с зазорами 200 мм. Дополнительная часть стены 3 толщиной 180 мм выполнена из плит из армированного базальтовым волокном гидрофобизированного цементного перлитобетона с общей пористостью 87 и имеет высоту 650 мм, равную расстоянию между консольными выступами смежных участков основной части стены (200250200650 мм). Воздушная прослойка 6 между перлитоцементными плитами и плитой перекрытия составляет 20 мм. Соотношение между толщиной основной части стены а 500 и толщиной дополнительной части стены 180 мм составляет /500/1802,8. Соотношение между высотой дополнительной части стены 650 мм и толщиной плиты перекрытия 250 мм составляет /650/2502,6. Приведенная конструкция поэтажно опертой теплой стены имеет увеличенное термическое сопротивление узла сопряжения плиты перекрытия с основной частью стены и высокую теплотехническую однородность стены по всей высоте здания, что подтверждается данными тепловизионной съемки. Таким образом, в заявляемой полезной модели решена задача по созданию конструкции стены с увеличенным термическим сопротивлением узла сопряжения несущих конструкций со стеной и с повышенной теплотехнической однородностью стены по высоте здания. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
